Modbus调试工具《五》Modbus功能码15，16，22，23，自定义命令

于 2024-11-14 20:18:48 发布
阅读量1.3k 收藏 9
点赞数 31
分类专栏： 工具 Modbus协议 文章标签： 测试工具 物联网 网络协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/DeamoTech/article/details/143778828
版权

目录

前言

写多线圈

写多寄存器

掩码寄存器

读写寄存器

自定义报文

写文件

前言

Dick Morley在1979年发表的Modbus协议，最初只是为了让自动化系统使用可编程逻辑控制器PLC设备而制定了这样的一个总线协议。由于其无版权而免费，简洁易用和易于维护等优点得到了广泛应用。随着智能设备的普及应用，Modbus协议在工业自动化、智能建筑和能源管理等诸多领域得到了广泛的应用。

这篇文章会从简单的采集Modbus线圈任务开始，通过介绍一个简单采集任务来快速熟悉该modbus调试软件的基本使用方法：

  • 连接设置
  • 开始和停止调试
  • 制定采集任务
  • 写单个线圈
  • 写单寄存器

软件的下载地址如下：

百度网盘 请输入提取码百度网盘为您提供文件的网络备份、同步和分享服务。空间大、速度快、安全稳固，支持教育网加速，支持手机端。注册使用百度网盘即可享受免费存储空间icon-default.png?t=O83Ahttps://pan.baidu.com/s/1ics9LmKUhYVOcta23zNhVg?pwd=r28tModbusDebuger模拟器无需安装，解压就可以使用。下载链接目录中含有个人版和专业版两个目录，目前这两个软件都免费。

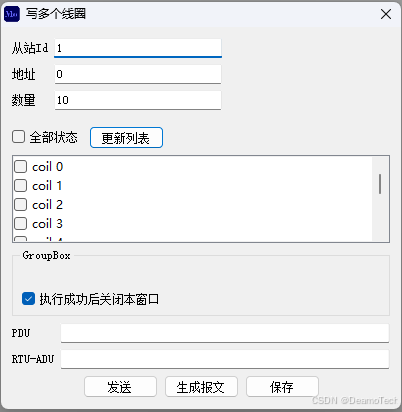

写多线圈

点击功能菜单下的写多线圈可以写单个线圈对话框，这里可以设置设备的多个线圈值。

从站：从站的地址

地址：线圈的地址

数量：修改线圈的数量

更新列表按钮，修改了地址和数量后，需要点击更新列表按钮

执行结果：定制执行后的动作

PDU和RTU-ADUS：以RTU报文格式来显示要下发的报文

发送按钮：向从站设备发送修改线圈值报文

生成按钮：会根据状态值生成PDU，RTU-ADU报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中

写多寄存器

点击功能菜单下的写多线圈可以写多个寄存器对话框，这里可以设置设备的多个寄存器值

从站：从站的地址

地址：线圈的地址

数量：修改线圈的数量

类型：相应寄存器的值类型

更新列表按钮，修改了地址、数量和类型后，需要点击更新列表按钮

执行结果：定制执行后的动作

PDU和RTU-ADUS：以RTU报文格式来显示要下发的报文

发送按钮：向从站设备发送修改线圈值报文

生成按钮：会根据状态值生成PDU，RTU-ADU报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中

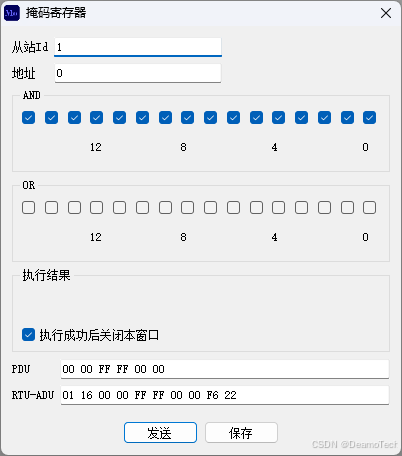

掩码寄存器

点击功能菜单下的掩码寄存器，这里可以设置设备的一个寄存器的掩码值

从站：从站的地址

地址：寄存器的地址

AND：and值

OR：or值

执行结果：定制执行后的动作

PDU和RTU-ADUS：以RTU报文格式来显示要下发的报文

发送按钮：向从站设备发送修改线圈值报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中

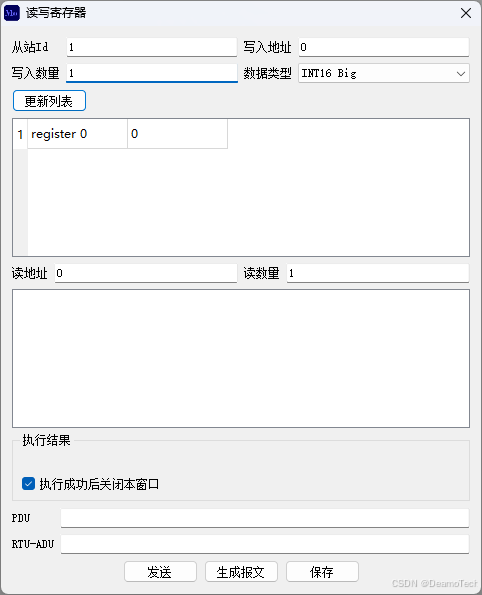

读写寄存器

点击功能菜单下的读写寄存器可以打开读写寄存器对话框，这里可以修改和读取多个寄存器值

从站：从站的地址

写入地址：寄存器的地址

写入数量：修改寄存器数量

类型：相应寄存器的值类型

更新列表按钮，修改了地址、数量和类型后，需要点击更新列表按钮

读地址：读寄存器的地址

读数量：读寄存器数量

执行结果：定制执行后的动作

PDU和RTU-ADUS：以RTU报文格式来显示要下发的报文

发送按钮：向从站设备发送修改线圈值报文

生成按钮：会根据状态值生成PDU，RTU-ADU报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中

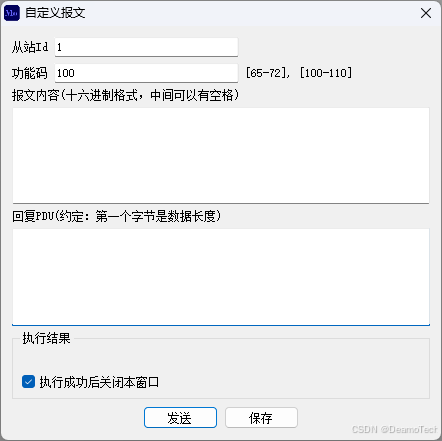

自定义报文

点击功能菜单下的自定义报文可以打开自定义报文对话框，这里可以发送和接收自定义报文

从站：从站的地址

地址：寄存器的地址

报文内容：输入自定义的报文

回复PDU：slave端回复报文的PDU内容

发送按钮：向从站设备发送修改线圈值报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中

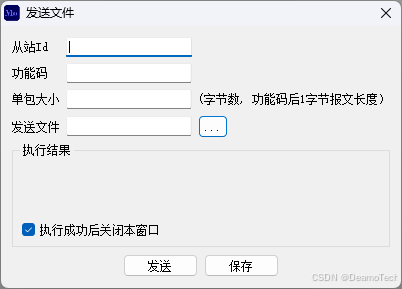

写文件

点击功能菜单下的写文件可以打开写文件对话框，这里可以给设备发送文件

从站：从站的地址

功能码：自定义的功能码

单包大小：给设备发送文件的单个报文大小

发送文件：选择要发送的文件

执行结果：定制执行后的动作

发送按钮：向从站设备发送修改线圈值报文

保存按钮：保存当前对话框的设置参数，保存后会出现在项目视图中
