信号与系统笔记——第四章 傅里叶变换与频域分析（一）

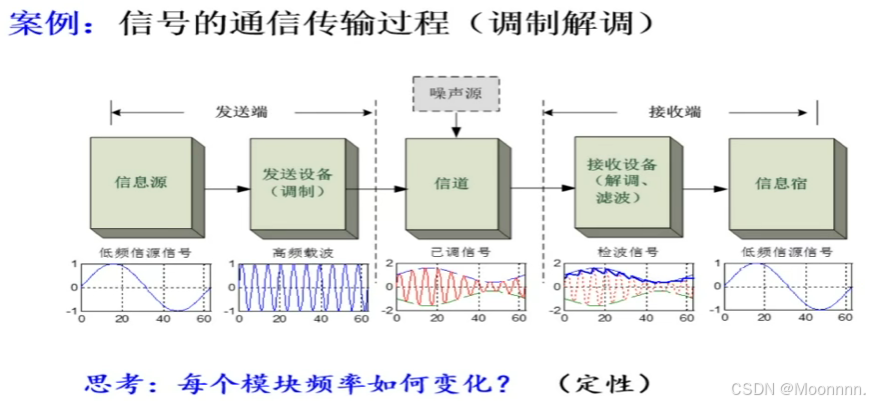

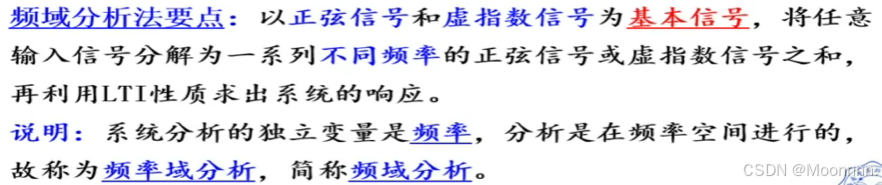

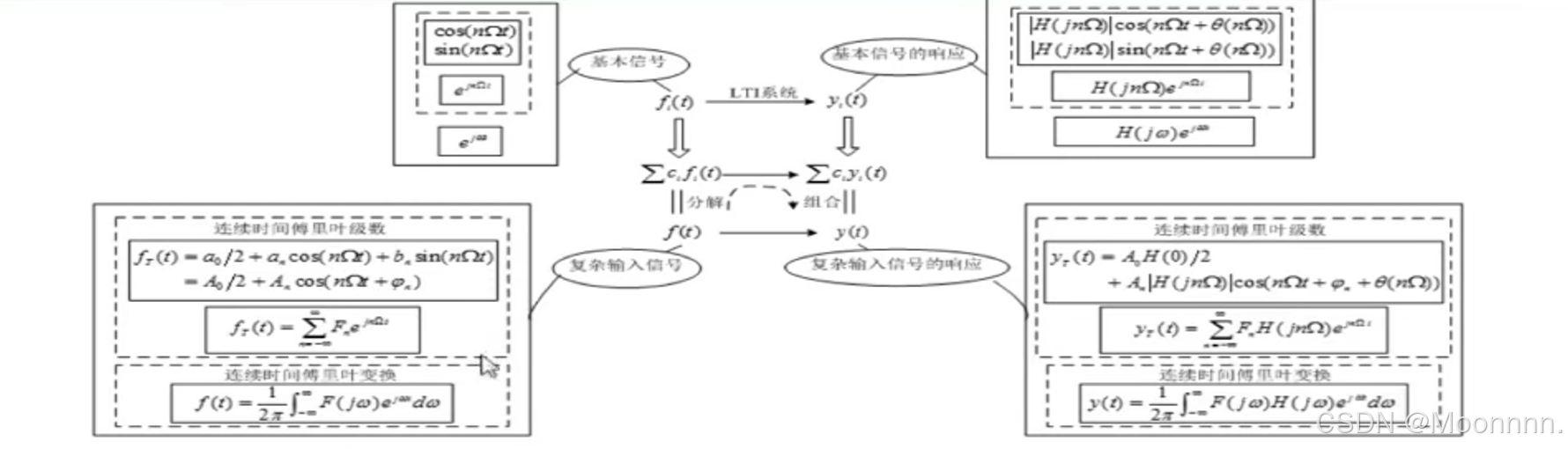

4.0 引言

4.1 信号分解为正交函数

Z4.01 矢量的正交分解

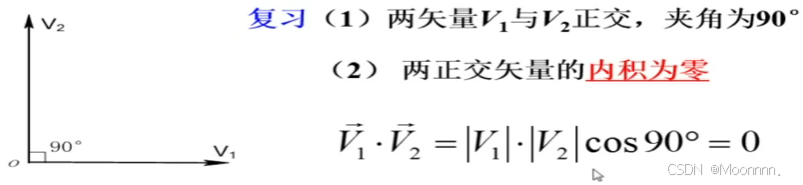

1.矢量正交

2.正交矢量集

正交矢量集：由两两正交的矢量组成的矢量集合。

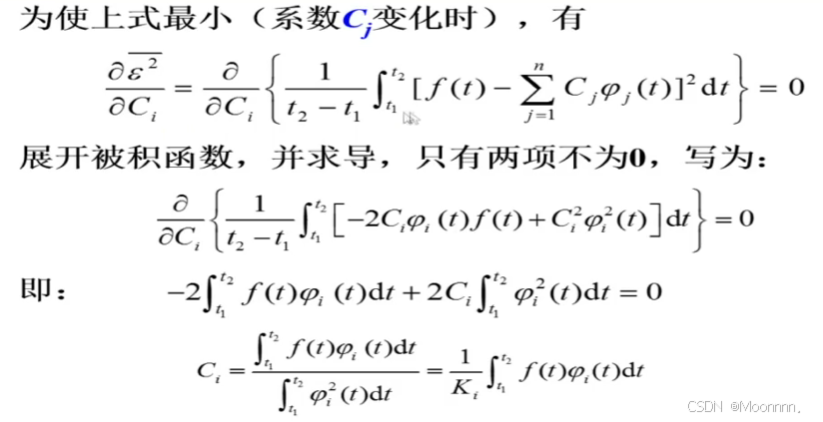

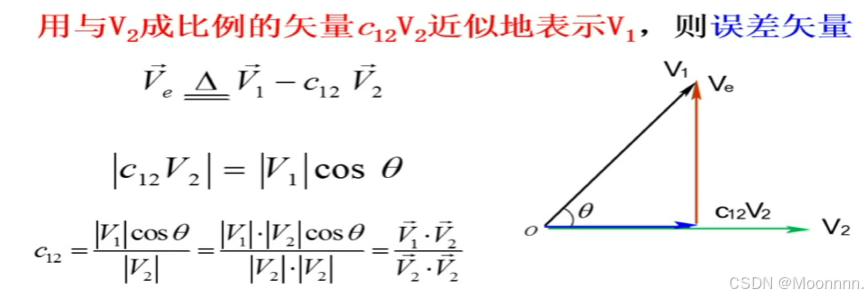

3.非正交矢量的近似表示及误差

显然，当两矢量V₁与V₂正交时，c₁₂=0，即V₁·V₂=0。

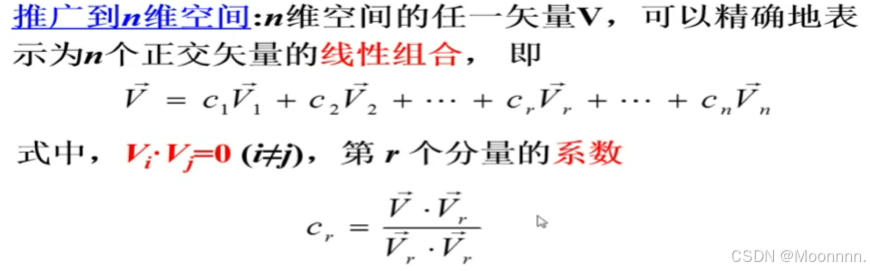

[推广]

正交信号之间无法互相表示。

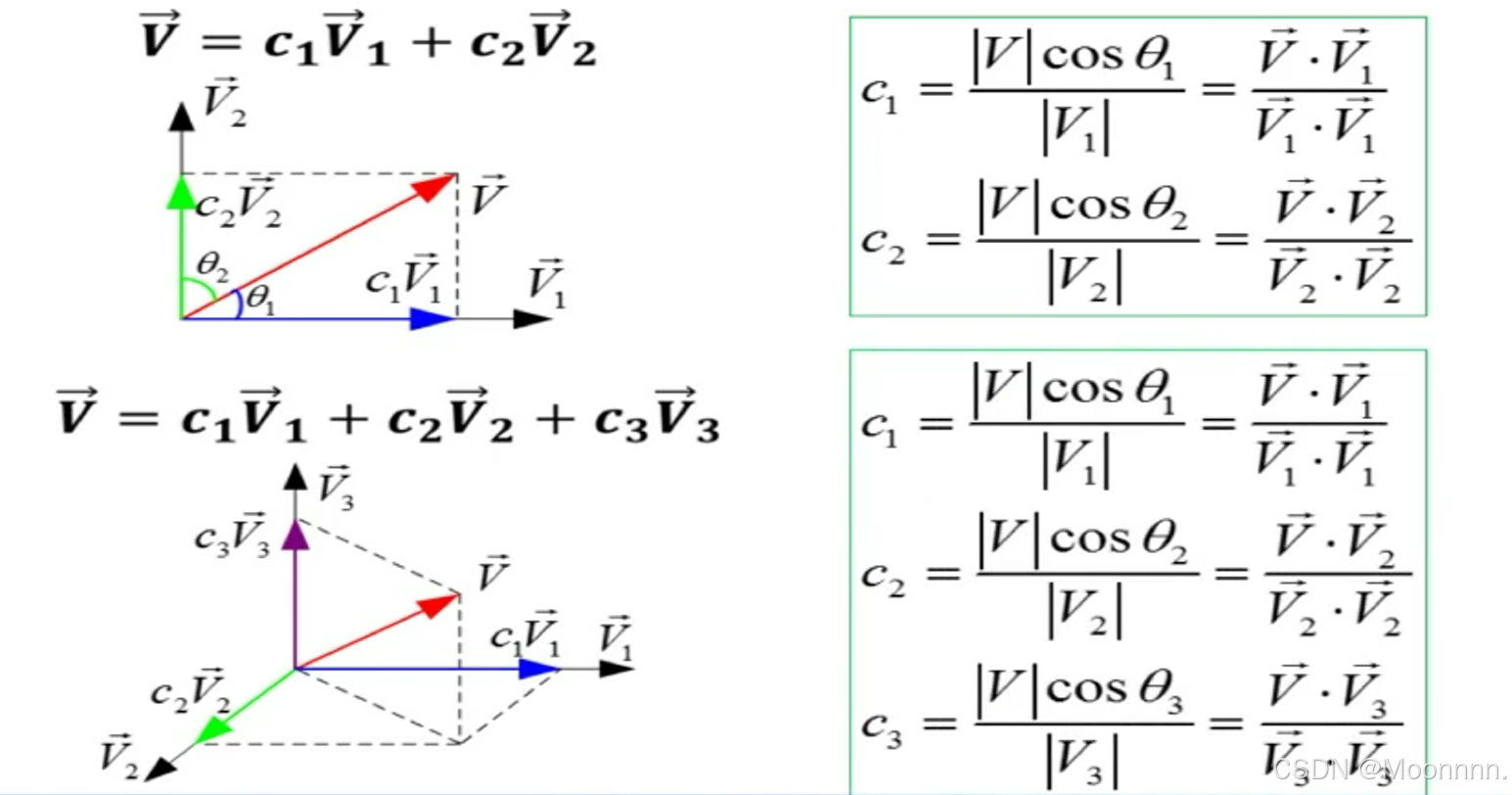

4.矢量正交分解

矢量正交分解：任意N维矢量可由N维正交坐标系表示。

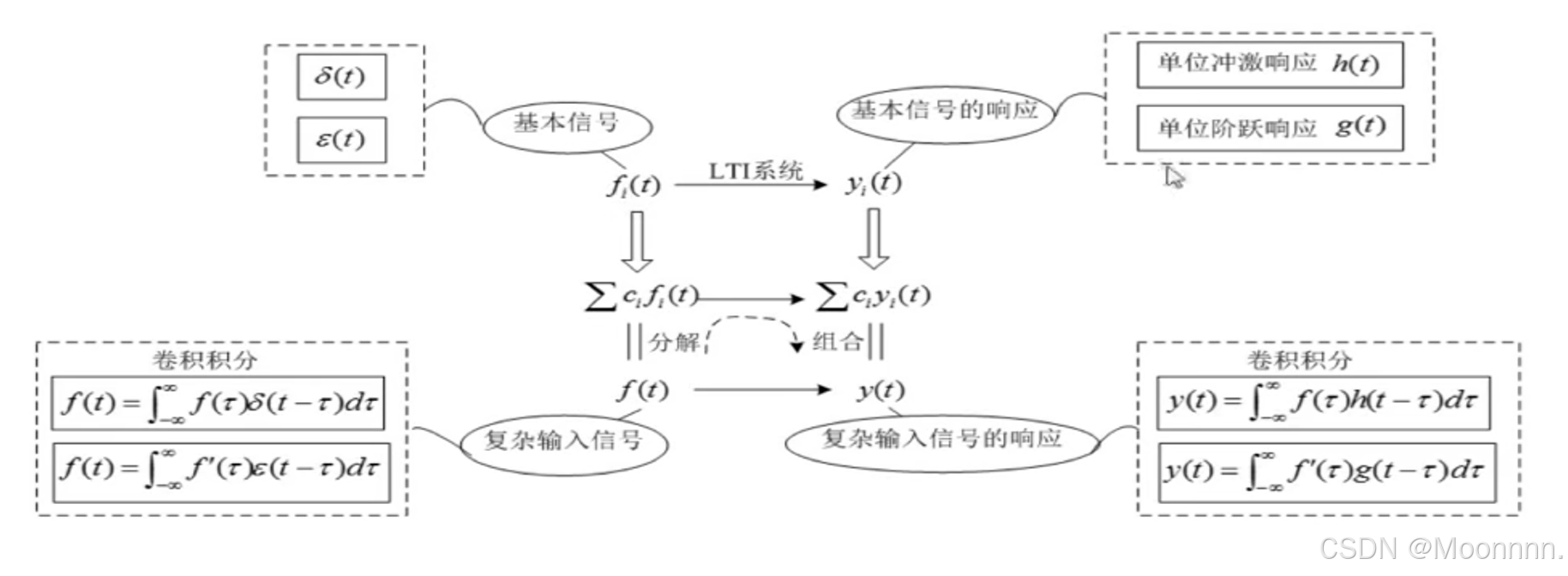

思路：将矢量空间正交分解的概念推广到信号空间——在信号空间找到若干个相互正交的信号作为基本信号，使得信号空间中任意信号均可表示成它们的线性组。

Z4.02 信号的正交分解

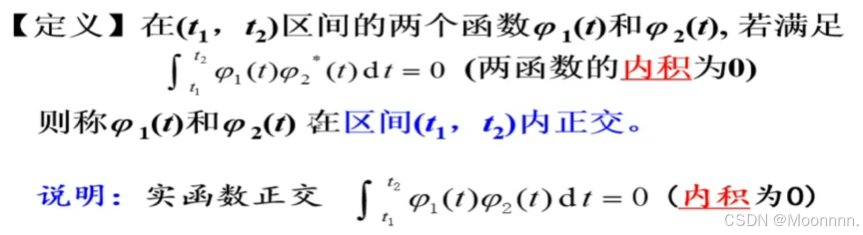

1.信号正交

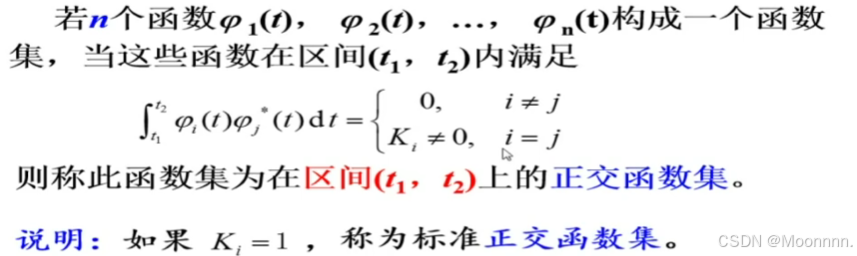

2.正交函数集

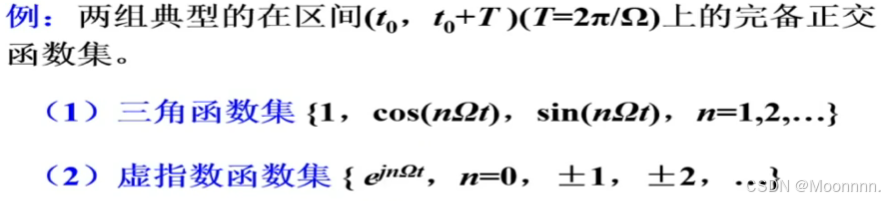

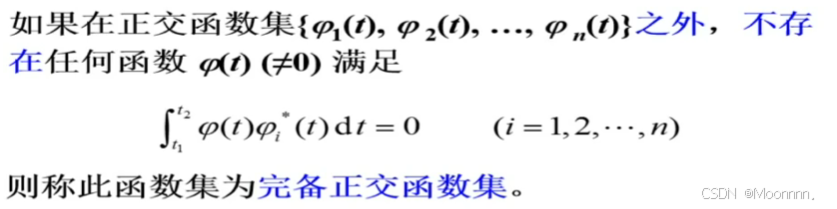

 3.完备正交函数集

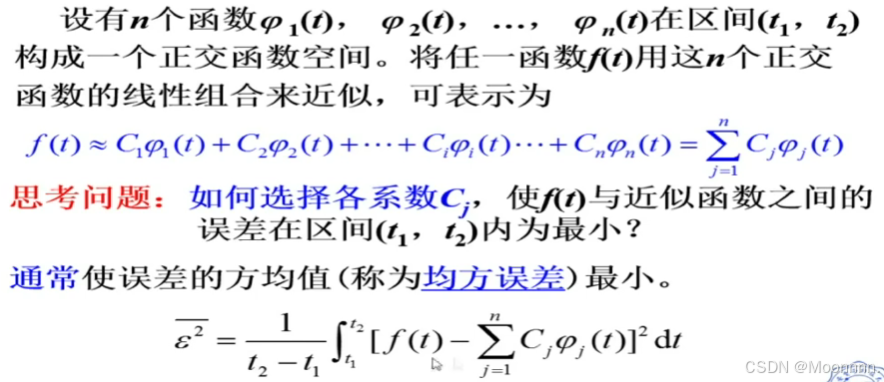

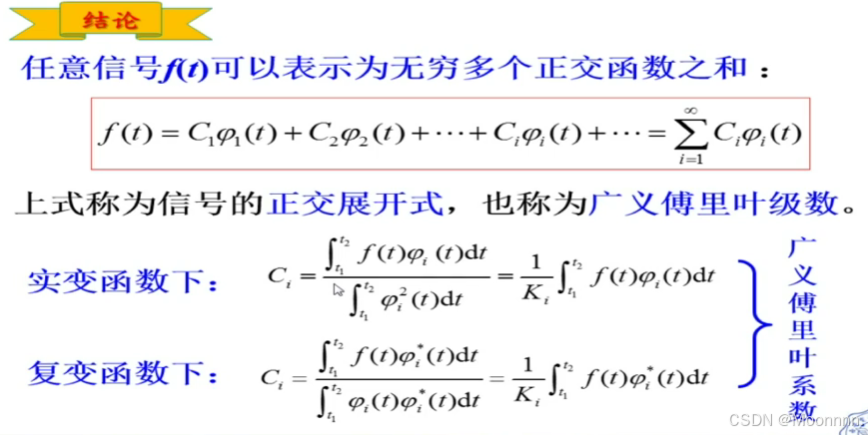

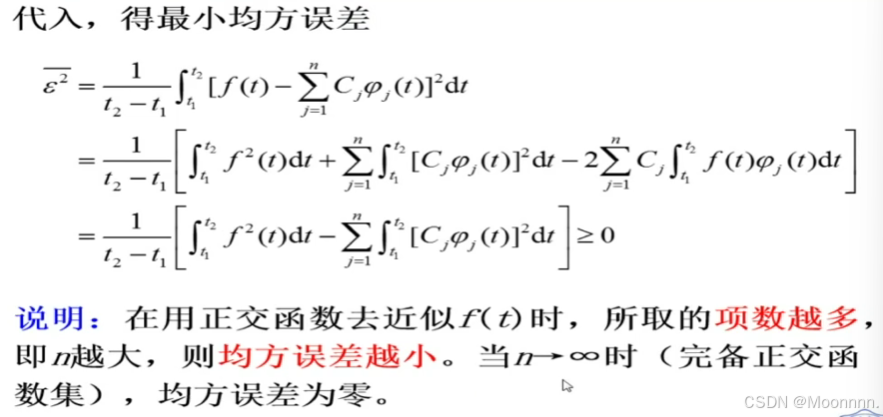

 4.信号的正交分解

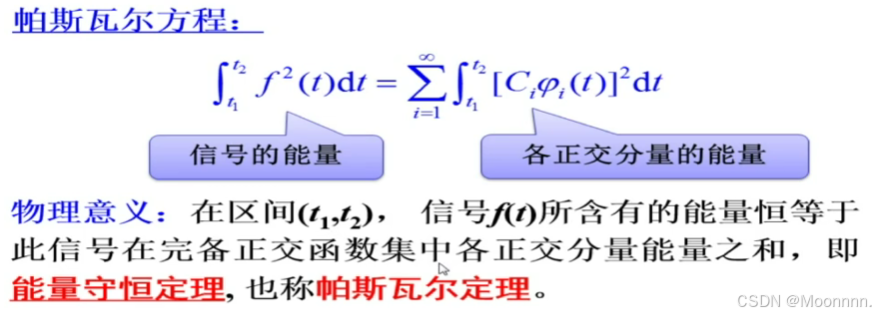

Z4.03 帕斯瓦尔定理

4.2 周期信号的傅里叶级数

Z4.04 三角形式的傅里叶级数

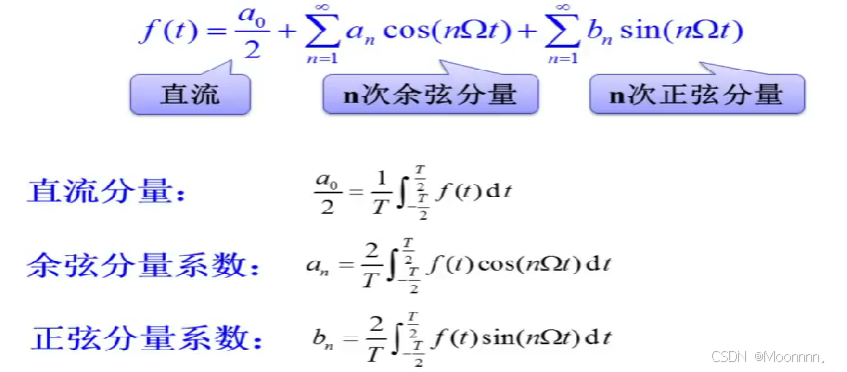

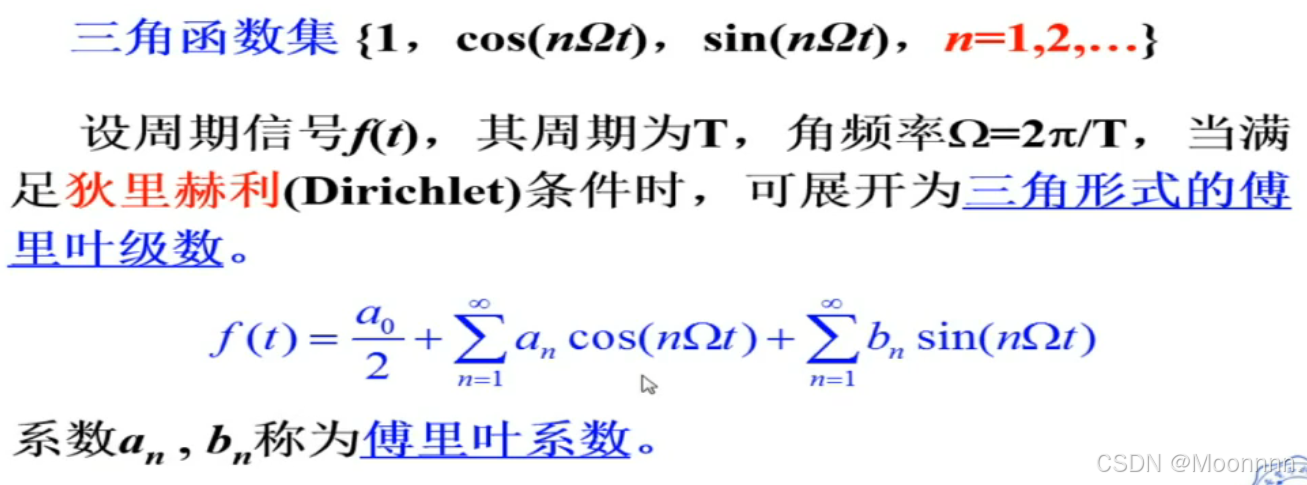

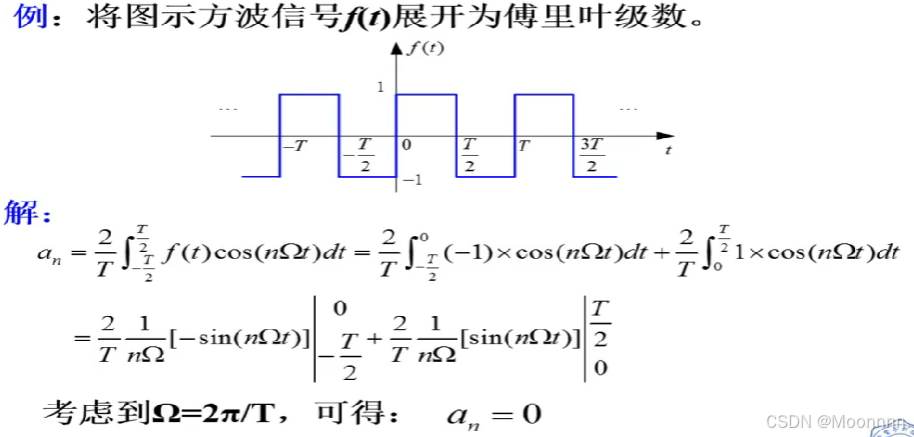

1.三角形式的傅里叶级数

a₀/2是为了将a₀包含在aₙ中，n的取值从0开始，n=0,1,2,3......

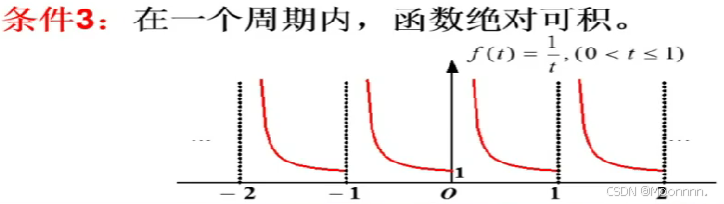

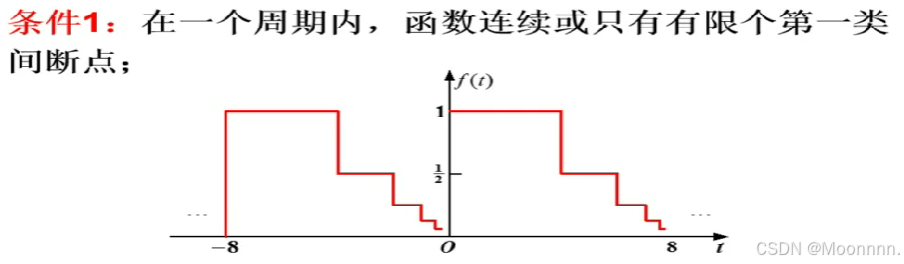

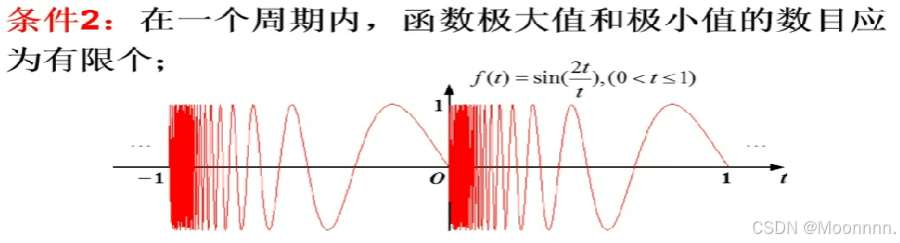

2.狄利克雷条件



每个条件下给出的图均为反例。

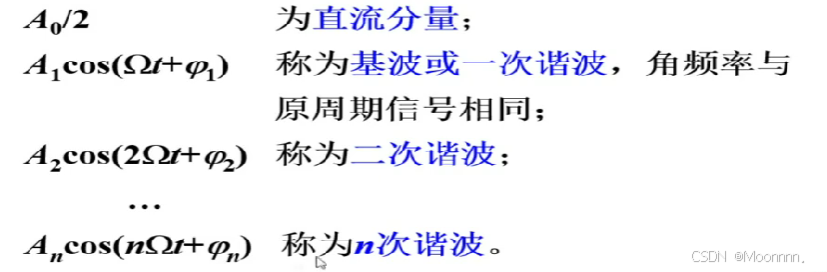

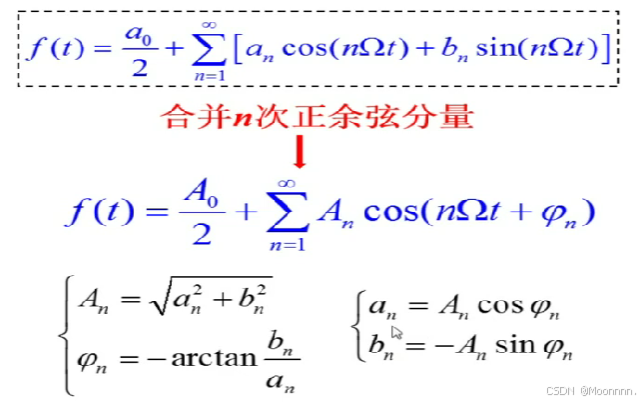

3.余弦形式的傅里叶级数

 含义：周期信号可分解为直流和许多余弦分量。

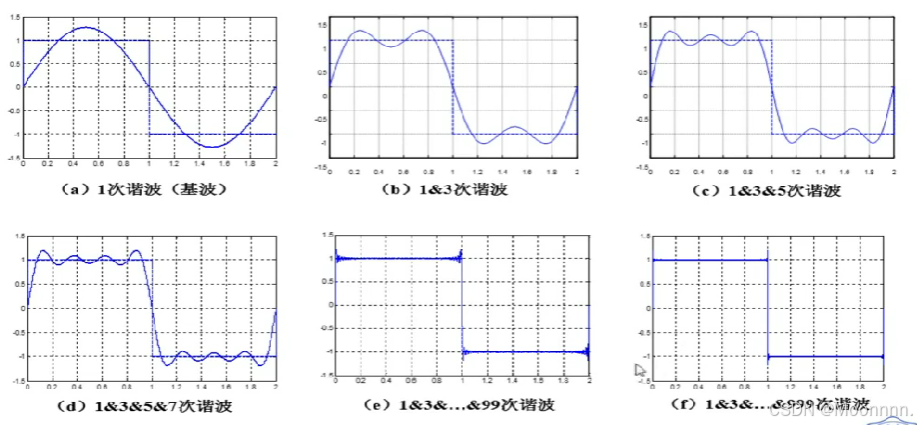

 4.吉布斯现象

Z4.05 周期信号波形对称性和谐波特性

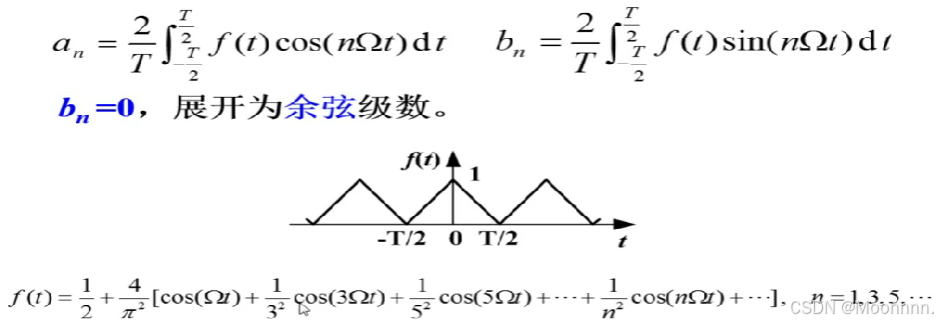

1.f(t)为偶函数——对称于纵轴 f(t) = f(-t)

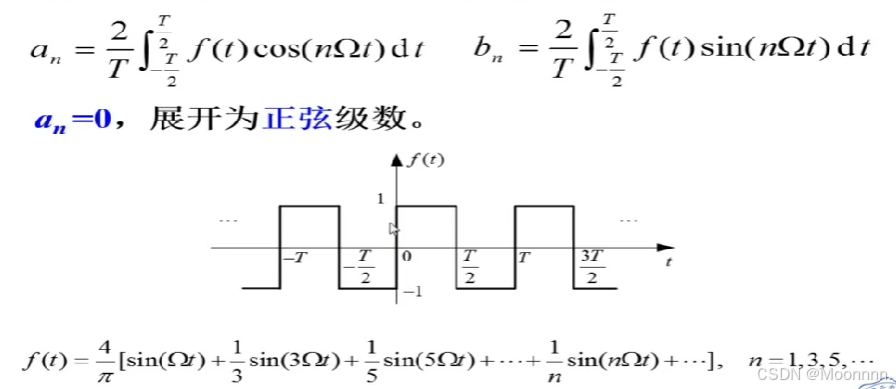

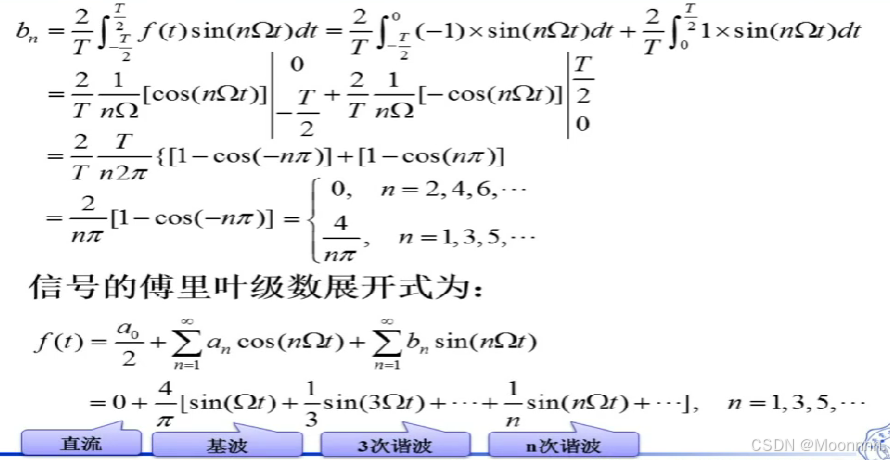

  2.f(t)为奇函数——对称于原点 f(t) = -f(-t)

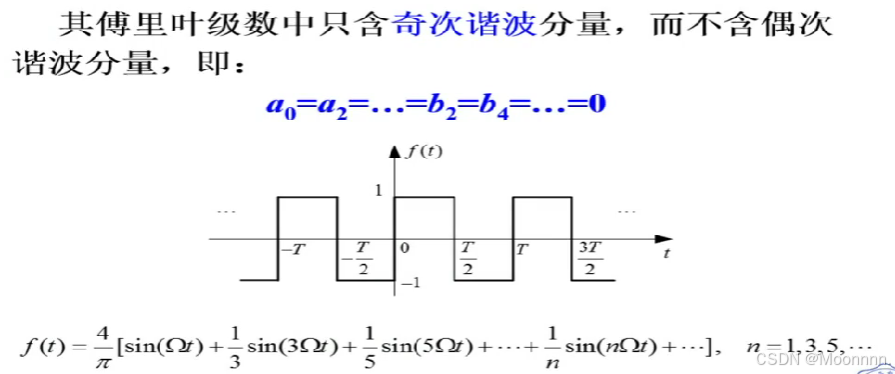

3. f(t)为奇谐函数——对称于原点 f(t) = -f(t±T/2)

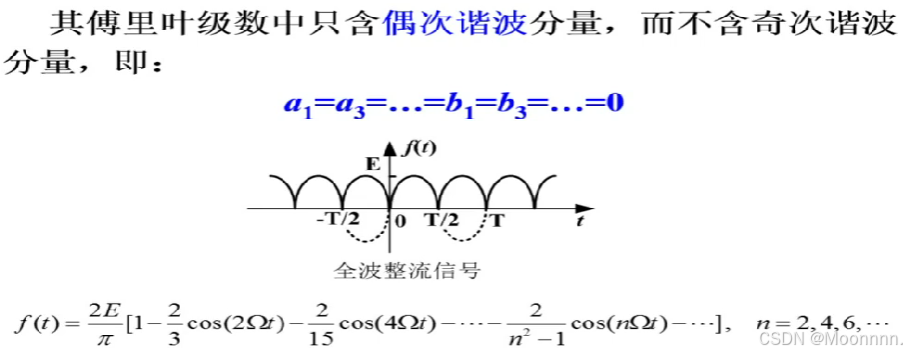

4. f(t)为偶谐函数——对称于原点 f(t) = f(t±T/2)

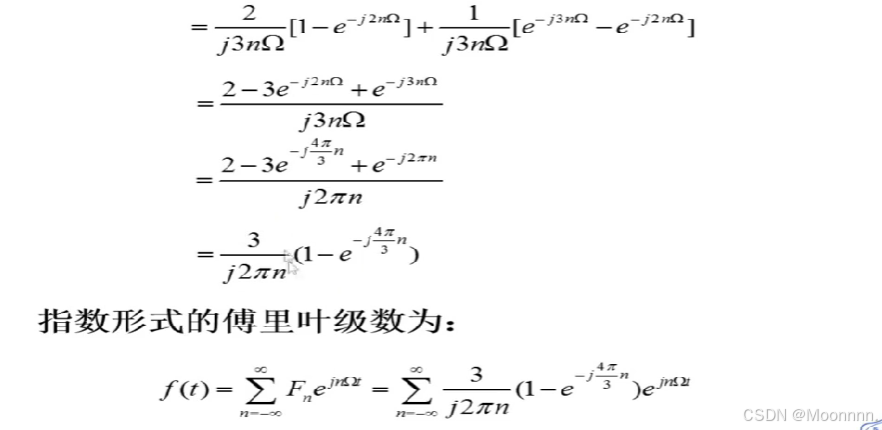

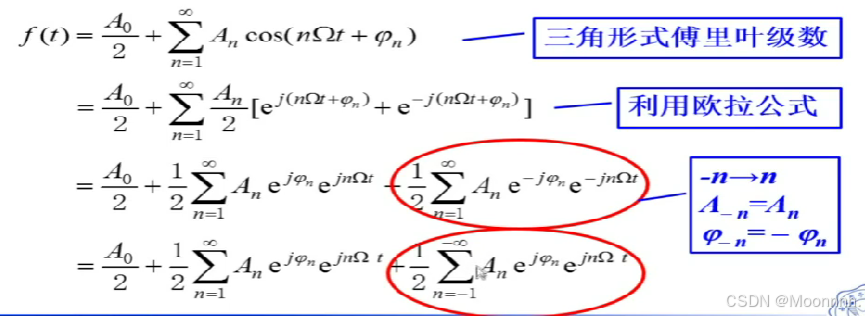

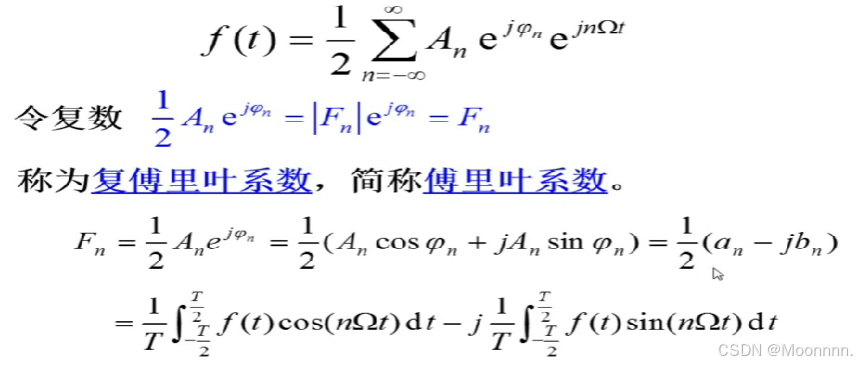

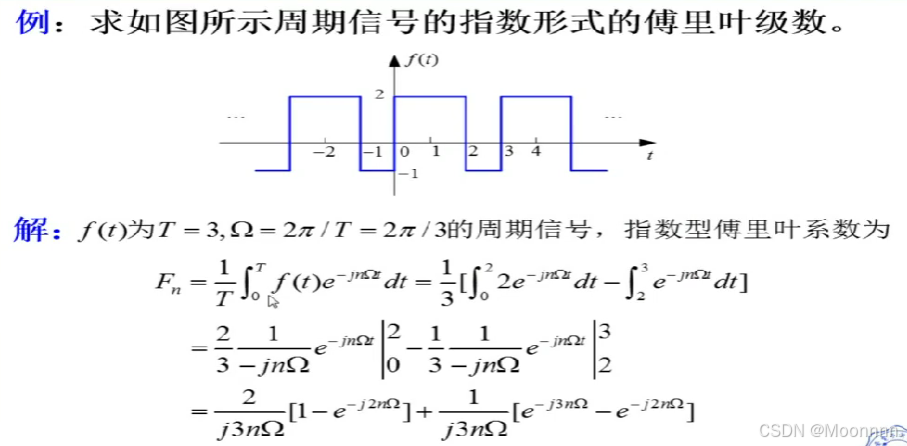

 Z4.06 指数形式的傅里叶级数

三角形式的傅里叶级数，含义比较明确，但运算常感不便，因而经常采用指数形式的傅里叶级数。

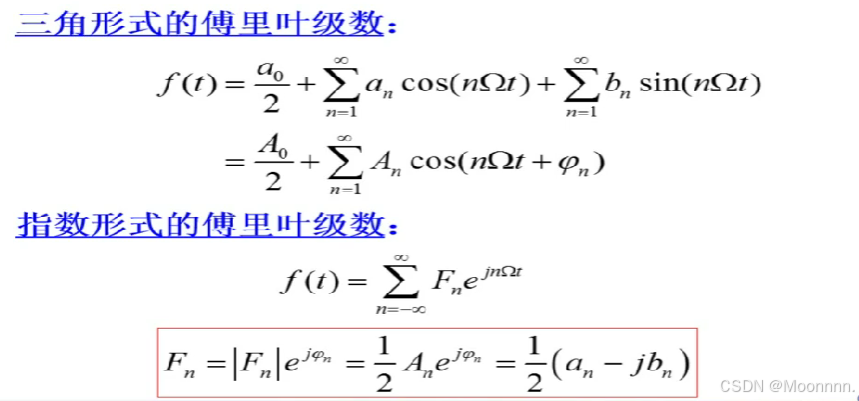

Z4.07 两种傅里叶级数展开形式的关系

注：本文出自对bilibili 【西安电子科技大学】郭宝龙教授（课程负责：朱娟娟） 信号与系统（第四章） 内容的学习笔记。
