经过前面简单学习了一下f1c200s开发板的应用,我决定软硬件设计同时进行,经过数个晚上的奋斗,初步完成了第一版本的硬件设计。
手表硬件设计方案如下:
主控:
F1C200S
使用TF卡启动
基本外设:
调试串口 CH340E
气压传感器 BMP280
温湿度传感器 SHT30
六轴加速度计 QMI8658
三轴磁力计 QMC5883
实时时钟 BM8563(搞一半才发现主控本身没有RTC)
蓝牙串口 CH9141(带一路ADC,测量电源电压)
麦克 4013贴片(见主控上有这个功能,那我就留下个接口吧,万一以后可以玩玩呢?)
电源部分:
锂电池充放电 TP4057
主控供电 EA3036
充电方式 防水typeC-16pin,带串口和usb功能
信息反馈:
1.28寸圆形LCD,240*240带电容触摸
蜂鸣器 DET42
震动电机 0820

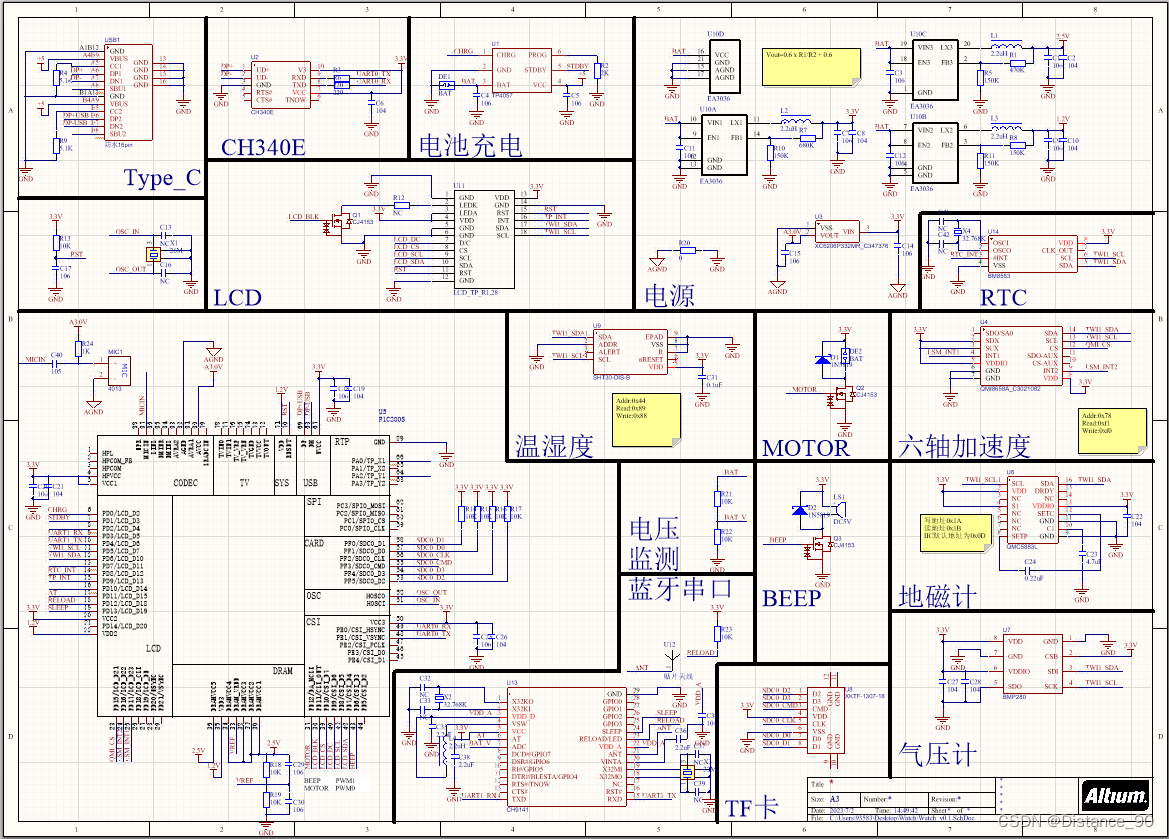

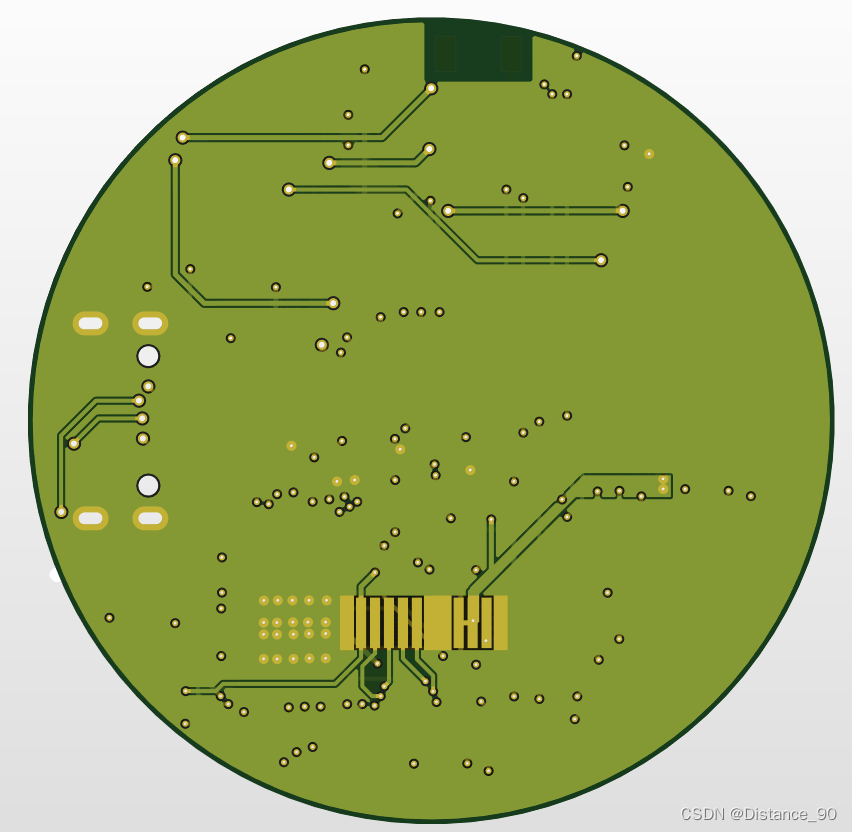

V0.1版本原理图及PCB:
V0.1版本手表外壳:
等个半个月吧,先验证下硬件,慢慢做。
有木有大佬一块做开发啊
