解锁汽车OTA新境界：自动化测试方案引领未来

引言

随着智能化、网联化技术的快速发展，汽车已经从简单的交通工具慢慢转化为智能移动终端。“软件定义汽车”已成为汽车的发展趋势，汽车软件的复杂度也随之增大。软件故障的修复问题以及个性化定制需求的增加，仅通过4S升级已难以给予用户最佳的体验。因此，OTA技术应运而生。

OTA技术面临的挑战

虽然在汽车上应用OTA技术是大势所趋，但由于汽车OTA要求十分严苛，车上的软件必须经过非常严格的测试，对于消费者而言，还是会担心OTA技术不成熟、没有得到充分的验证、不稳定、不安全等问题。

当前阶段OTA技术面临的挑战主要包括以下几个方面：

安全问题：汽车OTA升级涉及到车辆远程更新，升级过程中如果发生问题，可能会影响车辆的安全运行。因此，安全问题是汽车OTA技术面临的最大挑战之一。

更新效率问题：汽车OTA升级需要下载大量的数据，如果数据量过大，下载速度可能会很慢，影响用户的升级体验。

兼容性问题：不同品牌、不同型号的车辆可能存在不同的硬件配置和软件环境，这可能导致OTA升级包与车辆的硬件或软件环境不兼容，从而引发新的问题。

监控问题：在OTA升级的过程中，一方面我们需要在后台监控升级情况，另一方面也需要在实车上采集总线的日志报文，对升级流程进行有效监控。

要克服以上挑战，需要加强OTA技术的研发和应用，加强安全保障措施，完善测试和验证机制。因此，东信创智推出了高效的OTA全流程自动化测试方案，帮助客户实现对OTA技术的验证，助力汽车OTA技术快速发展。

OTA全流程自动化测试内容

（1）OTA架构

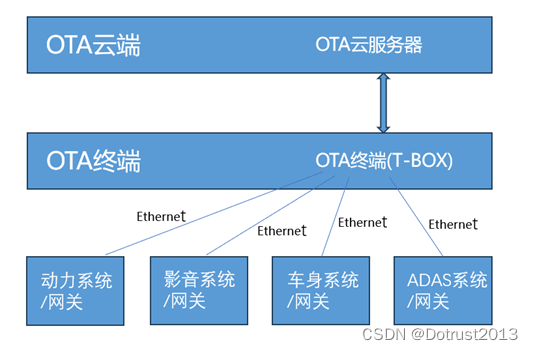

当前智能网联汽车的OTA架构由OTA云端、OTA终端和OTA升级对象三部分组成。

OTA架构

OTA云端：即为OTA云服务器平台，包含OEM支持OTA升级的ECU全部完整升级包，支持多车型、多型号规格、多种类型的设备软件的升级。OTA云端主要包含5部分：OTA管理平台、OTA升级服务、任务调度、文件服务和任务管理。

OTA终端：通常采用T-BOX，负责软件包的下载，同时还负责软件包解密、安全刷写、状态上报等。

OTA升级对象：主要包括影音系统、ADAS软件、以及车内嵌入式ECU等。（2）OTA测试内容

根据OTA技术架构，东信创智推出的OTA全流程自动化测试方案可实现的测试内容可以分为“云”“管”“端”三大部分。

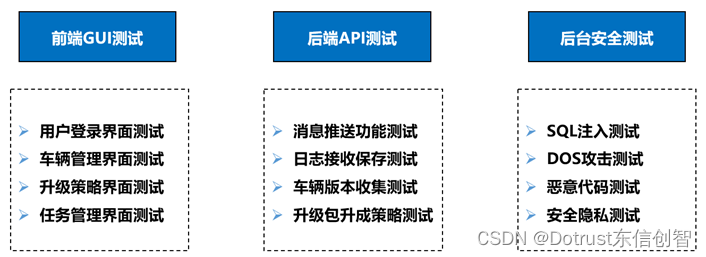

“云”测试：基于云端服务平台进行接口测试、传输协议测试及模拟多辆车传输压力测试。

“云”测试内容

“管”测试：基于服务器至车端数据下发管路及车内数据传输下载的管路测试。

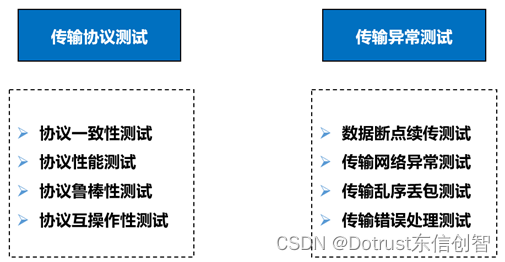

“管”测试内容

“端”测试：基于车端TBOX、网关及车内控制器提供的服务内容，进行协议内容、响应格式等测试。

“端”测试内容

除了 “云”“管”“端”测试外，一些主机厂对手机端也提出了相应的需求，通过手机对OTA的升级结果进行查询，甚至实现预约升级时间，查看升级内容等操作。因此，东信创智也可实现手机端APP的测试，利用远控平台TSP将OTA升级与手机紧密结合起来。

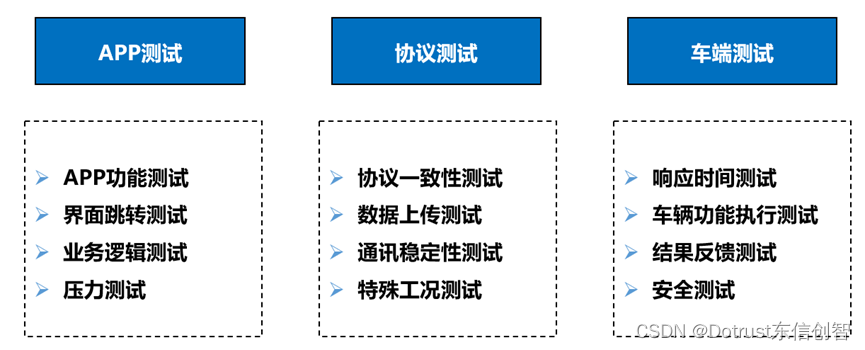

手机端测试内容

OTA全流程自动化测试方案

总体方案

相较于传统实车测试不易在信号层面控制，且迭代慢、OTA升级时间长，耗费了大量的时间和人力的问题，东信创智为更好的服务OTA软件升级测试项目，推出全流程OTA软件升级自动化测试方案——OTA-HIL。更充分的验证整个OTA机制，更方便的控制台架信号的交互，并可自动化实现实车较难仿真的特殊工况，如网络丢包、乱序、断电等，更全面的验证全流程OTA系统的鲁棒性和安全性。

硬件在环测试是V字开发流程中较为重要的一环，以一种高效低成本的方式对OTA系统进行全面测试。通过接入真实的控制器，构建仿真模型和测试环境，实现整个系统的仿真测试，让控制器认为自己处于真实车辆的OTA环境中。

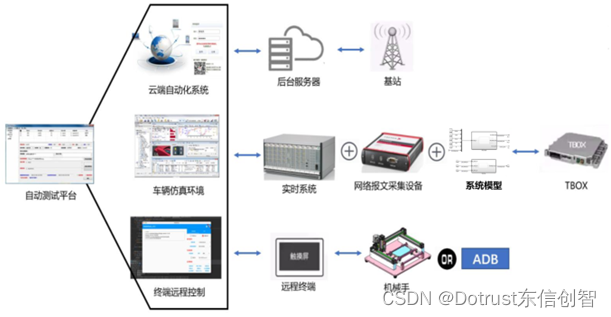

OTA全流程自动化测试总体方案

整个OTA测试系统分为三大部分：云端自动化系统、车端仿真环境及终端远程控制系统，这三大系统由东信创智自研的自动测试平台统一控制调用，使得用户操作更加方便。自动化测试平台不但可以执行编写好的测试用例和测试脚本，还可以对测试人员、测试设备和测试任务进行管控，实现远程控制，让测试人员足不出户完成测试。

自动化测试平台

（1）云端自动化系统

云端自动化系统对OTA后台的Web窗口进行前端GUI测试及后端API测试，完成OTA云端测试任务的下发，还可以对云端实现安全检测。爬虫可以从OTA云端的管理平台抓取车辆的数据，以便进行测试和分析。这些数据包括车辆的运行状态、故障信息、升级历史等，对于测试OTA云端的功能和性能非常有价值。

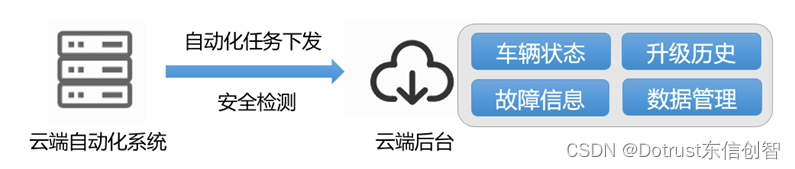

OTA云端自动化系统执行流程

（2）车端仿真环境

车辆仿真环境主要使用Vector设备。东信创智可以针对客户需求，为客户定制标准化的测试机柜，实现对控制器部件级、系统级的OTA升级测试。机柜可内置程控电源、工控机、VT系统等。通过电源模拟模块为控制器供电，仿真休眠唤醒状态，上电、下电状态等。除此之外，可仿真OTA升级测试过程中所需的I/O信号、总线信号等。

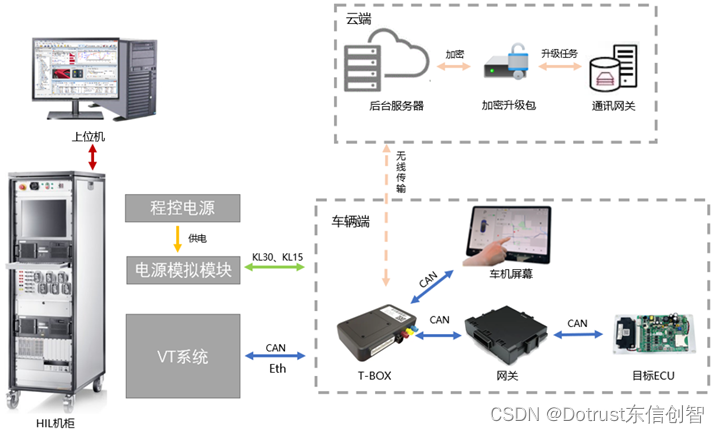

车端自动化测试框图

（3）终端远程控制系统

接入实车件后，配合系统相关模型完成测试环境不同工况的仿真。终端远程控制系统可以对远程终端设备，包括车机屏幕、副驾屏、后排屏、手机屏幕等，进行自动化的控制，包括但不仅限于点击、连击、划动、关键字识别等，使用机械手或ADB脚本模拟人手实现在屏幕上自动化的操作。

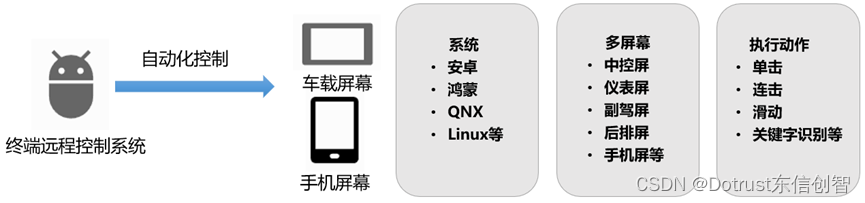

终端远程控制系统执行流程

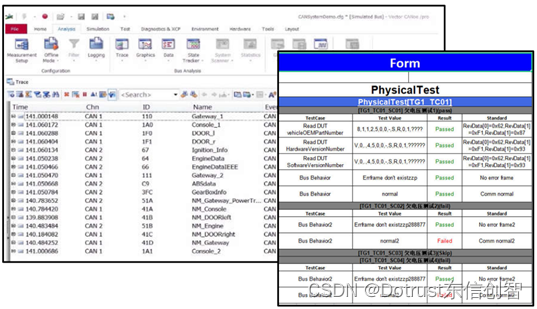

东信创智推出的自动化测试系统大大提高了测试的效率和准确性。通过编写相应的脚本，可以自动地获取数据、分析数据、生成测试报告等，减少了人工干预和时间成本。

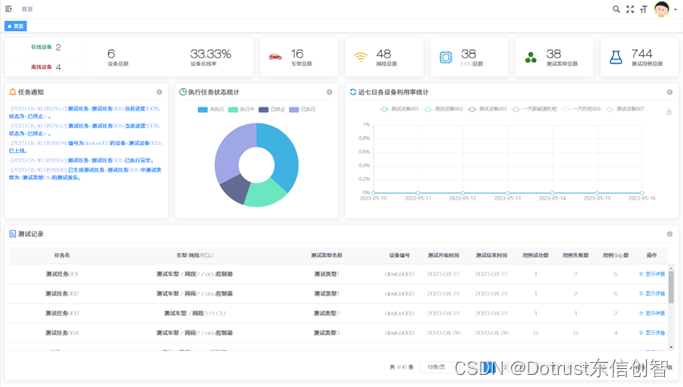

数据分析窗口

OTA全流程自动化测试方案优势

东信创智推出的OTA全流程自动化测试方案主要具备以下优势：

（1）提高测试效率：东信创智采用自研自动化测试平台执行测试用例，规范流程，省去多余步骤，避免人为因素影响，自动分析测试结果，提高测试准确性，降低了错误发生的概率。

（2）降低成本：通过Vector工具集成的OTA-HIL自动化测试系统可以节约测试时间和人力资源，减少了实车测试，并支持远程测试，降低测试成本。

（3）迭代速度快：传统实车测试需要在不同测试中协调不同的实车及系统，东信创智可以根据客户的需求，定制开发OTA-HIL方案，同时Vector工具精度更高，响应时间效率更快，更好的贴合客户需求，通过更换相应实车件，搭建不同的测试环境，完成全链路的测试内容，需求资源较少，迭代速度快。

（4）测试工况丰富：在传统测试过程中，许多场景较难实现，且某些场景具有危险性，东信创智对此有着丰富的测试经验，积累了各种工况的测试用例，在OTA-HIL测试的过程中可以做到模拟工况全覆盖的仿真，并配备空气开关、急停开关等保护措施，还可以避免测试过程中发生危险。

（5）方便测试过程记录与回放：测试过程中，测试人员常常需要分析日志和报文来定位问题，并且进行日志与报文的回放，CANoe自带报文的记录和回放功能，方便测试人员在测试过程中记录问题。

结语

   现如今，OTA软件升级功能在智能汽车的普及率越来越高，软件升级的功能也越来越复杂，高效便捷的OTA软件升级自动化测试方案就更加重要。通过对本文的阅读，相信大家对OTA全流程自动化测试方案有了基本的了解。在实际的OTA软件升级测试项目中，针对客户的不同需求，东信创智的专业团队也会给出配套的测试方案。如果有该方面的需求，欢迎后台留言或发送至market@dotrustech.com邮箱。
