一图看懂：信号的时域、频域、相位 ​​​​

最新推荐文章于 2025-03-25 19:58:01 发布
最新推荐文章于 2025-03-25 19:58:01 发布
阅读量1.1w 收藏 58
点赞数 15
分类专栏： Image Processing 文章标签： 信号处理 频谱 频域
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Dust_Evc/article/details/120996501
版权
本文深入浅出地介绍了相位谱的概念，通过解释如何从相位谱中获取时间差并转化为相位信息，帮助读者更好地理解傅里叶变换。通过将穿过时间0点的频率轴最近的波峰投影并计算，乘以2π得到相位，为信号处理和频谱分析提供了关键洞见。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

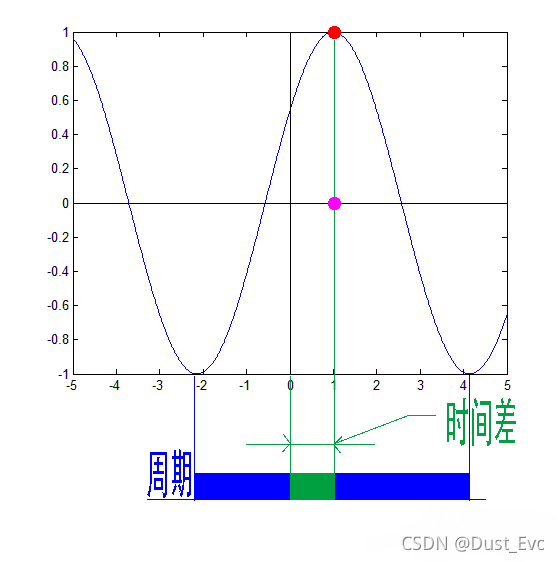

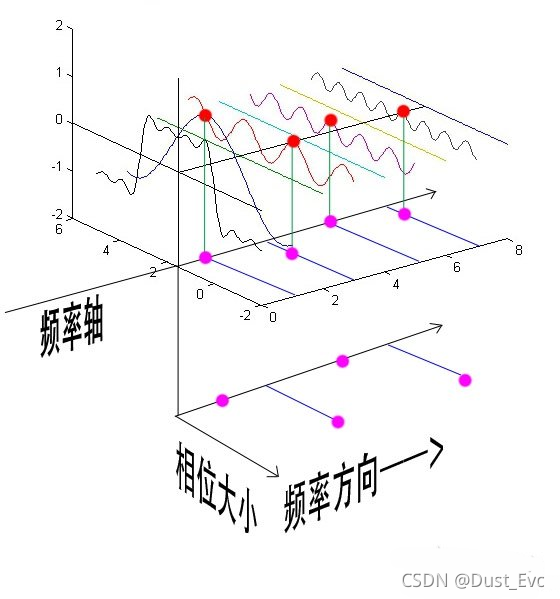

值得说明的是相位谱：如下两图，相位谱是从上往下看，距离穿过时间0点的频率轴最近的波峰（红点），投影到下平面（投影点用粉点表示），将投影得到的时间差依次除以所在频率的周期，再乘以2π(整周相位)，就得到了相位谱。

详细了解，请参阅：深入浅出的讲解傅里叶变换_CSDN博客_傅里叶变换
