Netlist(网表)

Netlist(网表)

在电路设计中,网表(netlist)是用于描述电路元件相互之间连接关系的,一般来说是一个遵循某种比较简单的标记语法的文本文件。

对于复杂的集成电路设计,电路功能需要通过多个级别的描述来完成。

系统级

定义电路的功能和外部特性,设计者只需要将电路分为若干个抽象的功能模块,并将各个功能模块的逻辑功能定义清楚即可。

架构级

在这个级别,电路要描述成相互连接的若干个典型逻辑部件和控制其数据传输的状态机。典型逻辑部件包括计数器、寄存器、算术运算单元等,又称为数据通道(Data path),状态机则是一个设计中具有特殊性的部分,它控制数据通道的工作,在时钟的作用下,状态机根据当前的状态和输入信号不断地进行状态转换,同时产生输出信号,控制各个逻辑模块工作。

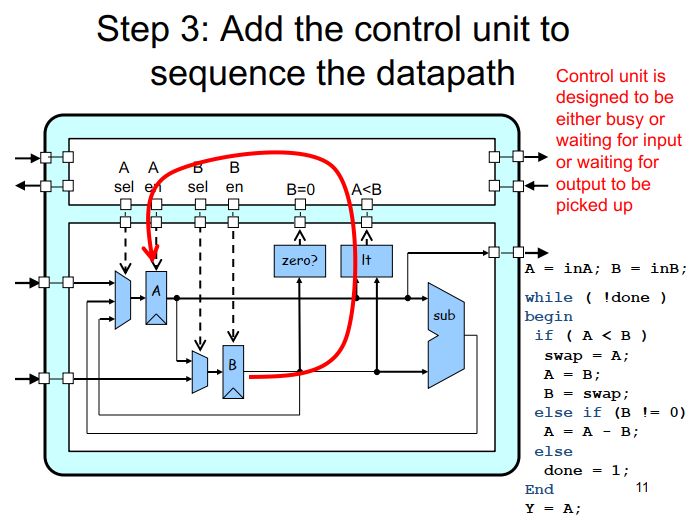

寄存器传输级(RTL)

ASIC设计中最重要的描述,必须使用硬件描述语言完成。所谓寄存器传输级描述是基于这样一种认识,即任何数字电路,无论功能如何,都是由寄存器和寄存器之间的组合逻辑电路实现的,寄存器用来保存数据,组合电路用于传输数据。RTL代码必须保证可综合性,只能使用硬件描述语言中的部分描述语句。从RTL代码中应可隐约看出电路结构,又不要写得过于具体。细化到逻辑门和触发器的代码并不好,因为从RTL描述到cell的转换是逻辑综合工具的任务,人为写到cell一级不仅降低了代码的可读性,也不利于优化。
在这里插入图片描述

门级和晶体管级

由EDA工具生成。
在这里插入图片描述

高效创建和管理元件库以及生成完整的Netlist文件是OrCAD Capture CIS使用中的关键环节。对于这一需求,可以参考《OrCAD Capture CIS入门级教程:60分钟快速掌握》来获得系统的指导和实用技巧。 参考资源链接:[OrCAD Capture CIS入门级教程:60分钟快速掌握](https://wenku.csdn.net/doc/6rdbx997sp) 首先,要高效地创建和管理元件库,需要熟悉Capture CIS的元件库编辑器。在教程的第四章中,详细介绍了创建和编辑元件库的步骤。用户可以按照以下步骤操作: 1. 打开OrCAD Capture CIS软件,选择“File”菜单下的“New”然后“Library”来创建新的元件库。 2. 使用“Add New Part”功能添加新的元件,并输入元件的详细信息,包括名称、描述、引脚信息等。 3. 利用图形编辑工具绘制元件的符号,并将其与引脚相连接。 4. 在元件的属性中,添加footprint属性,确保设计的电气和物理布局之间的一致性。 接下来,为了确保生成的Netlist文件包含所有必需信息,需要了解Netlist的生成过程。根据教程第18章的指导: 1. 确保原理图设计完成后,所有的元件都已经放置并正确连接。 2. 在“Design”菜单下选择“Create Netlist”选项,打开Netlist生成向导。 3. 选择合适的输出格式,通常选择“OrCAD Capture”格式。 4. 在Netlist设置中,确保选中所有需要包含在Netlist文件中的信息,如元件值、引脚编号等。 为了最大化效率,建议在进行元件库管理和Netlist生成之前,仔细阅读并实践教程中提供的每一个步骤和技巧。这样可以在实际操作中避免常见的错误,并且确保元件库的准确性和Netlist文件的完整性。 完成上述步骤后,你将能够高效地管理和使用元件库,同时生成准确无误的Netlist文件,为后续的PCB设计和制造打下坚实的基础。如果希望进一步深入学习OrCAD Capture CIS的高级应用,比如总线设计、复杂图形元件的创建等,继续参考《OrCAD Capture CIS入门级教程:60分钟快速掌握》中的其他章节,这本教程提供了全面的知识和技巧,帮助你在原理图设计的道路上不断进步。 参考资源链接:[OrCAD Capture CIS入门级教程:60分钟快速掌握](https://wenku.csdn.net/doc/6rdbx997sp)
