1 . 概要

1 . 运放主要作用是放大输入信号,但也可用于比较信号,其实内部原理是比较
2 . 以下内容作者以极简风格,尽量通俗易懂描述

2 . 常用运放类型

1 . 1反相比例运放

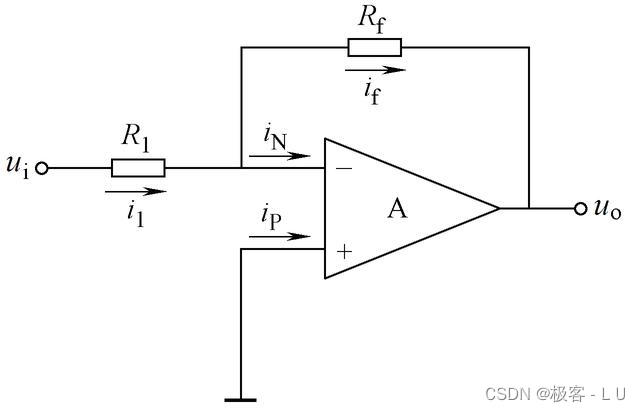

• 顾名思义就是信号从反相端进入,如图所示


• 计算公式 : $Vo=-Vi\frac{Rf}{R1}$

• 图中的R2为了平衡输入,为什么要平衡,因为运放始终希望共摸输入阻抗一致(R2串在正相端,图未标)

1 . 2正相比例运放

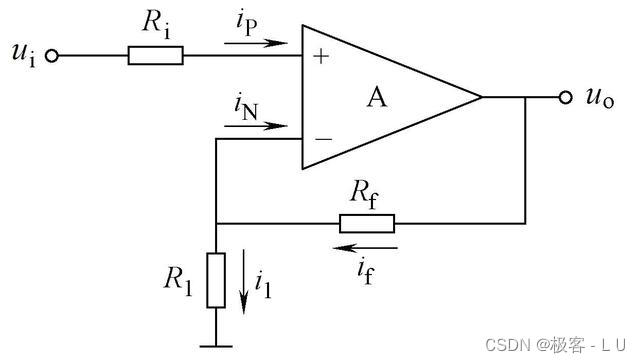

• 顾名思义就是信号从正相端进入,如图所示

• 计算公式 : $Vo=Vi\ast \frac{Rf}{R1}+Vi$
• 图中的Ri也是为了平衡输入,为什么要平衡,因为运放始终希望共摸输入阻抗一致

3 . 运放解释

虚短虚断其实是一个等似的思维去看待，但实际并不是，假设存在负反馈回路，虚短是因为运放最终会根据输出平衡正相和反相输入的电位，虚断是因为运放输入阻抗非常大，电流直接从输入流到输出，或者输出流到输入，几乎不流入运放内部

为什么运放能放大，这里抛出一个 “控制概念” ，只要正相输入电压 > 反相输入电压，那么输出电压就会从0逐步上升到运放供电电压，由于输出连回了输入负端，那么负端输入电压就会被抬高，直到与正相输入电压平衡，此时输出就稳定了，那么这个过程中，输出电压相当于一开始从0上升到稳定的电压，这个电压就是“被放大的电压”，那从哪个环节放大的？答案是反馈回路的电阻与输入电阻之比，通过改变抬高输入电压的比例从而控制输出。

4 . 小结

内容秉承简约风格描述，谢谢观看。
