基于 V7 690T 的全国产高性能双 FMC 载板

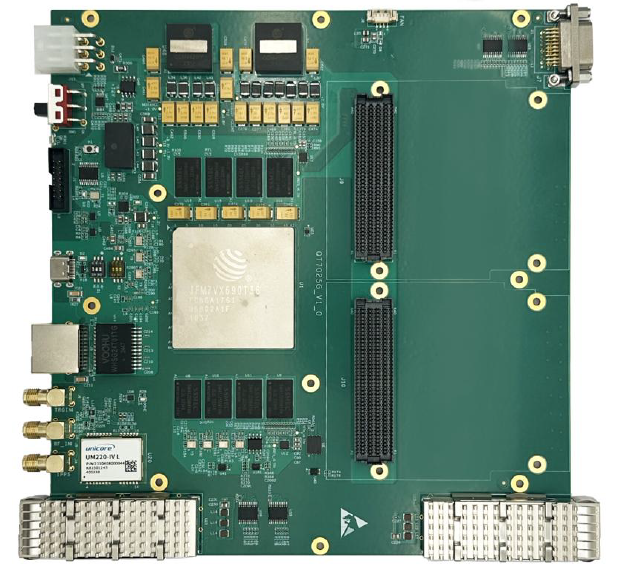

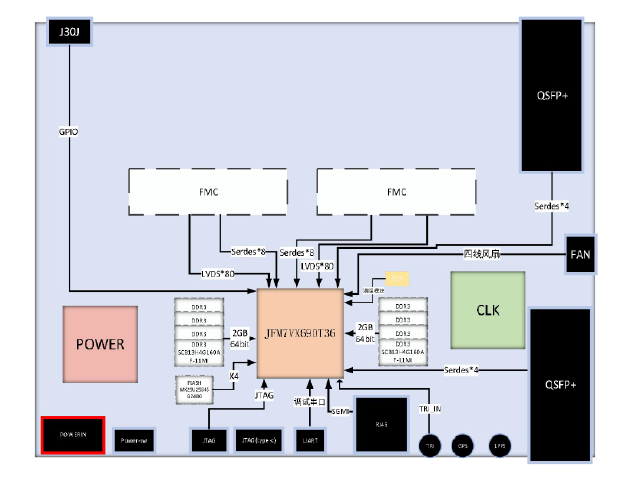

        基于 V7 690T 的全国产高性能双 FMC 载板是一款高性能的全国产化 FMC 载板。板载 2 个 HPC 形式的 FMC连接器。板卡选用了 1 片上海复旦微的 JFM7VX690T36 芯片负责计算和处理，并搭配了 2 组每组 4 颗 16bit/512MB 的 DDR3-1866 的 SDRAM，还搭配了 1 颗 256Mb 的SPI Flash 加载程序。
         板卡还支持其他丰富的各种接口，1 个 TYPE-C 形式的串口，一个 RJ45 形式的千兆网口，1 个 2*7 双排针形式的 JTAG 下载口；1 个 SMA 形式的 GPS 天线接口和 1 个SMA 形式的 1PPS 输出接口（默认 NC）；1 个 SMA 形式的触发信号输入口；2 个QSFP+ 的光纤口；1 个 J30J 形式的 GPIO 接口，可支持 17 路 3.3V 标准的 GPIO 信号；另外还支持 12 路用户自定义的 LED，方便客户调试和使用。



       通过 2 个 HPC 的标准 FMC（VITA 57.1）接口向外部提供丰富、高速且可配置的数字 I/O 资源，其中每路 FMC 可提供 84 对高速差分线（含 4 对差分时钟线）、10 组共 20 对超高速 DP 差分对及 2 对超高速差分时钟线，客户可以根据应用需求灵活地选择 FMC 子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持Windows，Linux 上位机驱动。便于构建灵活、高效的开发及使用环境。

主要规格
 FPGA 芯片可根据需要灵活选择兼容的FFG1761 封装的型号，包括Xilinx 型号；
 提供2 路FMC 标准（VITA 57.1）子卡接口；
 FPGA 搭配2 组，每组4 颗16bit /512MB 的DDR3-1866 的SDRAM，
另外搭配了1 颗256Mb 的加载程序用的SPI Flash；
 1 个J30J 形式的17 路通用I/O 接口；
 1 个SMA 形式的外触发信号接口；
 1 个2*7 双排针形式的JTAG 下载口；
 2 个QSFP+的光纤接口；
 1 个标准RJ45 形式的千兆网口；
 1 个TYPE-C 形式的串口；
 多颗用户可自定义功能的LED；
 1 路GPS 输入接口,一个1PPS 输出接口（默认NC）；
 一个拨码开关，支持选择SPI/JTAG 模式配置加载程序；
 支持温度监控；
 12V 直流供电接口；
 工作温度：商业级0~+55℃；工业级-20℃~+65℃；
 存储温度：-40℃~+85℃；

PCB 大小：190mmx180mm。
