在2层PCB设计中遇到问题，AD（Altium Designer）软件中的过孔无法指定GND属性，导致与焊盘无法连接。尽管焊盘已设置属性，但过孔缺少属性，影响了与背面铜层的连接。解决方法是将过孔封装修改为适合2层板的类型，并调整设计规则确保连接。经过调整，成功解决了过孔和焊盘的属性匹配及连接问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

问题：AD的焊盘上过孔无法指定属性GND，无法连接，无法和背面的铜连接，封装里面已经过孔和焊盘已经做到一起，属于一个引脚，焊盘有属性，过孔没有

相关问题https://www.eda365.com/forum.php?mod=viewthread&tid=138661&page=1&_dsign=f51ef96d

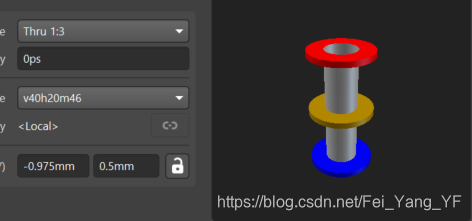

用的过孔多了一层，2层PCB需要改成2层的过孔封装，下图是3层的，不行

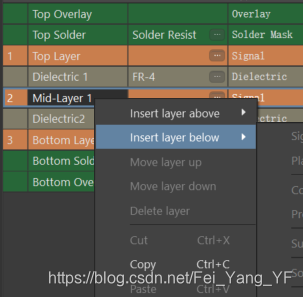

想在库里删除多余层，结果不行，只能复制这个器件lib到2层库里面

改为再设置规则就可以了
