技能梳理32@电源防反接电路+光耦隔离电路+串口磁耦隔离电路

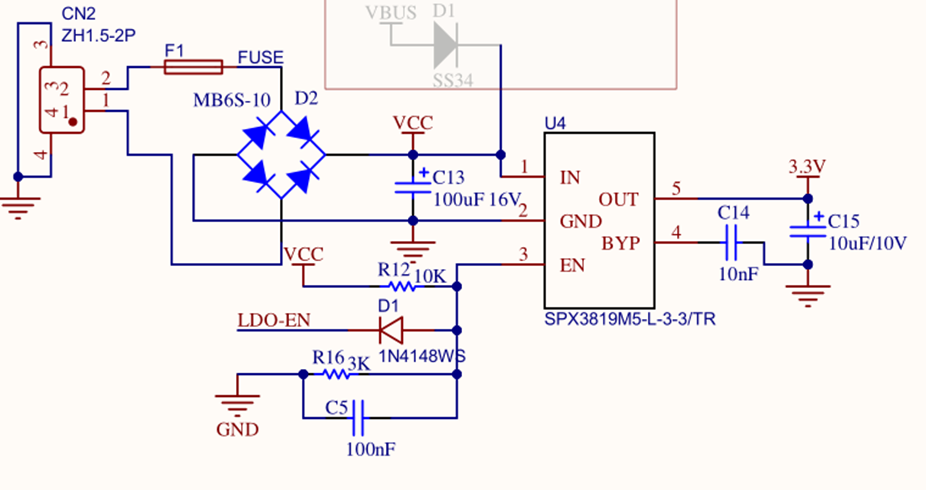

电源防反接电路

CN2是个防反接插座；

F1是个自恢复保险丝；

MB6S是个整流桥电路，主要是这个模块实现的防反接效果；

SPX3819是个电平转换模块，封装挺小的；LDO-EN是用来控制SPX3819是否使能的；

R12\R16\C5\D1是用来达到等VCC稳定后，SPX3819才使能的效果；

光耦隔离电路

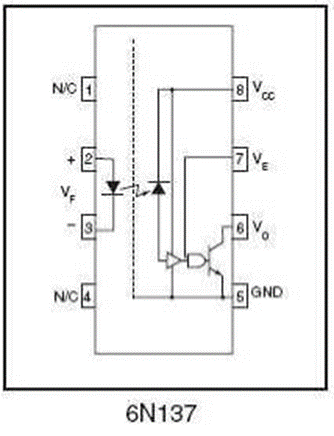

6N137光耦合器是一款用于单通道的高速光耦合器；

上面电路是用来隔离232信号的；

6N137光耦合器是一款用于单通道的高速光耦合器，其内部有一个850nm波长AlGaAsLED和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL兼容，高速(典型为10MBd)，5mA的极小输入电流。

6n137：信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路；

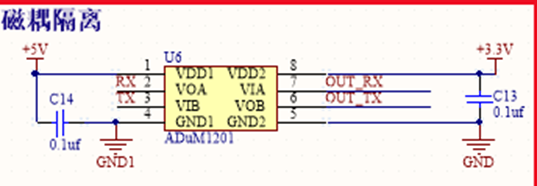

串口磁耦隔离电路

ADuM120x 是双通道数字隔离器。

隔离器件将高速CMOS与单芯片变压器技术融为一体，

具有优于光耦合器替代器件的出色性能特征。

ADUM1201基于ADI专利的iCoupler数字隔离器

采用平面磁场专利隔离技术速度更高最高速率可以达到125Mbps。

功耗更低功耗低于同数据传输率时传统光电隔离器的1/10，

最小工作电流0.8mA。性能更高时序精度，瞬态共模抑制力，通道间匹配程度均优于传统光电隔离器。

比光耦：不需要外部电路、功耗低、速度快
