具有 MOSFET 的电压到电流 (V-I) 转换器电路

设计说明

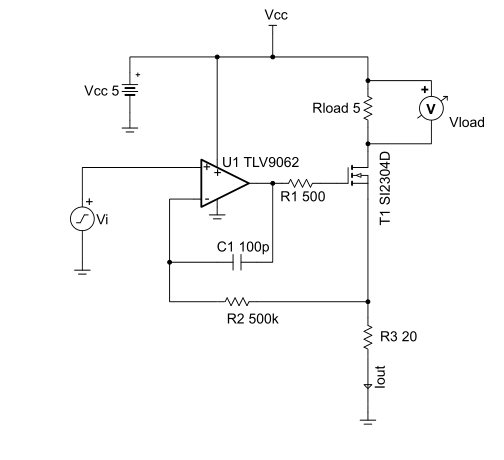

该单电源、低侧、V-I 转换器向可以连接到比运算放大器电源电压更高的电压的负载提供经过良好调节的电流。该
电路接受介于 0V 和 2V 之间的输入电压，将其转换为介于 0mA 和 100mA 之间的电流。通过将低侧电流检测电
阻 R3 上的压降反馈到运算放大器的反相输入来精确调节电流。

设计说明

1.需要具有轨到轨输入 (RRI) 或扩展到 GND 的共模电压的器件。
2.R1 有助于将放大器与 MOSFET 栅极的容性负载隔离。
3.反馈元件 R2 和 C1 提供补偿，可确保输入或负载瞬态期间的稳定性，也有助于降低噪声。R2 直接在电流设置
电阻器 (R3) 处提供直流反馈路径，C1 提供绕过 MOSFET 的高频反馈路径。
4.输入偏置电流会流经 R2，将导致直流误差。因此，与运算放大器的失调电压相比，需确保该误差尽量小。
5.在线性运行区域内使用运算放大器。线性输出摆幅通常在运算放大器数据表中的 AOL 测试条件下指定。

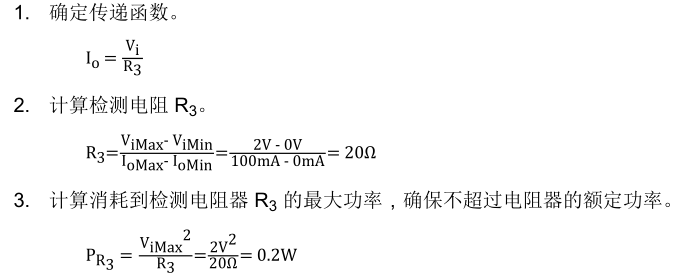

设计步骤
