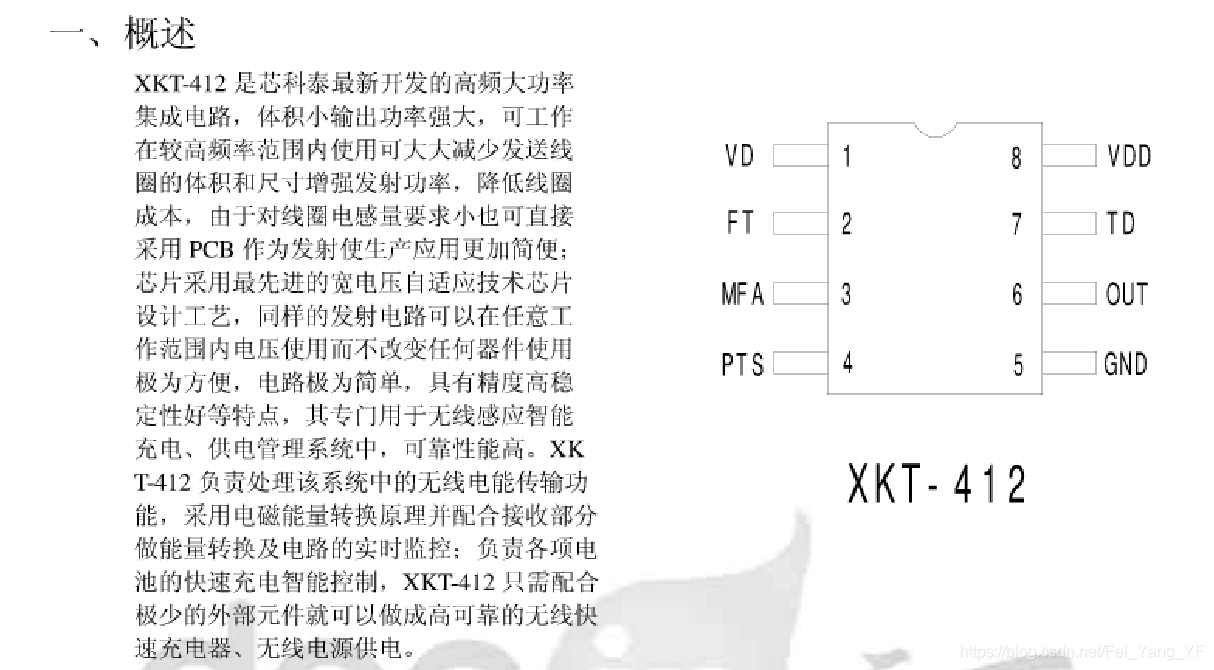

用的XKT-412和XKT-335作为发射端，5-12V输入，接收端5V，注意图中R1要从8.2K改为20K；线圈离太近会冒烟；电流太大会烧毁芯片，用普通的1000MA以下220V变压器即可；注意散热

T3168作为接收端
