ST官网获取并生成常用PCB EDA工具的原理图库和封装库方法

1 下载库文件

1.1 进入官网

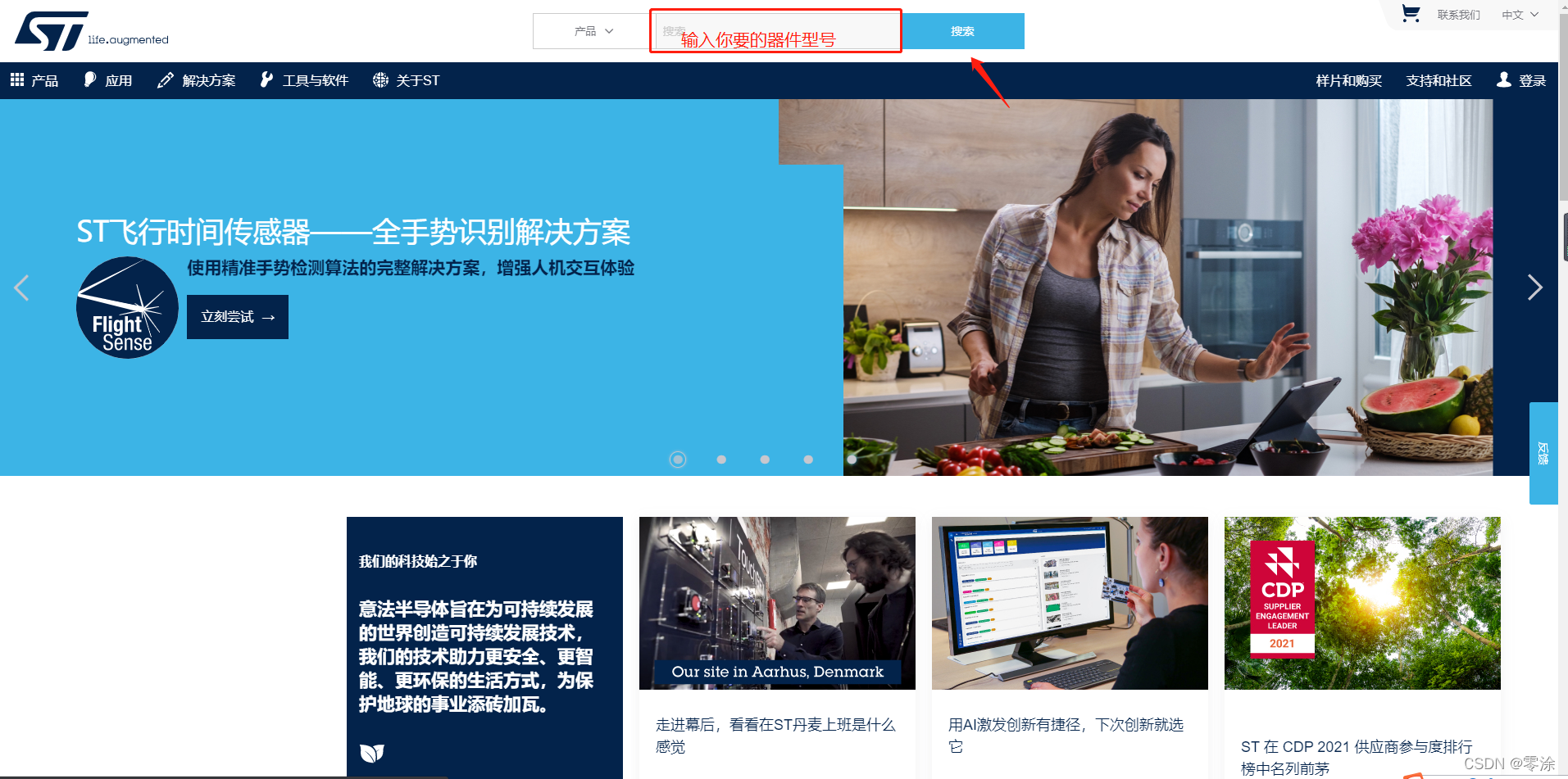

查找ST的官网地址:网址: https://www.st.com/content/st_com/zh.html 在搜索框中输入你想要的芯片型号,这里以STM32F103C6T6为例
在这里插入图片描述

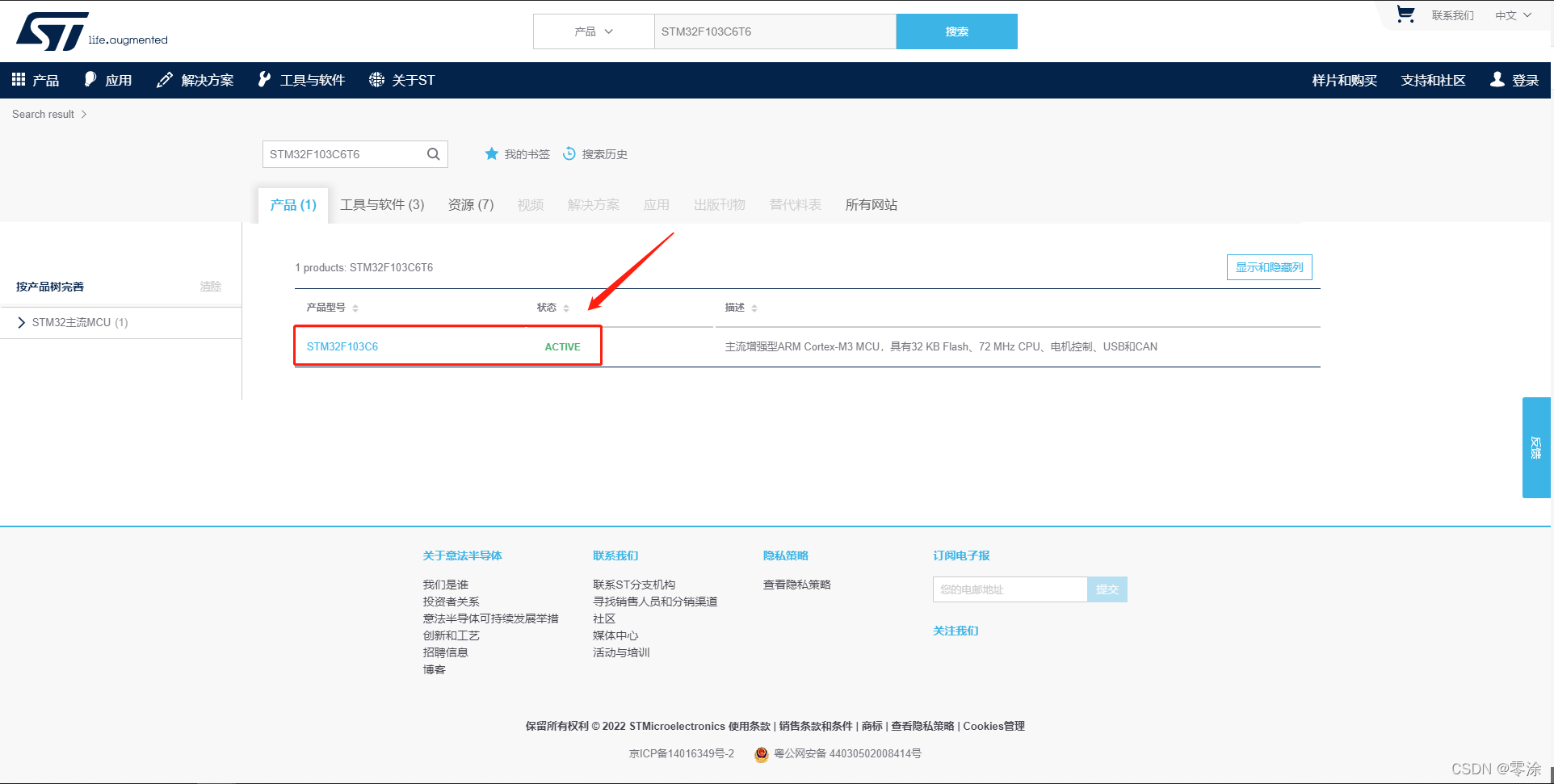

选择需要的芯片
在这里插入图片描述

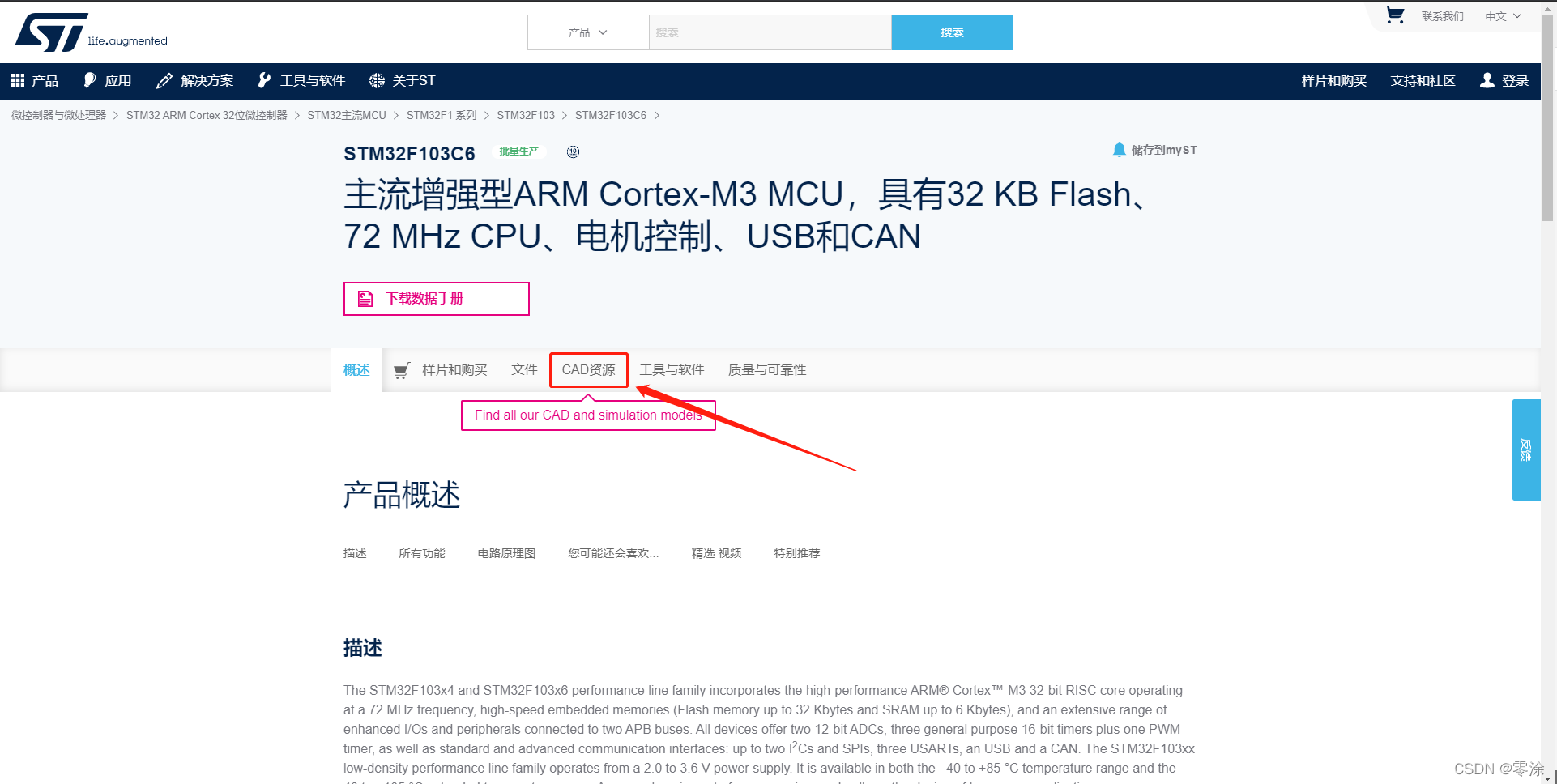

点击CAD资源
在这里插入图片描述

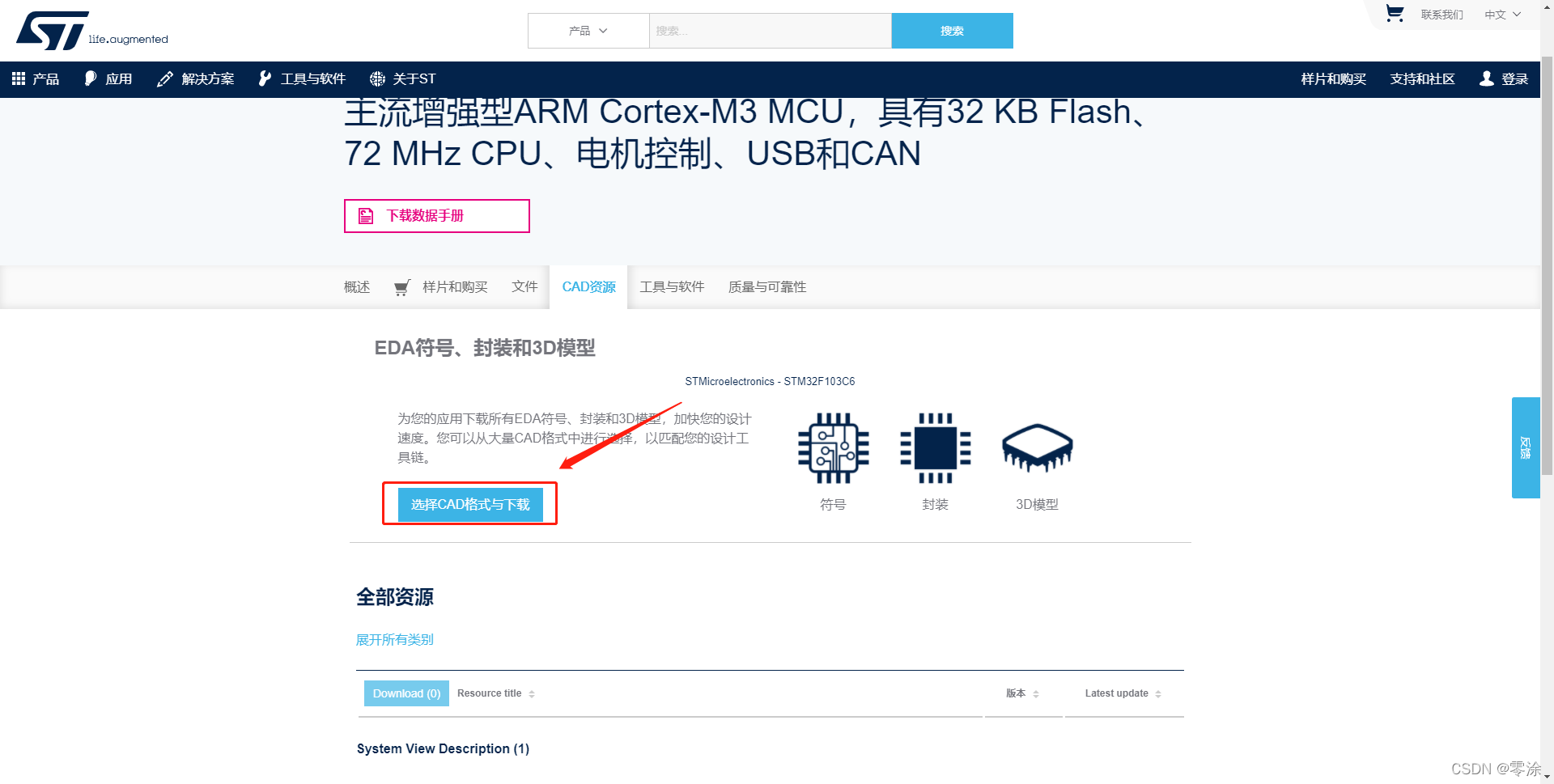

再选择CAD格式与下载
在这里插入图片描述

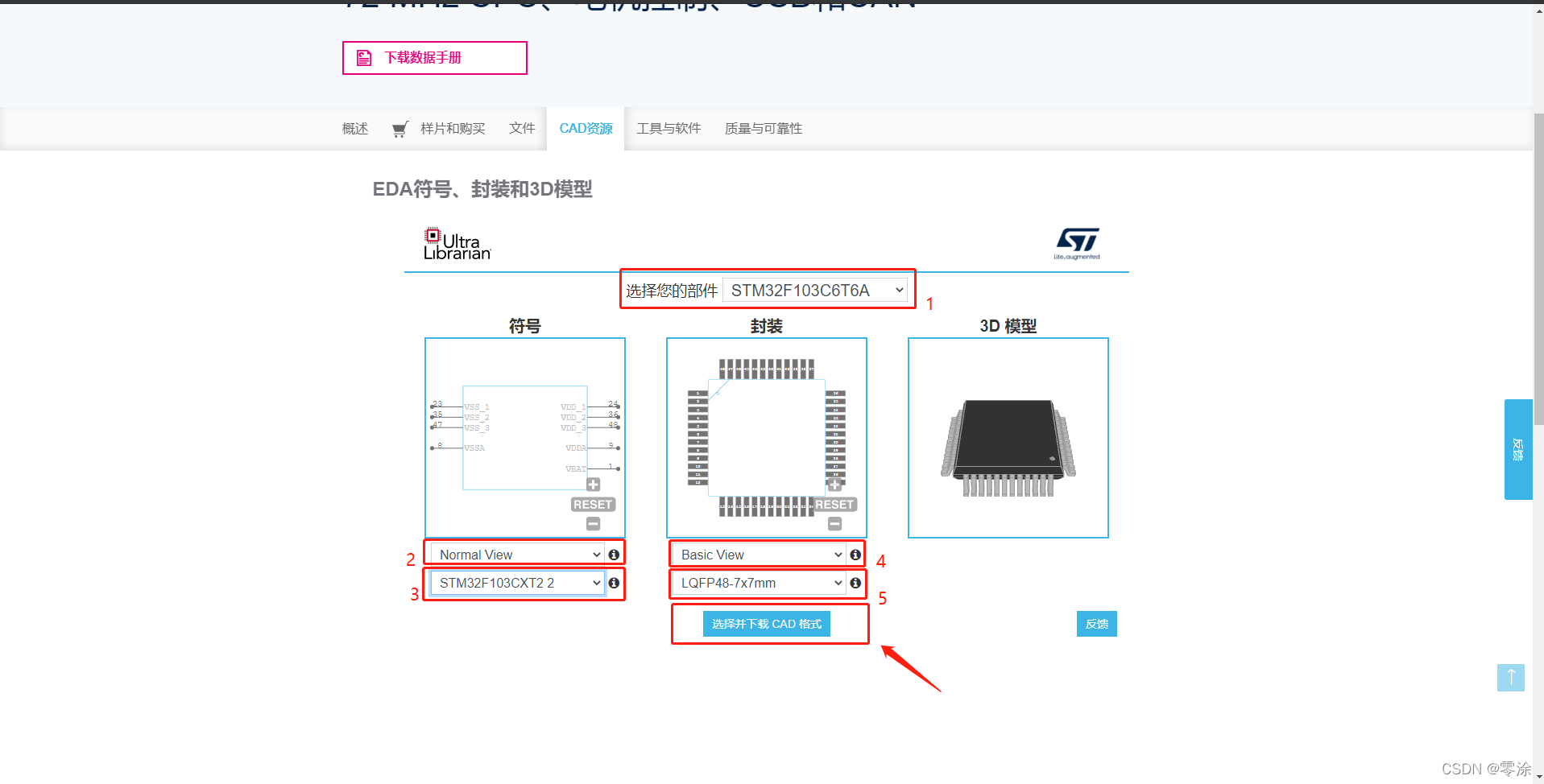

1.2 配置器件库

  • 标号1选择芯片型号
  • 标号2选择原理图库视图,相关选项解释点击后面的 i 选项
  • 标号3选择PCB封装的视图,有简约视图和详细视图
  • 标号4选择该芯片的封装类似
    配置好后点击选择并下载CAD格式。
    在这里插入图片描述

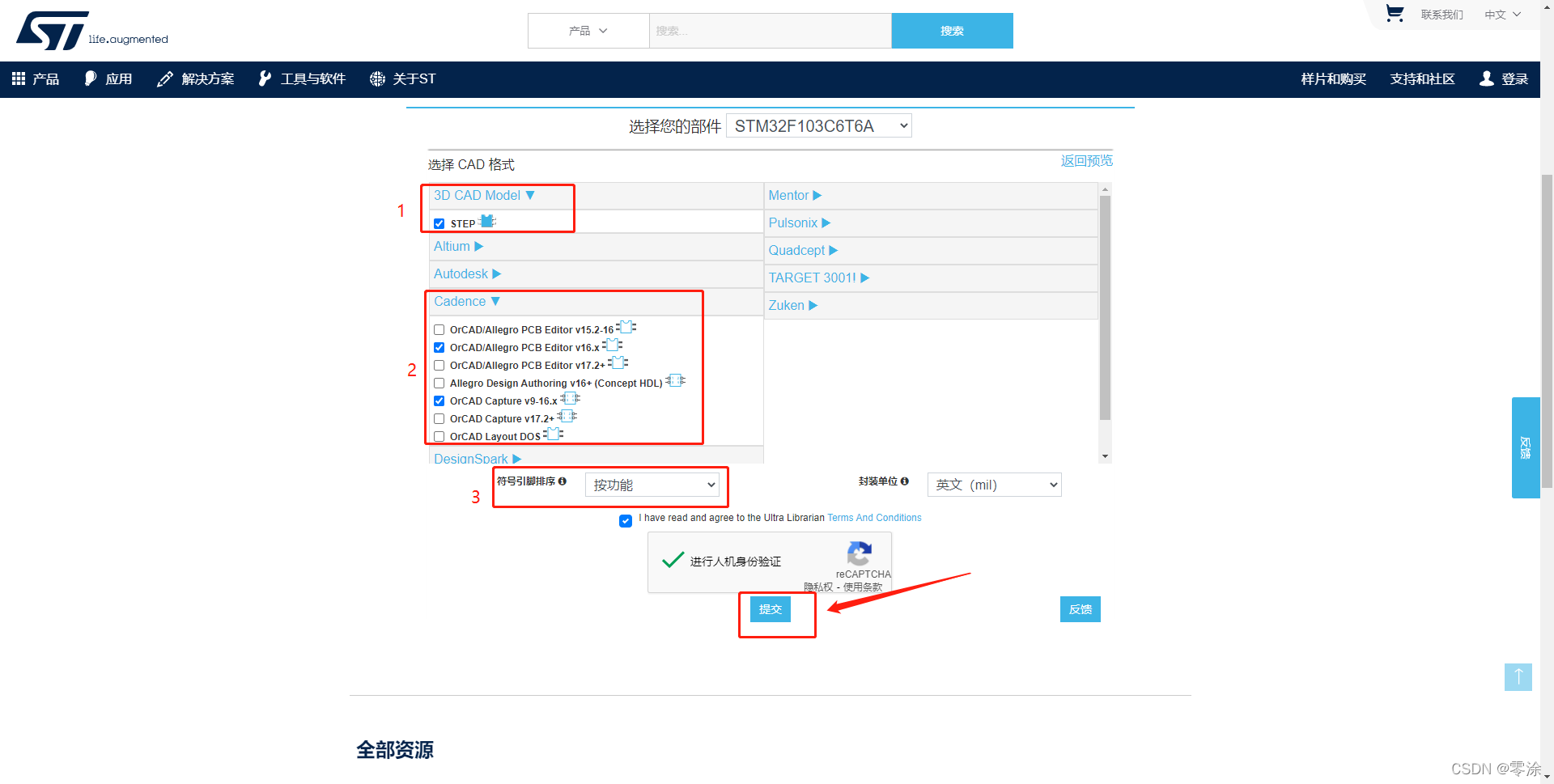

  • 标号1处选择是否要3D封装
  • 标号2处选择Cadecnce的软件版本(我的是16.6),其他EDA软件选择其他的配置选项
  • 标号3处选择原理图库管脚的排布顺序,建议选择按功能
    选择完这些后进行认证完就可以下载库文件了
    在这里插入图片描述

2 导入EDA软件(以cadence为例)

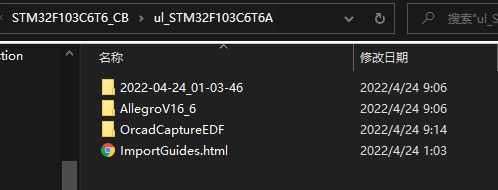

下载的文件包含如下的文件夹,其中2022-04-24_01-03-46包含3D文件、AllergoV16_6包含的是封装文件,OrcadCaptureEDF包含的是原理图库文件。
在这里插入图片描述

2.1 生成原理图库

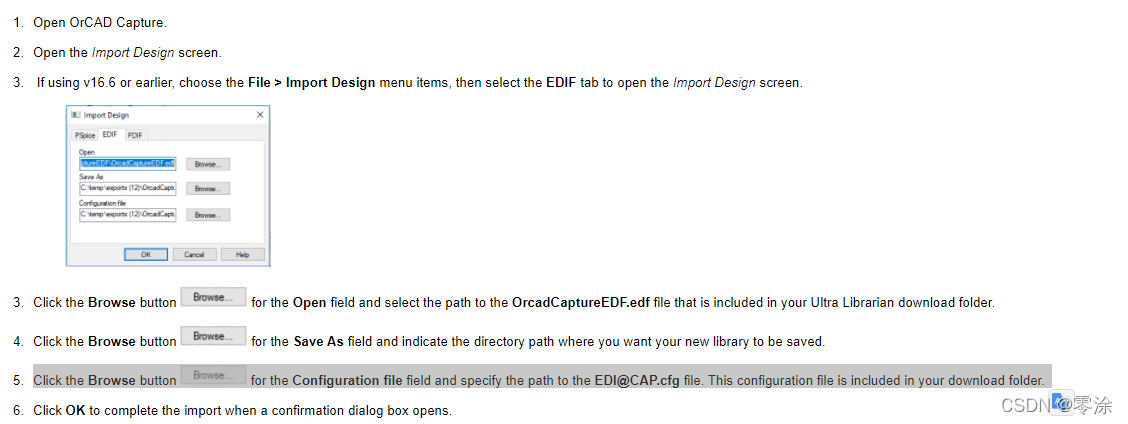

导入教程查看OrcadCaptureEDF下的ImportGuide.html文件, 如下图所示,首先打开OrCAD软件,点击File->Import Design, 出现步骤3所示的对话框,然后选择EDIF

  • 点击第一个Browse选择原理图库文件路径:OrcadCaptureEDF下的后缀名为edf文件
  • 点击第二个Browse选择原理图库保存的路径(本次采用放在同一目录)
  • 点击第三个Browse选择原理图库文件路径:OrcadCaptureEDF下的后缀名为cfg文件
    最后点击OK就可以生产原理图库了。
    在这里插入图片描述
    点击OK后会在原理图库文件下生成一个OLB文件, 直接用orcad capture软件打开即可。
