AD 原理图导入PCB

在原理图中设置格点大小的快捷键： VGS

在原理图中快速跳转到元件：JC

---

在绘制 PCB 之前我们首先要做的是把原理图与我们 PCB 进行交互导入。

确保这个 PCB 文件一定在当前工程中，如果是 “Free Documents” 是不能导入成功的，这一点一定要注意

1. 导入PCB有两种方法：

（1）在完整工程下，双击打开原理图，在原理图编辑界面中执行菜单命令“设计-Update PCB Document Demo.PcbDoc”

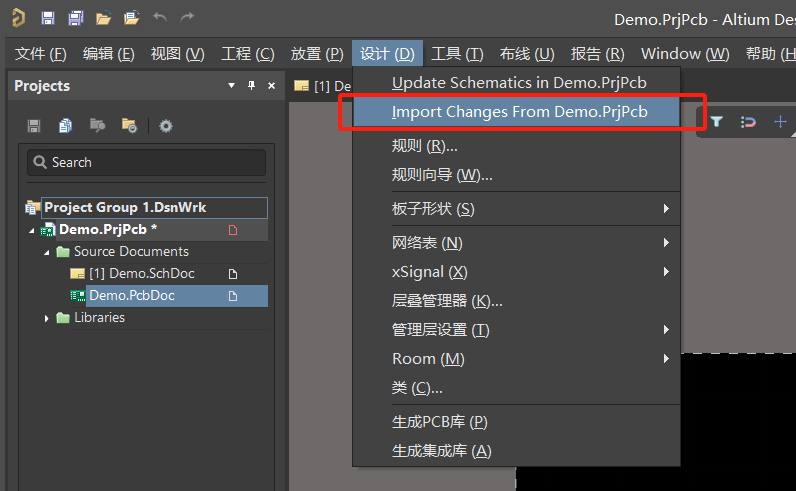

（2）或者在 PCB 设计交互界面中，执行菜单命令“设计-lmportChanges From Demo.PrjPcb”

2. 进入导入执行窗口，单击“执行变更”按钮可以进行导入操作，通过右边的“状态”栏可以查看导入状态，钩表示导入没问题，错又表示导入存在问题。通过发现导入问题、修正问题、再导入的重复操作，直至“状态”栏中全部为对钩为止。

3. 也可以点击‘仅显示错误’，可以看到错误信息

点击报告变更，并导入到桌面，查找原因

有可能出现的问题：
