本教程详细介绍了HFSS 2018软件中波端口激励的使用，包括模式驱动和终端驱动两种方法。在模式驱动部分，以长方体结构为例，演示了如何设置面为波端口，选择并配置积分线，以及归一化和平移参数。而在终端驱动部分，针对微带线结构，讲解了如何设置终端驱动的波端口，遵循微分线规则，并完成端口激励的添加与检查。
4. 波端口激励具体操作（HFSS 2018版实操）
对于HFSS中的模式驱动和终端驱动这两种不同的求解类型，波端口的激励设置也是不同的，分别对模式驱动和终端驱动进行求解。
4-1 模式驱动（长方体结构）
这是一个面作为波端口激励
设置分配边界和激励
屏幕右键 > Selection Mode > Face > 点击要选中的端口表面 为波端口

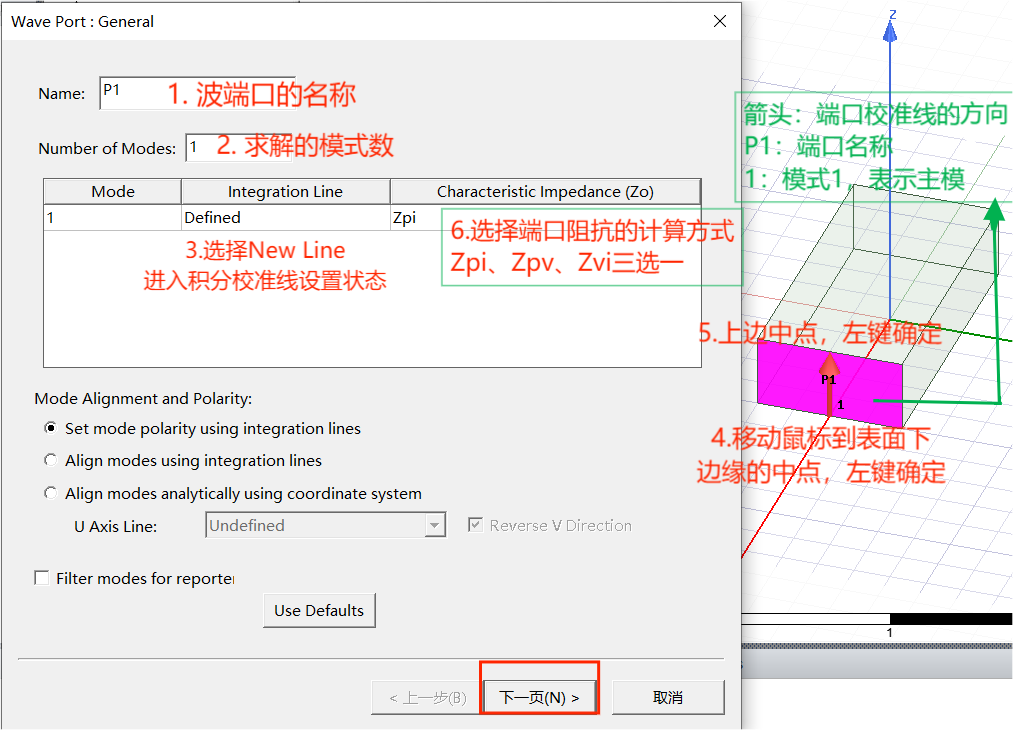

打开波端口激励设置的对话框：屏幕右键 > Assign Excitation > Wave port >设置波端口的积分线:Name：P1（波端口的名称）> Number of Modes：1（波导类所要分析的模式数(这里只分析主模 选1)）> Integration Line ：New Line(设置波端口的基分线)；回到assign模型窗口：移动选中表面的下边缘中点位置 鼠标变为▲ 左键确定 > 向上移动鼠标 变为▲ 左键确定；

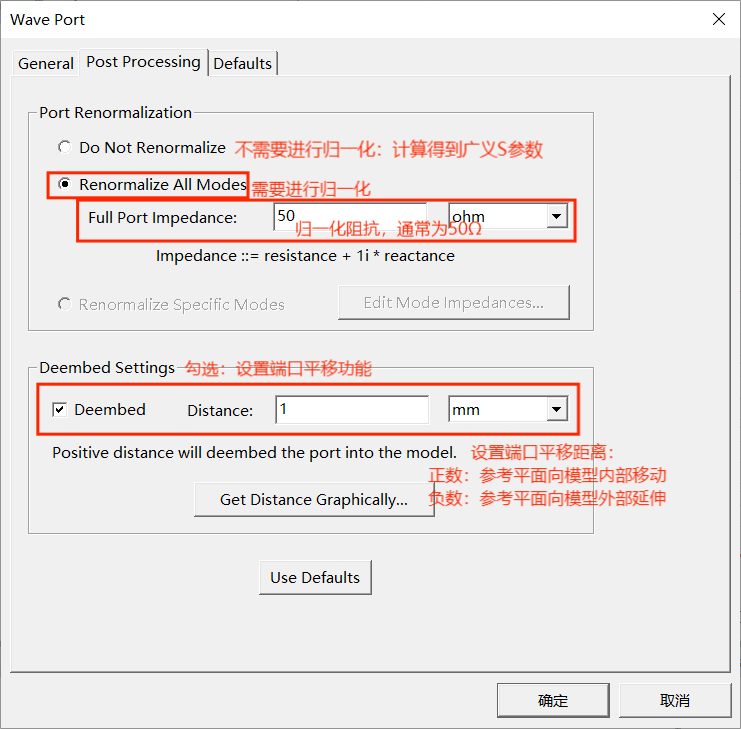

下一步 :设置归一化和平移参数> 完成（已将该端口设置成波端口激励）（可打开工程树 TeeModel > Excitation > P1 找到P1）

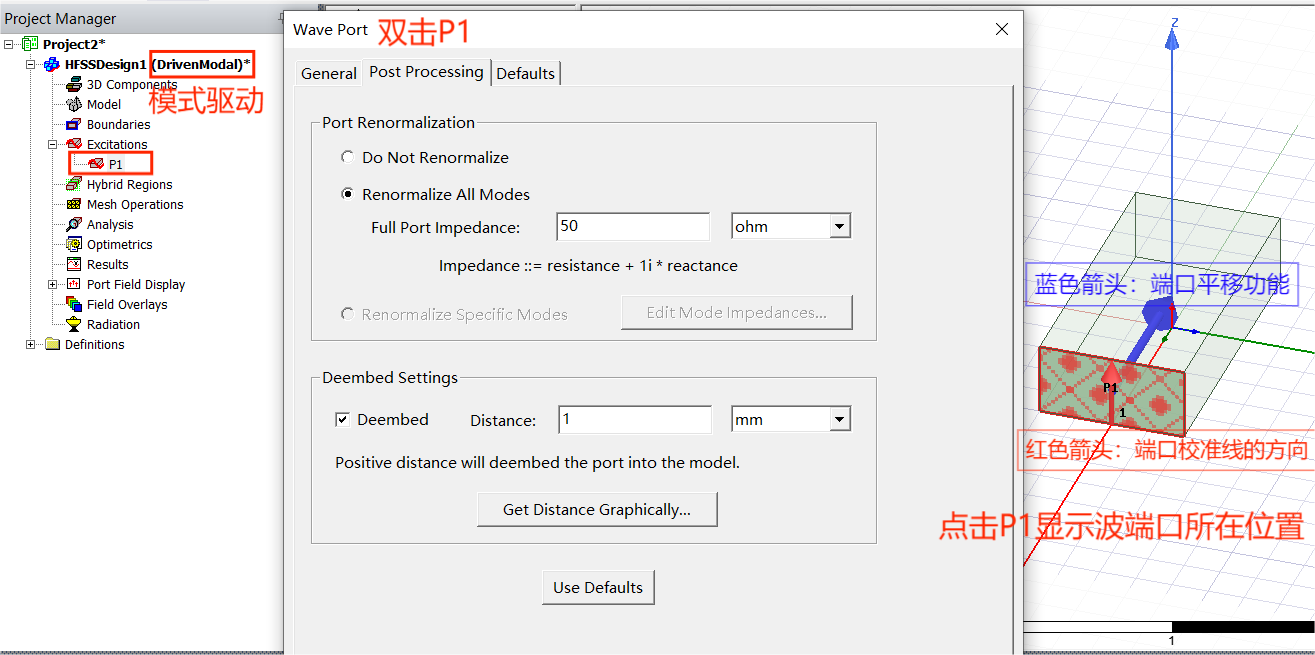

添加后查看或修改波端口激励：
4-2 终端驱动（微带线结构）
微带线结构

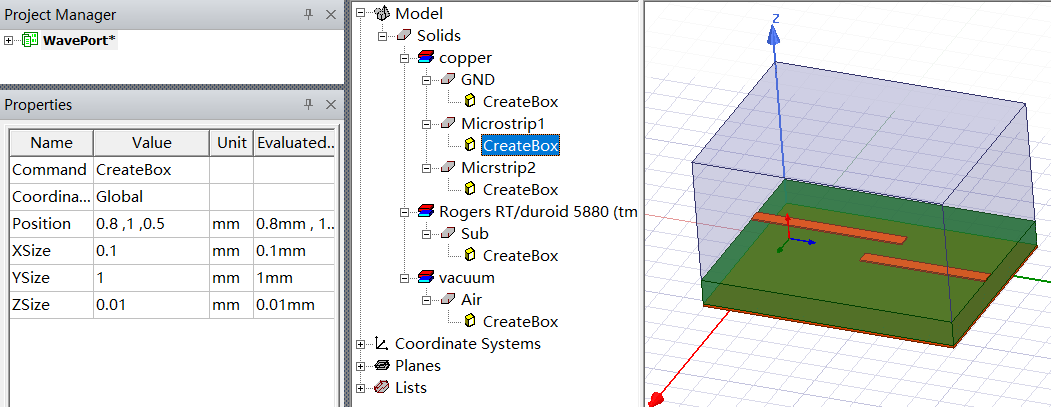

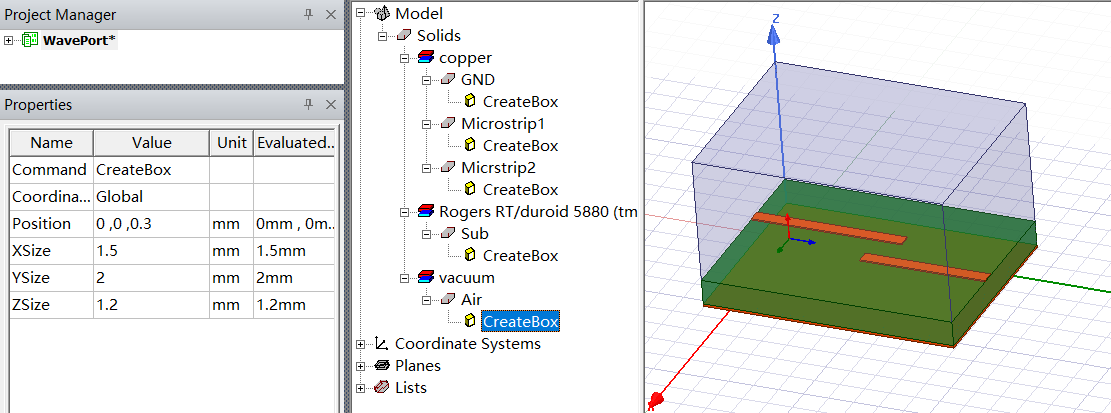

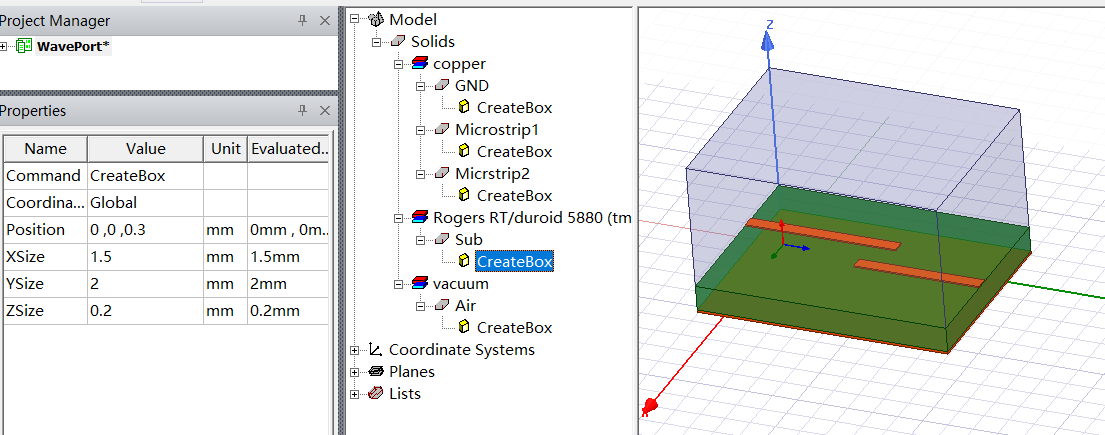

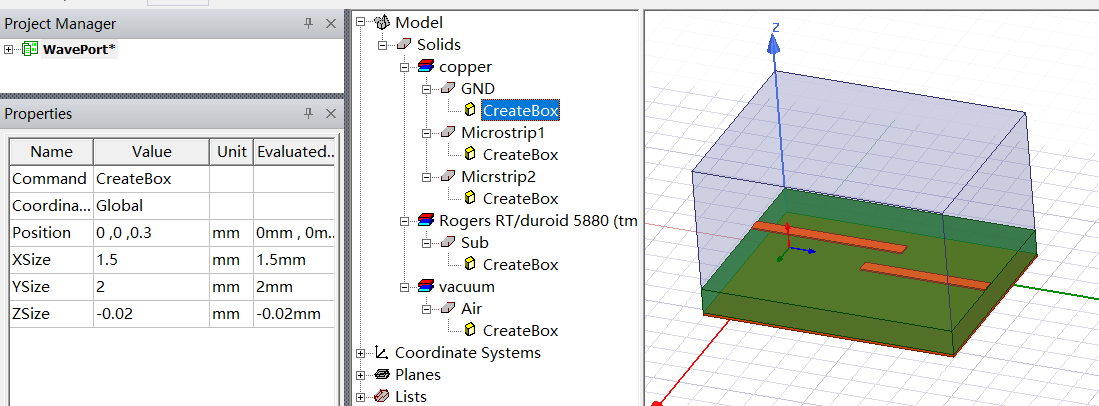

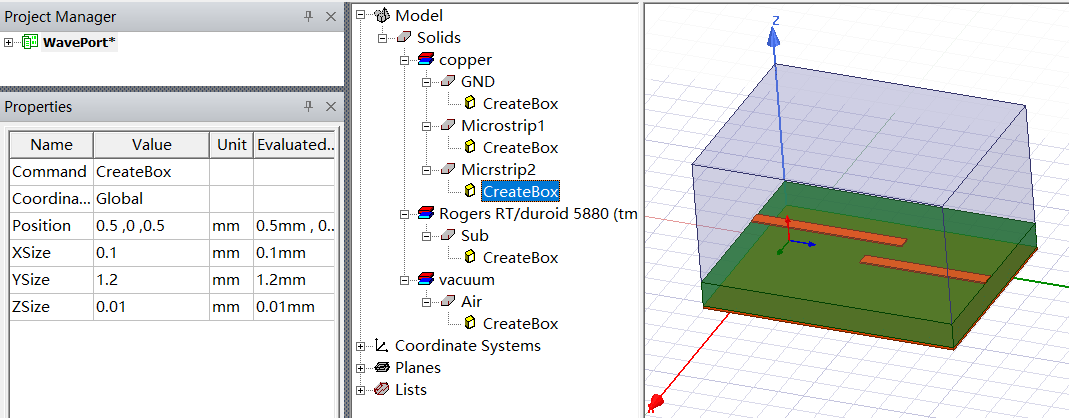

微带线模型建模：

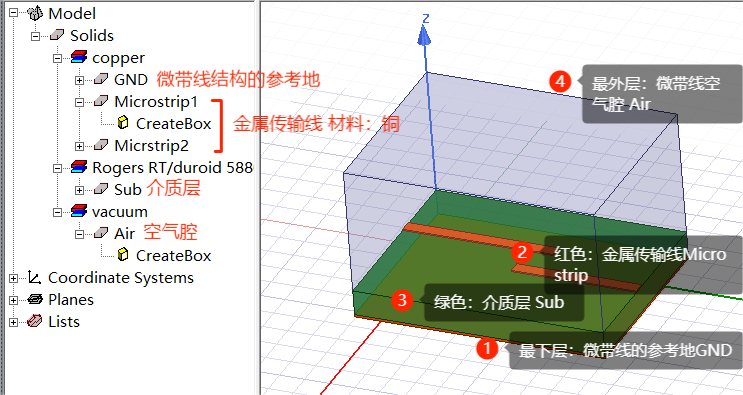

微带线模型
设置求解类型：HFSS > Solution Type > Teminal(终端驱动)
设置分配边界和激励：

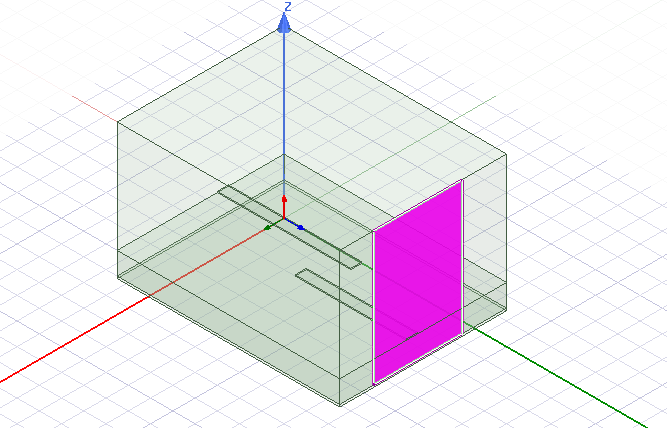

添加矩形面用作波端口激励平面，根据微分线规则进行设置
给模型添加端口激励：
进入波端口表面的位置：屏幕右键 > Selection Mode > Face > 点击要选中的端口表面为波端口
打开波端口激励设置的对话框：屏幕右键 > Assign Excitation > Wave port >设置波端口的终端线：

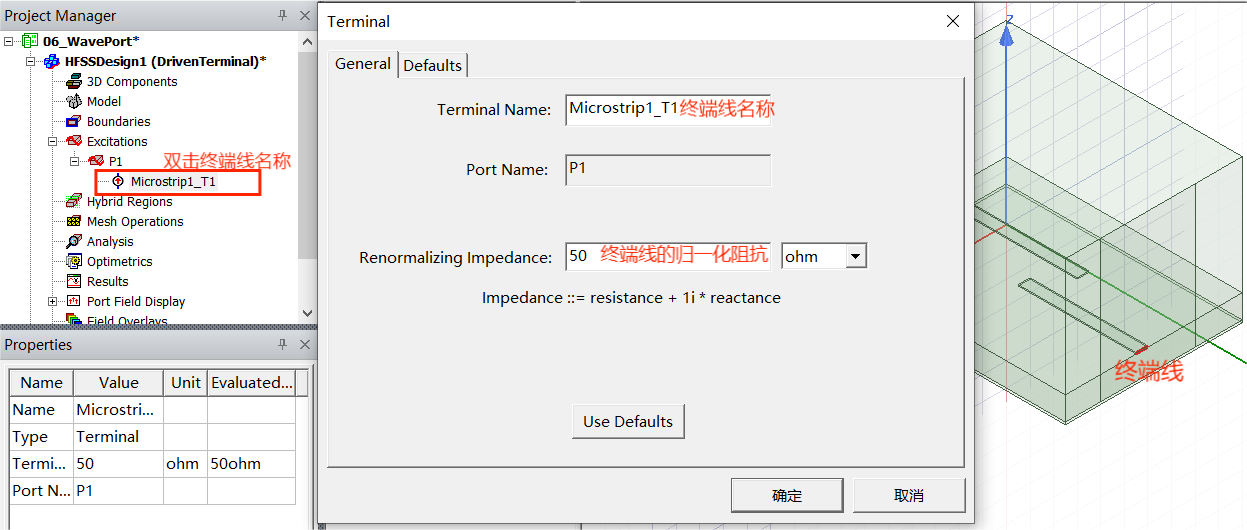

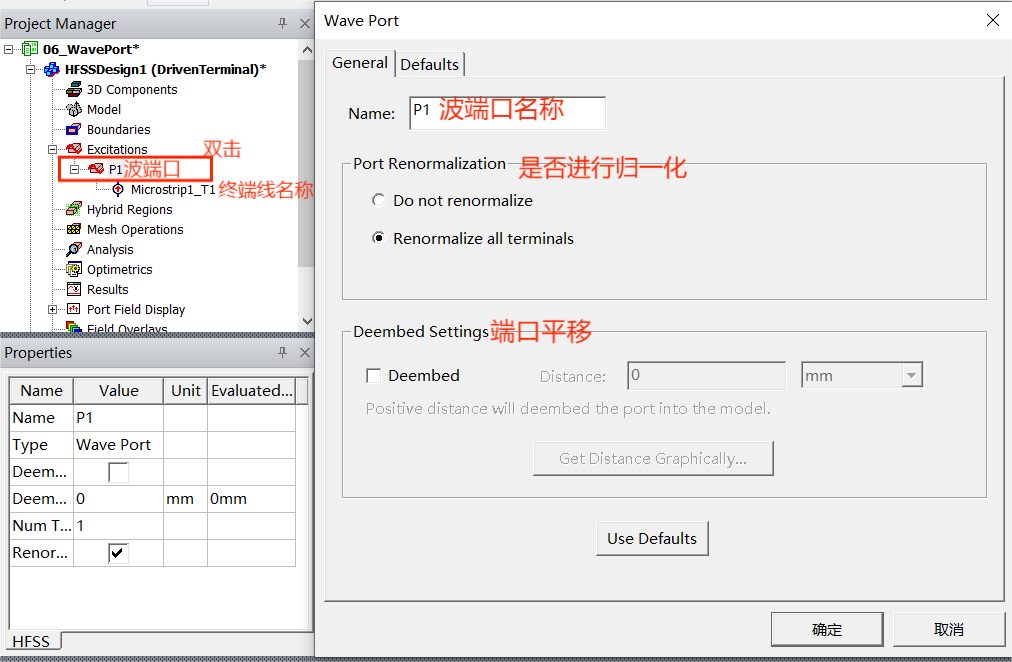

添加后查看或修改波端口激励：
