【硬件学习】Type-C接口

---

一、参考文章

---

（一） Type-c的24\16\6Pin引脚定义

• 一文读懂USB TypeC与USB-PD。TypeC引脚定义-24P 16P 6P，CC1、CC2的作用，USB-PD介绍，USB2.0/3.0接口类型一览
• 快充协议介绍（包含USB-PD）——b站视频

（二） DFP、UFP、CC等关键词的解析

• Type-C和PD有何不同？CC、UFP、DFP、DRP关键名词用途解析
• USB Type-C Configuration Channel (CC)引脚功能介绍

---

二、USB Type-C性能特点

---

1.母座与公头连接时，接口可翻转
2.在24Pin的引脚下，支持USB 2.0, USB 3.0（即USB 3.1 Gen1）和 USB 3.1 Gen2标准等，以及多种第三方协议，如：HDMI

---

三、USB Type-C分类

---

按照接口引脚的数量，可以大致分为 24Pin、16Pin、6Pin 的 Type-C（在上文中列出的参考文章写的很棒）。
我仅对三种类型做一下简单的概述：

• 24Pin为全功能,但一般的 MCU 并不支持 USB 3.0，USB 2.0 在绝大多数情况都可以满足需求
• 16Pin在24Pin全功能的基础上对 USB 3.0 的相关引脚进行了阉割，二者唯一的区别就是有无 USB 3.0/3.1 的高速传输
• 在日常生活中，很多产品甚至并不需要 USB 通信。所以在6Pin的版本中，仅保留了 VBUS、GND、CC1、CC2 这四类引脚。
  根据我的设计需求仅需要用到6Pin的类型，下文将对6Pin的Type-C进行详细的讲解。

---

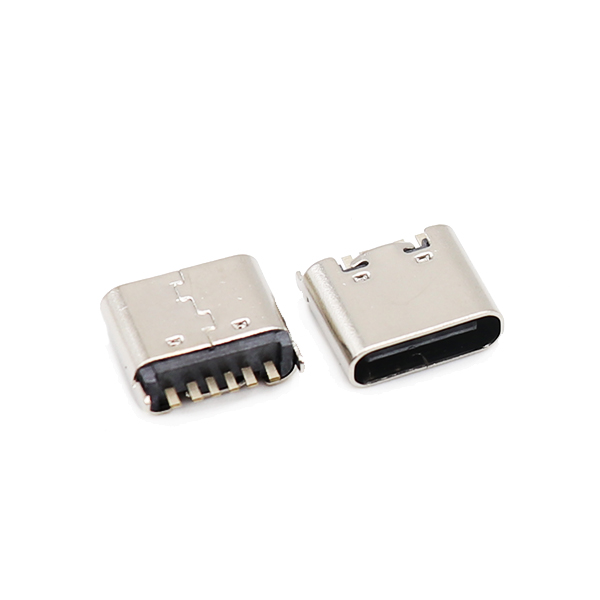

四、6Pin USB Type-C

---

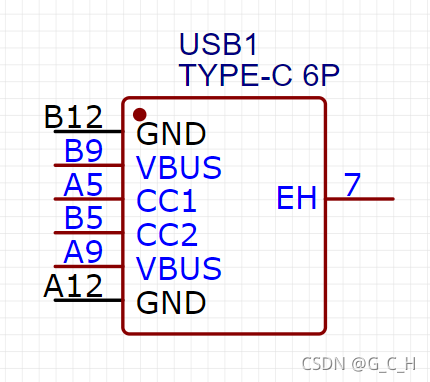

封装如下：

CC1与CC2
USB-PD对电源设备的识别 是依靠这两个引脚的，向供电端请求电源供给。在简单的设计中，通过CC1和CC2各自独立 下拉一个5.1k电阻到地 即可。而对于需要用到大功率供电或者高清视频传输功能的嵌入式设计，则必须要使用USB-PD控制芯片。（ 树莓派4上面的这个USB-C接口，其CC1和CC2是连接在一起的，并共用了一个5.1k的电阻下拉到地。由于它少使用了一个5.1k电阻，使得其与许多USB Type-C的充电器不兼容，供电翻车）

VBUS与GND
VBUS 为总线电源，GND 做到共地即可。

以上内容如有侵权，请联系我进行删除~
上文内容的深度有限，各位看完如果有不同的理解都可以进行留言或者私信哦~ 欢迎各位前来更正！！
