【Verilog】【Vivado】计数器示例

使用计数器，让板载led每0.5秒改变一次状态。

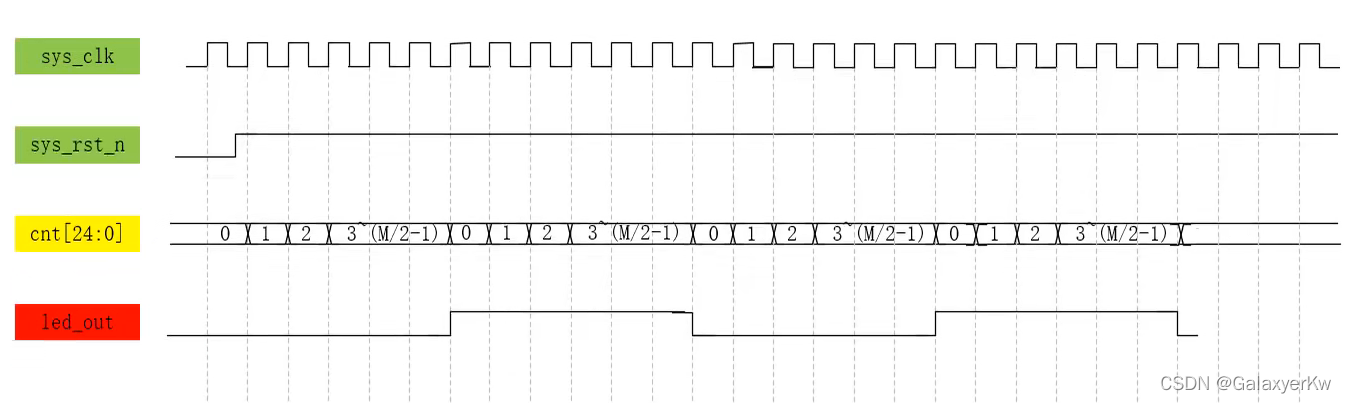

时序原理

说明：

系统时钟频率100MHz。在未分频情况下，(上升沿计数)计数一次的时间是1/100M = 0.01us = 10ns。在1s内的10ns个数记为M， M=1/10n = 1*10^8个。由于计数器从0开始计数，因此计数峰值是M-1,即一个计数周期计数M-1=9999999次。

计数器cnt模块：

module counter
#(
    parameter   CNT_MAX = 25'd24_999_999   //parameter定义参数（宏定义）
)
(
    input   wire    sys_clk,
    input   wire    sys_rst_n,

    output  reg    led_out
);

reg     [24:0]  cnt; //25位宽的计数器

/* 计数器cnt */
always@ (posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)  //复位信号有效时（复位时），cnt清零
        cnt <= 25'd0;
    else if (cnt == CNT_MAX)   //计数到最大值，cnt清零
        cnt <= 25'd0;
    else
        cnt <= cnt + 25'd1;    //每个时钟上升沿cnt自增1

/* 由计数器控制的器件led */
always@ (posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)   //初始状态
        led_out = 1'b0;
    else if (cnt == CNT_MAX)  //计数器cnt记满一次，led电平反转一次
        led_out = ~led_out;
    else     //cnt未记满，led电平保持
        led_out = led_out;

endmodule

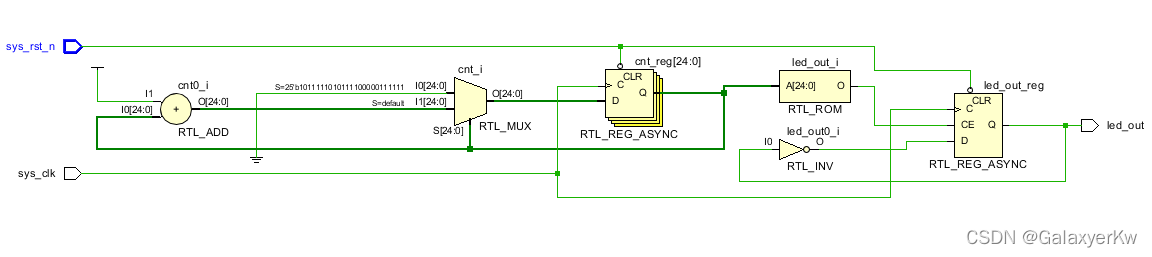

模块rtl示意图：

模拟程序：

`timescale 1ns / 1ns
module tb_counter();

reg     sys_clk;
reg     sys_rst_n;
wire    led_out;

initial
    begin
        sys_clk = 1'b1;
        sys_rst_n <= 1'b0;
        #20
        sys_rst_n <= 1'b1;
    end

always #10  sys_clk = ~sys_clk;  //产生时钟信号：每10ns反转一次，T=50MHz

counter     //实例化counter,实例化名称写在宏定义后
#(
    .CNT_MAX(25'd24)
)counter_inst
(
    .sys_clk(sys_clk),
    .sys_rst_n(sys_rst_n),
    .led_out(led_out)
);
endmodule

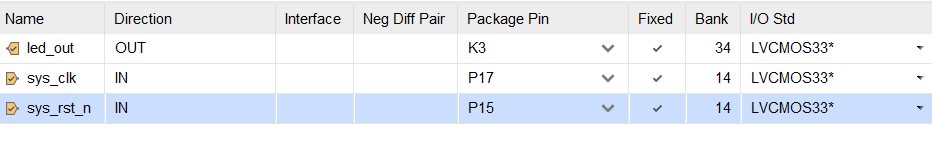

管脚绑定：

（本文使用的XILINX板子型号：xc7a35tcsg324-1，其他型号的管脚绑定请自行查看技术文档）

上电测试

生成比特流文件后上电测试。
