本文介绍了5G NR下行同步信号SSB的时频资源分布，包括PSS、SSS和PBCH。SSB占用20个RB，4个symbol，其中PSS在符号0，SSS+PBCH在符号2，PBCH在符号1和3。SSB在频域的放置灵活，可置于带宽任意位置。对于SSB的绝对位置，NSA和SA组网有不同的获取方式。此外，SSB的时域发送位置由SSB pattern决定，并在half frame内完成映射。SSB的广播周期可通过SIB1或RRC配置，默认为half frame，初始小区选择时为2 frames。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本人微信公众号GiveMe5G，欢迎订阅学习讨论！

SSB（Synchronization Signal Block）是5G NR下行同步的核心所在，包括PSS，SSS和PBCH。想了解某个信道或者信号，最好先知道它长什么样子，本文将带你了解SSB的时频资源分布是什么样子的：

1）SSB相对时频位置：PSS/SSS/PBCH在一个SSB内是如何摆放的，频域上占多少子载波，时域上占多少symbol，SSB配置在整个带宽的什么位置？

2）SSB绝对时频位置：SSB的绝对频点信息怎么获得的，SSB是在哪个slot/symbol上发送的？

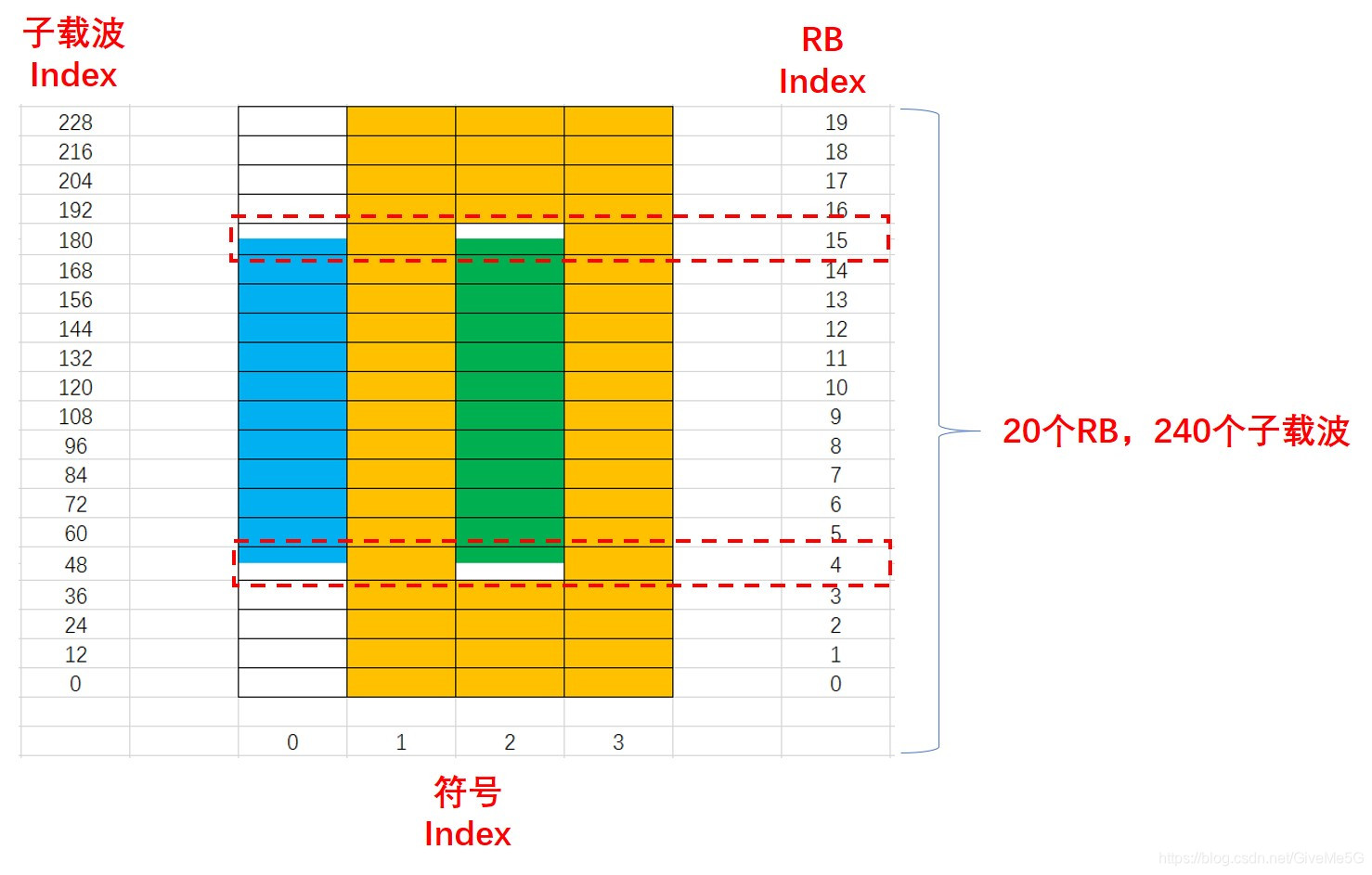

在这里插入图片描述
先来回答第1个问题，整个SSB频域上占20个RB，时域上占用连续的4个symbol。再仔细观察下这个分布图，有何分布特点呢？

1）符号0上映射的是PSS，从子载波56到182，共127个子载波。127个子载波正常来讲需要127/12=11个RB就够了，但PSS实际上占用了12个RB，采用了10个全占RB+2个部分占的RB。这两个特殊的RB即使上图的RB4和RB15（红色虚线框标注），对于RB4，子载波48-55这8个子载波是未被占有的，56-59这4个子载波是被占有的；对于RB15，子载波180-182这3
