前言
本篇主要涉及CSI-RS序列生成、CSI-RS资源映射等内容。有关UE上报CSI的过程，包括CSI报告设置、CSI资源设置等CSI架构相关的内容将另起篇幅。
1. CSI-RS概述
信道状态信息参考信号（Channel State Information Reference Signal，CSI-RS）是NR中用于下行信道状态信息测量的一类参考信号 [1]。
在LTE第一个版本（Release 8）中，下行传输方向的信道状态信息由设备在所谓的小区特定参考信号（Cell-specific Reference Signal，CRS）上测量获得（有关CRS可参考 [2]）。LTE中，CRS在每个长度为1 ms的子帧内的整个载波带宽上传输，因此CRS可以被认为是一直存在的且可被整个小区覆盖范围内的所有UE接收从而进行信道测量 [1]。
LTE Release 10引入了CSI-RS，作为CRS的补充。与CRS不同的是，CSI-RS不再是持续发送，UE只能在网络明确配置了CSI-RS的情况下才能使用其进行信道测量 [1]。
LTE引入CSI-RS最初的目的是为了支持4层以上的空分复用。LTE Release 8中，CRS最多只支持4个天线端口（Antenna Port，AP），也就是最多只支持4层空分复用。如果要CRS支持4层以上的空分复用，那么会造成资源的巨大开销和浪费。因此，LTE从Release 10开始引入了CSI-RS。然而，人们很快发现，相比CRS，CSI-RS在信道测量方面更加灵活高效。因此，在LTE的后续版本中，CSI-RS的概念和应用范围得到了进一步拓展，例如对干扰估计和多点传输的支持 [1]。
NR弃用了CRS，但是沿用了CSI-RS并拓展了其应用范围。NR的核心设计原则之一就是尽可能避免所谓的“always on”的信号。因此，NR中没有类似CRS的信号。NR中唯一的“always on”信号是SS/PBCH Block（SSB）。但是相比LTE CRS，SSB只在有限的带宽和更大的周期上传输。SSB也可用于诸如路径损耗、平均信道质量等的测量。但是，由于有限的带宽和低占空比，SSB并不适合精准详细的信道测量，因为信道在时间和频率上是快速变化的。因此，SSB主要用于小区选择、重选及切换等移动性测量和管理，而CSI-RS则主要用于下行CSI的测量和上报，如CQI、RI和PMI等 [1]。
具体地，NR中每个CSI-RS可配置1、2、4、8、12、16、24、32个天线端口（从天线端口3000开始编号），并主要用于以下几个方面 [3]：
- 下行信道状态信息获取：UE把测量的CSI反馈给基站，基站既可以根据CSI实现切换与信道依赖性的调度和链路自适应。例如，确定MCS、RB资源分配，也可以根据CSI实现多用户复用（MU-MIMO）的传输。
- 波束管理：UE和基站侧波束的赋形权值的获取，用于支持波束管理过程。
- 精准的时频跟踪：通过设置跟踪参考信号（Tracking Reference Signal，TRS）来实现。
- 移动性管理：通过对本小区和邻小区CSI-RS获取，来完成UE的移动性管理相关的测量要求，这是对基于SSB测量的补充。
- 速率匹配：通过零功率CSI-RS（Zero-power CSI-RS，ZP CSI-RS）的设置完成PDSCH上RE粒度的速率匹配功能。
2. CSI-RS序列生成
CSI-RS序列
r
(
m
)
r(m)
r(m)定义如下 [4]：
r
(
m
)
=
1
2
(
1
−
2
⋅
c
(
2
m
)
)
+
j
1
2
(
1
−
2
⋅
c
(
2
m
+
1
)
)
(2-1)
r(m)=\frac{1}{\sqrt{2}}\left(1 - 2 \cdot c(2m) \right) + j\frac{1}{\sqrt{2}}\left(1 - 2 \cdot c(2m+1) \right) \tag{2-1}
r(m)=21(1−2⋅c(2m))+j21(1−2⋅c(2m+1))(2-1)，其中伪随机序列
c
(
i
)
c(i)
c(i)的定义如下 [4]：
c
(
n
)
=
(
x
1
(
n
+
N
c
)
+
x
2
(
n
+
N
c
)
)
mod
2
x
1
(
n
+
31
)
=
(
x
1
(
n
+
3
)
+
x
1
(
n
)
)
mod
2
x
2
(
n
+
31
)
=
(
x
2
(
n
+
3
)
+
x
2
(
n
+
2
)
+
x
2
(
n
+
1
)
+
x
2
(
n
)
)
mod
2
(2-2)
\begin{aligned} c(n) &=\left( x_1(n+N_c) + x_2(n+N_c) \right) ~\text{mod}~2 \\ x_1(n+31) & = \left( x_1(n+3) + x_1(n) \right)~\text{mod}~2 \\ x_2(n+31) & = \left( x_2(n+3) + x_2(n+2) + x_2(n+1) + x_2(n) \right)~\text{mod}~2 \tag{2-2} \end{aligned}
c(n)x1(n+31)x2(n+31)=(x1(n+Nc)+x2(n+Nc)) mod 2=(x1(n+3)+x1(n)) mod 2=(x2(n+3)+x2(n+2)+x2(n+1)+x2(n)) mod 2(2-2)其中
N
c
=
1600
N_c=1600
Nc=1600。
c
(
i
)
c(i)
c(i)也被称作Gold序列。有关Gold序列，请参考 [5] 。
伪随机序列 c ( i ) c(i) c(i)应根据下式进行初始化 [4]： c i n i t = ( 2 10 ( N s y m b s l o t n s , f μ + l + 1 ) ( 2 n I D + 1 ) + n I D ) mod 2 31 (2-3) c_{\rm init} = \left( 2^{10} \left( N_{\rm symb}^{\rm slot} n_{\rm s,f}^{\mu} + l + 1 \right) \left( 2 n_{\rm ID} +1 \right) + n_{\rm ID} \right) \text{mod}~2^{31} \tag{2-3} cinit=(210(Nsymbslotns,fμ+l+1)(2nID+1)+nID)mod 231(2-3)，其中 n s , f μ n_{\rm s,f}^{\mu} ns,fμ是无线帧内的时隙号， l l l是时隙内的OFDM符号号， n I D n_{\rm ID} nID等于高层参数scramblingID或sequenceGenerationConfig，其取值范围为0~1023。
3. CSI-RS CDM类型
NR中，1个CSI-RS最多可以配置32个天线端口。CSI-RS是基于每个UE来配置的，但需要注意的是这并不意味着只有这个UE可以使用该CSI-RS。使用相同资源集的CSI-RS也可以被分别配置给多个UE使用，也就是说多个UE之间可以共用单个CSI-RS [1]。

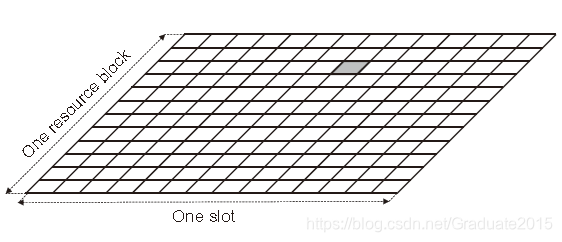

1个单端口的CSI-RS在1个时隙 × \times × 1个RB（为方便起见，我们将其记作RB/时隙块）内占用1个资源单元（Resource Element，RE），如下图3-1所示。CSI-RS可以配置到任何位置，只要避开CORESET、DMRS、SSB的位置 [1]。
1个多端口的CSI-RS可以被看作多个正交传输的单端口CSI-RS，每个单端口CSI-RS共享相同的时频资源。这种共享是通过码域共享、频域共享、时域共享的组合实现的 [1]：
- 码分复用（Code Division Multiplexing，CDM）：不同天线端口的CSI-RS在相同时频资源上传输，通过正交掩码（Orthogonal Cover Code，OCC）的方式加以区分
- 频分复用（Frequency Division Multiplexing，FDM）：不同天线端口的CSI-RS在同一OFDM符号内的不同子载波上传输
- 时分复用（Time Division Multiplexing，TDM）：不同天线端口的CSI-RS在不同OFDM符号上传输
3GPP针对CSI-RS，定义了4种类型的CDM：
- noCDM：1个RE对应1个天线端口，没有码分复用，如图3-1所示

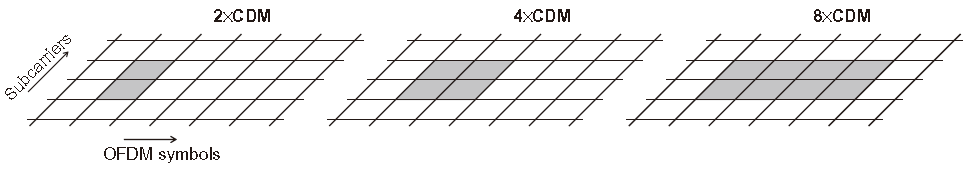

- fd-CDM2：简称CDM2，占用2个RE（频域上连续2个子载波，时域上1个OFDM符号），通过码分复用的方式实现2个天线端口的复用，如图3-2左边所示
- cdm4-FD2-TD2：简称CDM4，占用4个RE（频域上连续2个子载波，时域上连续2个OFDM符号），通过码分复用的方式实现4个天线端口的复用，如图3-2中间所示
- cdm8-FD2-TD4：简称CDM8，占用8个RE（频域上连续2个子载波，时域上连续4个OFDM符号），通过码分复用的方式实现8个天线端口的复用，如图3-2右边所示
以CDM2为例，这两个天线端口的CSI-RS在两个RE上使用了相互正交的序列，即正交掩码，这样就可以将这两个天线端口区分开来，如图3-3所示。有关如何确定每个天线端口上的正交掩码，我们会在下一节CSI-RS资源映射部分介绍。
基于上述四种CDM类型，再结合FDM、TDM就可以灵活实现不同的端口配置。一般来说，一个N-天线端口的CSI-RS在每个RB/时隙块内占用N个RE [1]。

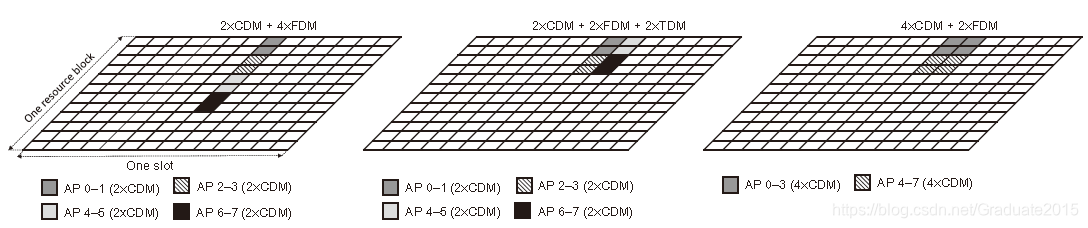

首先需要明确的一点是，不是说2、4、8个天线端口配置下，就必须对应使用CDM2、CDM4、CDM8。以8天线端口CSI-RS为例，其有3种结构或者说实现方式（这也是协议中规定的8天线端口CSI-RS的3种结构，详见下一节CSI-RS资源映射部分）：（1）2×CDM + 4×FDM，即CDM2在频域上复用4次，对应表4-1中的Row 6，如下图3-4中左边所示。（2）2×CDM + 2×FDM + 2×TDM，即CDM2分别在频域和时域上复用2次，对应表4-1中的Row 7，如下图3-4中中间所示。（3）4×CDM + 2×FDM，即CDM4在频域上复用2次，对应表4-1中的Row 8，如下图3-4中右边所示。有意思的是，8天线端口CSI-RS并没有直接使用CDM8来实现。
对于更高天线端口数的配置，还是通过灵活地组合CDM、TDM、FDM来实现。以32天线端口CSI-RS为例，其有3种结构或者说实现方式，图3-5是其中一种，对应表4-1中的Row 18（图3-5中2xCDM应改为8xCDM）。
这里需要介绍一下CDM组（CDM Group）的概念。一个CDM组对应一个特定的CDM类型。例如，图3-4中8天线端口CSI-RS的3种实现方式，分别有4、4、2个CDM组，每个CDM组对应一个CDM2、CDM2、CDM4类型。图3-5中32天线端口CSI-RS的实现方式对应4个CDM组，每个CDM组对应一个CDM8类型。显而易见，CDM尺寸与CDM组数的乘积等于天线端口数。
下面，我们将更详细地介绍CDM是如何在CSI-RS资源映射中工作的。
4. CSI-RS资源映射
对于每个配置的CSI-RS，CSI-RS序列
r
(
m
)
r(m)
r(m)到RE
(
k
,
l
)
p
,
μ
(k,l)_{p,\mu}
(k,l)p,μ的映射关系如下 [4]：
a
k
,
l
(
p
,
μ
)
=
β
C
S
I
R
S
w
f
(
k
′
)
w
t
(
l
′
)
r
l
,
n
s
,
f
(
m
′
)
m
′
=
⌊
n
α
⌋
+
k
′
+
⌊
k
ˉ
ρ
N
S
C
R
B
⌋
k
=
n
N
S
C
R
B
+
k
ˉ
+
k
′
l
=
l
ˉ
+
l
′
α
=
{
ρ
for
X
=
1
2
ρ
for
X
>
1
n
=
0
,
1
,
⋯
(4-1)
\begin{aligned} a_{k,l}^{(p,\mu)} &= \beta_{\rm CSIRS} w_{\rm f}(k') w_{\rm t}(l') r_{l,n_{\rm s,f}} (m') \\ m'&=\lfloor n \alpha \rfloor + k' + \lfloor \frac{\bar{k} \rho}{N_{\rm SC}^{\rm RB}} \rfloor \\ k &= n N_{\rm SC}^{\rm RB} + \bar{k} + k' \\ l &= \bar{l} + l' \\ \alpha &= \left\{ \begin{aligned} \rho ~~\text{for}~X=1 \\ 2 \rho ~~\text{for}~X > 1 \\ \end{aligned} \right. \\ n &= 0,1,\cdots \end{aligned} \tag{4-1}
ak,l(p,μ)m′klαn=βCSIRSwf(k′)wt(l′)rl,ns,f(m′)=⌊nα⌋+k′+⌊NSCRBkˉρ⌋=nNSCRB+kˉ+k′=lˉ+l′={ρ for X=12ρ for X>1=0,1,⋯(4-1)，其中
p
p
p是天线端口，
μ
\mu
μ是子载波间隔配置，
k
k
k和
l
l
l是CSI-RS所占RE在整个资源网格上的频域和时域位置，
β
C
S
I
R
S
\beta_{\rm CSIRS}
βCSIRS是CSI-RS的RE相对于SSB的RE的功率偏置，对于非零功率CSI-RS（Non-Zero Power CSI-RS，NZP CSI-RS），
β
C
S
I
R
S
\beta_{\rm CSIRS}
βCSIRS应大于0（由NZP-CSI-RS-Resource IE中的高层参数powerControlOffsetSS给出），
N
S
C
R
B
=
12
N_{\rm SC}^{\rm RB}=12
NSCRB=12，其他参数由下表4-1给出。
k
=
0
k=0
k=0的参考点是公共资源块（Common Resource Block，CRB） 0的子载波0，即Point A。
4.1 CSI-RS在一个RB/时隙块中的资源映射

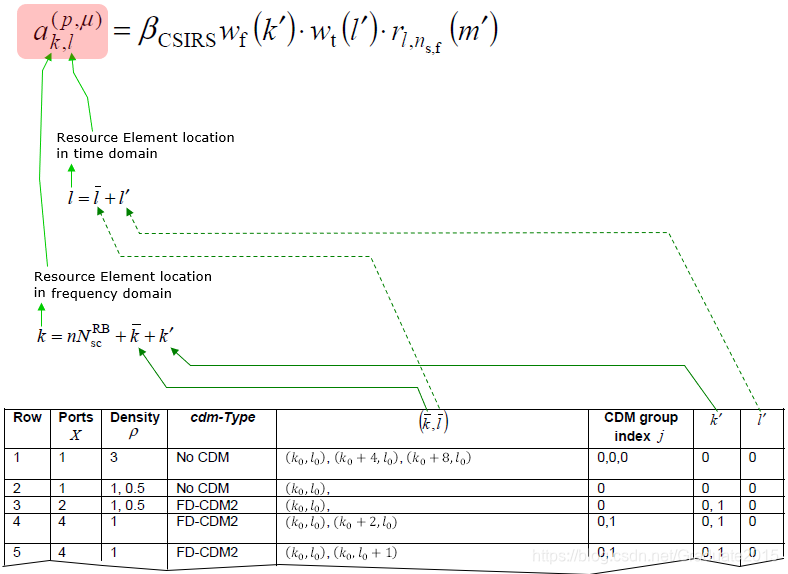

我们先关注一下CSI-RS在1个时隙 × \times × 1个RB的RB/时隙块内的资源映射。我们先忽略上式（4-1）中 k k k的表达式中的 n N S C R B n N_{\rm SC}^{\rm RB} nNSCRB项，因为该项只指示了CSI-RS所在RB的位置，即CSI-RS位于哪个RB上，而CSI-RS在每个RB内的位置其实是一样的，并由 k ˉ + k ′ \bar{k} + k' kˉ+k′指示。

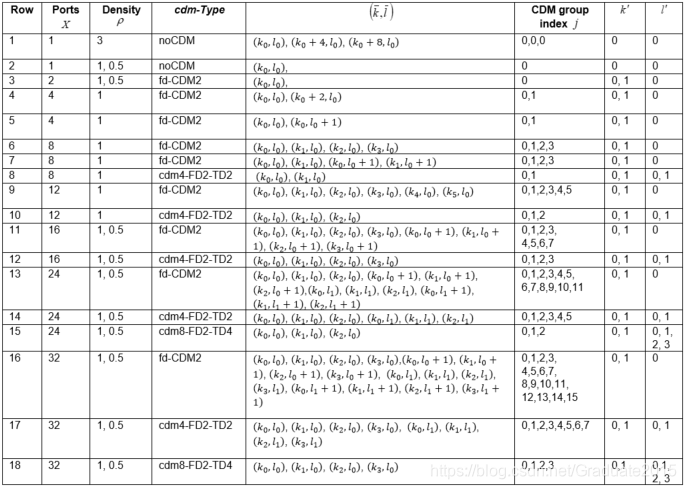

CSI-RS在1个RB/时隙块中的资源映射由下表4-1给出：
-
X：CSI-RS的天线端口数
由高层参数nrofPorts给出， X ∈ { 1 , 2 , 4 , 8 , 12 , 16 , 24 , 32 } X \in \{1,2,4,8,12,16,24,32\} X∈{1,2,4,8,12,16,24,32}。 -
ρ \rho ρ：CSI-RS在频域上的密度
由CSI-RS-ResourceMapping IE或CSI-RS-CellMobility IE中的高层参数density给出， ρ ∈ { 0.5 , 1 , 3 } \rho \in \{0.5,1,3\} ρ∈{0.5,1,3}。 ρ = 0.5 \rho=0.5 ρ=0.5表示每2个RB上只有1个RB上有CSI-RS， ρ = 1 \rho=1 ρ=1表示每个RB上均有CSI-RS， ρ = 3 \rho=3 ρ=3表示每个RB的3个RE上有CSI-RS。在density中需要另外1比特用于指示CSI-RS占用的是奇数RB还是偶数RB。
-
cdm-Type：CSI-RS的CDM类型
由CSI-RS-ResourceMapping IE中的高层参数cdm-Type给出。具体请参考第3章节内容。 -
( k ˉ , l ˉ ) (\bar{k},\bar{l}) (kˉ,lˉ)：CDM组的开始位置
该列下的元素与CDM group index列下的元素一一对应。以上表4-1中Row 8为例， ( k ˉ , l ˉ ) (\bar{k},\bar{l}) (kˉ,lˉ)有两个频率时间组合 ( k 0 , l 0 ) (k_0,l_0) (k0,l0)和 ( k 1 , l 0 ) (k_1,l_0) (k1,l0)，分别对应CDM组索引为0、1的CDM组。-
CDM组开始的频率位置由CSI-RS-ResourceMapping IE或CSI-RS-ResourceConfigMobility IE中的高层参数frequencyDomainAllocation给出。该参数是一个长度为3、4、6或12个比特的位图（Bitmap）：
- 对于表4-1中的Row 1，位图长度为4，即 [ b 3 , ⋯ , b 0 ] [b_3,\cdots,b_0] [b3,⋯,b0]， k i − 1 = f ( i ) k_{i-1}=f(i) ki−1=f(i)
- 对于表4-1中的Row 2，位图长度为12，即 [ b 11 , ⋯ , b 0 ] [b_{11},\cdots,b_0] [b11,⋯,b0]， k i − 1 = f ( i ) k_{i-1}=f(i) ki−1=f(i)
- 对于表4-1中的Row 4，位图长度为3，即 [ b 2 , ⋯ , b 0 ] [b_2,\cdots,b_0] [b2,⋯,b0]， k i − 1 = 4 f ( i ) k_{i-1}=4f(i) ki−1=4f(i)
- 对于表4-1中的其他情况，位图长度为6，即
[
b
5
,
⋯
,
b
0
]
[b_5,\cdots,b_0]
[b5,⋯,b0]，
k
i
−
1
=
2
f
(
i
)
k_{i-1}=2f(i)
ki−1=2f(i)
其中函数 f ( i ) f(i) f(i)表示位图中第 i i i个为1的比特所在位图中的位置。我们还是以上表4-1中Row 8为例。假设位图为000011，则第1个（ i = 1 i=1 i=1）和第2个（ i = 2 i=2 i=2）为1的比特所在位图中的位置为0和1，因此 f ( 1 ) = 0 f(1)=0 f(1)=0， f ( 2 ) = 1 f(2)=1 f(2)=1，从而 k 0 = 0 k_0=0 k0=0， k 1 = 2 k_1=2 k1=2。
-
CDM组开始的时间位置由CSI-RS-ResourceMapping IE或CSI-RS-ResourceConfigMobility IE中的高层参数firstOFDMSymbolInTimeDomain和firstOFDMSymbolInTimeDomain2给出。其中， l 0 ∈ { 0 , 1 , … , 13 } l_0 \in \{0,1,…,13\} l0∈{0,1,…,13}， l 1 ∈ { 2 , 3 , … , 12 } l_1 \in \{2,3,…,12\} l1∈{2,3,…,12}。
-
-
CDM group index j：CDM组索引
CDM组索引与CDM组时频位置 ( k ˉ , l ˉ ) (\bar{k},\bar{l}) (kˉ,lˉ)一一对应，并按照频域分配先增加，时域分配再增加的顺序编号。以上表4-1中Row 17为例，按照先频域后时域的顺序排列为 ( k 0 ， l 0 ) (k_0，l_0) (k0，l0)、 ( k 1 ， l 0 ) (k_1，l_0) (k1，l0)、 ( k 2 ， l 0 ) (k_2，l_0) (k2，l0)、 ( k 3 ， l 0 ) (k_3，l_0) (k3，l0)、 ( k 0 ， l 1 ) (k_0，l_1) (k0，l1)、 ( k 1 ， l 1 ) (k_1，l_1) (k1，l1)、 ( k 2 ， l 1 ) (k_2，l_1) (k2，l1)、 ( k 3 ， l 1 ) (k_3，l_1) (k3，l1)，对应编号为0、1、2、3、4、5、6、7。 -
k ′ k' k′、 l ′ l' l′：CDM组内的RE索引

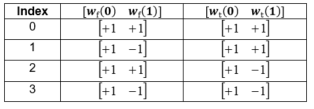

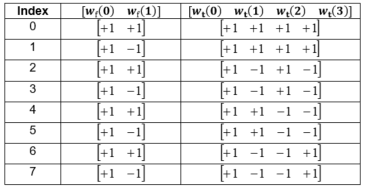

CDM组内每个RE上的正交掩码如下表4-2~表4-5所示。
CSI-RS天线端口号
p
p
p根据下式（4-2）进行编号 [4]：
p
=
3000
+
s
+
j
L
j
=
0
,
1
,
⋯
,
N
/
L
−
1
s
=
0
,
1
,
⋯
,
L
−
1
(4-2)
\begin{aligned} p &= 3000+s+jL \\ j &=0,1,\cdots,N/L-1\\ s &=0,1,\cdots,L-1 \end{aligned} \tag{4-2}
pjs=3000+s+jL=0,1,⋯,N/L−1=0,1,⋯,L−1(4-2)，其中j是CDM组索引，s为表4-2到表4-5中的索引，L是CDM组尺寸，
L
∈
{
1
,
2
,
4
,
8
}
L \in \{1,2,4,8\}
L∈{1,2,4,8}，N是CSI-RS端口数（上表4.1中的X）。

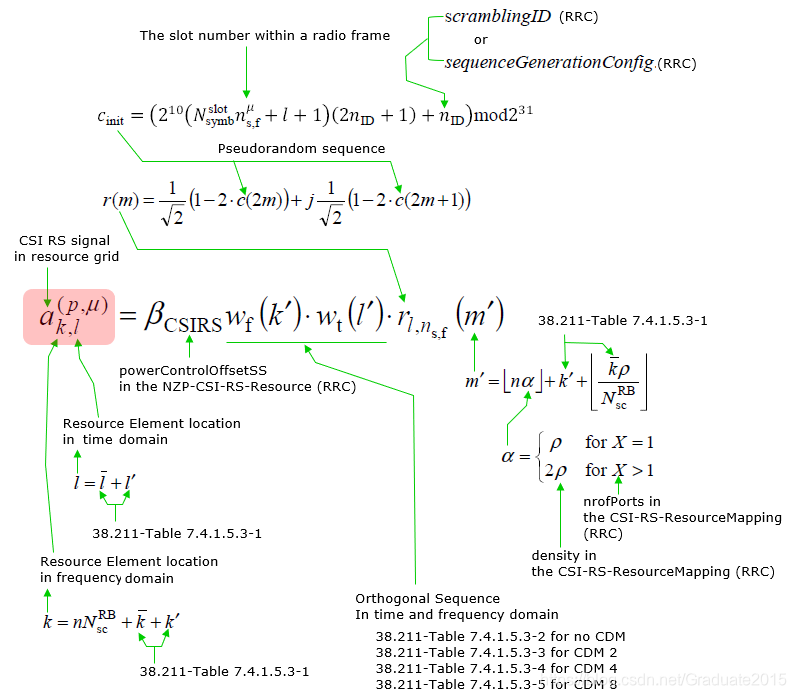

总结一下，CSI-RS在1个时隙 × \times × 1个RB的RB/时隙块内的资源映射如下图所示 [6]。
下面，以上表4-1中的Row 1、Row 2、Row 3、Row 8、Row17和Row 18为例，解释CSI-RS在1个RB/时隙块内的资源映射及天线端口的编号 [3]：
-
Case 1：Row 1，天线端口数 X = 1 X=1 X=1，密度 ρ = 3 \rho=3 ρ=3，cdm-Type为“noCDM”，frequencyDomainAllocation为0010，firstOFDMSymbolInTimeDomain为3

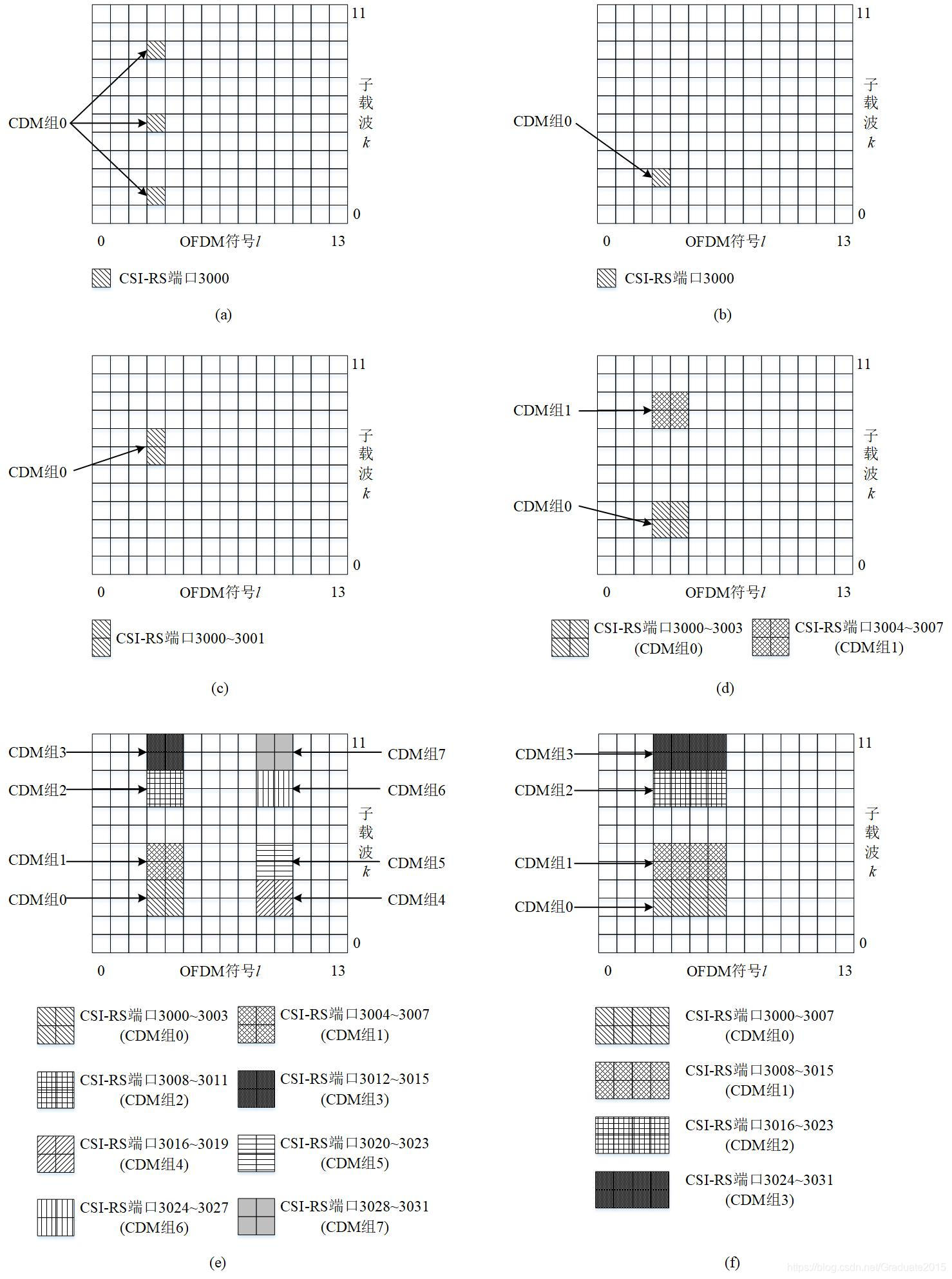

根据frequencyDomainAllocation=0010，可知 k 0 = 1 k_0=1 k0=1。根据firstOFDMSymbolInTimeDomain=3，可知 l 0 = 3 l_0=3 l0=3。根据表4-1，可知CDM组的位置为(1,3)、(5,3)、(9,3)，如下图4-1 (a)所示。
-
Case 2：Row 2，天线端口数 X = 1 X=1 X=1，密度 ρ = 1 \rho=1 ρ=1，cdm-Type为“noCDM”，frequencyDomainAllocation为000000000100，firstOFDMSymbolInTimeDomain为3
根据frequencyDomainAllocation=000000000100，可知 k 0 = 2 k_0=2 k0=2。根据firstOFDMSymbolInTimeDomain=3，可知 l 0 = 3 l_0=3 l0=3。根据表4-1，可知CDM组的位置为(2,3)，如下图4-1 (b)所示。
-
Case 3：Row 3，天线端口数 X = 2 X=2 X=2，密度 ρ = 1 \rho=1 ρ=1，cdm-Type为“fd-CDM2”，frequencyDomainAllocation为001000，firstOFDMSymbolInTimeDomain为3
根据frequencyDomainAllocation=001000，可知 k 0 = 2 × 3 = 6 k_0=2 \times 3=6 k0=2×3=6。根据firstOFDMSymbolInTimeDomain=3，可知 l 0 = 3 l_0=3 l0=3。根据表4-1，可知CDM组的位置为(6,3)，如下图4-1 ©所示。
在该例中，CDM组尺寸 L = 2 L=2 L=2，因此 s ∈ { 0 , 1 } s \in \{0,1\} s∈{0,1}， j = 0 j=0 j=0。根据式（4-2），可知索引为0的CDM组上的天线端口号为3000 ~ 3001。
-
Case 4：Row 8，天线端口数 X = 8 X=8 X=8，密度 ρ = 1 \rho=1 ρ=1，cdm-Type为“cdm4-FD2-TD2”，frequencyDomainAllocation为010010，firstOFDMSymbolInTimeDomain为3
根据frequencyDomainAllocation=010010，可知 k 0 = 2 × 1 = 2 k_0=2 \times 1=2 k0=2×1=2、 k 1 = 2 × 4 = 8 k_1=2 \times 4=8 k1=2×4=8。根据firstOFDMSymbolInTimeDomain=3，可知 l 0 = 3 l_0=3 l0=3。根据表4-1，可知CDM组的位置为(2,3)、(8,3)，如下图4-1 (d)所示。
在该例中，CDM组尺寸 L = 4 L=4 L=4，因此 s ∈ { 0 , 1 , 2 , 3 } s \in \{0,1,2,3\} s∈{0,1,2,3}， j = { 0 , 1 } j=\{0,1\} j={0,1}。根据式（4-2），可知索引为0的CDM组上的天线端口号为3000 ~ 3003，而索引为1的CDM组上的天线端口号为3004 ~ 3007。
-
Case 5：Row 17，天线端口数 X = 32 X=32 X=32，密度 ρ = 1 \rho=1 ρ=1，cdm-Type为“cdm4-FD2-TD2”，frequencyDomainAllocation为110110，firstOFDMSymbolInTimeDomain为3，firstOFDMSymbolInTimeDomain2为9
根据frequencyDomainAllocation=110110，可知 k 0 = 2 × 1 = 2 k_0=2 \times 1=2 k0=2×1=2、 k 1 = 2 × 2 = 4 k_1=2 \times 2=4 k1=2×2=4、 k 2 = 2 × 4 = 8 k_2=2 \times 4=8 k2=2×4=8、 k 3 = 2 × 5 = 10 k_3=2 \times 5=10 k3=2×5=10。根据firstOFDMSymbolInTimeDomain=3，firstOFDMSymbolInTimeDomain=9，可知 l 0 = 3 l_0=3 l0=3， l 1 = 9 l_1=9 l1=9。根据表4-1，可知CDM组的位置为(2,3)、(4,3)、(8,3)、(10,3)、(2,9)、(4,9)、(8,9)、(10,9)，如下图4-1 (e)所示。
在该例中，CDM组尺寸 L = 4 L=4 L=4，因此 s ∈ { 0 , 1 , 2 , 3 } s \in \{0,1,2,3\} s∈{0,1,2,3}， j = { 0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 } j=\{0,1,2,3,4,5,6,7\} j={0,1,2,3,4,5,6,7}。根据式（4-2），可知索引为0的CDM组上的天线端口号为3000 ~ 3003，索引为1的CDM组上的天线端口号为3004 ~ 3007，以此类推。
-
Case 6：Row 18，天线端口数 X = 32 X=32 X=32，密度 ρ = 1 \rho=1 ρ=1，cdm-Type为“cdm8-FD2-TD4”，frequencyDomainAllocation为110110，firstOFDMSymbolInTimeDomain为3
根据frequencyDomainAllocation=110110，可知 k 0 = 2 × 1 = 2 k_0=2 \times 1=2 k0=2×1=2、 k 1 = 2 × 2 = 4 k_1=2 \times 2=4 k1=2×2=4、 k 2 = 2 × 4 = 8 k_2=2 \times 4=8 k2=2×4=8、 k 3 = 2 × 5 = 10 k_3=2 \times 5=10 k3=2×5=10。根据firstOFDMSymbolInTimeDomain=3，可知 l 0 = 3 l_0=3 l0=3。根据表4-1，可知CDM组的位置为(2,3)、(4,3)、(8,3)、(10,3)，如下图4-1 (f)所示。
在该例中，CDM组尺寸 L = 8 L=8 L=8，因此 s ∈ { 0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 } s \in \{0,1,2,3,4,5,6,7\} s∈{0,1,2,3,4,5,6,7}， j = { 0 , 1 , 2 , 3 } j=\{0,1,2,3\} j={0,1,2,3}。根据式（4-2），可知索引为0的CDM组上的天线端口号为3000 ~ 3007，索引为1的CDM组上的天线端口号为3008 ~ 30015，以此类推。
4.2 CSI-RS配置的时频特性
4.1节只是描述了CSI-RS在1个RB/时隙内的资源映射，CSI-RS实际占用的资源还与CSI-RS配置的时频特性有关。
4.2.1 CSI-RS配置的频域特性
传输CSI-RS的RB开始位置和数量由CSI-RS-ResourceMapping IE中的高层参数freqBand和density给出，或者由CSI-RS-CellMobility IE中的高层参数csi-rs-MeasurementBW和给出 [4]：
- 第一种情况下

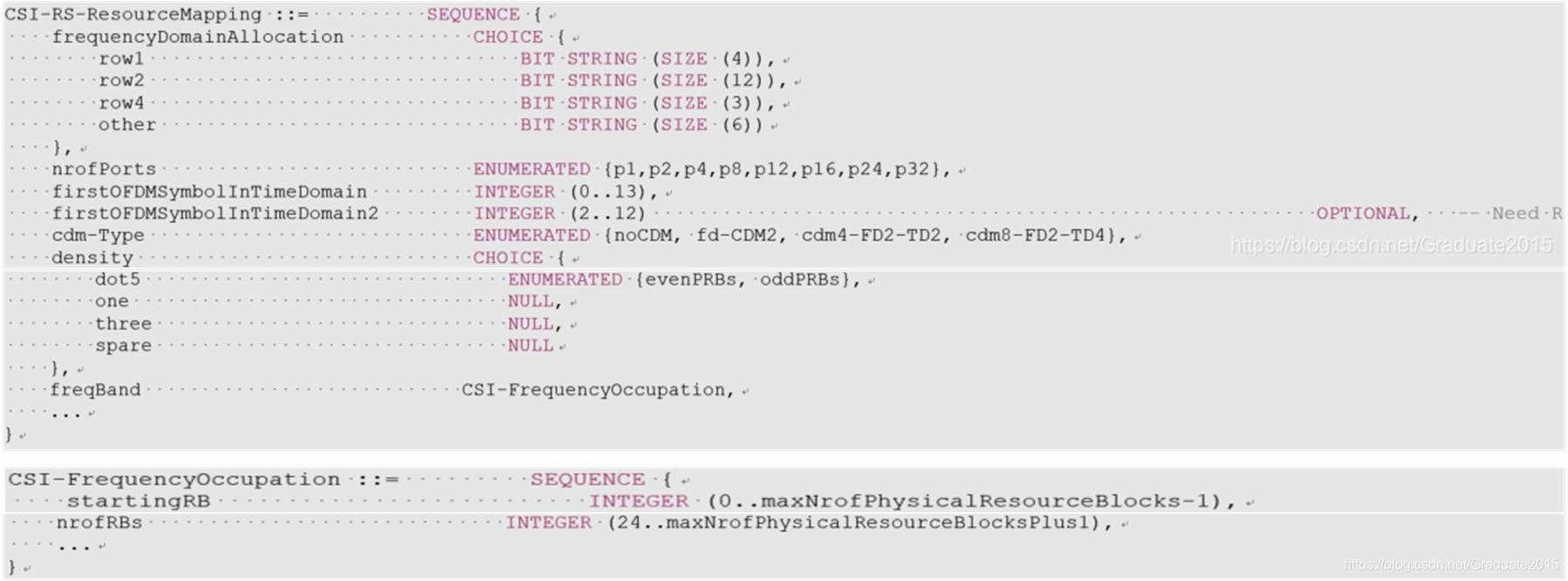

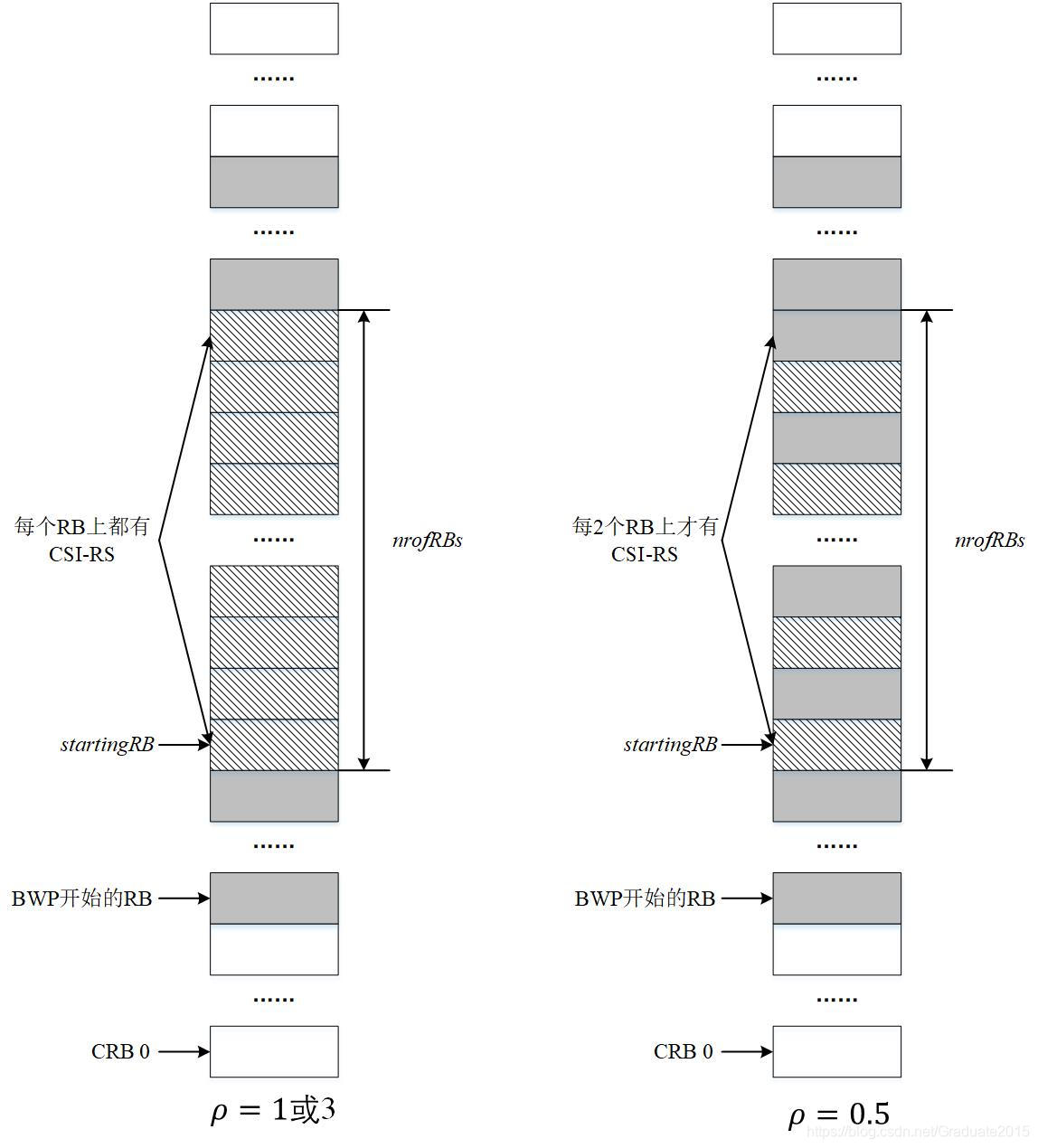

- 高层参数freqBand包含两个参数startingRB和nrofRBs（如下图4-2所示），分别指示用来传输CSI-RS的RB的开始位置（相对于CRB 0而言）和数量，如下图4-3所示。startingRB必须是4的倍数；nrofRBs也必须是4的倍数，最小值为24和对应部分带宽（Bandwidth Part，BWP）的宽度的最小值，即 min ( 24 , 对 应 B W P 的 宽 度 ) \text{min} (24,对应BWP的宽度) min(24,对应BWP的宽度)。CSI-RS所在的BWP由CSI-ResourceConfig IE中的高层参数BWP-Id给出 [3] [4]。
- 高层参数density的含义请参考4.1节内容。需要注意的是，density中有1比特用于指示CSI-RS占用的是奇数RB还是偶数RB， 如下图4-2和图4-3所示。
- 第二种情况下

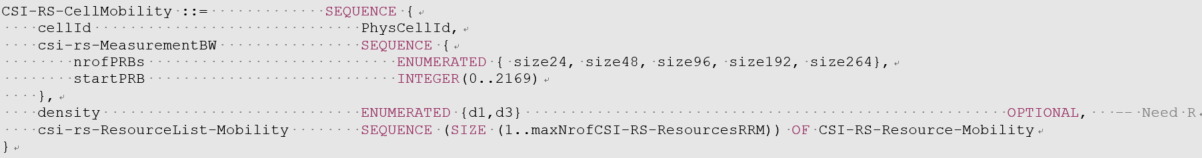

- 高层参数csi-rs-MeasurementBW包含两个参数startPRB和nrofPRBs，分别指示用来传输CSI-RS的RB的开始位置（相对于CRB 0而言）和数量 [4]， 如下图4-4所示。
4.2.1 CSI-RS配置的时域特性
CSI-RS可配置为周期性发送、非周期性发送、和半持续（Semi-persistent）发送 [4]。
当CSI-RS被配置为周期性发送时，发送周期最小为4个时隙，最大为640个时隙，并配置特定的时隙偏移，如下图4-5所示。
当CSI-RS被配置为半持续发送时，同样需要配置发送周期和时隙偏移。不同的是，CSI-RS的实际发送由MAC控制单元（MAC Control Element，MAC CE）激活（activated）/去激活（deactivated）。一旦激活CSI-RS发送，那么CSI-RS会按照配置的周期和偏移发送，直到去激活。去激活之后，CSI-RS就不会再发送，直到重新激活。
当CSI-RS被配置为周期性传发送或半持续发送时，其发送时隙应满足下式（4-3）[4]： ( N s l o t f r a m e , μ n f + n s , f μ − T o f f s e t ) m o d T C S I − R S = 0 (4-3) \left( N_{\rm slot}^{\rm frame,\mu} n_{\rm f} + n_{\rm s,f}^{\mu} - T_{\rm offset} \right) {\rm mod}~T_{\rm CSI-RS}=0 \tag{4-3} (Nslotframe,μnf+ns,fμ−Toffset)mod TCSI−RS=0(4-3)，其中 N s l o t f r a m e , μ N_{\rm slot}^{\rm frame,\mu} Nslotframe,μ是子载波间隔配置 μ \mu μ下每个帧中的时隙数， n f n_{\rm f} nf是系统帧号（System Frame Number，SFN）， n s , f μ n_{\rm s,f}^{\mu} ns,fμ是子载波间隔配置 μ \mu μ下每个帧内的时隙号， T o f f s e t T_{\rm offset} Toffset是时隙偏移， T C S I − R S T_{\rm CSI-RS} TCSI−RS是CSI-RS的发送周期（单位为时隙）。 T o f f s e t T_{\rm offset} Toffset和 T C S I − R S T_{\rm CSI-RS} TCSI−RS由CSI-ResourcePeriodicityAndOffset IE或CSI-RS-ResourceConfigMobility IE中的高层参数slotConfig给出。
当CSI-RS被配置为非周期发送时，CSI-RS发送通过下行控制信息（Downlink Control Information，DCI）触发。
关于CSI-RS配置的时域特性，具体我们会在CSI资源配置部分予以详细介绍。
