本文介绍了平安科技在ICDAR2021表格识别比赛中使用的TableMaster模型，该模型采用多任务学习，包括表格结构序列预测和单元格位置回归。通过序列化模型，将表格转换为文本序列并使用Transformer进行处理。TableMaster在后处理阶段融合结构序列和单元格内容，生成HTML表格。模型处理过程中涉及特殊标记符，如tbody和tr，用于表格结构的表示。此外，文章还提到了匹配规则和与百度RARE模型的比较。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一. 前景介绍

代码：https://github.com/JiaquanYe/TableMASTER-mmocr
论文：https://arxiv.org/pdf/2105.01848.pdf
论文解读：https://blog.csdn.net/devcloud/article/details/120987923
平安在ICDAR 2021表格识别比赛中获得亚军，基于MASTER的改进。在平安科技最新发布的表格识别模型TableMaster中，提出了另外一种解决思路，即同时训练得到单元格内的文字块位置和表格结构。这里涉及到表格的另一种表达形式，这种形式在网页中经常被用到，也即用超文本标记语言来定义表格。

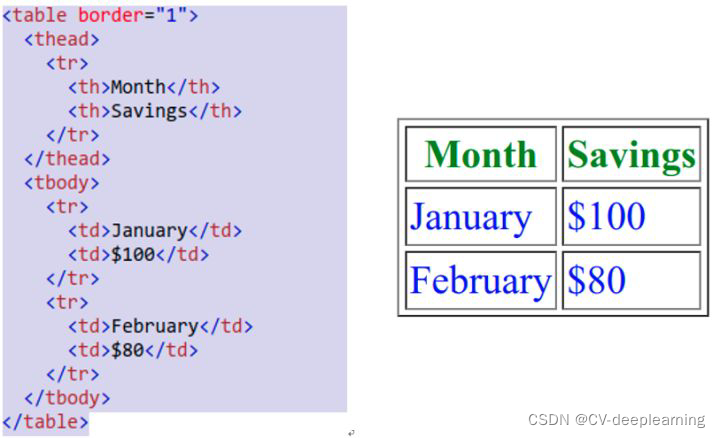

下图为表格的超文本标记符和对应的表格：
在这里插入图片描述
根据超文本标记语言的语法规则，表格是由 table 标签来定义，每个表格均有若干行（由 tr 标签定义），每行被分割为若干单元格（由 td 标签定义）。从图1可以看出，一个表格被表示成了一段文本字符序列，这样就可以用序列化的模型（seq2seq或transformer）来进行表格结构预测。

二. 算法框架

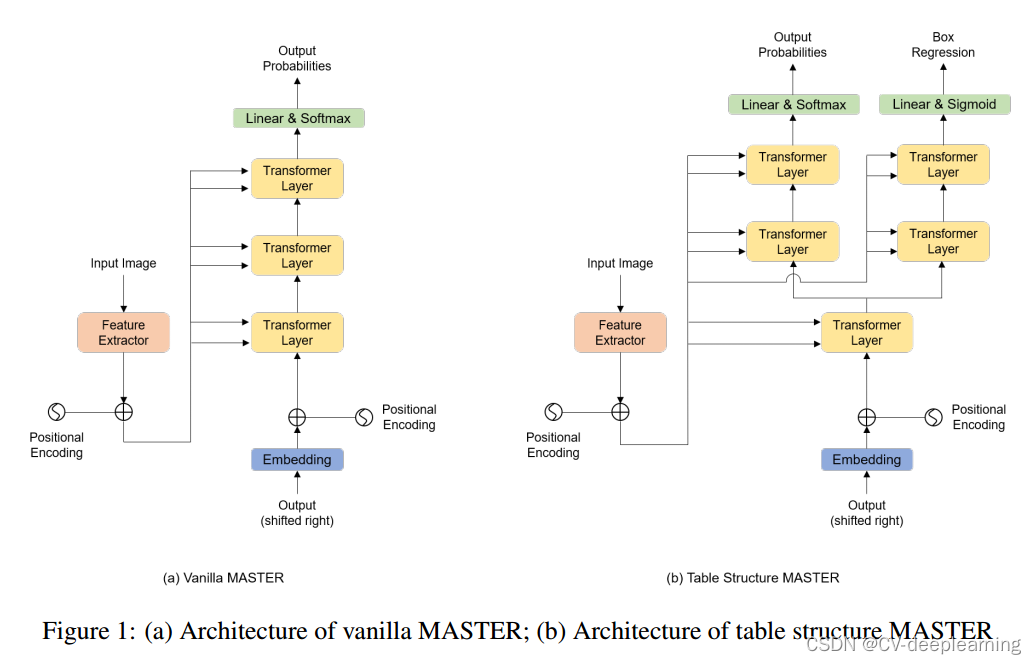

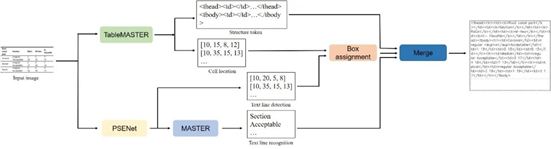

TableMaster采用多任务的学习模式，它有两个分支，一个分支进行表格结构序列预测，一个分支进行单元格位置回归。在TableMaster识别结束后，识别结果经过后处理匹配算法，融合表格结构序列和单元格文本内容，得到表格最终的html。
在这里插入图片描述

三. 表格编码过程

TableMaster特征提取阶段输入图片的维度为4804803，输出的维度为77500，然后把输出的序列特征reshape到49*500，输入到解码阶段。其中500是模型的序列长度，49为每个位置序列特征的维度。表格的类别标签有38个（如图5），再加上开始和结束两个标签，模型中用到的类别标签一共是41个。
在这里插入图片描述
其中有两个<td/td>，一个表示空单元格，一个表示非空单元格。
标记符中有<tbody、/tbody>、<tr、/tr>等表示表格开始和行的标记符以及空单元格的标记符。这些标记符没有对应的文字块坐标。因此标记符序列长度比实际的单元格序列长。为了使得单元格序列和标记符序列一样长，在单元格序列中，对应于<tbody、/tbody>、<tr、/tr>标记的位置会填充为0。而这些位置的坐标在回归单元格坐标时不用于参数的更新，会被一个Mask过滤掉。
