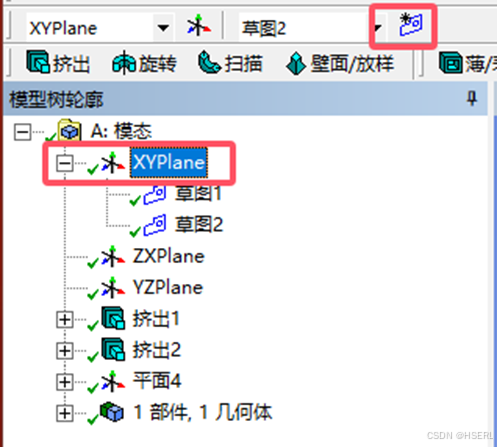

1.在薄板模型上继续新建草图,增加弹簧支撑位置

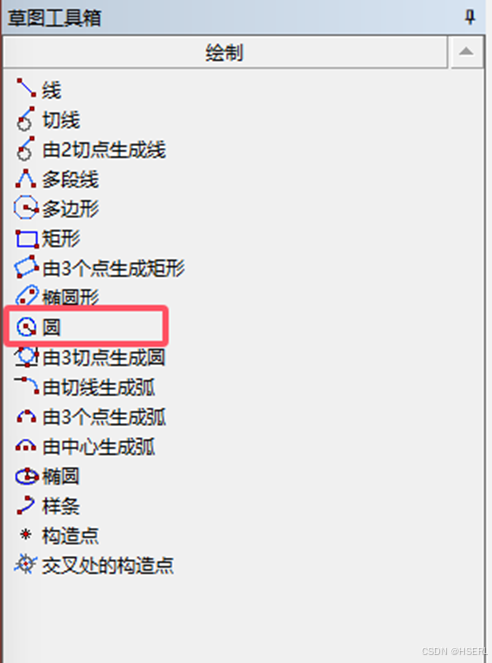

2.选择绘制圆,在草图上随便绘制一个圆,位置和直径后续调整

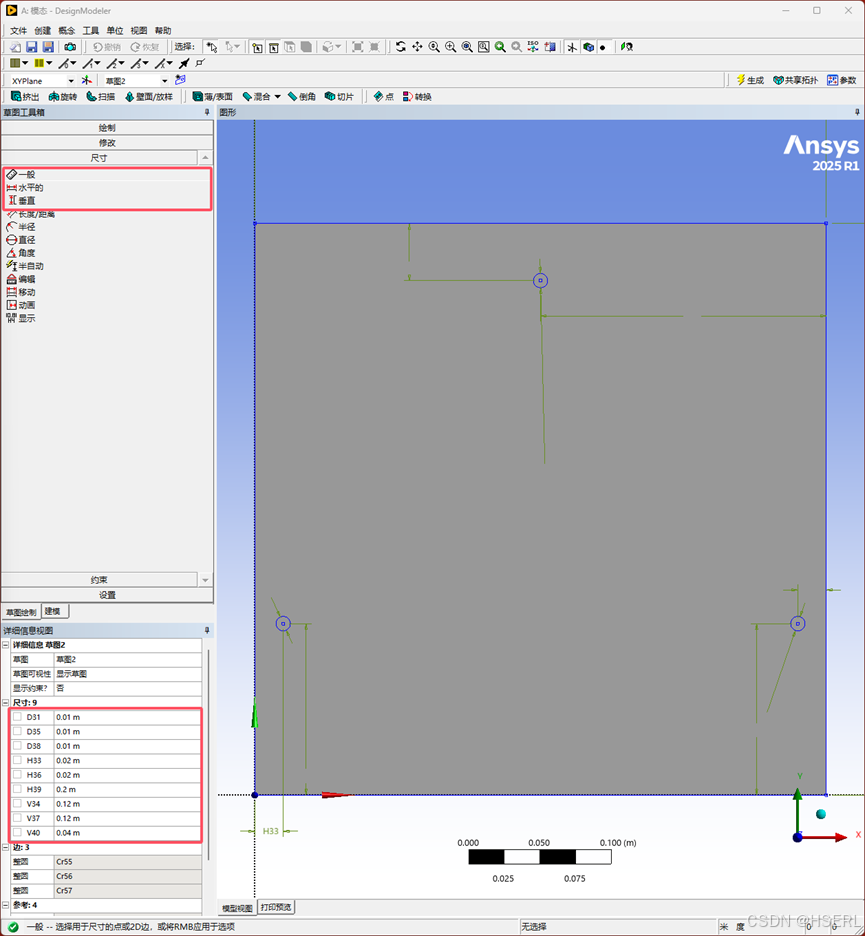

3.选择“一般”,选中圆的边界记得获得圆形的直径参数,后续通过详细信息视图即可更改直径,选择“水平的”,“垂直”,选中圆心点和边,即可得到横纵的具体,后续通过详细信息视图即可更改圆心位置

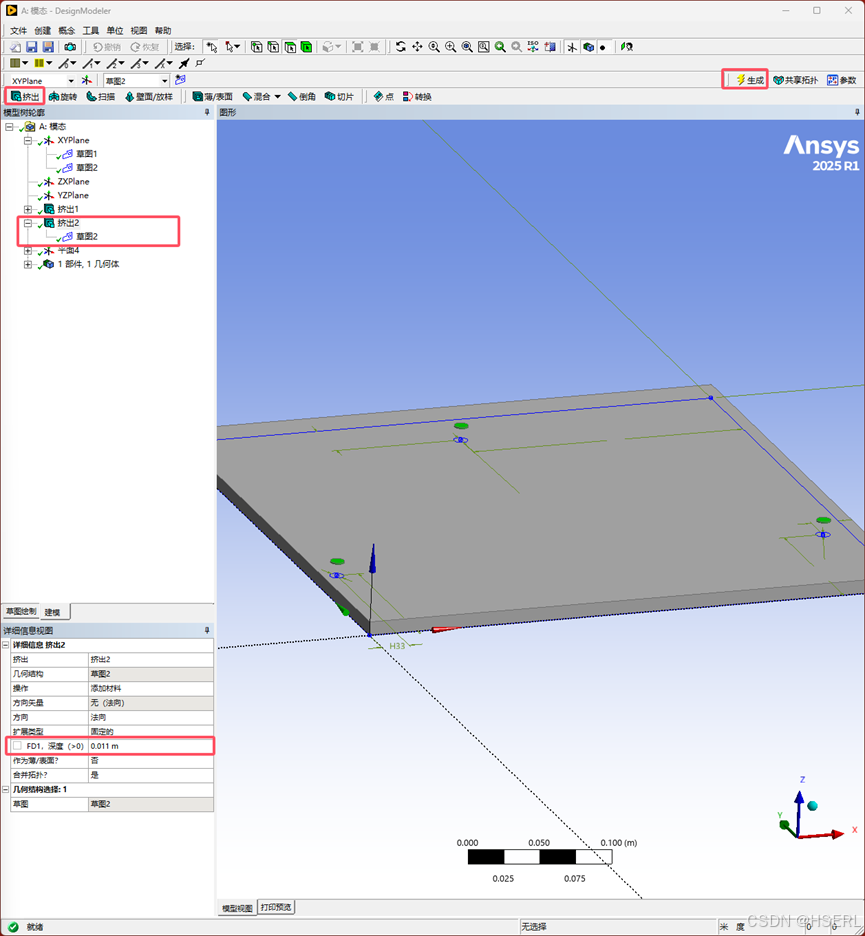

4.绘制完草图后进行挤出操作,完成挤出后点击生成,即可生成新的薄板模型,新加的支撑位置后续即可在模态仿真的时候增加弹簧支撑

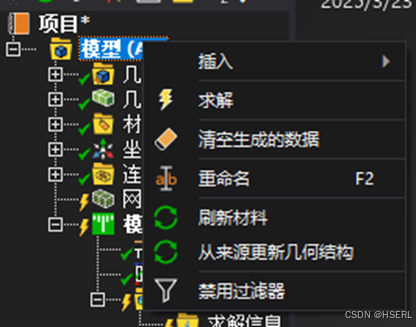

5.完成几何结构设计后进行模态仿真,右击模型选择“插入”-“连接”

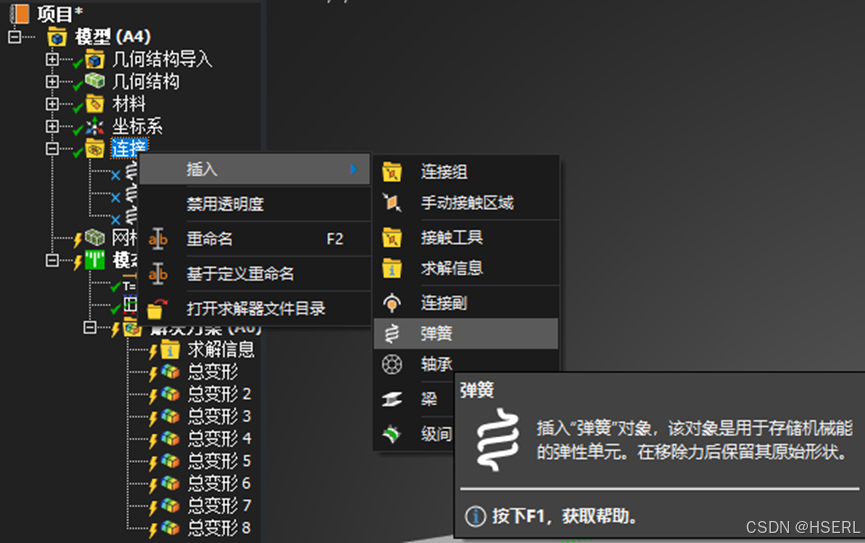

6.右击连接,选择插入弹簧

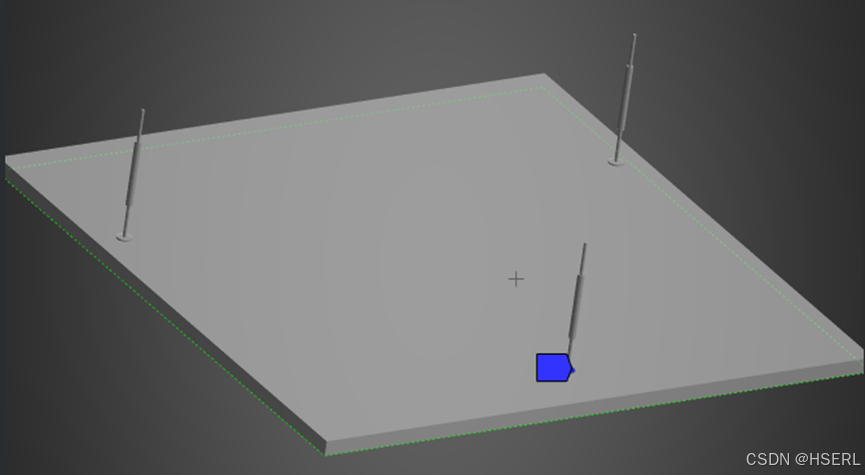

7.在弹簧组件中更改弹簧参数和连接设置,首先设置刚度和阻尼系数,在范围选项中选择几何体-地面,然后再移动项下面的范围选择支撑位置的平面,进而会自动生成移动X坐标和移动Y坐标,将参考X坐标和参考Y坐标修改成与移动一致,这样就可以得到一个Z方向的纵向支撑弹簧。
8.重复操作,为三个支撑位置都添加得到支撑弹簧

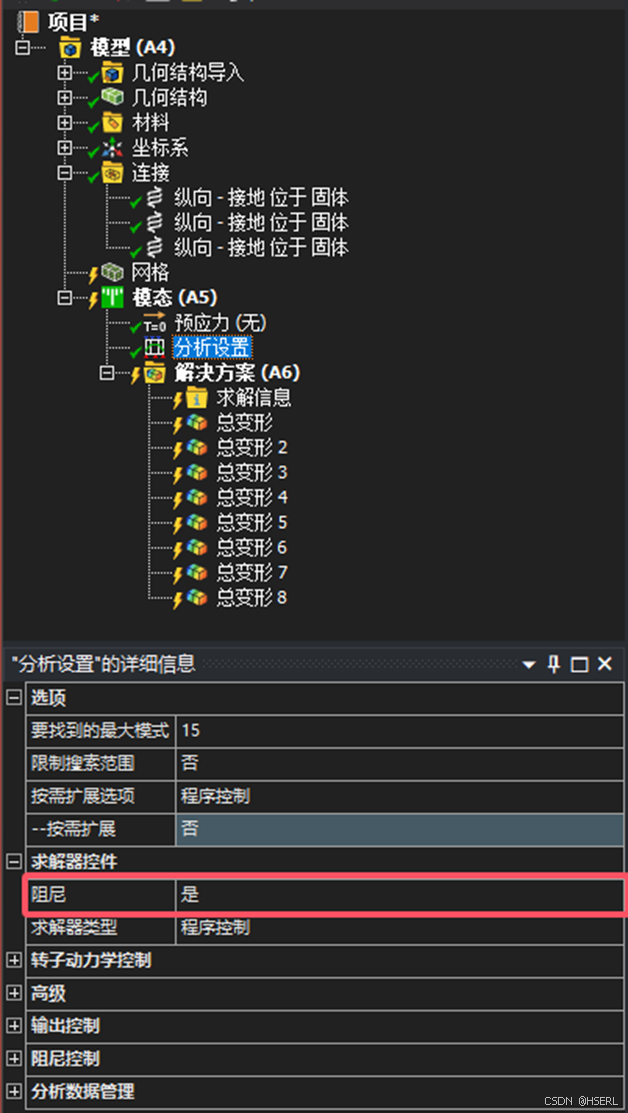

9.下一步即可进行模态分析,如果在支撑弹簧上考虑阻尼的话则需要在分析设置中加入阻尼

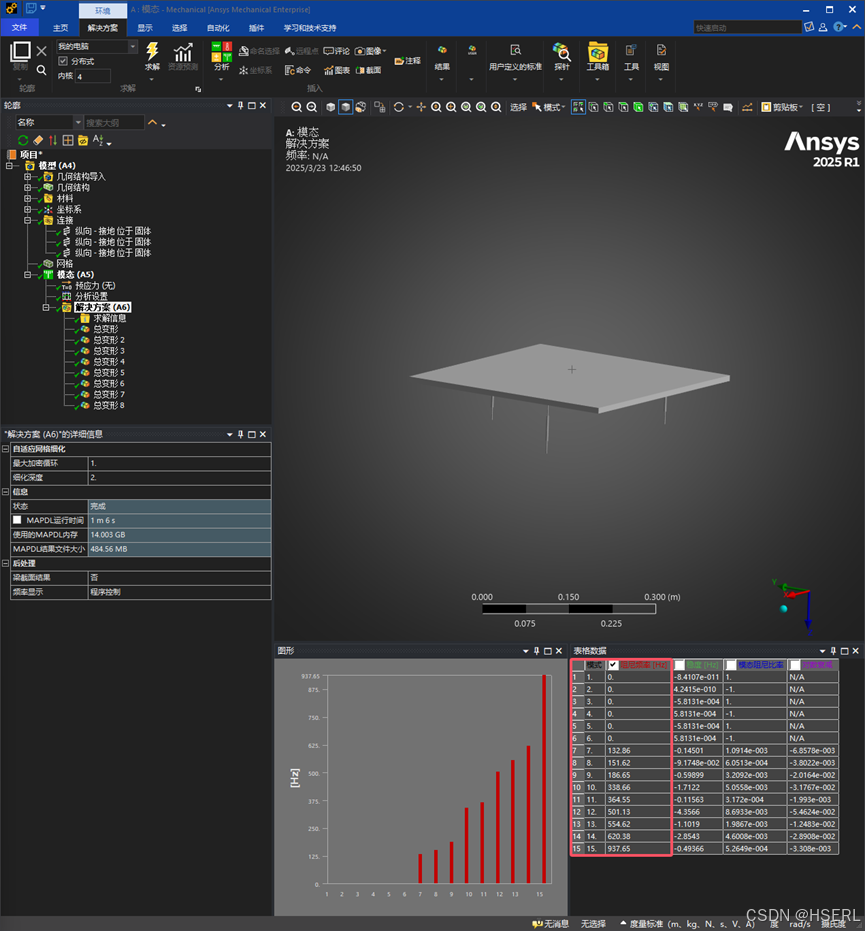

10.进行模态求解,由于设置的弹簧刚度系数很高,其对模态的影响较大,主要模态的频率与完全自由板有较大的差距,进一步的可以观察模态振型,其也符合支撑位置施加弹簧的现象。
