今天给大家分享几张桥式整流电路工作原理的动画图，非常适合教学用！

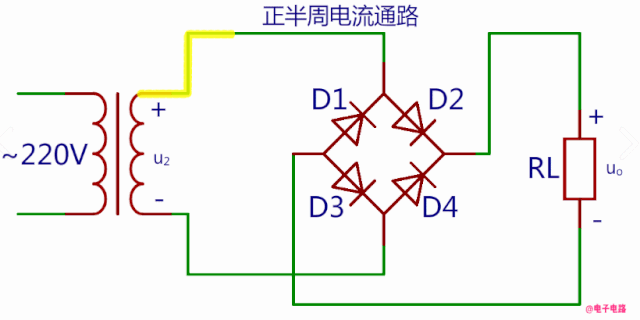

▲变压器u2正半周时电流通路

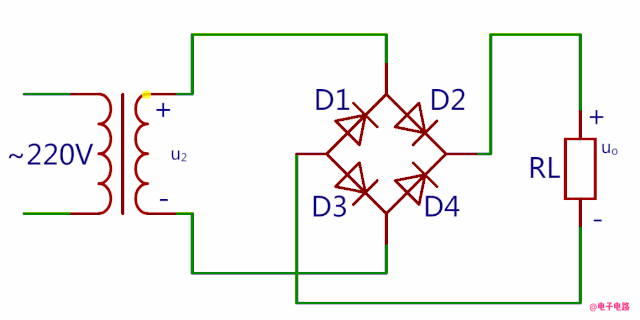

▲变压器u2负半周时电流通路

▲整个周期电流通路是这样的

桥式整流电路输出波形与全波整流电路一样，也是全波波形，所以整流后输出电压是整流前的0.9倍。

总结：

1、画图时要注意4只整流二极管连接方法；

2、电源变压器次级线圈不需要抽头；

3、每一个半周交流输入电压期间内，有2只整流二极管同时串联导通，另2只整流二极管截止；

4、桥式整流电路输出波形是全波波形。

来源：电子电路
