电路实验---全桥整流电路

全桥整流电路作用: 采用四个二极管将交流电转换成直流电。

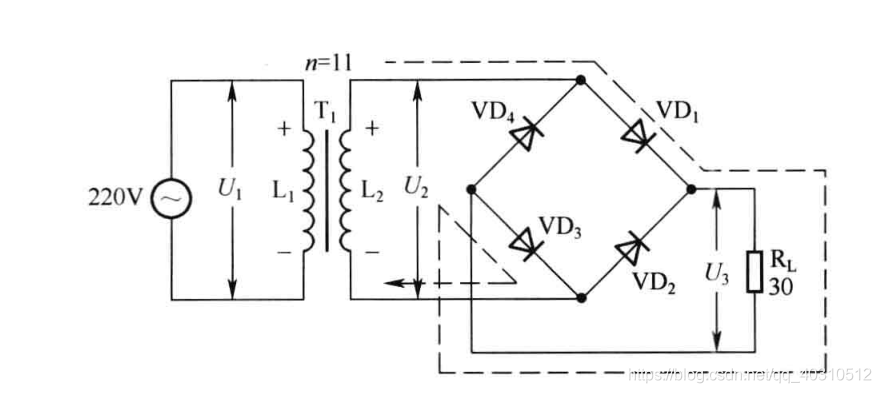

全桥整流电路图:
在这里插入图片描述
全桥整流电路原理:
220V交流电经过变压器T1降压输出电压U2。
①当U1正半周从L1经过T1,到达L2,极性表现为上正下负,此时电流流过方向:L2上正->VD1->RL->VD3->L2下负(二极管反向不能通过,故开始只有VD2,VD4通过,经过二极管有压降,VD4正电压低于VD4负电压,故VD4不通过,VD2同理)
②当U1负半周从L1经过T1,到达L2,极性表现为上负下正,此时电流流过方向:L2下正->VD2->RL->VD4->L2上负(二极管反向不能通过,故开始只有VD1,VD3通过,经过二极管有压降,VD1正电压低于VD1负电压,故VD1不通过,VD3同理)

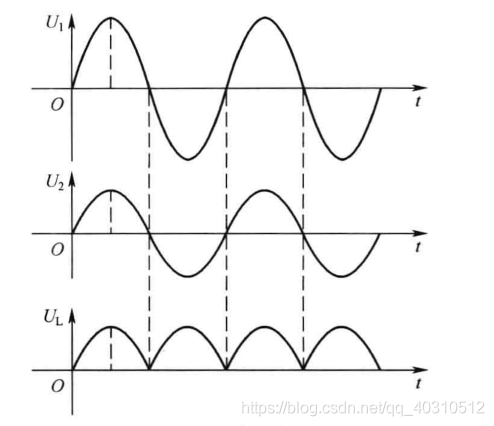

波形如下:
在这里插入图片描述

### 全桥整流电路仿真模型 全桥整流电路是一种常见的电力电子电路,用于将交流电转换为直流电。为了更好地理解这种电路的工作原理及其性能,在仿真实验环境中对其进行建模是非常有帮助的。 对于希望获取免费的SPICE或MATLAB/Simulink中的全桥整流电路仿真模型的情况而言: #### SPICE环境下的全桥整流器仿真 许多开源工具支持基于SPICE的语言来创建和运行电路仿真。例如LTspice是一个广泛使用的、由Linear Technology开发的支持Windows和Mac OS X系统的高性能SPICE仿真程序[^1]。用户可以在该平台上找到并下载各种类型的电路网表文件(netlist),其中包括全桥整流电路的设计实例。此外,还有其他一些在线资源提供可直接导入至不同版本SPICE软件包内的预构建模型。 #### MATLAB/Simulink环境下实现全桥整流功能 Simulink提供了专门针对电力系统分析的功能库——Simscape Electrical(以前称为SimPowerSystems),其中包含了大量现成可用的理想化以及实际参数化的半导体器件元件,如二极管、晶闸管等,可用于搭建复杂的拓扑结构,像全桥整流电路这样的应用也不例外[^2]。值得注意的是,虽然MathWorks官方并不直接分发具体的项目案例给公众免费使用,但是社区成员经常会在论坛上分享个人作品链接供他人学习参考;另外也可以尝试访问学术机构网站查找公开的教学资料。 ```matlab % 创建一个新的 Simulink 模型 new_system('full_bridge_rectifier'); open_system('full_bridge_rectifier'); % 添加必要的模块到模型中 add_block('simulink/Sources/Sine Wave','full_bridge_rectifier/Ac Source') set_param(gcb,'Amplitude','170','Frequency','60') add_block('powerlib/Electrical Sources/AC Voltage Source',... 'full_bridge_rectifier/AC Voltage Source') add_block('powerlib/Power Electronics/Four Diode Bridge Rectifier',... 'full_bridge_rectifier/Bridge Rectifier') add_block('simulink/Sinks/Scope','full_bridge_rectifier/Output Scope') % 连接各部分形成完整的电路图... connect_blocks({'Ac Source', ... {'Bridge Rectifier'}, ... {'Output Scope'}}) save_system; ```
