MCGS学习——开关量报警

实时数据库组态与开关量报警组态

• 当触摸屏上显示报警信息的时候，我们要进行报警组态，让现场人员立马知道设备的故障或报警消息
• 报警组态分为两个类型：开关量报警、数字量报警
• 开关量报警：例如变频器过载，变频器过载只有0和1，要么过载要么不过载；或者到达极限位，极限位也是只有0和1的状态
• 数字量报警：例如温度或者压力，超过一定的值就报警

进入组态环境

我们写个要求：I0.0导通，变频器过载；I0.1导通，伺服到达左限位；I0.2导通，伺服到达右限位
I0.0是NO；I0.1、I0.2是NC
什么时候到达过载？当然是常开闭合1、常闭断开0的时候出故障

变量设置

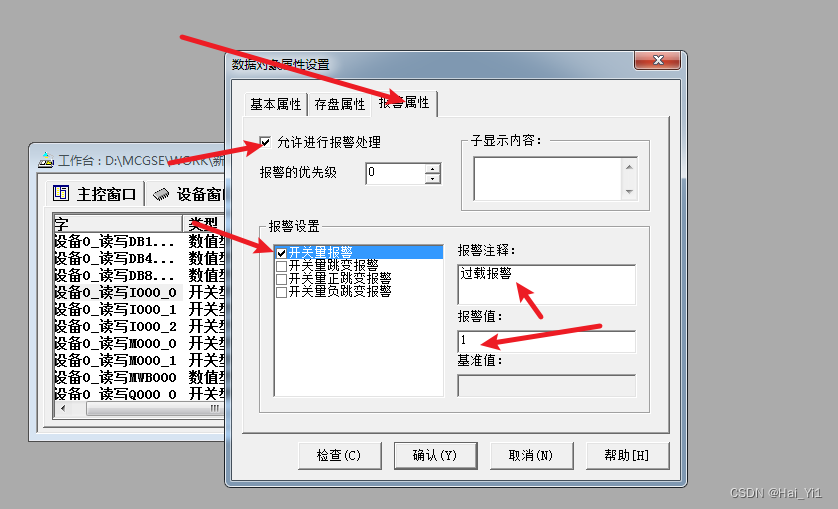

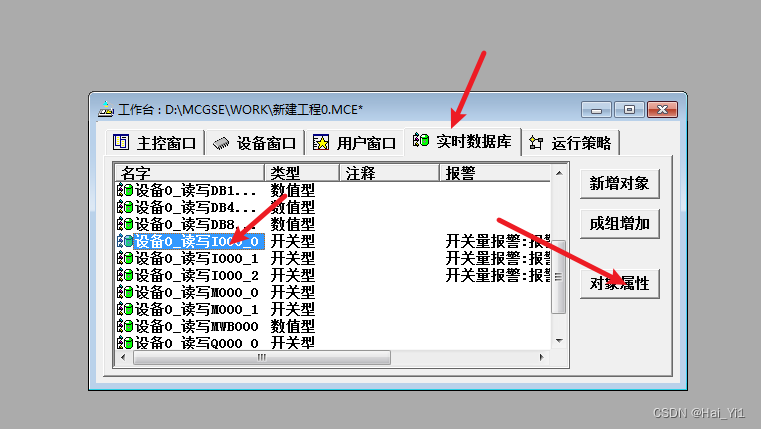

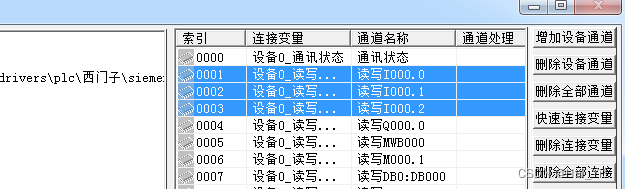

• 触摸屏先找到三个变量，在实时数据库中找到三个变量，点击对象属性，在属性里找到报警属性，点击允许报警处理，在开关量报警中打上√，然后对报警值和报警注释进行编写

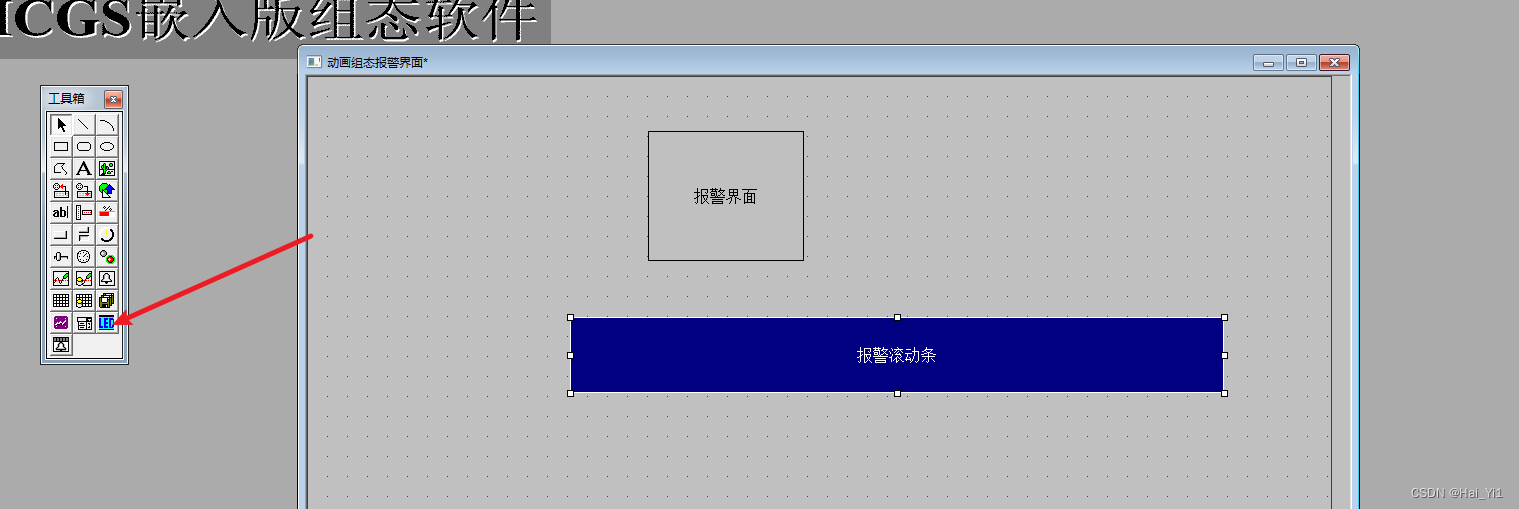

• 当我们设置好报警变量之后，我们就要让触摸屏的画面能够显示报警信息，所以我们新建一个窗口叫做报警界面，在报警界面找到报警滚动条

• 报警滚动条的作用：当有报警产生的时候，报警滚动条就会产生报警信息，显示报警文本

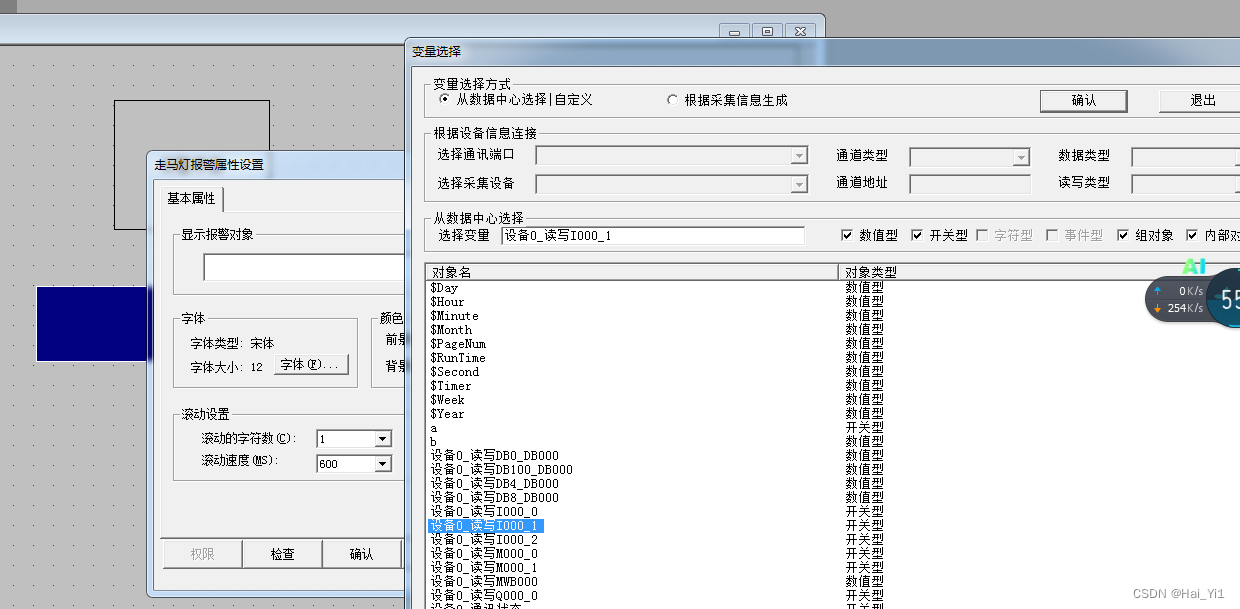

• 双击报警滚动条，在显示报警对象那里添加变量，但是这个时候我们发现，只能添加一个变量，但是我们有三个变量存在，不可能搞三个报警滚动条出来

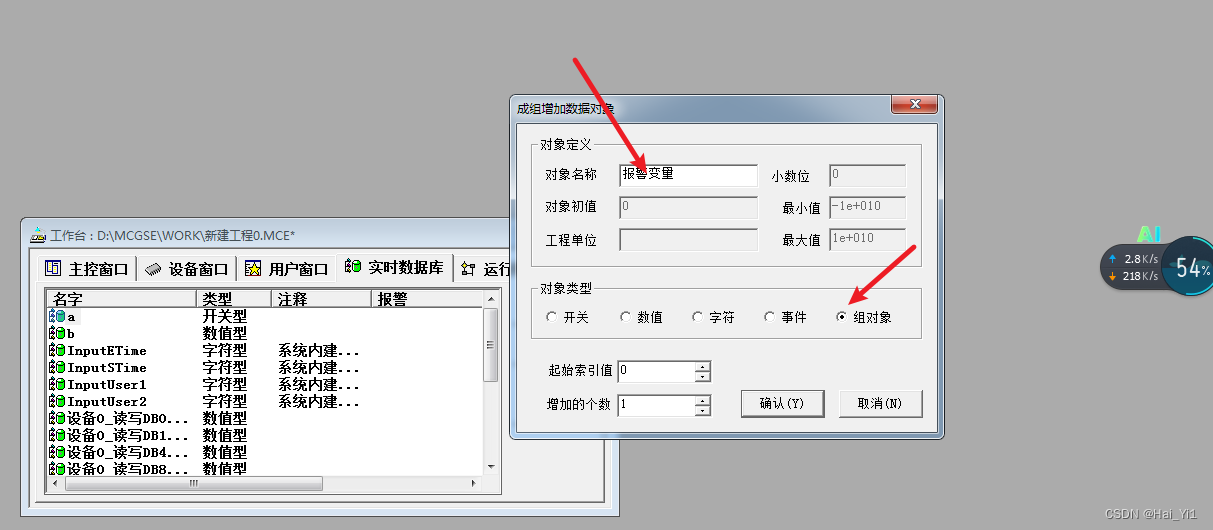

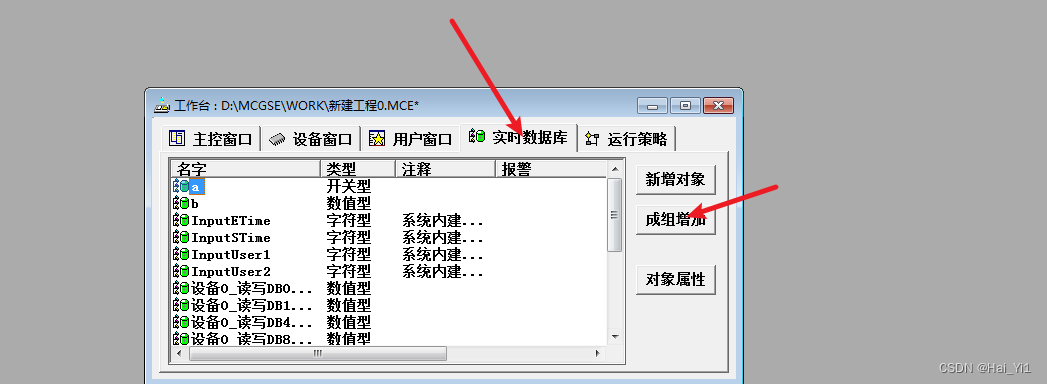

• 因此，我们回到实时数据库，找到成组增加，点击成组增加，定义对象名称，关键的是在对象类型里面找到组对象

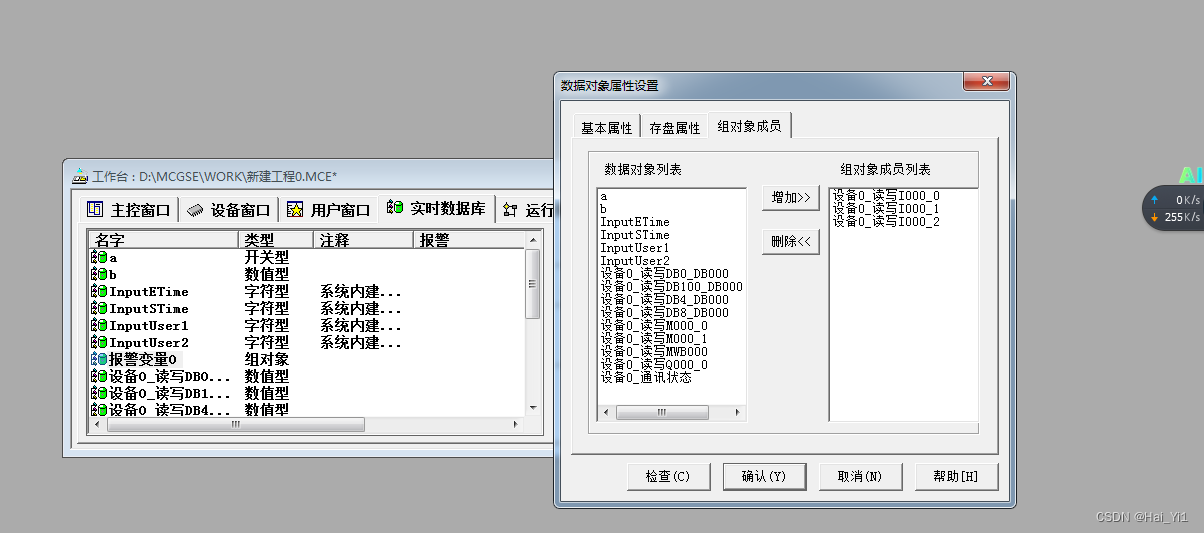

• 双击组对象，把我们刚刚设置好的三个报警变量添加进组对象中去

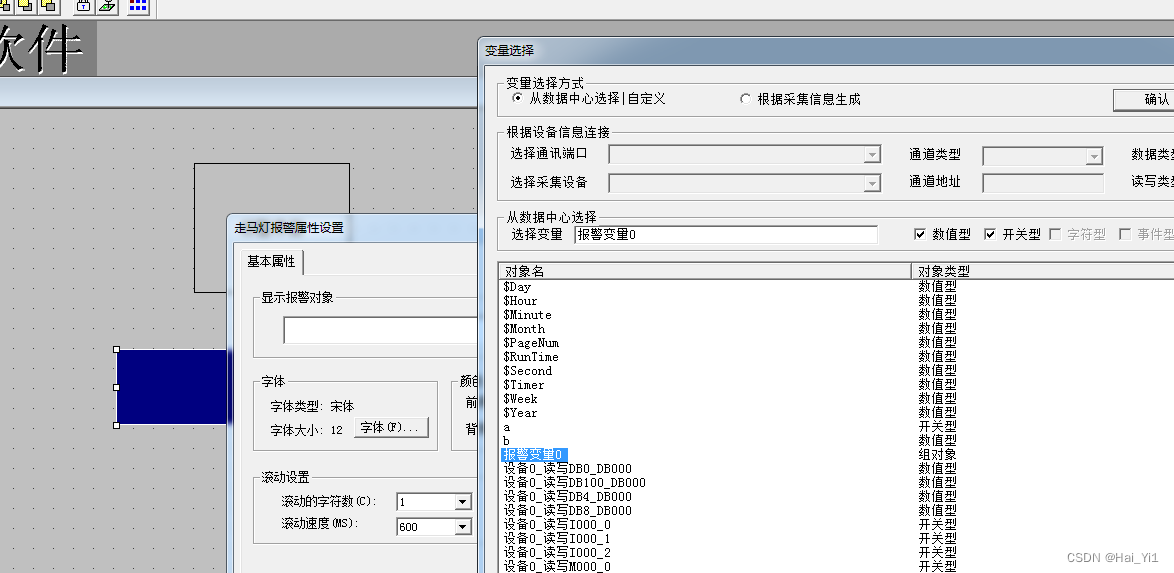

• 最后，我们回到报警界面，在报警滚动条中添加报警变量即可

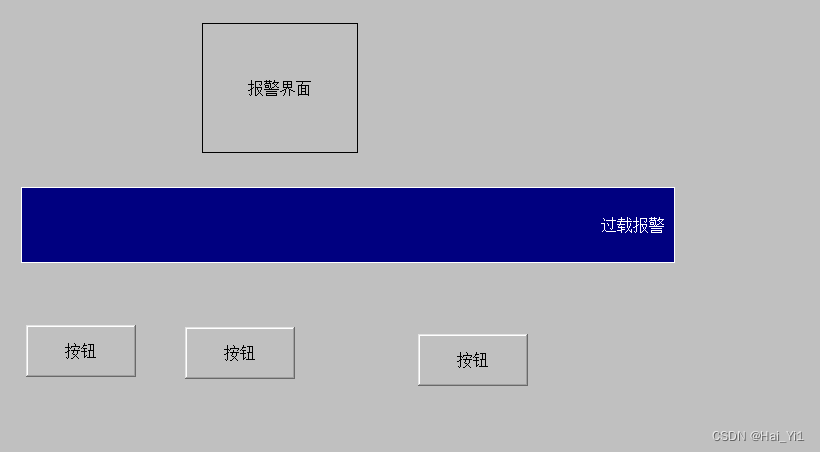

效果显示
