关于从放大区到饱和区的理解

于 2024-10-31 20:46:03 发布
阅读量615 收藏
点赞数 1
文章标签： dsp开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_79196821/article/details/143248499
版权

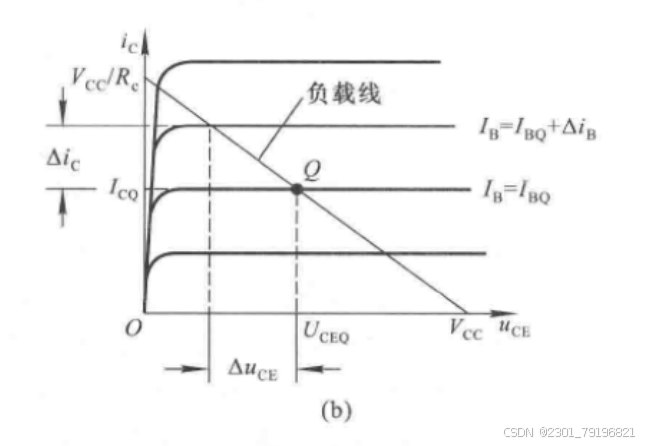

我们在三极管的输出特性曲线上作出输出回路方程UCE=VCC-IC*RC


当IB增大时，IC也跟着增大，因为IC=β*IB(本质为IC=(VCC-UCE)/R，当UCE减小时IC增大)。但是IC不可能一直增大，因为ICmax=VCC/R(此时UCE=0)。当β*IB>ICmax则此时三极管进入饱和区。当三极管进入饱和区后，即使基极电流IB增大，集电极电流IC也不会有显著的变化，因为IC已经达到了晶体管的最大电流能力，即IC不再随着IB的增大而增大，减小而减小，也就是说IC不再受控于IB，集电极和发射极之间的PN结正向偏置，晶体管的导通内阻变得很小，相当于开关被接通。左上角输出回路方程与输出特性曲线的交点的横坐标为UCES(饱和电压)
