tl431作为电压比较器的使用心得

tl431是电压基准芯片，我买的是CJ431 2.5v。
tl431最基本的用法：

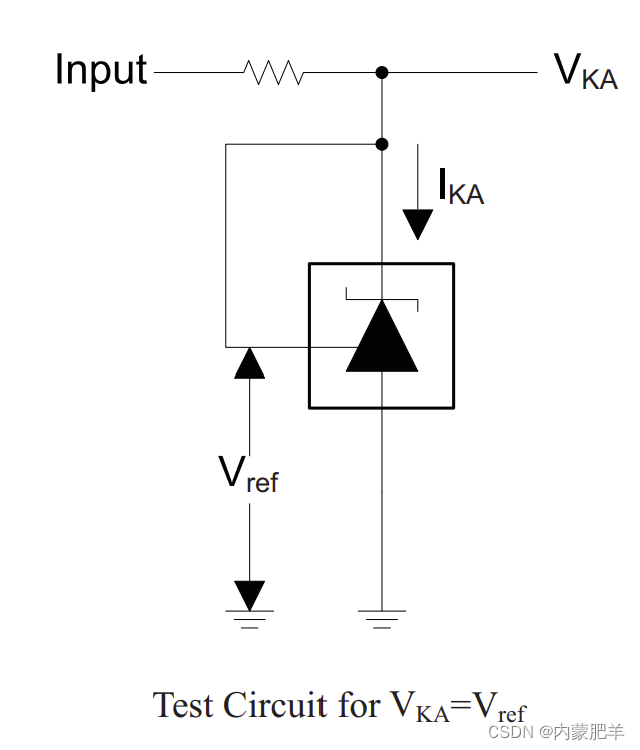

1、如下图在tl431能承受的电流范围内，Vka输出2.5v。此时tl431提供基准电压，然后另外用比较器来和电路中的其他电压比较。

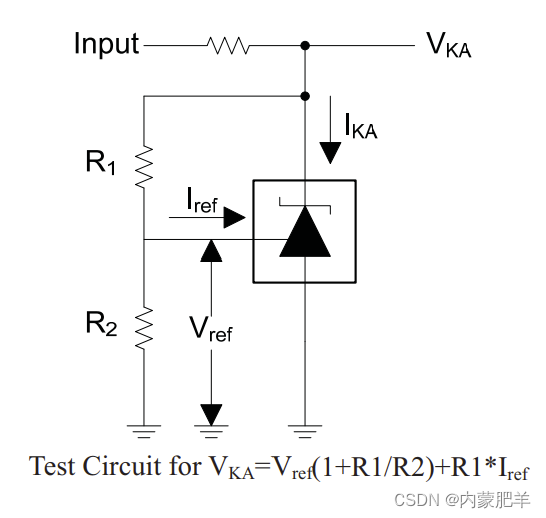

2、如下图，在2.5-36v范围内，Vka输出恒定的稳压值。

3、本文的重点，tl431作为比较器，判断电压与2.5v的关系，由此输出高低电平。

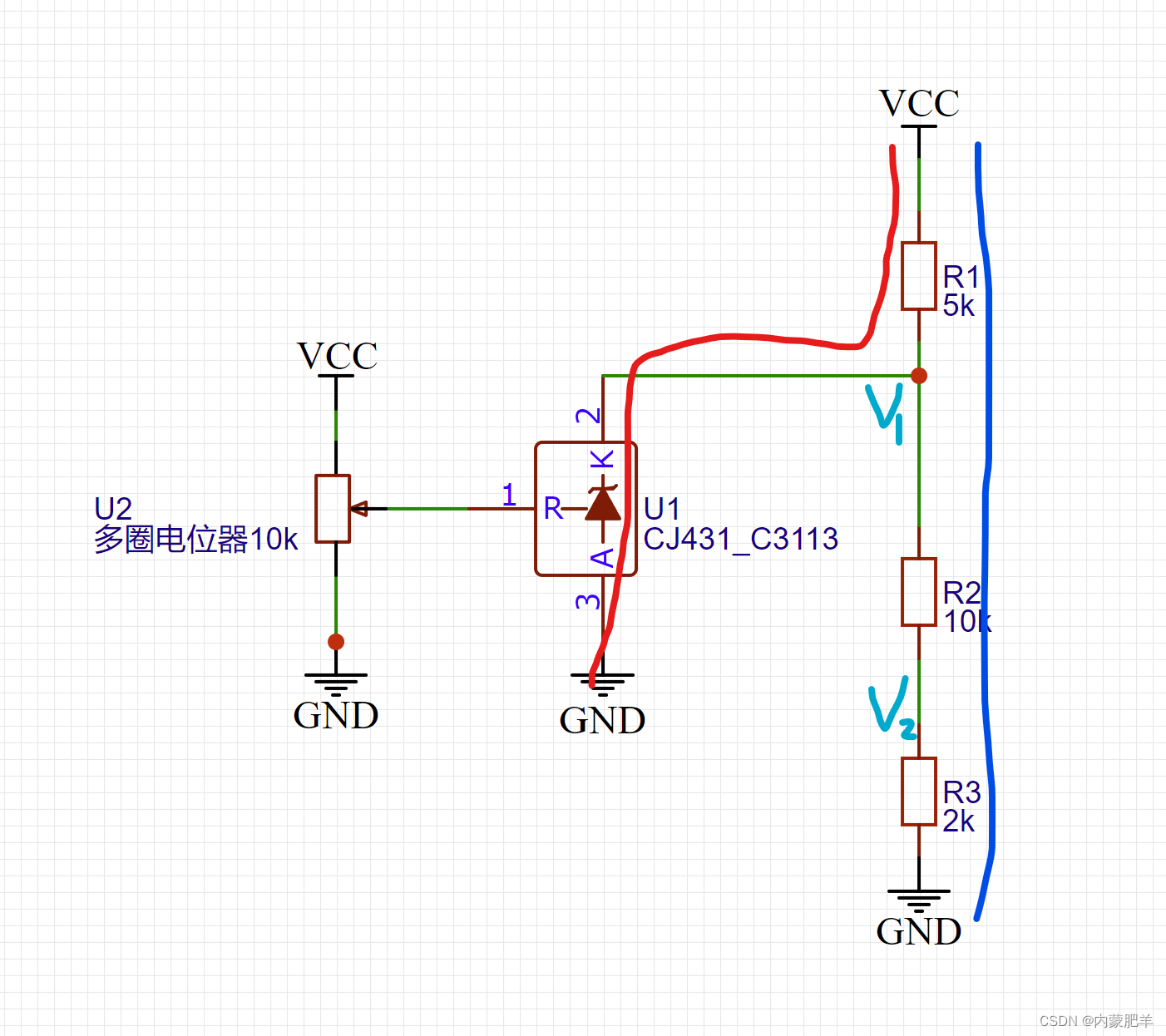

假设vcc12v，变阻器u2提供的电压小于2.5v，此时tl431对外部的电压没什么影响，此时V1处的电压根据三个电阻的分压，大概为8.5v，V2处电压1.4v。

调节变阻器，使其提供的电压大于2.5v，此时tl431相当于稳压二极管，经过测试，V1处的电压被钳位在1.8v，V2处的电压由r2和r3对1.8v分压，V2=0.3v

也就是说，有tl431的r极判断电压与2.5的关系，由此使V1的电压在8.5和1.8之间跳变，使V2的电压在1.4和0.3之间跳变。
V1的跳变是没法利用的，因为对于被驱动的mos来说，这都是高电平，V2处的跳变就比较好，分别为高电平和低电平。对于我们接下来要驱动的nmos 2n7000来说，最小开启电压0.8v，所以用V2驱动2n7000就可以得到明确的0v和高电平。

那么，三个电阻的阻值是如何计算呢？
1、r1的阻值是根据tl431的最小工作电流1ma来计算，假设tl431在钳位的时候，降低的电压为10v，此时使用10k的电阻，电流为1ma，为了稳妥起见，我使用了5k左右，实际使用的时候，选择5.1k。
2、在tl431钳位的时候，r2和r3之间的分压要小于0.8v，稳妥起见，实际分在0.4v，阻值按比例即可。实际使用，我使用了10k和2.2k。
3、根据第二步，只是确定了r2和r3的比例，具体绝对值多大，还是考虑了节能，以及r2要驱动nmos阻值不能过大，所以r2用了10k，由此确定了r3.

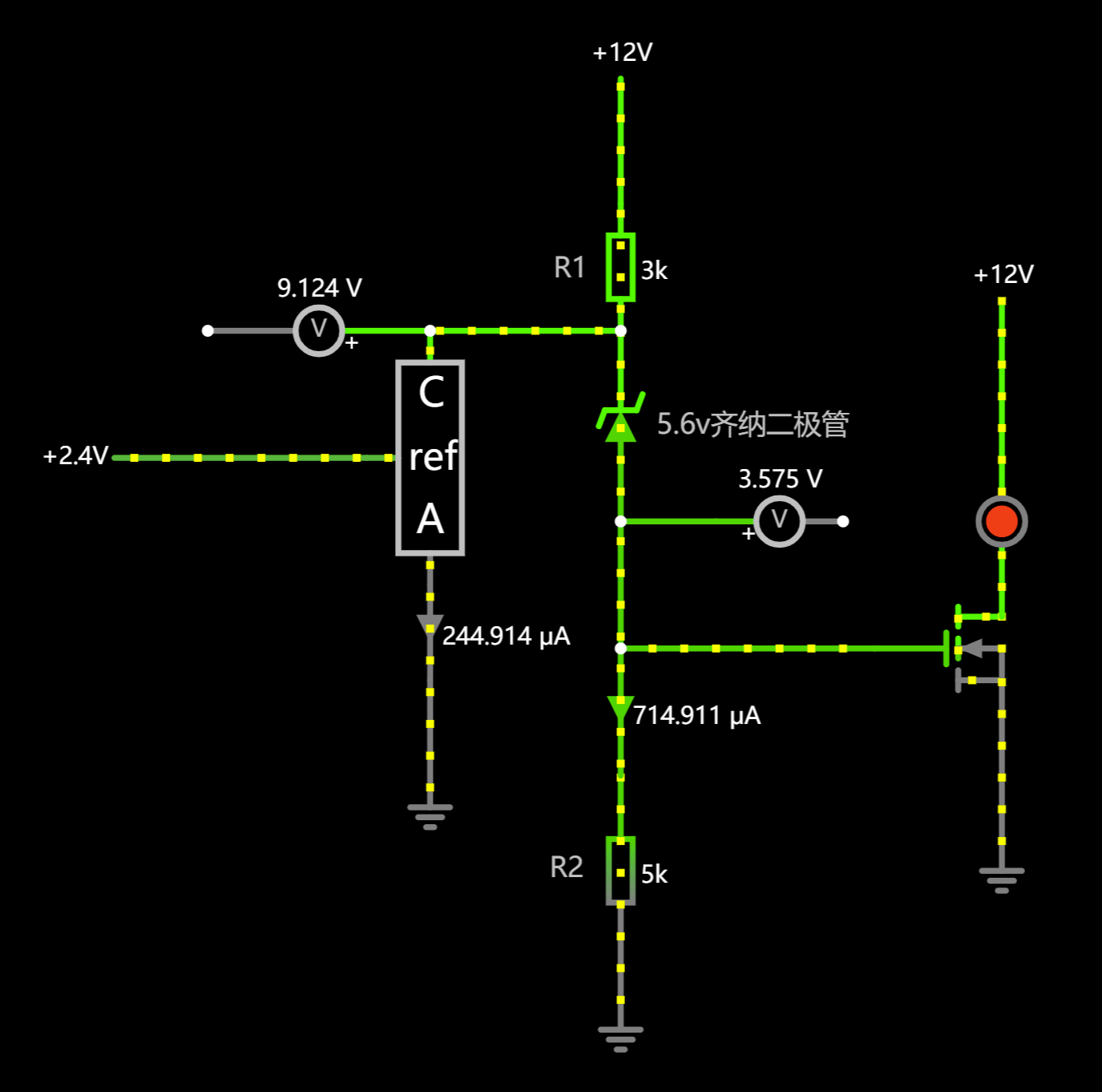

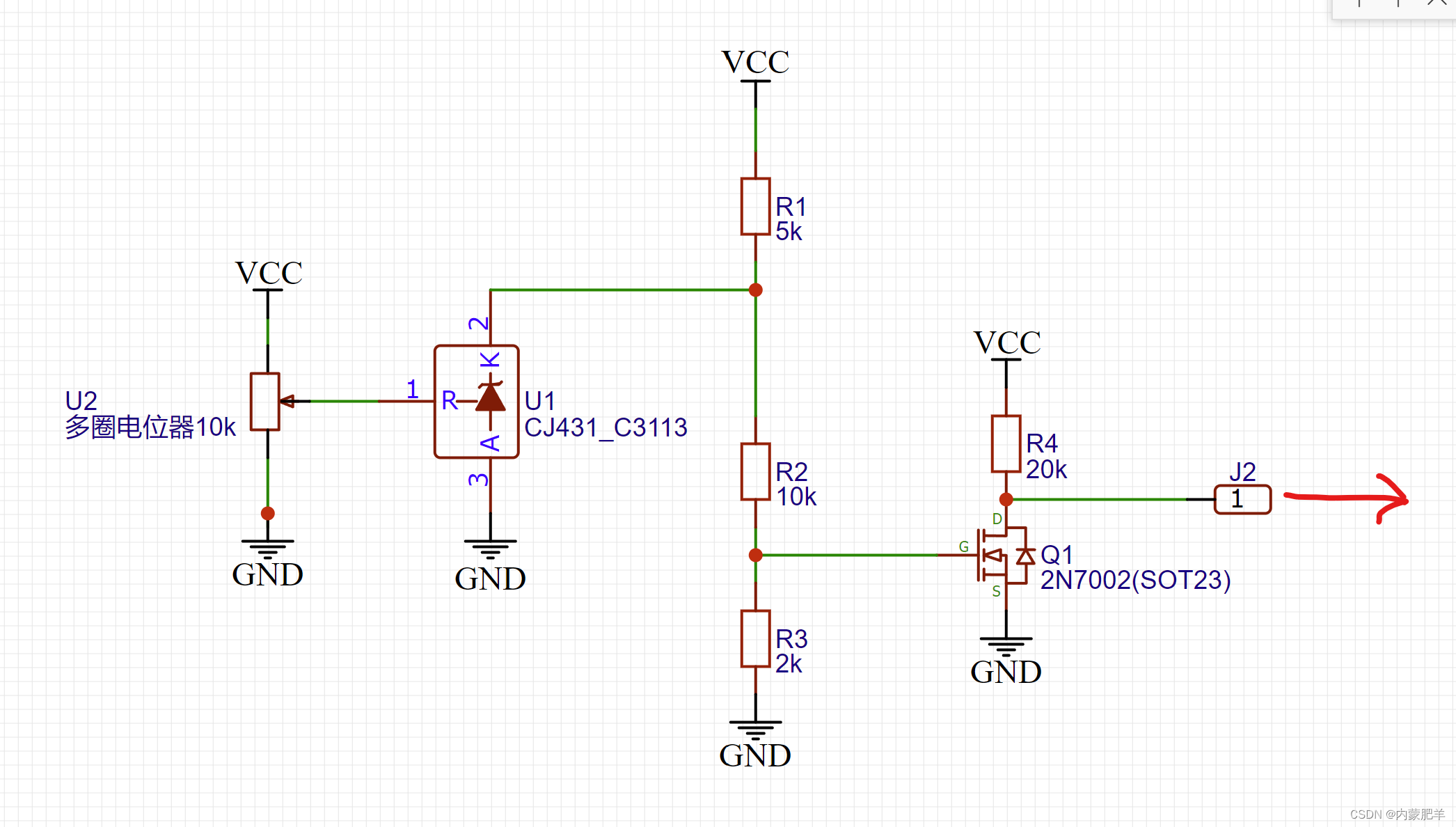

加上了nmos之后，当u2的电压小于2.5v，nmos导通，j2的输出电压为0v，低电平。
当u2的电压大于2.5v，nmos关断，j2的电压为vcc，高电平。
为了节能，r4的阻值可以更大，对结果没什么影响。
