原创 | QUINDOS齿轮模块为用户带来最简易便捷的齿轮检测解决方案

前言

齿轮类零件是通用机械的重要零部件，包括直齿、斜齿、伞齿、蜗轮蜗杆等，广泛应用于各类机械。从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电、钟表等，都可以见到齿轮类零件的踪迹。

QUINDOS软件包含了丰富的齿轮模块，包括渐开线圆柱齿轮模块、直伞齿模块、螺旋伞齿模块、蜗轮蜗杆模块以及相应的齿轮刀具检测模块。参数化的UI界面及图形报告，为用户提供了高效的齿轮检测方案。

一、QUINDOS测量软件介绍

• 基本计量功能： 基本几何元素测量、GD&T形位公差

• 复杂空间曲面及曲线测量：曲面曲线测量、分析、评定

• 行业专业零件测量：如齿轮、压缩机转子、航空叶片等

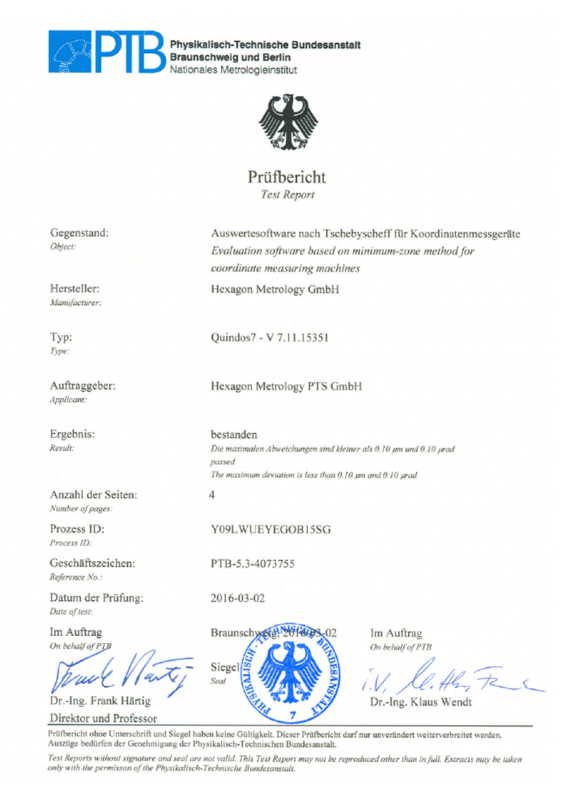

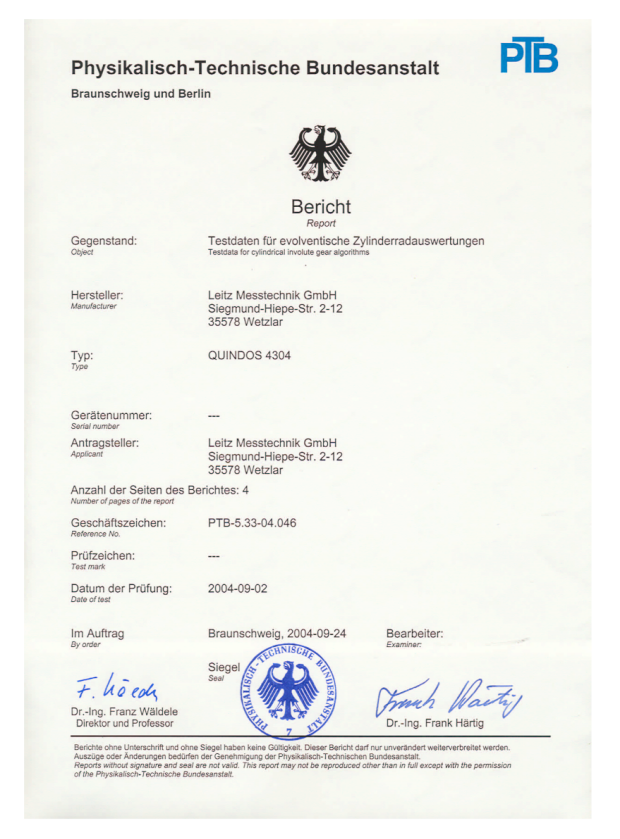

• QUINDOS软件和齿轮模块算法得到PTB算法认证

• 具备丰富的二次开发功能，方便用户自定义软件界面和算法

二、GEAR圆柱齿轮模块功能介绍

拥有强大的齿轮测量能力：

• 检测未知渐开线齿轮逆向功能，逆向检测齿轮的设计参数

• 检测渐开线圆柱齿轮，包括内/外，直/斜圆柱齿轮、花键、不完整齿轮

• 检测非渐开线（直面）内、外花键

• 检测渐变齿厚锥齿轮

• 检测标准支持ISO1328-1995、ISO1328-2013、DIN 3962:1978 / VDA、AGMA 2015-1-A01:2015、ANSI B92.1:1970、JIS 1702-1/2:1998等标准

• 适应机型广泛：桥式测量机、龙门测量机；支持扫描测头、触发测头、转台测量

多场景应用方案，且支持转台4轴联动扫描：

圆柱齿轮检测项目如下：

齿廓、螺旋线自动测量及修型评价：

根据齿轮参数和所选标准，自动计算齿廓、螺旋线测量参数和评价参数，自动生成图形报告。

齿廓（渐开线）评价项目

•  齿廓倾斜误差fHα

•  齿廓总偏差Fα

•  齿廓形状误差ffα

•  齿廓鼓形Cα

•  齿顶修形 (VDI/VDE 2607)

•  齿根修形 (VDI/VDE 2607)

•  K-图评价

•  压力角修正

螺旋线（渐开线）评价项目

•  螺旋线斜率误差fHß

•  螺旋线总偏差Fß

•  螺旋线形状ffß

•  螺旋线鼓形Cß

•  修形评价(VDI/VDE 2607)

•  K-图评价

•  螺旋线修正

齿距自动测量及评价：

根据齿轮参数和所选标准，自动计算齿距测量参数和评价参数，自动生成图形报告。

齿距评价项目：

• 周节累计误差Fp

• 单个周节误差fp

• 相邻周节误差fu

• 周节变化Rp

• 径向跳动Fr

• 跨双球量棒距

• 跨单球量棒距

• 公法线长度

• 消除偏心评价

三、QUINDOS2023.1齿轮模块新增功能

支持标准 ISO1328-1:2013 (DIN ISO 1328-1:2018)的扩展评价和高级绘图功能

• 齿廓的鼓形及修型评价，超过齿顶部分的轮廓可选择性输出

• 齿向评价功能支持对整个齿厚的鼓形分析

• 图形报告中，增加了鼓形分析的详细信息

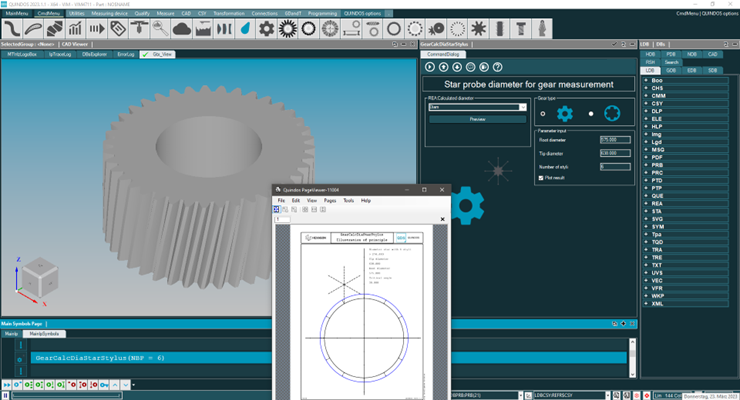

新增探针配置功能

新增指令GearCalcDiaStarStylus根据齿轮的顶圆、根圆直径，计算出合适的探针配置。

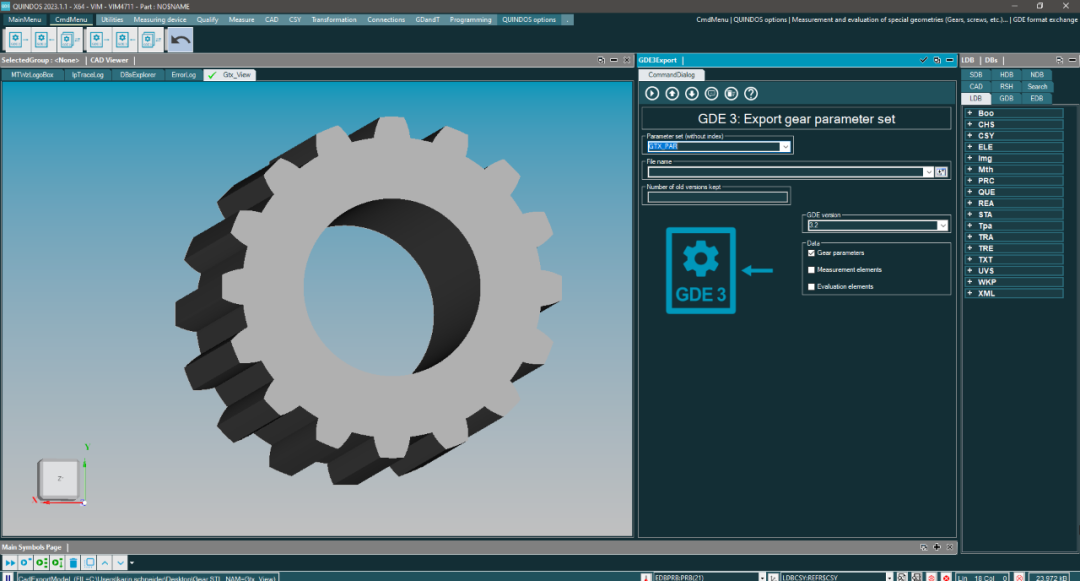

新增GDE3.0数据接口

导入/导出基本几何信息、齿廓修型、坐标系、及评价参数等。

如需了解更多信息，欢迎致电海克斯康客户服务热线400-6580-400。
