一.介绍

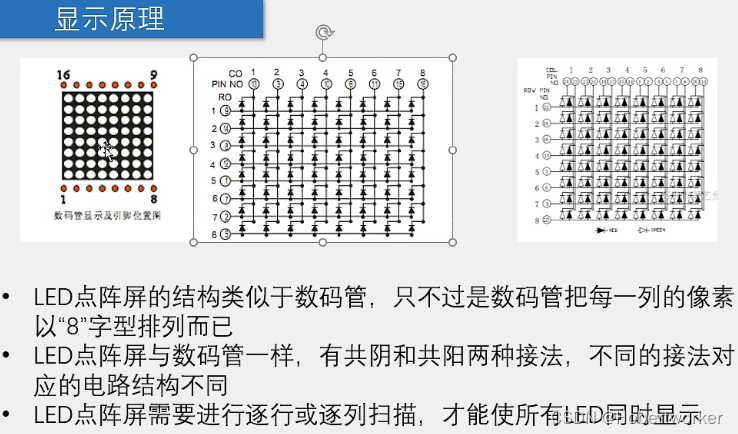

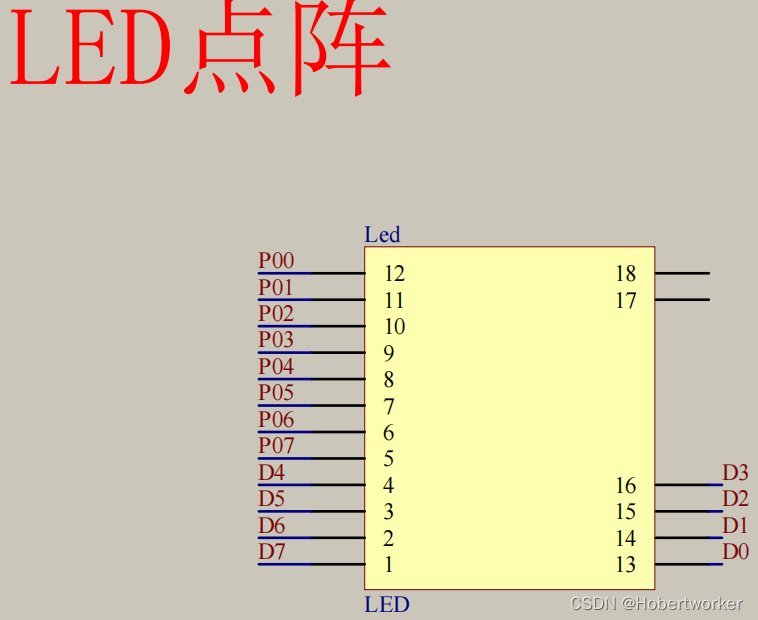

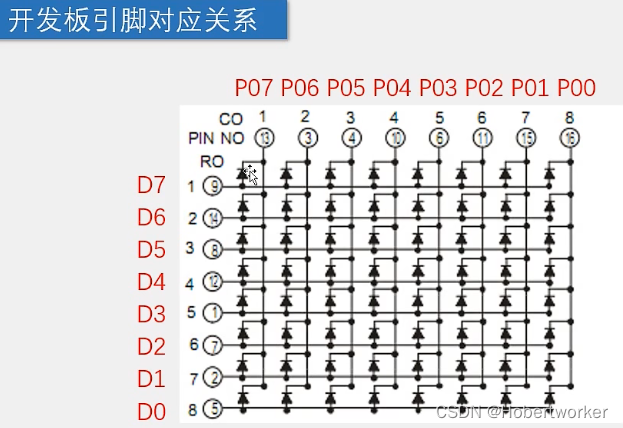

双色点阵只比单色点阵多了8个引脚，该图的点阵是共阳接法

1.74HC595原理介绍

output enable输出使能，只有使能了，才会有输出

一般来说，名字上面加一条横线，就代表了它低电平有效或者是下降沿有效

RCLK是寄存器时钟（register clock）

直接接到VCC就代表，不进行清空

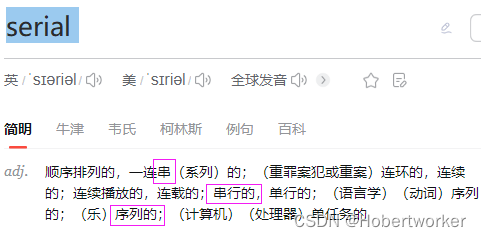

SRCLR是串形清零端（serial clear）

串行时钟和串行数据

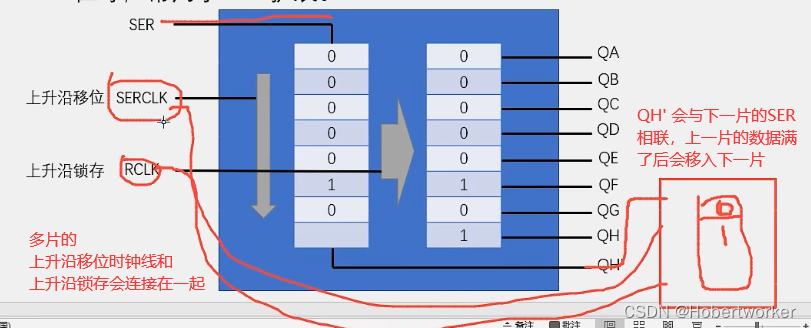

QH' 是用于多片级联

补充：串行和并行

串行通信：
串行通信：计算机与I/O设备之间，同一时刻，只能传输一个bit位的信号。传输数据按顺序依次一bit位接一bit位进行传输，通常数据在一根数据线或一对差分线上传输。

比如，当传输1字节信息时，并行通讯有8根信号线实现同时传输，假如耗时为1T，而串行是在一根信号线上，把数据排成一行、一位一位传输，需要传8次，因此耗时为8T。

并行通信：
并行通信是和串行通信相对的数据传输的方式。

并行通信：计算机与I/O设备之间，通过多条传输线，可以同时传输多个bit位的信号。

因此可总结出二者的特性：

并行通讯的效率高，但是成本高、对信号线路要求高，一般应用于快速设备之间近距离传输，譬如CPU 与存储设备、存储器与存储器、主机与打印机等都采用并行通讯。

串行通讯效率较低，但是对信号线路要求低，抗干扰能力强，同时成本也相对较低，一般用于计算机与计算机、计算机与外设之间远距离通讯。

本文为CSDN博主「Steven邵」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/sym_robot/article/details/113182977

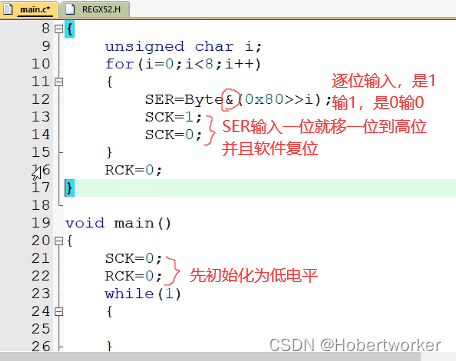

SERCLK需要在有上升沿的时候才能够进行移位，也就是从0变为1.而不是单独的高电平

同理RCLK也需要有上升沿。

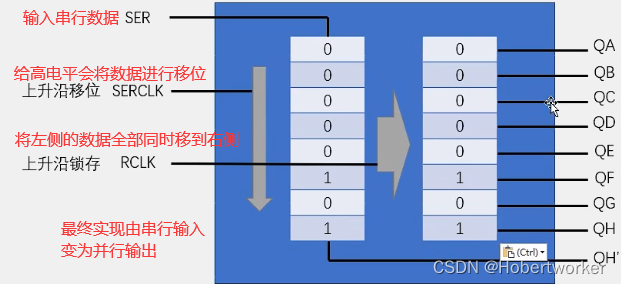

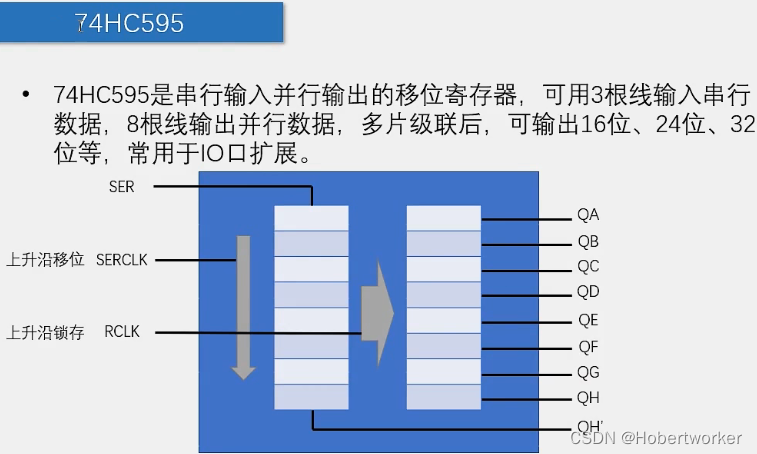

左侧为移位寄存器，右侧为输出寄存器（存了什么就输出什么）

扩展IO口后的数据会减慢

问题：如果没有IO口的限制，可以将点阵屏的行和列引脚全部变成单片机的IO口吗？

解决：不行，由于单片机是弱上拉，它对与高电平的驱动会很弱，而对低电平的驱动会很强

类似于在VCC处接上一个电阻，而在GND处只有一根导线

即使联通，电流很弱，点阵屏也会非常暗

那如果非要这么干，那就可以在VCC处接上三极管，对电流进行放大，同时也要接上一个电阻防止被烧坏

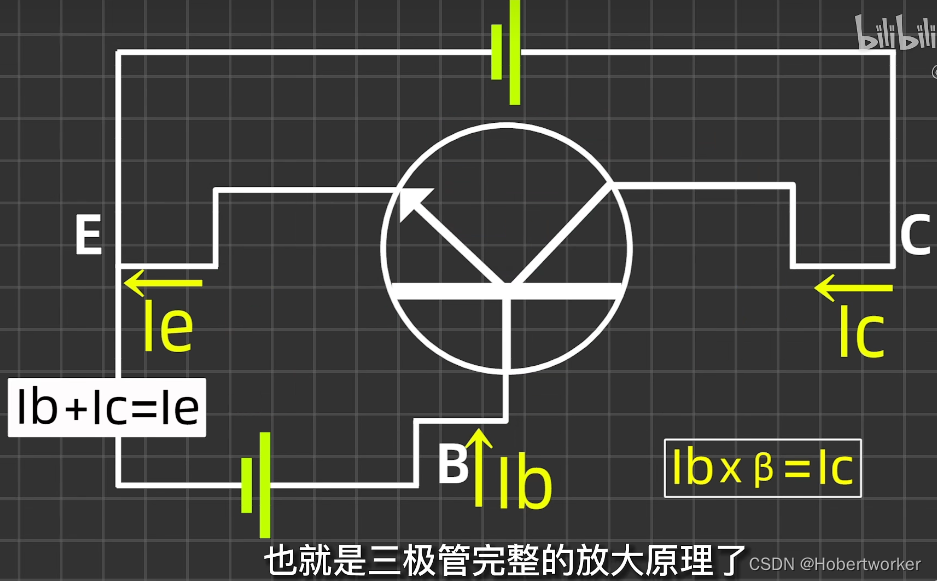

补充：三极管发大电路

小电流控制大电流，属于电流控制型

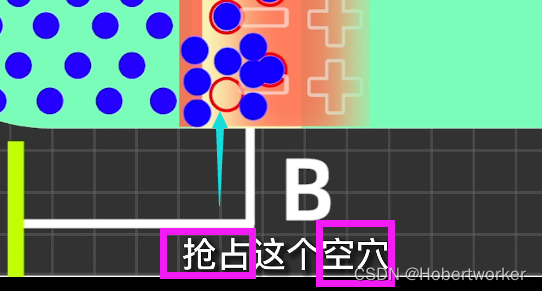

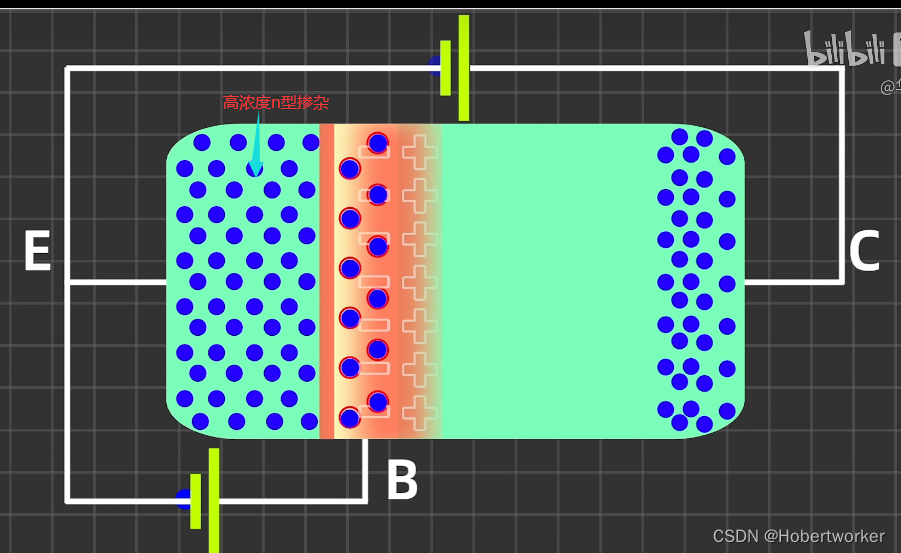

左侧接了两个电源负极，会在高浓度N型掺杂处汇聚大量的电子

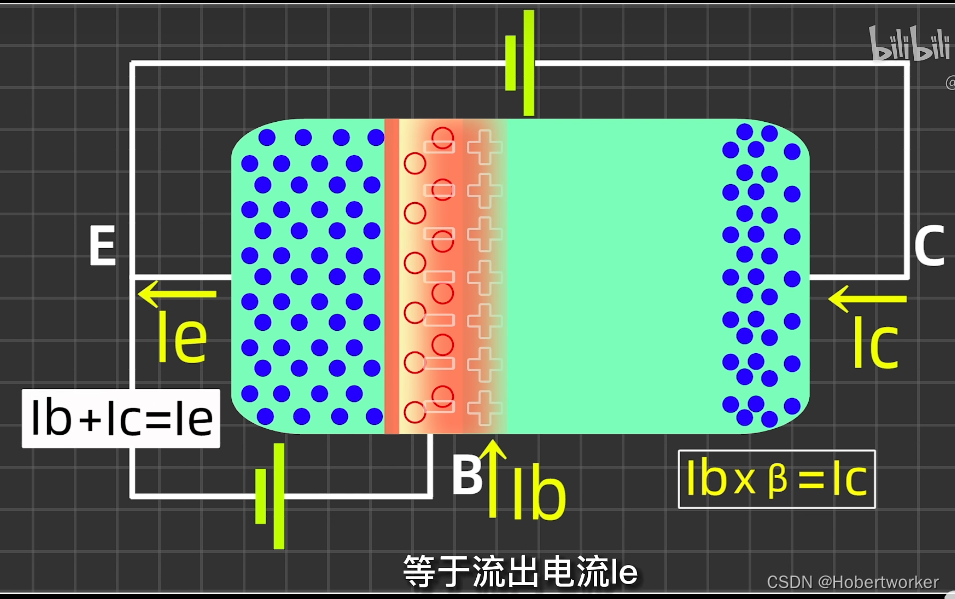

单位时间内，发生飘移运动的电子数量是填补空穴的电子的数量的β倍

两个电路的电流汇总形成发大电流

pnp型三极管给低电平的时候就会导通，给高电平的时候就会截止

npn型三极管给1的时候，三极管导通，给0的时候就截止

而74HC595高电平驱动能力依然很弱，为恒压输出（故一列中，亮度随亮灯的数目增加而减弱）

有的芯片是横流输出的（灯亮的多会加大电流）

74HC595上的8个二极管可以进行单独操作，可以用于进行测试

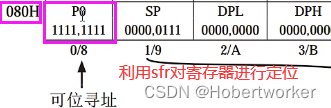

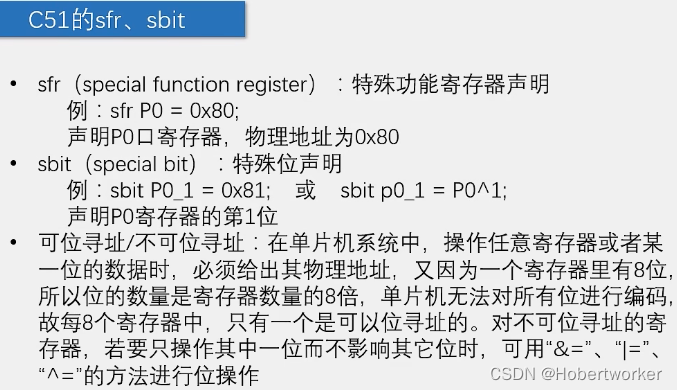

sfr:将寄存器的名称和对应的地址进行声明，声明之后就可以直接进行操作(是对整个寄存器而言的并不能单独操作每一位)

sbit:对寄存器的每一位进行声明，就可以对某一位单独操作而不影响其他位

&=：用于清零，0xFE与原数据相&可以清零最低位

|=:可以用于对某一位进行置1操作

^=:将某一位与1进行异或，一样就置1 ，不一样就置0；可以对某一位进行取反

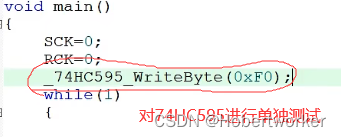

2.对74HC595进行测试

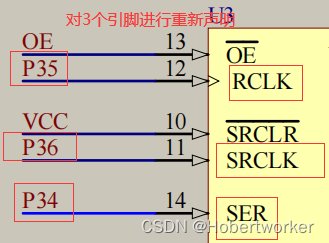

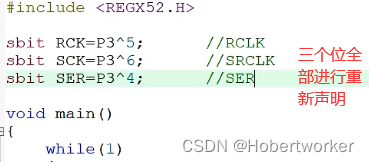

以P3^5进行举例：

P3^5指的是P3的第五位（^此处的异或符号并不是异或的意思）

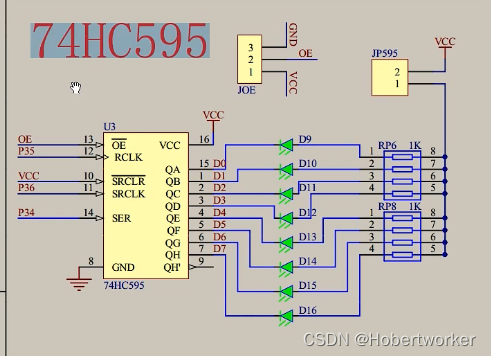

新版51——A2的74HC595

3.代码实现

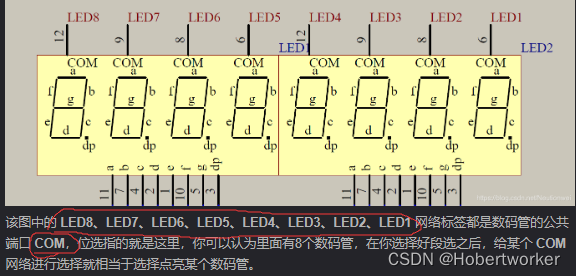

补充：数码管的段选和位选

以数码管为例，段选就是每一个数码管的八个LED

位选

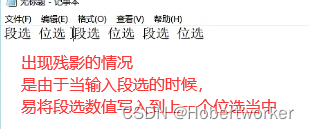

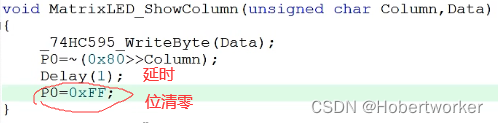

1.问题：残影

解决：消影

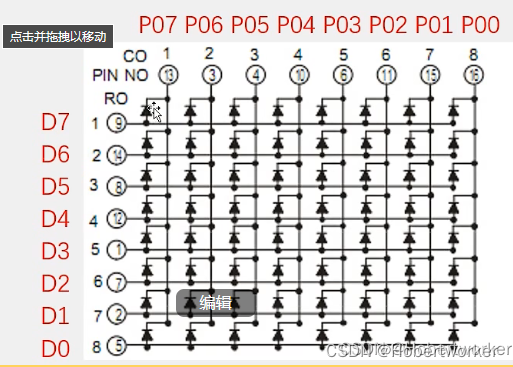

P0相当于位选

2.优化：

后面将P0口寄存器（只有位可以使用sbit进行改名）进行名称替换

#define MATRIX_PORT P0

进行宏定义，方便以后修改

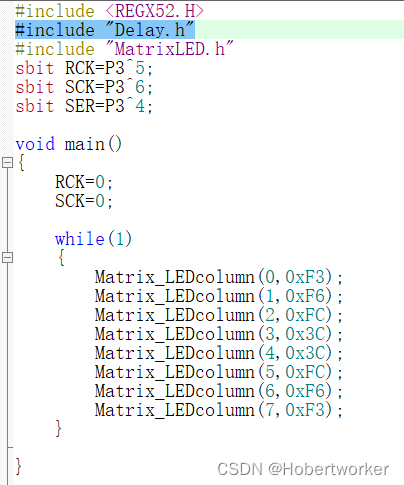

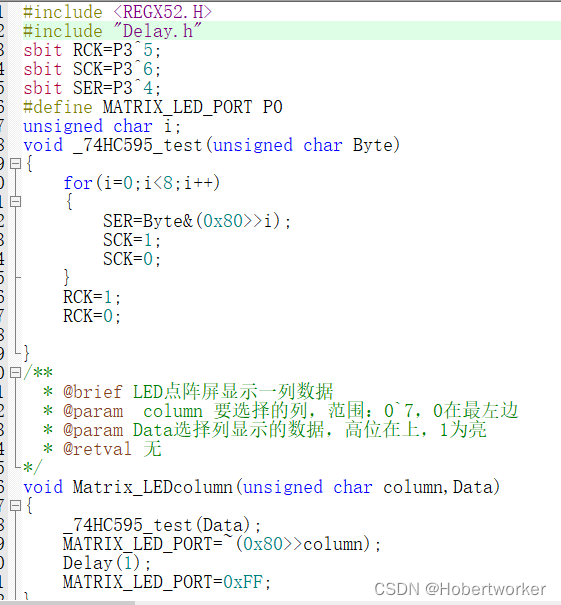

3.完整代码实现

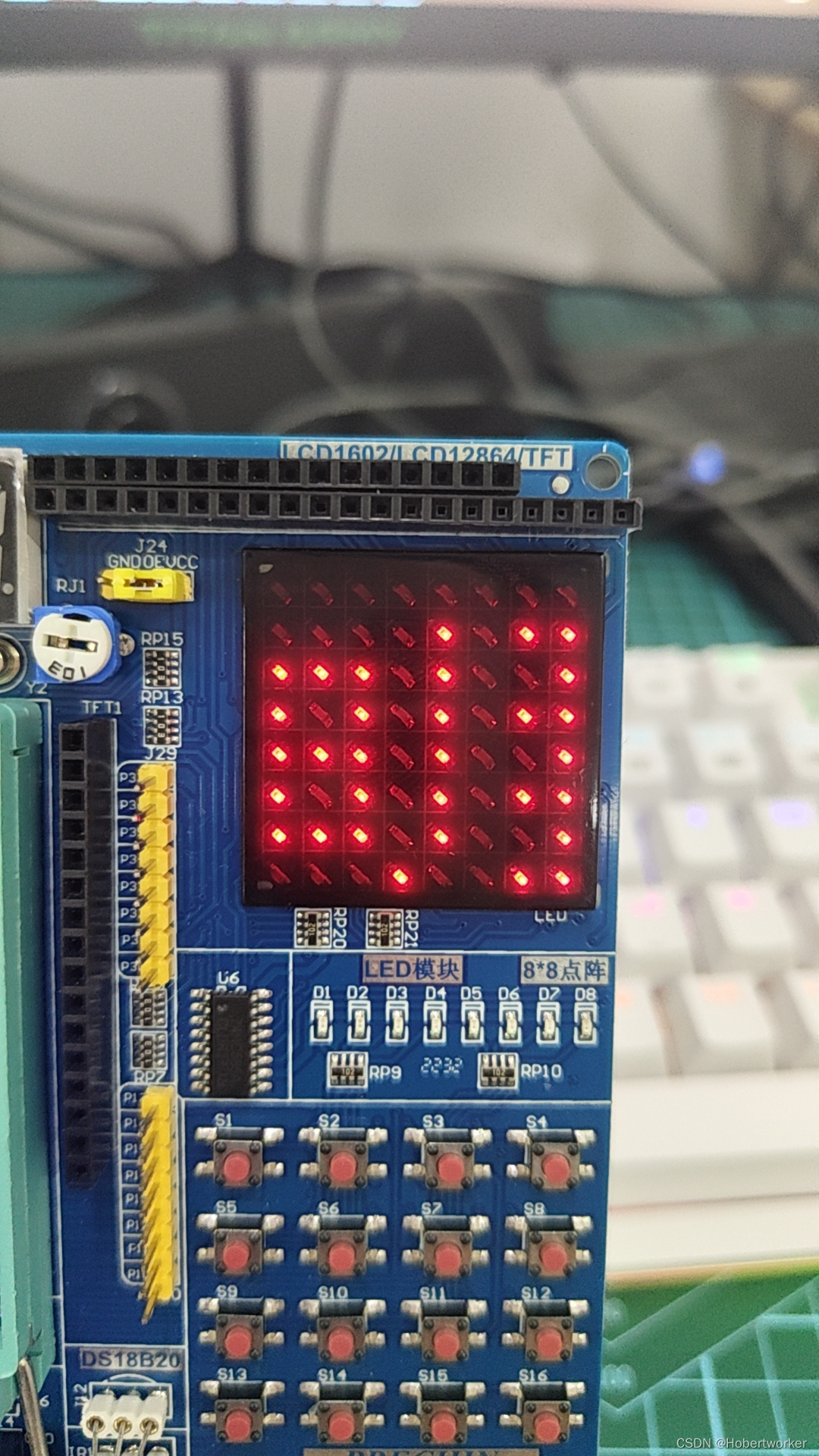

（1）蝴蝶结显示（固定帧）

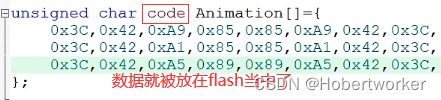

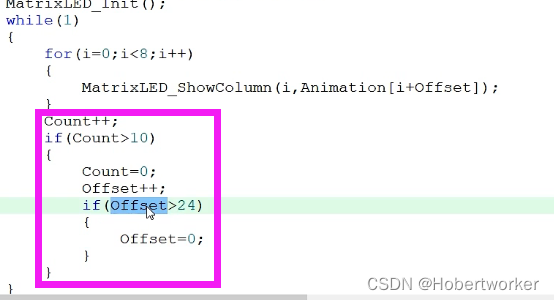

（2）显示动画

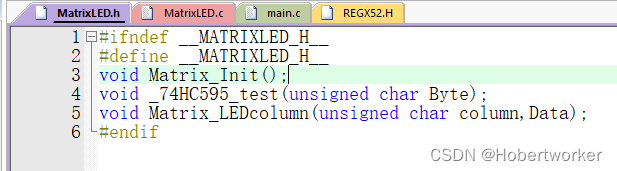

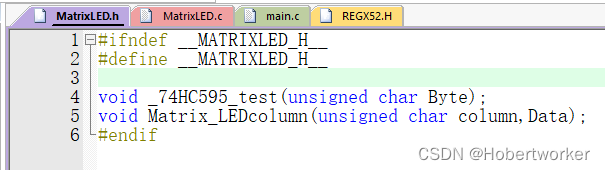

1.模块化点阵屏

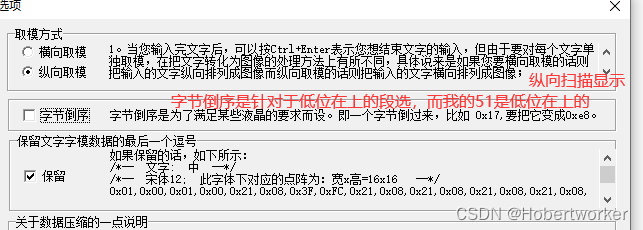

2.文字取模

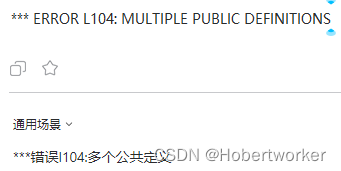

3.有关报错解决

解决：

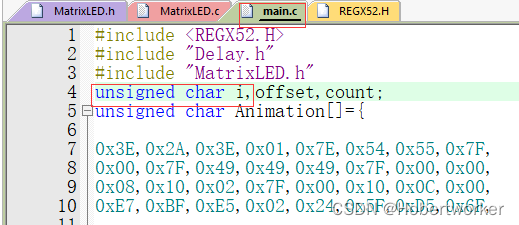

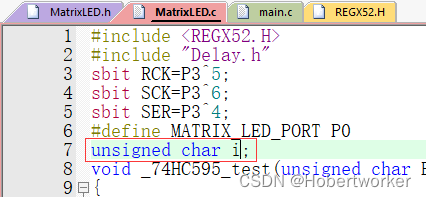

由于在两个.c文件中，都声明了全局变量i，会导致重复定义

而且Keli_C51遵循C89标准，函数体中所有变量定义必须放在开头

如果大家使用较老的编译器时遇到下面的代码可能会提示错误，因为较老的编译器要求.c文件中的局部变量定义必须放在所有执行语句前，块开头处。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

void main()
{
   int i = 0; // c89和C99都没问题

   if (i > 0)
   {
       int j = 0; // C89和C99都没问题
   }

   for (int k = 0; k < 5; ++k) // C89有问题，C99正常
   {
       i = k;
       printf("i = %d.\n", i);
   }

   int m = 0; // C89有问题，C99正常

}

上面的程序如果在较老的编译器下使用.c文件保存并编译的时候会出错，注意，i、j的定义是没有任何问题的，因为它们都处于局部块的开始处。但是k和m的定义就会有问题，因为它们前面有可执行语句，所以m和k应该定义在i的前后。我当时使用VS2008的时候会报错，但是现在使用VS2013编译上面程序时不会有任何问题，所以，这个使用方法到底对不对，还是要看大家的编译器，C99以后基本都使用变量就近定义的方式，因为这样十分清晰。

总之，为了移植性更强一些，建议大家编写C语言的时候尽量将局部变量都定义在可执行语句前，块的开始处，这样不管是新的编译器或者老的编译器都可以正常编译。不过，随着变量定义就近原则的方便性的体现，可能使用变量就近定义会更好一些，至于如何抉择，大家可以根据项目需求和实际的情况而定。
————————————————
