华为CT6100双千M路由记录

该文章仅仅记录使用CT6100的流程，不提供任何参考和建议。

一、简介

1. 设备：华为CT6100瘦客服端，J1800cpu，不包含外壳，有双千M网口，2G内存+8G硬盘。
2. 系统：esir的高大全openwrt版本
3. 用途：对lan设备进行学习上网和广告拦截，跑一些docker应用，以及尽可能低功耗（6W，一点也不低）

二、系统安装

1. 设备连接

问题：收到就发现不对劲了，上面没有HDMI接口。
解决：幸好的是，具有24P+5P的DVI接口，购买后接上即可成功显示。

2. BIOS设置

问题：最开始的时候，由于跳不进去系统，进行了默认配置操作，结果开机进入boot menu跳不出来

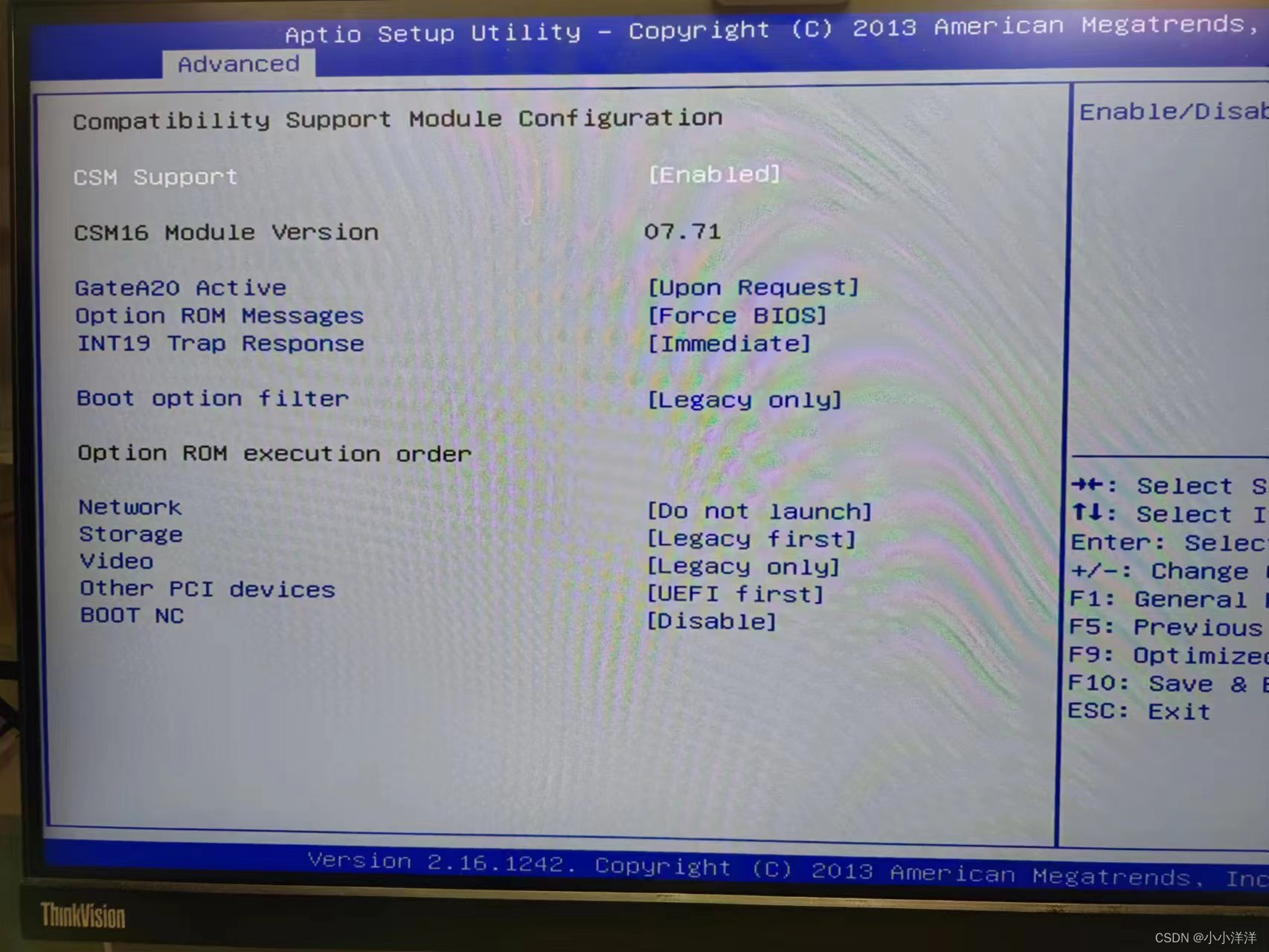

解决：在BOOT CSM设置中，将BOOT NC设置成Disable，其他看情况设置。

3. 系统烧录

问题：由于openwrt是IMG文件，只能烧录到U盘中，但是想要转移到系统硬盘中。
解决：使用dd命令，参考博客：openwrt如何写入硬盘，具体步骤如下：

1. 首先U盘烧录一个系统，比如ubuntu或者直接openwrt，我这直接用的是openwrt高大全
2. 扩容op：由于op内存不够，上传不了待烧录的img设备，需要先扩容。方法就是磁盘管理->修改->挂载点到/overlay
3. 上传到op：使用文件管理，将文件上传到/opt或者/overlay文件夹中。获取其他的也可以，如直接文件上传到tmp/updata
4. 格式化硬盘：烧录前需要对硬盘进行格式化，使用命令行cfdisk，对sda硬盘进行删除。
5. 烧录op：要将gz文件解压缩gzip -d xxx.img.gz，使用dd命令：dd if=/overlay/openwrt.img of=/dev/sda
6. 启动系统：拔掉U盘重启，或者在BIOS中设置启动为HDD
7. 端口：默认外面ETH1接wan，里面ETH0接lan

4. 系统扩容

问题：由于OP的默认容量不够，剩余6G硬盘没有用上，需要进行扩容，包括两方面：/overlay和/opt。其中/overlay是软件包的占用空间，建议至少分配到1.6G，然后/opt是docker的空间，将剩余空间全部分配。
注意：以上系统结构是基于ESIR的固件进行配置的，其他OP可能不是同一个类型的空间分配。更多了解ESIR的扩容，可以看油罐的EISR专栏，里面介绍了为啥是/overlay和/opt，以及他们的作用。
解决：具体步骤如下：

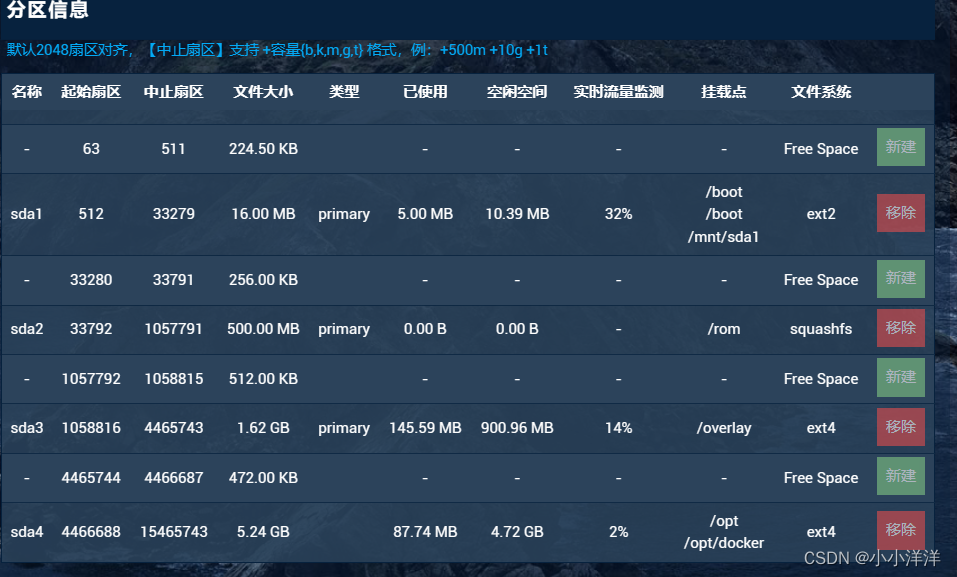

1. 剩余磁盘分区并格式：磁盘管理中，对磁盘进行修改，将剩余空间进行分区，分别1.6和5.2G，并格式化为EXT4。

2. 重启：强烈建议重启，多个步骤可能一下子完成不了导致各种问题。

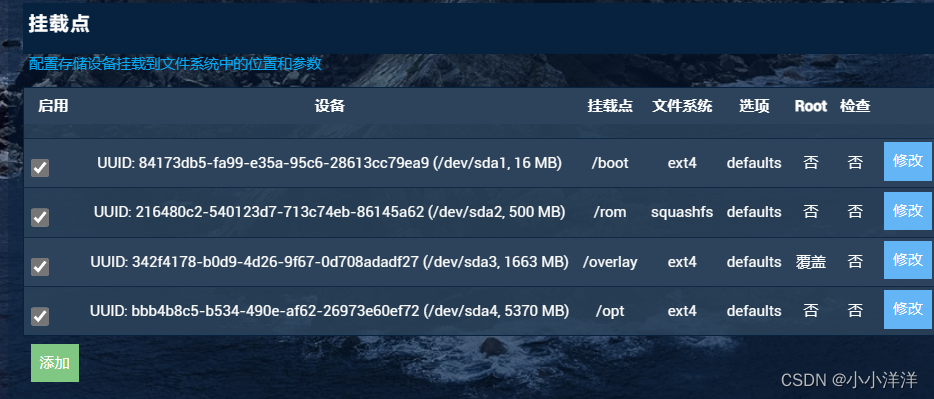

3. 挂载磁盘：在挂载点进行磁盘挂载，分别挂载/overlay和/opt。挂载一个重启一次，防止失败。
4. 对于/overlay，要取消原有的挂载，才能够使新的生效。

5. 查看软件包和docker中的空间，应该分别为1G和4.8G，这是由于初始化文件已经占用了一部分了。
6. 同样方法可以挂载其他硬盘或者U盘。

5. DNS服务

问题：前面提高共有两个需求，分别为学习上网和广告拦截，使用的分别是Adguard home和OPC，如果让他们共同处理呢？
解决：使用的网络逻辑为：客户端->dnsmsq->Adguard->OPC，据说是比较好的结构，然后DHCP还是由OP实现。具体方法如下:

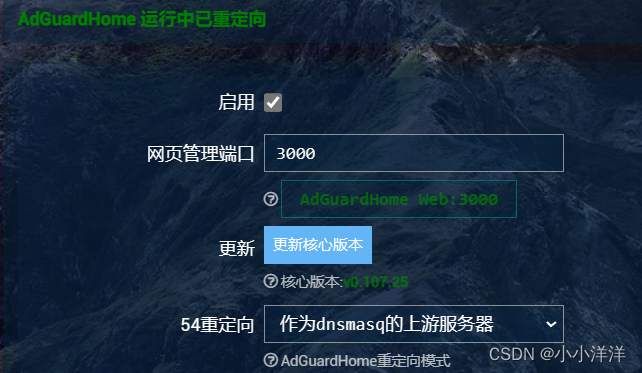

1. 启动Adguard，设置为54端口(因为dnsmsq是53已经占用了)，并作为dnsmsq的上有服务器，设置如下：

2. Adguard上游 DNS 服务器和Bootstrap DNS 服务器设置为：127.0.0.1:7874，表示数据会进入OPC。如果不走OPC，则分别使用以下DNS：
   223.5.5.5 114.114.114.114 8.8.8.8 8.8.4.4 101.226.4.6 tls://dot.360.cn https://doh.360.cn/dns-query https://dns.alidns.com/dns-query tls://dns.alidns.com tls://dns.google
61.139.2.69 211.137.96.205 8.8.8.8 8.8.4.4
3. Adguard DNS黑名单设置：推荐以下：
   https://easylist-downloads.adblockplus.org/easylistchina.txt
https://easylist-downloads.adblockplus.org/easyprivacy.txt
https://raw.githubusercontent.com/cjx82630/cjxlist/master/cjx-annoyance.txt
https://www.i-dont-care-about-cookies.eu/abp/

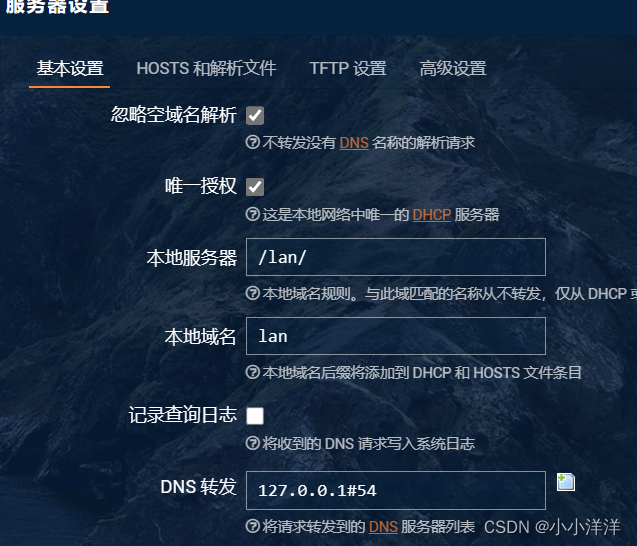

4. OP DNS设置：设置DNS转发为：127.0.0.1#54，表明dnsmsq的上游是Adguard

5. OPC设置：启动OPC，在DNS中设置本地 DNS 劫持为停用。
6. 综上，设置完毕

三、系统优化

1. 上电自动开机

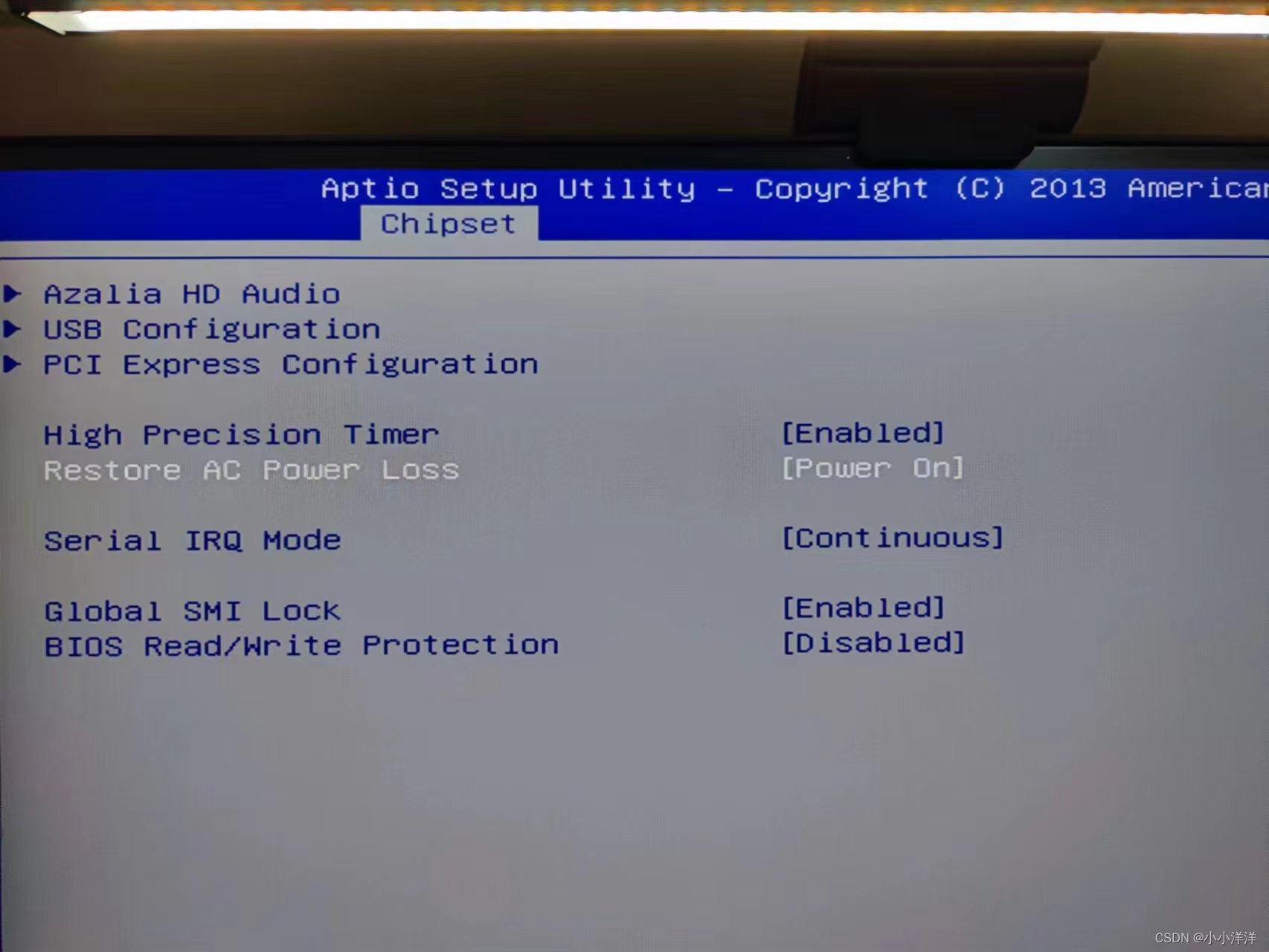

已解决：在BIOS的南桥设置中，对Restore AC Power Loss这个选项，设置为Power On即可。

2. 外壳设计

已解决：使用3D打印。根据ITX主板的孔位，设置了底版和盖板，等待打印完成查看。

3. 功耗优化

看能不能通过设置CPU频率，降低功耗

4. 散热设置

加了一个5V小风扇，可以将温度从31℃降到室温26°，5V风扇通过USB供电，电流只有0.02A，还是很不错的。但是有较高频率的小噪音，放旁边还是听得见的，等需要的时候加上去。

5. docker应用

看看这个2G+8G能跑个啥docker应用来

6. 最后卖掉

如果真的是6W功率，还不如用ALL in Boom好，一个N5105的才9W功耗，还能跑NAS等
