OpenVXI是一个用来解释VoiceXML对话标记语言的开源库，它严格支持VoiceXML2.0草案。OpenVXI提供了一个强大的基本框架让使用者构建自己的语音平台。

1. VoiceXML简介

OpenVXI是一个开源的语音XML（VoiceXML）解释器，用于构建语音应用程序。使用VoiceXML的应用系统中，不要求用户学习复杂的高级语言，就可灵活扩充新业务。而无需再与开发商联系，重新定制开发，只需要编写几个VoiceXML页面就可以实现新的业务流程。而且编制好的VoiceXML脚本可以随时随地加入到系统中，而不会影响系统的正常运行。

VoiceXML2.0规范

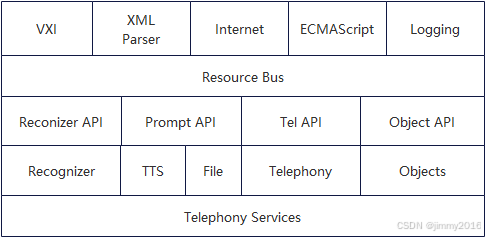

2. OpenVXI系统架构

OpenVXI由以下实现：

VXI：解析所有的VoiceXML标记，并且担任程序中的主控角色。VXI实现了所有Voice2.0规范中所需要的部分功能和大部分可选功能。
VXI Parser Interface：提供了对XML DOM解析器的访问，OpenVXI中使用的是开源的Apache Xerces SAX and DOM的解析接口。
Internet Interface：提供了通过http://和file://的方式访问应用文档，同时也支持POSTING数据返回到应用服务器。
ECMAScript Interface: 提供了对ECMAScript(JavaScript)执行服务的访问。OpenVXI的实现整合了Mozilla SpiderMonkey开源引擎。
Logging Interface：用来报告系统操作的错误，事件以及诊断信息。OpenVXI的实现包括输出日志到文件和可选的标准输出。

实现平台必须提供以下资源接口：

Recognizer Interface：提供语法管理和必须由VoiceXML指定的识别，包括动态创建和启用语法。它通过电话平台来获得呼叫输入。
Prompt Interface：提供完整的放音服务，能够处理静态音频文件并且提供语音合成服务。
Telephony Interface：提供呼叫控制服务，包括转接、挂断呼叫并提供电话时间的能力。
Object Interface：提供对象访问，平台可以通过对象元素访问已定义的VoiceXML语言扩展。对象能够很容易地被定义以满足指定的电话扩展、CTI系统的弹屏显示以及其他需求。

3. 介于OpenVXI开发自定义对话控制

3.1 Recognizer Interface

VXIrecInterface是OpenVXI中用于处理语音识别功能的接口。该接口提供了语音识别的核心功能，包括初始化、语法加载、识别启动与停止、结果获取等，是OpenVXI平台中实现语音交互的重要组成部分。

Recognizer接口定义如下：

typedef struct VXIrecInterface {
  // 获取接口实现的版本号
  VXIint32 (*GetVersion)(void);

  // 获取接口实现的名称
  const VXIchar* (*GetImplementationName)(void);

  // 开始会话，为每个新会话调用，允许进行特定于调用的处理或资源绑定
  VXIrecResult (*BeginSession)(struct VXIrecInterface  *pThis,  VXIMap *args);

  // 结束会话，在呼叫结束时进行清理，允许进行特定于呼叫的终止或资源释放
  VXIrecResult (*EndSession)(struct VXIrecInterface  *pThis, VXIMap *args);

  // 通过URI加载语法，非阻塞接口
  VXIrecResult (*LoadGrammarURI)(struct VXIrecInterface  *pThis,
                                 const VXIMap            *properties,
                                 const VXIchar           *type,
                                 const VXIchar           *uri,
                                 const VXIMap            *uriArgs,
                                 VXIrecGrammar          **gram);


  // 加载一个内嵌在VoiceXML页面的语法，非阻塞接口
  VXIrecResult (*LoadGrammarString)(struct VXIrecInterface  *pThis,
                                    const VXIMap            *properties,
                                    const VXIchar           *type,
                                    const VXIchar           *gramDef,
                                    VXIrecGrammar          **gram);

  // 激活加载的语法以进行后续识别调用
  VXIrecResult (*ActivateGrammar)(struct VXIrecInterface  *pThis,
                                  const VXIMap            *properties,
                                  VXIrecGrammar           *gram);

  // 停用加载的语法文件以进行后续识别调用。
  VXIrecResult (*DeactivateGrammar)(struct VXIrecInterface  *pThis,
                                    VXIrecGrammar           *gram);

  // 释放已加载的语法文件
  VXIrecResult (*FreeGrammar)(struct VXIrecInterface  *pThis,
                              VXIrecGrammar          **gram);

  // 使用当前激活的语法进行识别，接口会阻塞直到识别完成、按键输入
  // 完成或者超时或出现错误
  VXIrecResult (*Recognize)(struct VXIrecInterface    *pThis,
                            const VXIMap              *properties,
                            VXIrecRecognitionResult  **recogResult);

  // 保存录音信息
  VXIrecResult (*Record)(struct VXIrecInterface  *pThis,
                         const VXIMap            *properties,
                         VXIrecRecordResult     **recordResult);

  // 获取识别结果ID匹配的语法
  VXIrecResult (*GetMatchedGrammar)(struct VXIrecInterface * pThis,
                                    const VXIchar *grammarID,
                                    const VXIrecGrammar **gram);

  // 使用VoiceXMl元素创建语法
  VXIrecResult (*LoadGrammarOption)(struct VXIrecInterface  *pThis,
                                    const VXIMap            *properties,
                                    const VXIVector         *gramChoices,
                                    const VXIVector         *gramValues,
                                    const VXIVector         *gramAcceptance,
                                    const VXIbool            isDTMF,
                                    VXIrecGrammar          **gram);

  // 提供热词识别终止转接
  VXIrecResult (*HotwordTransfer)(struct VXIrecInterface * pThis,
                                  struct VXItelInterface * tel,
                                  const VXIMap *properties,
                                  const VXIchar* transferDest,
                                  VXIrecTransferResult  ** transferResult);

  // 是否支持热词识别终止转接
  VXIbool (*SupportsHotwordTransfer)(struct VXIrecInterface *pThis,
                                  const VXIMap  * properties,
                                  const VXIchar * transferDest);

} VXIrecInterface;

Recognizer示例：

<form id="ASR-1">
  <property name="maxspeechtime" value="10000"/>
  <field name="user_input" type="voice dtmf">
    <prompt bargein="true">
       请说出您要查询的城市名
    </prompt>
    <grammar src="/grammars/voice.grxml" type="application/srgs+xml"/>
    <filled>
      <assign name="asr_result" expr="user_input"/>
      <goto next="#LogicCompare-2"/>
    </filled>
  </field>
</form>

field是一个输入域，用户必须给field提供一个值，否则就不可能进行到form中的下一个元素。如上图，type表示接受的是语音输入还是按键输入。OpenVXI在执行时，执行Prompt放音并调用Recognize接口，该接口实现我们将启动识别，并阻塞在等待识别结果返回后指定filled。识别接结果会填写到field，通过user_input获取到识别结果。

3.2 Prompt Interface

VXIpromptInterface接口提供了一套用于处理语音提示的功能。这些功能包括获取版本信息、获取实现名称、开始和结束会话、播放队列中的提示、预取提示、排队提示、等待提示播放完成等。这些功能共同作用，使得系统能够高效地处理语音提示，提供良好的响应时间和低CPU及网络开销。

Prompt接口定义如下：

typedef struct VXIpromptInterface {
  // 获取接口实现的版本号
  VXIint32 (*GetVersion)(void);

  // 获取实现的名称，要确保每个实现的名称都是唯一的
  const VXIchar* (*GetImplementationName)(void);

  // 为新会话进行初始化，可以设计资源绑定或运行时调用特定操作
  VXIpromptResult (*BeginSession)(struct VXIpromptInterface *pThis, VXIMap *args);

  // 在通话结束时进行清理，可能释放资源或执行其他终止操作
  VXIpromptResult (*EndSession)(struct VXIpromptInterface *pThis, VXIMap *args);

  // 开始播放队列中的提示，这是一个非阻塞操作
  VXIpromptResult (*Play)(struct VXIpromptInterface  *pThis);

  // 播放特殊填充提示，通常用于在文档获取期间播放提示，并在获取完成后中断
  VXIpromptResult (*PlayFiller)(struct VXIpromptInterface *pThis,
                                const VXIchar             *type,
                                const VXIchar             *src,
                                const VXIchar             *text,
                                const VXIMap              *properties,
                                VXIlong                    minPlayMsec);

  // 预取提示，以便在需要时快速播放，这是一个非阻塞操作
  VXIpromptResult (*Prefetch)(struct VXIpromptInterface *pThis,
                              const VXIchar             *type,
                              const VXIchar             *src,  /* deprecated - NOT USED */
                              const VXIchar             *text,
                              const VXIMap              *properties);

  // 将提示放到播放队列，直到调用Play方法后开始播放队列
  VXIpromptResult (*Queue)(struct VXIpromptInterface *pThis,
                           const VXIchar             *type,
                           const VXIchar             *src, /* deprecated - NOT USED */
                           const VXIchar             *text,
                           const VXIMap              *properties);

  // 等待所有已排队的提示播放完毕，这是一个阻塞操作
  VXIpromptResult (*Wait)(struct VXIpromptInterface *pThis,
                          VXIpromptResult           *playResult);
} VXIpromptInterface;

Prompt示例：

<prompt bargein="true">
      <audio src="http://172.31.185.37:6036/ivr-audio.wav"/>
      欢迎拨打这个演示系统
</prompt>

OpenVXI在执行Prompt时，会调用PlayFiller接口，PlayFile传参type表示文本格式，src对应audio原始的src属性，播放静态提示音时使用。text对应prompt的文本内容，将播放tts合成音。properties则携带prompt的属性，比如上例中的bargein。

3.3 Telephony Interface

VXItelInterface用于处理与电信相关的操作。这些操作包括获取版本信息、实现名称、会话管理、状态查询、断开连接、盲转接、桥转接和咨询转接等。

Telephony接口定义如下：

typedef struct VXItelInterface {
  // 返回当前实现的版本号
  VXIint32 (*GetVersion)(void);

  // 返回实现的名称
  const VXIchar* (*GetImplementationName)(void);

  // 开始会话，看具体实现，可能是无用接口
  VXItelResult (*BeginSession)(struct VXItelInterface *pThis, VXIMap *args);

  // 结束会话，看具体实现，可能是无用接口
  VXItelResult (*EndSession)(struct VXItelInterface *pThis, VXIMap *args);

  // 获取当前线路的状态
  VXItelResult (*GetStatus)(struct VXItelInterface *pThis, VXItelStatus *status);

  // 挂断通话
  VXItelResult (*Disconnect)(struct VXItelInterface *pThis, const VXIMap *namelist);

  // 盲转到指定目标
  VXItelResult (*TransferBlind)(struct VXItelInterface *  pThis,
        const VXIMap *properties,
        const VXIchar *transferDestination,
        VXIMap **resp);

  // 桥接转，这个接口实现依赖平台的具体实现。这个接口只会阻塞到开始发起转接，不会等待被叫应答
  VXItelResult (*TransferBridge)(struct VXItelInterface *pThis,
         const VXIMap *properties,
         const VXIchar* transferDestination,
         VXIMap **resp);

  // 咨询转，接口会阻塞，直到连接完成（被叫应答、被叫未应答、被叫忙活其他方式结束）
  VXItelResult (*TransferConsultation)(struct VXItelInterface *  pThis,
         const VXIMap *properties,
         const VXIchar* transferDestination,
         VXIMap **resp);
} VXItelInterface;

3.4 Object Interface

VXIobjectInterface接口用于实现VoiceXML对象的功能。通过这个接口，开发者可以定义和执行VoiceXML语言扩展，从而为应用程序提供几乎任何所需的扩展功能。

该接口的目的是为VoiceXML解释器提供一个统一的机制，一边在多线程/多线路环境中执行自定义的VoiceXML对象。这些对象可以包含复杂的逻辑和功能，并且可以通过标准的接口进行调用和管理。

接口使用场景：

开发VoiceXML解释器的集成工具或插件。
需要扩展VoiceXML标准功能的应用程序。
需要在VoiceXML中添加自定义对象以处理特定业务逻辑的场景。

Object接口定义如下：

typedef struct VXIobjectInterface {

  // 获取接口实现的版本号
  VXIint32 (*GetVersion)(void);

  // 获取实现的名称
  const VXIchar* (*GetImplementationName)(void);

  // 执行对象名称
  VXIobjResult (*Execute)(struct VXIobjectInterface *pThis,
			  const VXIMap              *properties,
			  const VXIMap              *parameters,
			  VXIValue                 **result);

  // 验证对象的正确性
  VXIobjResult (*Validate)(struct VXIobjectInterface *pThis,
			   const VXIMap              *properties,
			   const VXIMap              *parameters);

} VXIobjectInterface;

下面是一个object示例：

<form id="query_weather">
  <object name="weather_result" classid="weather" data="http://172.20.106.102:6003/weather">
      <param name="location" expr="asr_result"/>
  </object>
  <block>
      <if cond="weather_result.data==''">
          <prompt bargein="false">对不起，无法查询您要的信息</prompt>
          <goto next="#server_finished"/>
      <else/>
          <prompt bargein="false"><value expr="weather_result.data"/></prompt>
      </if>
  </block>
</form>

OpenVXI在执行VoiceXML的object时，会调用到上述Execute接口，可在properties中获取到object的属性(上例中的name、classid、data），parameters中获取到object的参数（如上例中的location)。执行后返回的结果通过result返回。

以上实现以上四个接口，通过接口控制freeswitch放音、启动识别就可以驱动对话流程执行。
