铂热电阻PT100和PT10

一、PT100铂热电阻

2.1、原理

PT100是铂热电阻,PT后的100即表示它在0℃时阻值为100欧姆,它的阻值会随着温度上升而成近似匀速的增长。但他们之间的关系并不是简单的正比的关系,而更应该趋近于一条抛物线;

2.2、测温范围

PT100的测温范围是“-200°C-660°C”

2.3、分度表

PT100热电阻温度阻值对应表.pdf

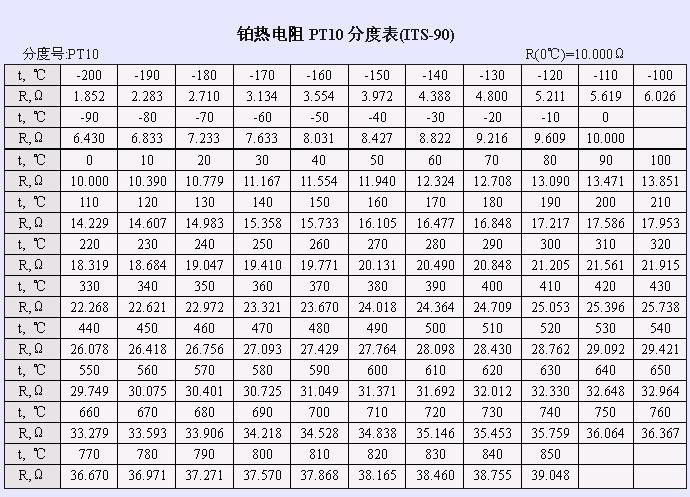

二、PT10铂热电阻
