本文详细解析了电磁阀的分类，包括根据工作原理（直动式、分布直动式、先导式）、电控线圈数量、气路通断方式、介质类型、内部结构、材质、压力范围、温度适应性和防护等级。介绍了各种类型的特性和适用场景。

摘要由CSDN通过智能技术生成

种类解析

从原理分为，直动式、分布直动式、先导式

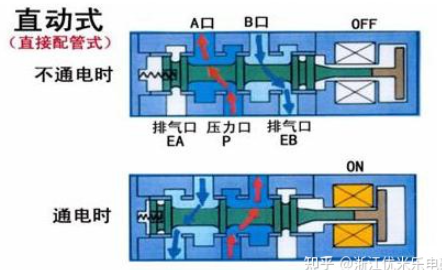

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

原理：

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

原理：

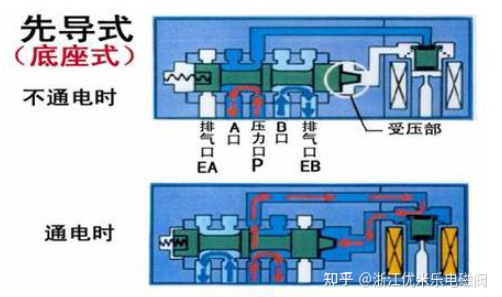

通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀

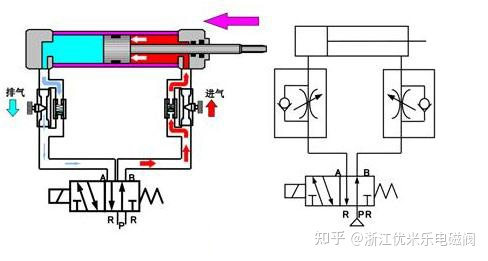

电磁阀分为单电控和双电控

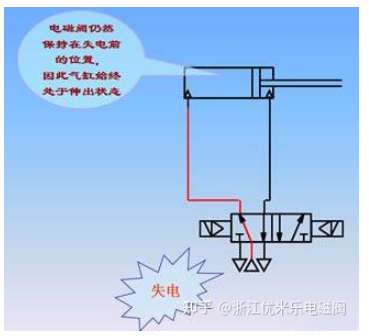

指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）

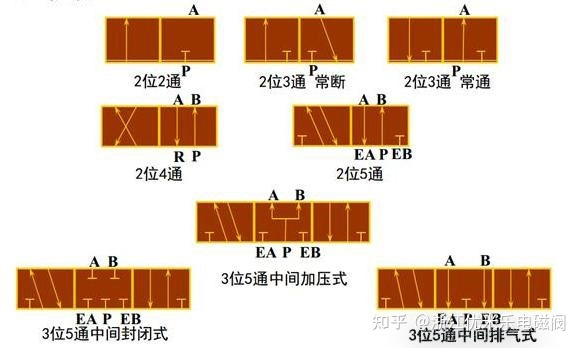

“X位Y通”电磁阀“X位”代表的就是阀门一共有几种状态：

“Y通”指的是电磁阀一共有几个孔，对于气体电磁阀，因为存在排气的问题，可能有2个孔（1个进气、1个出气），3个孔（1个进气、1个出气、1个排气），4个孔（1个进气、2个出气、1个排气），5个孔（1个进气、2个出气、2个排气）；对于液体电磁阀，就不存在排气问题，因为液体一般不能排空。

P——POWER，进气孔；
A——出气孔1（接气缸）；
R——与出气孔1相通的排气孔（B侧线圈已经通过电或手动控制过，A侧线圈不通电时这两个孔相通）；
B——出气孔2（接气缸）；
S——与出气孔2相通的排气孔（A侧线圈已经通过电或手动控制过，B侧线圈不通电时这两个孔相通）；
两位两通（1个进气、1个出气）
断电时，压力口连到气缸口----通电时，压力口、气缸口关闭；

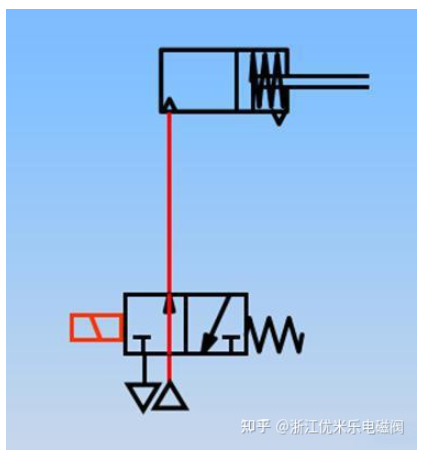

两（三）位三通（1个进气、1个出气、1个排气）
常开：断电时，压力口连到气缸口而排气口关闭----通电时，压力口关闭而气缸口连到排气口；
常闭：断电时，压力口关闭而气缸口连到排气口----通电时，压力口连到气缸口而排气口关闭；
通常结构：允许阀连接成常闭或常开的位置其中之一，或选择两种流体之一，或由一个口转换流到另一个口
两位五通（1个进气、2个出气、2个排气）

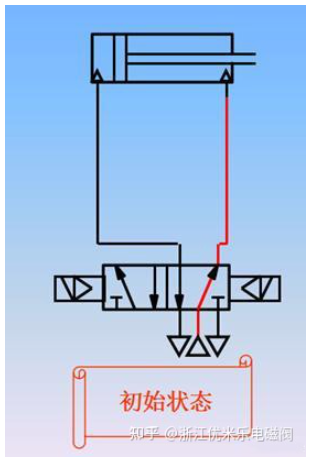

工作过程：由图可见，1是进气管，2、4两个是出气管，3、5两个是排气管。
当12线圈通电时，阀工作在右阀位，进气由1经过阀从2出去，管4的气经阀从5排出；当14线圈通电时，阀工作在左阀位，进气由1经过阀从4出去，管2的气经阀从3排出。
