网线

网线制作标准和分类

一、网线的标准

在制作网线时，根据实际的需要，包括以下两种制作标准：

EIA/TIA 568A标准

从左起线的排序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕 。

EIA/TIA 568B标准

从左起线的排序:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 。

2002年美国通信工业协会TIA正式通过了6类布线标准早在2002年(ANSI/TIA/EIA​568B.2-1-2002)，该标准也被国际标准化组织(ISO)批准，标准号为 ISO11801-2002。

2003年，TIA开始研究能够支持万兆速率传输的铜缆，并于2008年颁布了6A类布线产品的性能参数标准，同时也为6A、7类水平双绞线应用于万兆以太网奠定了基础。

二、种类

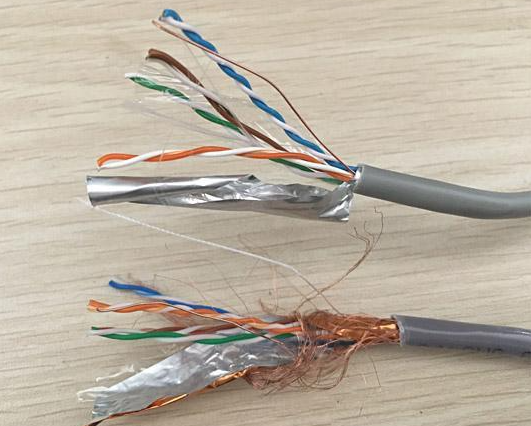

1.1、双绞线

• 一类线：最早的电话线缆，只有两根芯线，主要是用来传输语音的。
• 二类线：可以用于语音和数据传输，不过他的最大频率是1MHz，而最高传输速率是4Mbps。
• 三类线：在ANSI和EIA/TIA568标准中指定的电缆，最大传输频率为16MHz,最高传输速率是10Mbps。一般只有四根线。
• 四类线：该电缆线达到了20MHz的最大传输频率，16Mbps的最高传输速率。
• 五类线：这是如今比较常用的一种线缆，它增加了绕线密度，而且增加了绝缘材料，最高传输速率可达到100Mbps。
• 超五类线：在五类线上让其减少干扰和衰减，最高传输速率达到了250Mbps。
• 六类线：六类线在传输速率上远超五类线，它最高可以达到1Gbps，一般用在千兆网络中。
• 超六类线：又在六类线的串扰和衰减上又得到很大的改善，其最高传输速率和频率是一样的。
• 七类线：七类线是最新的双绞线，它主要用于万兆网络的发展，基本都是屏蔽双绞线，而且在传输速率和频率上都远超6类线，最高频率可达500MHz,最高传输速率可达10Gbps。

三类线跟五类线的区别就是一个只有4根线，一个是8根双绞线。五类线跟超五类线就主要看它们的标志，一个是CAT5,一个是CAT5E。其他的依次类推，三类，CAT3，六类，CAT6。

1.2、同轴电缆

同轴电缆(Coaxial Cable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

基带同轴电缆：

• 基带同轴电缆的屏蔽层通常是用铜做成的网状结构，其特征阻抗为50Ω。该电缆用于传输数字信号，常用的型号一般有RG-8(粗缆)和RG-58(细缆)。粗缆与细缆最直观的区别在于电缆直径不同。粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高；但是粗缆网络必须安装收发器和收发器电缆，安装难度也大，因此总体造价高。相反，细缆则比较简单，造价较低；但由于安装过程中要切断电缆，因而当接头较多时容易产生接触不良的隐患。

无论是使用粗缆还是细缆连接的网络，故障点往往会影响到整根电缆上的所有机器，故障的诊断和修复都很麻烦。因此，基带同轴电缆已逐步被非屏蔽双绞线或光缆所取代。

宽带同轴电缆：

• 宽带同轴电缆的屏蔽层通常是用铝冲压而成的，其特征阻抗为75Ω。这种电缆通常用于传输模拟信号，常用型号为RG-59，是有线电视网中使用的标准传输线缆，可以在一根电缆中同时传输多路电视信号。宽带同轴电缆也可用作某些计算机网络的传输介质。

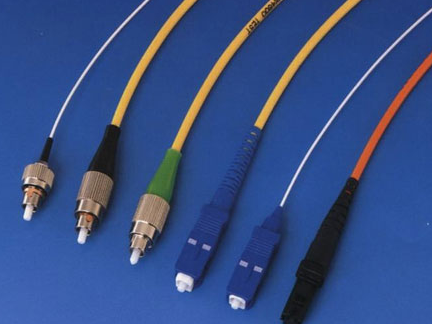

1.3、光纤-光纤宽带

​

光纤宽带就是把要传送的数据由电信号转换为光信号进行通讯。 在光纤的两端分别都装有“光猫”进行信号转换。光纤宽带和ADSL接入方式的区别就是ADSL是电信号传播，光纤宽带是光信号传播。光纤是宽带网络中多种传输媒介中最理想的一种，它的特点是传输容量大，传输质量好，损耗小，中继距离长等。光纤传输使用的是波分复用，即是把小区里的多个用户的数据利用PON技术汇接成为高速信号，然后调制到不同波长的光信号在一根光纤里传输。

‍
