V90伺服内部设定值位置控制模式(IPos)的Modbus控制流程

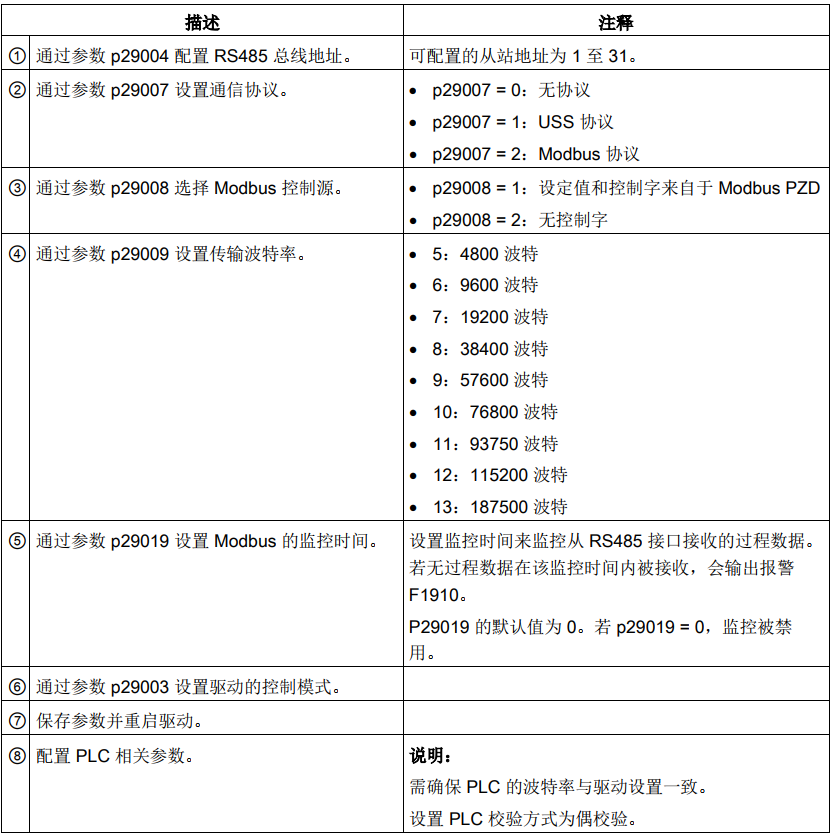

1、6. SINAMICS V90 PTI 操作说明.pdf - p287 - Modbus 通信
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29004 | 1 | RE | 设置通讯从站地址(1) |
P29007 | 2 | RE | 设置通讯协议类型(Modbus 协议) |
P29008 | 2 | RE | 选择 Modbus 控制源 |
P29009 | 6 | RE | 设置通讯波特率(9600) |
2、6. SINAMICS V90 PTI 操作说明.pdf - p137 - 直接信号映射

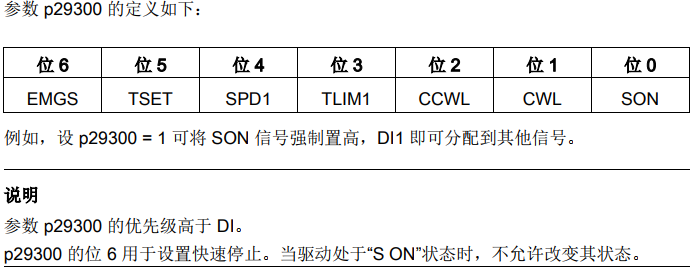

为确保正常运行,数字量信号 CWL、CCWL 和 EMGS 必须保持在高电平(1),通过设置参数 p29300(P_DI_Mat)可将下列六个信号强制置高(逻辑“1”)
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29300 | 46 | IM | CWL、CCWL 和 EMGS一直强制高电平 |
3、6. SINAMICS V90 PTI 操作说明.pdf - p197 - 检查伺服电机类型
- 可自动检测,不能再参见手册配置;

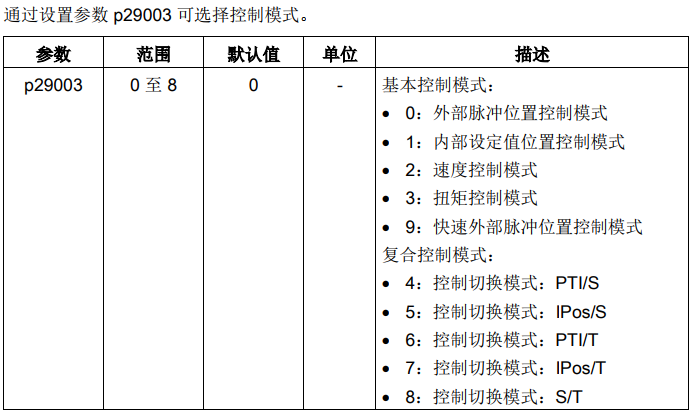

4、6. SINAMICS V90 PTI 操作说明.pdf - p225 - 选择控制模式
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29003 | 1 | RE | 内部设定值位置控制模式(IPos) |
5、参数保存:保存参数并重启伺服驱动
6、6. SINAMICS V90 PTI 操作说明.pdf - p253 - 设置机械系统
通过参数设置机械 齿轮比
批注1: 如果 p29247 的值增加 N 倍,则 p2542、p2544 和 p2546 的值也增加 N 倍。否则,产生 故障 F7450 和 F7452。(我发现伺服驱动内p2542、p2544 和、 p2546和手册内写的默认值不一致,偏大很多,因此放大了3倍P29247,也没有设置p2542、p2544 和、 p2546)
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29247 | 30000 | IM | LU 负载每转 |
P29248 | 1 | IM | 负载转数 |
P29249 | 25 | IM | 电机转数 |
p2542 | 见批注1 | IM | LR 静止窗口 |
p2544 | 见批注1 | IM | LR 定位窗口 |
p2546 | 见批注1 | IM | LR 动态跟随误差监控 公差 |
7、6. SINAMICS V90 PTI 操作说明.pdf - p257 - 配置线性轴/模态轴
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29245 | 0 | IM | 线性轴 |
8、6. SINAMICS V90 PTI 操作说明.pdf - p245 - 全局速度限制
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P1083 | 1000 | IM | 正旋转方向的速度限制 |
P1086 | -1000 | IM | 负旋转方向的速度限制 |
9、6. SINAMICS V90 PTI 操作说明.pdf - p247 - 全局扭矩限制
10、6. SINAMICS V90 PTI 操作说明.pdf - p224 - 调整绝对编码器
11、6. SINAMICS V90 PTI 操作说明.pdf - p199 - 设置编码器脉冲输出
- 可不设置
12、参数保存:保存参数并重启伺服驱动
13、6. SINAMICS V90 PTI 操作说明.pdf - p254 - 设置内部位置设定值
总共八个位置设定值。每一位置设定值可从一组位置数据获得;
内部位置设定值对应的速度计算:
内部位置设定值对应的速度 = LU 负载每转 / (电机转数 / 负载转数 × 预设伺服电机运行转速)
示例:内部位置设定值 1 的速度 为100 rpm时应设定转速数值
LU 负载每转(P29247)=30000;
电机转数(P29249)= 1
负载转数(P29248)= 25
预想伺服电机运行转速 = 100rpm
内部位置设定值 1 的速度 = 30000 /(25 / 1 × 100)=120;
14、6. SINAMICS V90 PTI 操作说明.pdf - p256 - 选择定位模式-绝对/增量
每个定位位置对应一个定位模式,总共8个位置,8个位置需各自设置自己的对位模式;
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
P29241 | 1 | IM | 绝对定位模式 |
15、6. SINAMICS V90 PTI 操作说明.pdf - p269 - 软限位
16、6. SINAMICS V90 PTI 操作说明.pdf - p132 - 数字量输入/输出(DI/DO)
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
40280 | 227 | IM | 启动DI模拟(激活:SON、RESET、P-TRG、POS1、POS2)(1110 0011) |
配置必要的数字量输入信号
17、6. SINAMICS V90 PTI 操作说明.pdf - p270 - 选择内部位置设定值和开始定位
核心要素: 必须先“使能”或“使能+选位置”,再在次基础上给P-TRG信号(不按顺序执行,电缸不动作);
- 有故障先清零(没有故障时可不操作)
- 使能
- 使能+选位置(也可以直接先“使能+选位置”)
- 使能+选位置+触发信号
位置1:-100000
- 使能:282=1(最好单独先触发“使能”,再合并触发“使能+选位置”)
- 使能+选位置:282=1
- 使能+选位置+触发信号:33
- 速度:300(40840=360)
位置2:-200000
- 使能+选位置:282=65
- 使能+选位置+触发信号:97
- 速度:500;(40842=600)
位置3:-300000
- 使能+选位置:282=129
- 使能+选位置+触发信号:161
- 速度:500(40846=600)
19、状态反馈:
定义数字量输出信号 DO1 的功能
参数 | 设定值 | 生效 | 功能描述 |
---|---|---|---|
29330 | 2 | IM | 有无故障反馈(FAULT) |
29331 | 3 | IM | 位置到达信号(INP) |
29332 | 6 | IM | 达到扭矩限制(TLR) |
20、参数保存:保存参数并重启伺服驱动
21、需要Modbus通讯读写的参数
参数 | 目的 | 数据类型 | 功能描述 |
---|---|---|---|
40280/40281 | 写 | U32 | 启动DI模拟 |
40282/40283 | 写 | U32 | 设定值 DI 模拟 |
40352/40353 | 读 | I32 | 实际位置 |
40800/40801 | 写 | I32 | 内部位置设定值 1 |
40802/40803 | 写 | I32 | 内部位置设定值2 |
40804/40805 | 写 | I32 | 内部位置设定值3 |
40806/40807 | 写 | I32 | 内部位置设定值4 |
40808/40809 | 写 | I32 | 内部位置设定值5 |
40810/40811 | 写 | I32 | 内部位置设定值6 |
40812/40813 | 写 | I32 | 内部位置设定值7 |
40814/40815 | 写 | I32 | 内部位置设定值8 |
40840/40841 | 写 | I32 | 内部位置设定值 1 的 速度 |
40842/40843 | 写 | I32 | 内部位置设定值 2 的 速度 |
40844/40845 | 写 | I32 | 内部位置设定值 3 的 速度 |
40846/40847 | 写 | I32 | 内部位置设定值 4 的 速度 |
40848/40849 | 写 | I32 | 内部位置设定值 5 的 速度 |
40850/40851 | 写 | I32 | 内部位置设定值 6 的 速度 |
40852/40853 | 写 | I32 | 内部位置设定值 7 的 速度 |
40854/40855 | 写 | I32 | 内部位置设定值 8 的 速度 |
40200 | 读 | 有无故障反馈(FAULT) | |
40201 | 读 | 位置到达信号(INP) | |
40202 | 读 | 达到扭矩限制(TLR) | |
40346 | 读 | 实际扭矩值 |
测试示例: 以上除P29247调整为90000,其余保持不变
- 使能:282=1(最好单独先触发“使能”,再合并触发“使能+选位置”)
- 使能+选位置:282=1
- 使能+选位置+触发信号:33
- 速度:100(40840=360)
位置2:-200000
- 使能+选位置:282=65
- 使能+选位置+触发信号:97
- 速度:138~140;(40842=500)
位置3:-300000
- 使能+选位置:282=129
- 使能+选位置+触发信号:161
- 速度:194~195(40846=700)
