SPL --- 你知道是什么吗？

SPL的概念、历史与应用——探究嵌入式系统启动流程中的关键角色

---

引言

在嵌入式系统领域，启动加载过程（booting process）决定了系统上电后如何从最初的电路状态进入到可操作的操作系统。这一过程中，ROM（只读存储器）和Bootloader（引导加载程序）是至关重要的环节，而在特定的嵌入式系统中，还引入了一个名为SPL（Second Program Loader）的重要组件。SPL承担了特殊启动阶段的任务，在启动过程中接力ROM，执行进一步的硬件初始化，并最终将控制权传递给完整的Bootloader。

本文将深入探讨SPL的概念及其与ROM和Bootloader的关系，剖析其用途和历史发展，最后结合实践中的应用案例，全面了解SPL在嵌入式启动过程中的地位与作用。

---

一、SPL的概念

SPL（Second Program Loader）是一个简化的加载程序，位于ROM和完整的Bootloader之间。它的主要任务是在ROM完成初步启动后，接手并完成进一步的硬件初始化任务，为Bootloader的运行提供一个稳定的环境。SPL通常只有少量代码，占用资源较少，它通过加载更多复杂的代码来支持后续的加载工作。

1. SPL的定位与功能

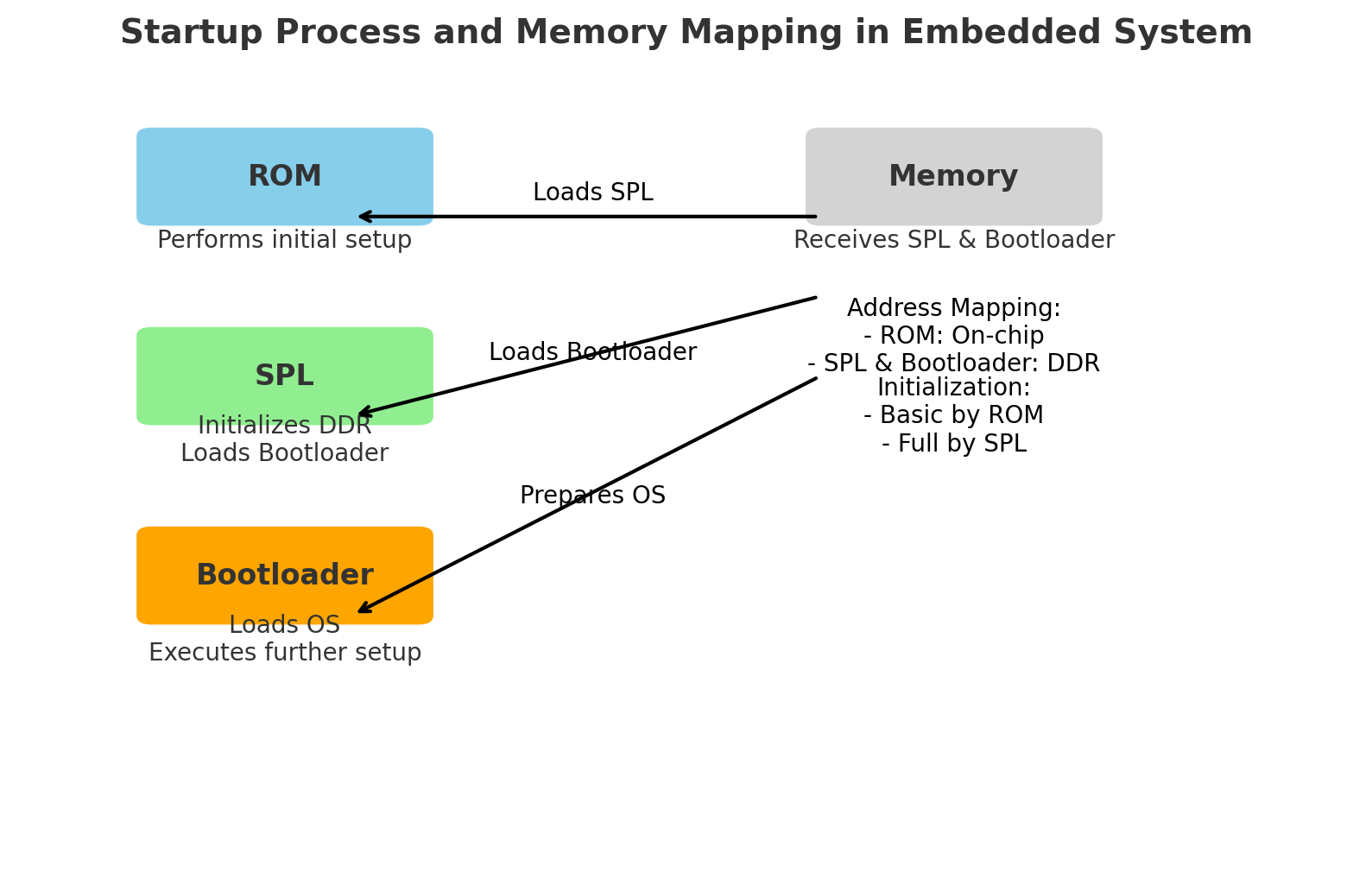

嵌入式系统的启动流程通常分为以下几个步骤：

1. ROM（Boot ROM）：系统上电后，处理器会首先运行ROM代码，这段代码被硬编码到芯片内部，负责完成一些基础的硬件初始化，并决定从哪个存储设备启动。

2. SPL：ROM从启动设备（如eMMC、SPI flash等）中加载SPL到RAM，SPL执行更多的硬件初始化，特别是对复杂存储设备的初始化操作，使得系统可以进一步加载完整的Bootloader。

3. Bootloader（引导加载程序）：SPL在完成所需初始化后，加载Bootloader，并交出控制权，Bootloader会进一步配置硬件，最终启动操作系统。

从启动顺序来看，SPL是ROM和Bootloader之间的桥梁，完成ROM无法执行的硬件初始化，确保系统具备足够的条件运行Bootloader。

2. SPL的典型功能

SPL的功能通常包括：

• 内存初始化：SPL的主要任务之一是初始化DDR内存，这对于一些高性能的处理器至关重要。因为DDR内存的初始化较为复杂，ROM通常无法直接完成。
• 加载Bootloader：完成初始化后，SPL会将Bootloader加载到DDR中，并将控制权传递给Bootloader。
• 硬件配置：在启动过程中特殊硬件（如时钟、存储控制器等）需要进行初始化时，SPL可以执行这些任务，确保Bootloader运行时硬件处于正确的状态。

通过执行这些任务，SPL可以确保系统在后续启动过程中的稳定性，并提高启动速度。

---

二、SPL与ROM和Bootloader的关系

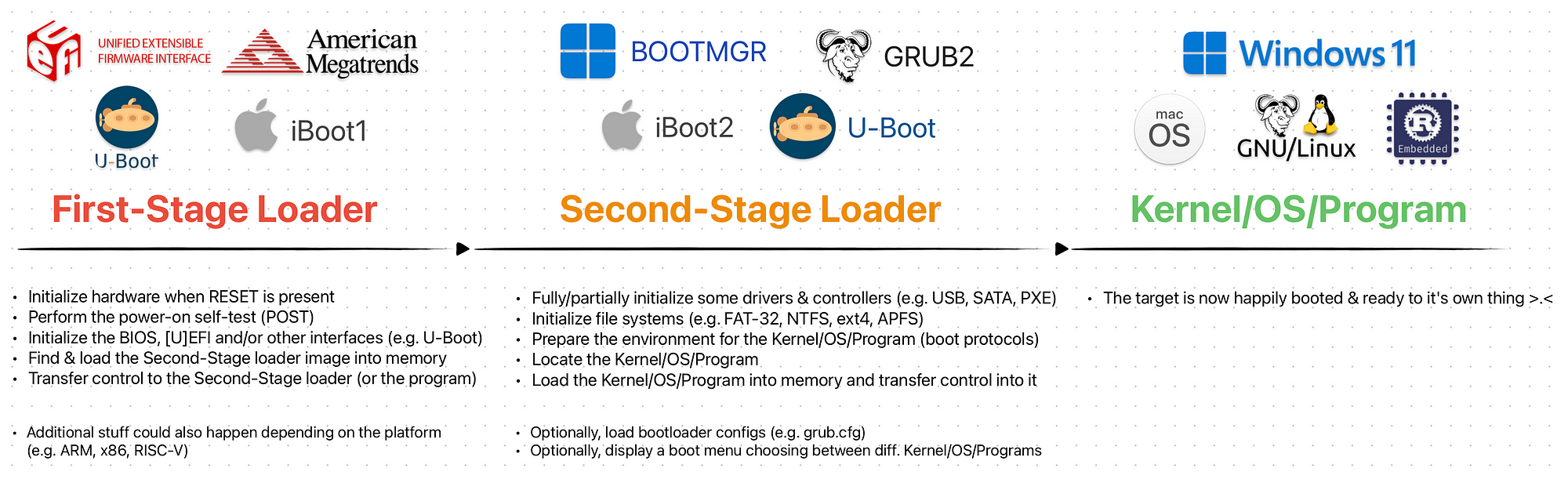

SPL的引入旨在解决ROM和Bootloader之间的差距，使得整个启动过程更加灵活高效。ROM、SPL和Bootloader共同构成了完整的启动链：

1. ROM与SPL

ROM是芯片内置的启动固件，通常功能有限，主要用来决定系统从哪个设备启动。例如，当设备上电时，ROM会扫描预设的启动源（eMMC、SPI flash等），并尝试加载启动代码。然而，ROM的硬件配置功能较为有限，无法完成复杂硬件的初始化。因此，SPL的加入正是为了接替ROM并进一步完善启动环境。通过将部分初始化任务转移给SPL，ROM可以专注于较简单的任务，而系统启动的灵活性和复杂度交由SPL管理。

2. SPL与Bootloader

SPL和Bootloader在某些方面有着类似的任务，都是进行硬件配置并启动系统。然而，SPL的功能相对简单，通常只包括基本的硬件初始化，而Bootloader则包含完整的启动配置和操作系统加载逻辑。在大多数系统中，SPL会将Bootloader从外部存储加载到DDR中，确保Bootloader能够顺利执行复杂的操作系统引导任务。通过这种层次化的启动方式，系统可以以更小的代码实现更强的适应能力。

---

三、SPL的历史背景

随着处理器和系统的复杂性提高，启动过程也逐渐细化，SPL应运而生，以适应复杂硬件启动需求。SPL的引入有着重要的历史背景：

1. 启动过程的简化需求

在早期的嵌入式系统中，启动过程较为简单，ROM可以直接加载Bootloader。然而，随着硬件配置日益复杂，尤其是DDR内存等外部设备的初始化变得至关重要，传统的ROM无法胜任。SPL的引入有效地解决了这一问题，将复杂的硬件初始化分阶段完成，提高了启动的可靠性。

2. U-Boot与SPL的发展

在U-Boot（广泛应用的Bootloader）中，SPL逐渐成为标准启动流程的一部分。U-Boot团队认识到启动过程的分段化可以有效降低启动代码的复杂性，并显著加快启动速度。通过将基础初始化任务交给SPL，U-Boot得以在不同硬件平台上更好地扩展和适应，这也使得SPL的使用逐渐普及。

---

四、SPL的典型应用场景

在实践中，SPL被广泛应用于各种嵌入式设备中，尤其是那些需要复杂初始化的设备。以下是一些典型的SPL应用场景：

1. i.MX处理器的启动流程

以NXP的i.MX系列处理器为例，SPL在其启动过程中扮演了重要角色。当系统上电后，ROM首先加载SPL到RAM中，SPL负责初始化DDR内存和其他基本硬件配置。完成初始化后，SPL会将U-Boot加载到DDR中，并将控制权交给U-Boot，以完成系统的启动。这种设计不仅提升了系统的启动速度，还增强了启动过程的可靠性。

2. 工业控制与汽车系统

在工业控制和汽车系统中，启动的稳定性和快速响应尤为关键。SPL的分阶段启动设计可以确保系统在上电后快速完成关键硬件的初始化，进而启动Bootloader并加载实时操作系统。这种快速、可靠的启动过程在工业自动化设备和汽车电子系统中发挥了重要作用。

3. 消费电子设备

在智能手机、智能电视等消费电子设备中，启动时间直接影响用户体验。通过SPL的快速内存初始化和Bootloader加载，系统可以在最短时间内进入操作系统。SPL的灵活性和效率使得消费电子设备的启动过程更加流畅，提升了用户的使用体验。

---

五、SPL启动过程的示例：以i.MX6处理器为例

为了更好地理解SPL的工作流程，下面以i.MX6处理器为例，详细讲解SPL在启动过程中的实际应用。

1. 启动过程概述

i.MX6处理器的启动过程主要包括以下步骤：

1. ROM启动：系统上电后，处理器首先运行ROM代码，执行基础硬件检测并确定启动设备。

2. 加载SPL：ROM从启动设备（如eMMC、SD卡）加载SPL，并将其放入RAM中。

3. SPL执行：SPL在RAM中执行，完成DDR初始化和其他基本硬件配置。

4. 加载U-Boot：SPL将U-Boot加载到DDR中，并将控制权移交给U-Boot。

5. 系统引导：U-Boot进一步加载操作系统并完成启动过程。

2. SPL的代码示例

在实际应用中，SPL代码可能包括如下操作：

void spl_dram_init() {
    // 配置DDR控制器，初始化内存
    config_ddr();
}

void spl_load_uboot() {
    // 加载U-Boot到内存
    load_to_ddr(UBOOT_IMAGE);
    // 跳转到U-Boot的入口地址
    jump_to_uboot();
}

void main() {
    // DDR初始化
    spl_dram_init();
    // 加载U-Boot
    spl_load_uboot();
}

3. 启动流程解析

上述代码展示了SPL在i.MX6启动过程中的主要任务：

• DDR初始化：通过spl_dram_init函数，SPL完成对DDR内存的配置，以确保后续的U-Boot加载顺利。
• 加载U-Boot：spl_load_uboot函数将U-Boot加载到DDR中，并跳转到
