一、SoC 与 BSP 的基本概念

在嵌入式系统和芯片设计领域，SoC（System on Chip，片上系统）和 BSP（Board Support Package，板级支持包）是两个核心概念，分别涉及硬件级的芯片架构和软件层面的系统适配。SoC 关注如何设计芯片的计算、存储、总线和 I/O 结构，而 BSP 关注如何让操作系统在硬件上正确运行。

本篇文章将详细解析 SoC 和 BSP 设计的不同之处，深入探讨各自的工作内容、设计目标、应用案例，并结合实际项目讲解如何协同开发。

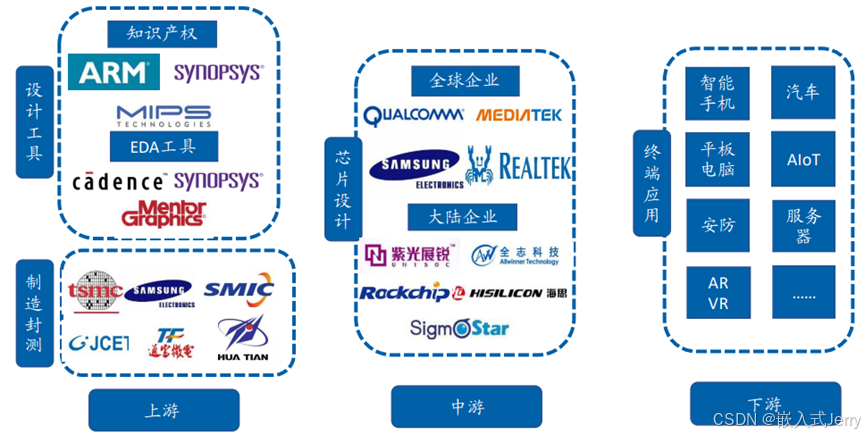

在这里插入图片描述

二、SoC 架构设计解析

2.1 SoC 设计的定义与目标

SoC 设计的目标是在一颗芯片上集成计算、存储、通信、外设等功能模块，提升系统性能，降低功耗，并优化成本。

2.2 SoC 主要组成部分

计算核心（CPU/GPU/NPU/DSP）
- CPU（中央处理单元）：如 ARM Cortex-A/R/M、RISC-V，负责通用计算。
- GPU（图形处理单元）：如 Mali、Adreno，负责图形渲染、并行计算。
- NPU（神经网络处理单元）：如寒武纪 MLU、华为 Ascend，专门处理 AI 推理任务。
- DSP（数字信号处理器）：如高通 Hexagon，处理音频、视频、信号运算。
存储架构
- 片上缓存（Cache）：L1/L2/L3 结构，优化访问速度。
- 主存（RAM）：LPDDR4/5，高速数据存取。
- 外部存储：eMMC、UFS，持久化存储。
总线架构（Bus/NOC）
- AXI（高吞吐）、AHB（高带宽）用于 SoC 内部通信。
- NoC（Network-on-Chip）：提高片内数据传输效率，适用于多核 SoC。
低功耗优化
- DVFS（动态电压频率调整），根据负载调整 CPU 频率。
- 电源域管理（Power Gating），关闭未使用模块，降低漏电功耗。
安全机制
- Secure Boot（安全启动），防止恶意篡改。
- TrustZone（安全隔离），提供可信计算环境。

2.3 SoC 设计的实际案例

移动设备 SoC：高通 Snapdragon 8 Gen 2（智能手机）
AI 计算 SoC：寒武纪 MLU370（人工智能计算）
汽车 SoC：NXP i.MX 8M Plus（车载控制）

三、BSP 架构设计解析

3.1 BSP 设计的定义与目标

BSP（板级支持包）是一组驱动程序和软件组件，使操作系统（如 Linux、Android、RTOS）能够在特定硬件平台上运行。

3.2 BSP 的主要组成部分

BootLoader 适配：如 U-Boot、TF-A，提供启动管理。
设备树（DTS）配置：定义 SoC 资源，如 GPIO、I²C、SPI、UART。
内核裁剪与适配：定制 Linux Kernel，优化驱动支持。
驱动开发：I²C、SPI、Ethernet、USB、V4L2（摄像头）、Framebuffer（显示）。
RootFS 构建：使用 Yocto、Buildroot 生成嵌入式 Linux 文件系统。
功耗管理优化：启用 CPU idle、DVFS 机制。
安全增强：支持 Secure Boot、SELinux、TPM 模块。

3.3 BSP 设计的实际案例

嵌入式 Linux BSP：NXP i.MX 8M Plus Yocto BSP（meta-imx）。
Android BSP：高通 Snapdragon BSP。
RTOS BSP：FreeRTOS 在 STM32 上的 BSP 适配。

四、SoC 设计 vs BSP 设计：核心区别

对比维度	SoC 设计	BSP 设计
关注层次	硬件架构（芯片级）	软件架构（系统级）
核心任务	设计 CPU、存储、总线、外设	适配 BootLoader、设备树、驱动
开发语言	Verilog/VHDL、C	C、Makefile、Shell
目标产品	芯片（如骁龙 8 Gen 2、M1）	开发板（如 i.MX 8M、树莓派）
依赖的工具	EDA 工具（Cadence、Synopsys）	交叉编译工具链（GCC、Yocto）
开发人员角色	芯片架构师、硬件工程师	内核开发工程师、BSP 工程师
