【论文绘图实践】二、论文折线图(Excel)

学习视频来源：

论文折线图绘制:https://www.bilibili.com/video/BV1Ya411Y7Nv/?spm_id_from=333.337.search-card.all.click&vd_source=01d8d8bf9ce02b30207c26b6979f8a36

最终要达到效果：

方法步骤：

(1)坐标图的大体设置：选中数据，插入图表，选中所有图表中的带有数据标记的折线图，然后去除网格线，加入坐标轴标题，去除图表标题

(2)添加对照组数据：选中图表，右键选择数据，添加数据，系列名称control(图例显示的名称，对应的caspase也可以这样修改)，系列值选中对应区域

(3)坐标线的设置：选中纵坐标，设置坐标轴格式，点击坐标轴选项，选择刻度线，主刻度线类型选则外部，同样的办法设置横坐标线；并将横纵坐标线颜色改为黑色，坐标轴线条可以设置1.25磅，更显眼

(4)坐标轴数值和坐标轴标题相关参数的设置：在开始菜单可以设置坐标轴数值的字体(Arial)、加粗、大小(10号)、颜色(黑色)，坐标轴标题的字体(Arial)、加粗、大小(11号)、颜色(黑色)

(5)坐标轴数值范围的设置：选中坐标轴，在坐标轴选项中设置边界的最大值和最小值，再设置单位大为你想要的跨度值(比如10)

(6)折线图点的形状的设置：点击点之后，在标记选项中将类型修改为菱形等形状

(7)误差线的设置：将数据的标准差计算出来(Excel函数"=STDEV.S(C3:F3)")，然后选中折线图，选中图表设计，在添加坐标元素中添加其他误差线，设置误差线格式，选中误差自定义，设置指定值中正错误值和负错误值为计算的值，如果只设置一个方向的误差线，则可以在误差线选项中设置方向为正偏差

(8)p值(数据显著性差异)的设置：使用Excel内置函数，选中对照组、实验组的数据(=TTEST(E8:G8,E13:G13,2,2))， p>0.05 表示差异性不显著，0.01<p<0.05 表示差异性显著，P<0.01表示差异性极显著，然后在对应实验组曲线中添加数据标签，将无用数据删除，其余数据修改为星号(*)，字体(Arial)，字号(14)，颜色(黑色)

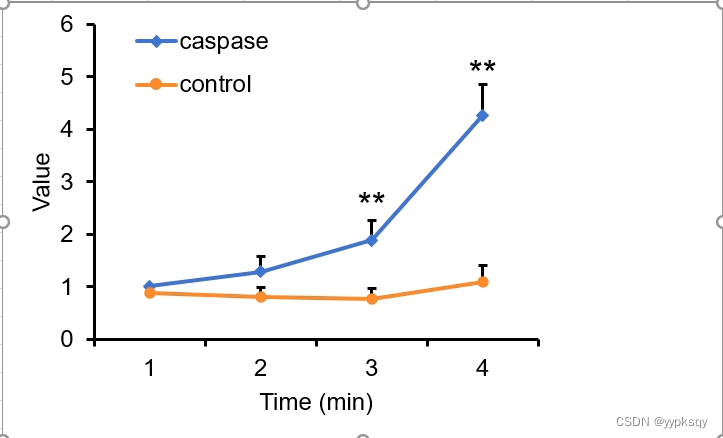

手动实现效果：
