【论文绘图】数学建模绘图&简单科研绘图学习笔记

介绍：下面的基本是无代码利用相关软件绘图，如果采用Matlab和Python编代码绘图，可以利用搜索引擎或者询问ChatGPT得到代码，然后绘图

学习笔记视频以及相关学习视频来源：

1.数学建模清风(B站)

2.【西电MSC】数模美赛冠名O奖学长教你论文插图制作：https://www.bilibili.com/video/BV1c5411W7U9/?spm_id_from=888.80997.embed_other.whitelist&t=12

3.ChatGPT结合Python和MATLAB科研绘图，王炸。：https://www.bilibili.com/video/BV1nj411w7Zc/?spm_id_from=333.999.0.0&vd_source=01d8d8bf9ce02b30207c26b6979f8a36

4.【Visio】超简单的Visio入门教学（新手向）十分钟快速上手Visio：https://www.bilibili.com/video/BV1Bp4y1n7f8/?spm_id_from=333.999.0.0

5.史上最全的数模美赛绘图介绍！编程绘图、网站绘图、配色、素材、提取…：https://www.bilibili.com/video/BV1gR4y1y76U/?spm_id_from=333.999.0.0

一、柱状图、折线图、饼图、条形图、直方图(Excel/python/matlab)

方法：(1)此类图可以利用Excel，总结好相关数据，很容易进行绘图

(2)也采用Matlab和Python编代码绘图，可以利用搜索引擎或者询问ChatGPT得到代码，然后绘图

二、散点图(Excel/PPT)

方法：(1)利用x,y两组值的坐标利用Excel自带图表中的散点图，利用PPT进行加工，也可以添加背景

(2)点的修改：可以利用形状效果制作成一个渐变色小球，然后把散点图的点利用更换图片源替换为小球，也可以修改小球大小

(3)坐标轴的修改，无线条，设置坐标轴格式为“主刻度线类型交叉+次刻度线内部”

实例：

三、权重图/热力图/相关系数图(Excel+PPT)

作用：将矩阵的各个位置的重要程度(或者两者的距离)标注出来更加明显

作图方法：一般用Excel中的色阶工具，再用PPT进行修饰

使用步骤：[1]Excel中列出数据，利用色阶着色

[2]拷贝到PPT中注意粘贴选项选择保留原格式

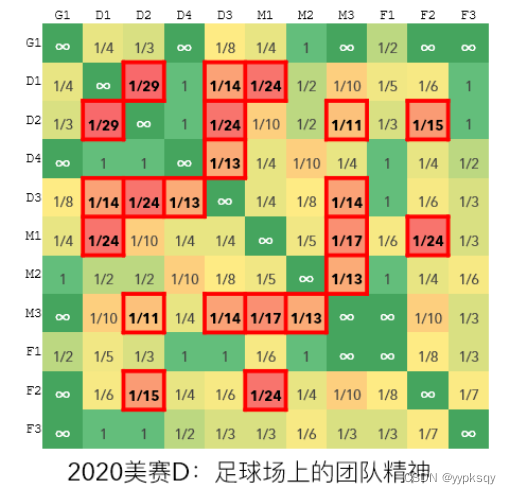

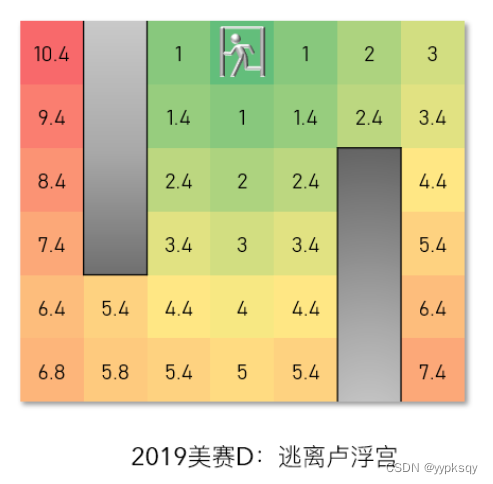

实例：2020美赛D和2019美赛D两个使用案例的共性之处：

这两个例子其实都相当于是一个矩阵，将矩阵的各个位置的重要程度标注出来更加明显。

2020美赛D这个计算的是一个逻辑距离，类似一个热力图&相关系数图；2019美赛D这个其实也计算的是一个距离，颜色表示危险程度，类似一个权重图。

四、层次图/思维导图/流程图(Xmind+Visio+PPT)

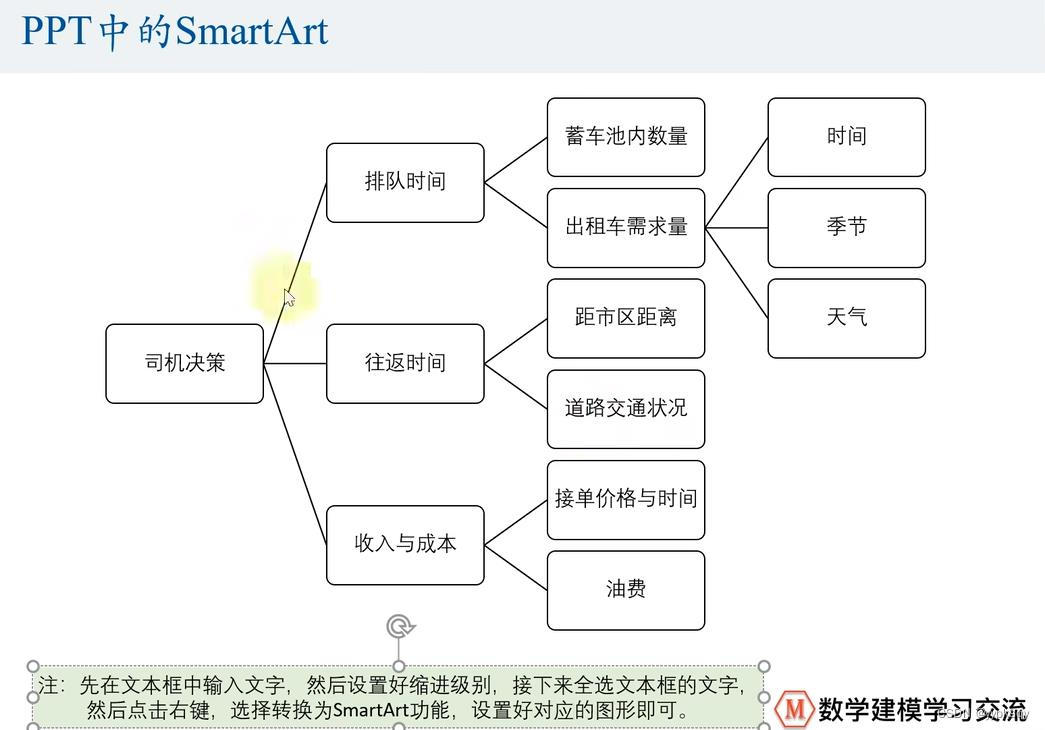

1.层次图-PPT的SmartArt

步骤：(1)首先在文本框输入文字，然后设置好文字缩进级别

(2)全选文本框的文字，点击右键，选择转换为SmartArt功能，设置好对应的图形

例子：

2.思维导图-Xmind&Visio

注意：(1)Xmind可以导出图片-但是清晰度不太高

(2)Visio绘制，可以直接复制到word当中

方法：可以利用Xmind构建一个大致框架，然后用Visio照着进行细致绘制，也可以利用PPT进行加工

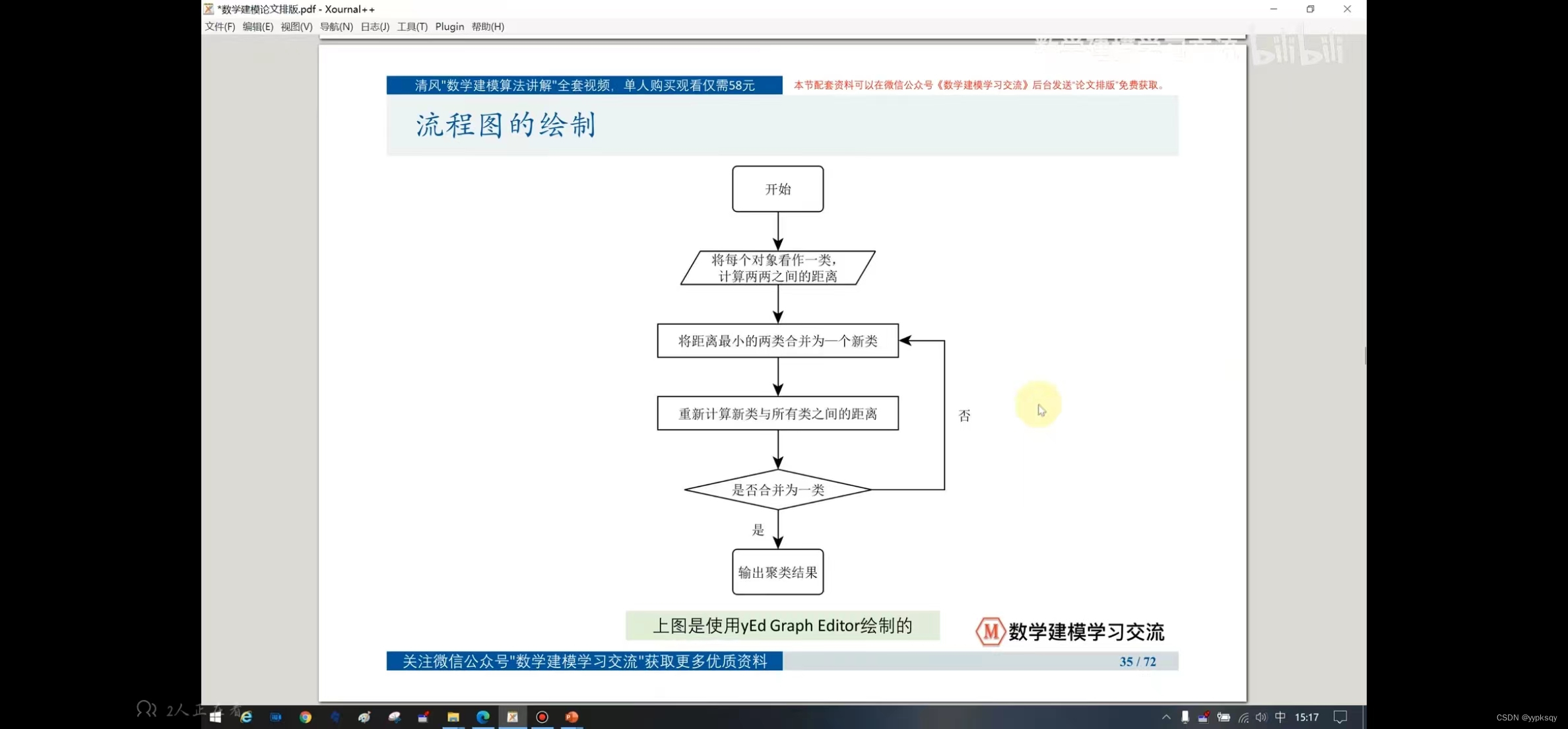

3.流程图-Visio/PPT

注意：Visio绘制这类流程图比较简单，首选Visio，然后可以用PPT加工，没有Visio时，采用PPT

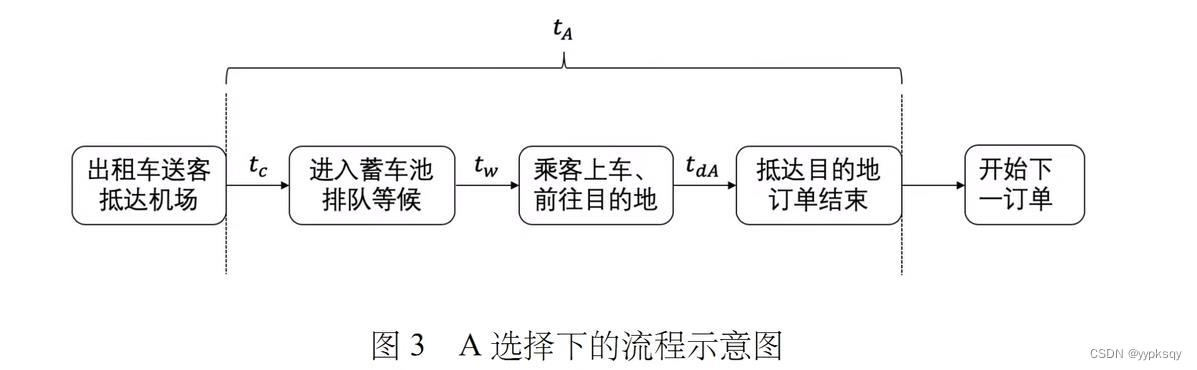

例子：

五、带有矢量图标的示意图/三维立体图(PPT/亿图图示)

矢量图标：例如汽车、树、电路元件、房子等等

方法：(1)利用PPT插件iSlide或阿里巴巴的iconfont矢量图标网站或Office自带的图标可以获取矢量图标，然后利用PPT可以绘制相关示意图

(2)绘制更加色彩丰富的示意图，可以采用亿图图示

注意：(1)三维绘图关键点：形状效果的棱台和三维旋转(根据自己的感觉来调节)

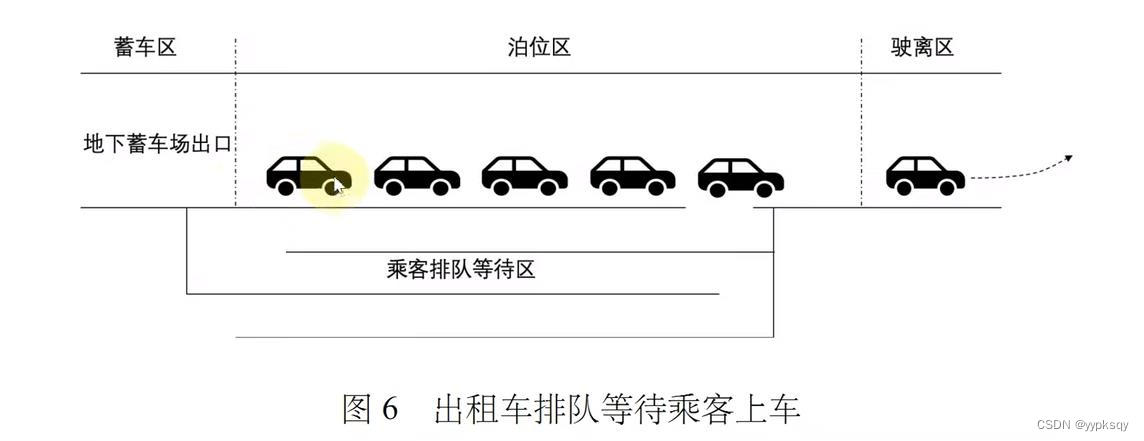

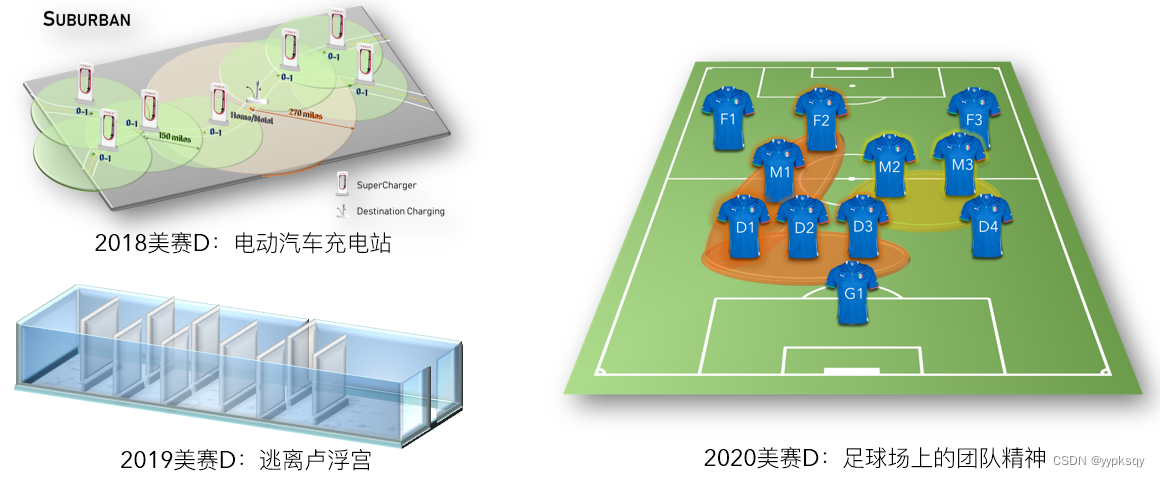

例子：

六、三维地图

(1)Python方法：
https://www.zhihu.com/question/33783546/answer/775946401

(2)高德地图API：
https://zhuanlan.zhihu.com/p/59381797

(3)Excel也有三维地图，但可能因为地区问题不能用了

七、Matlab绘制的图片(PPT加工)

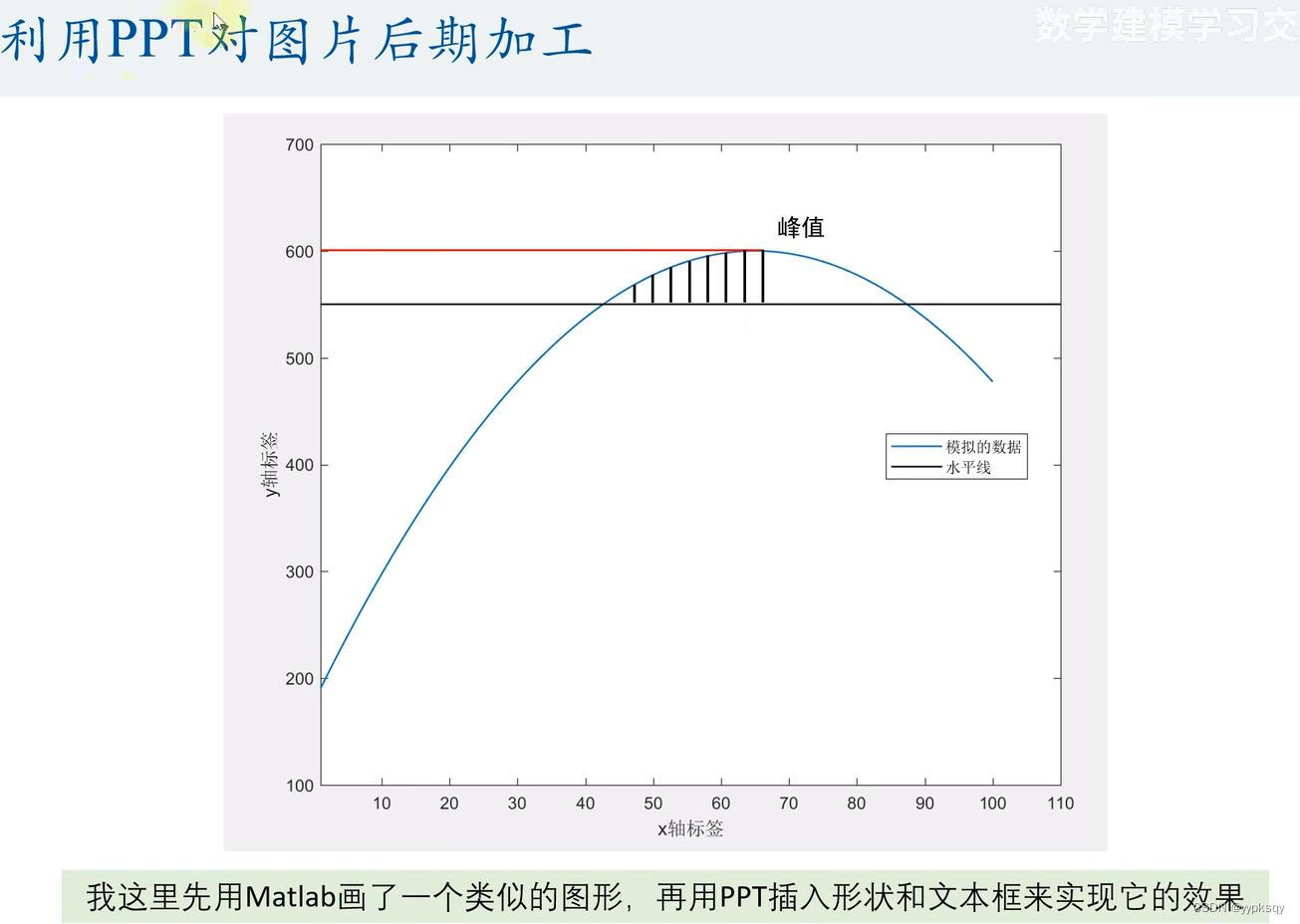

注意：PPT可以用来对matlab绘制的图像进行加工，比如插入形状和文本框

例子：

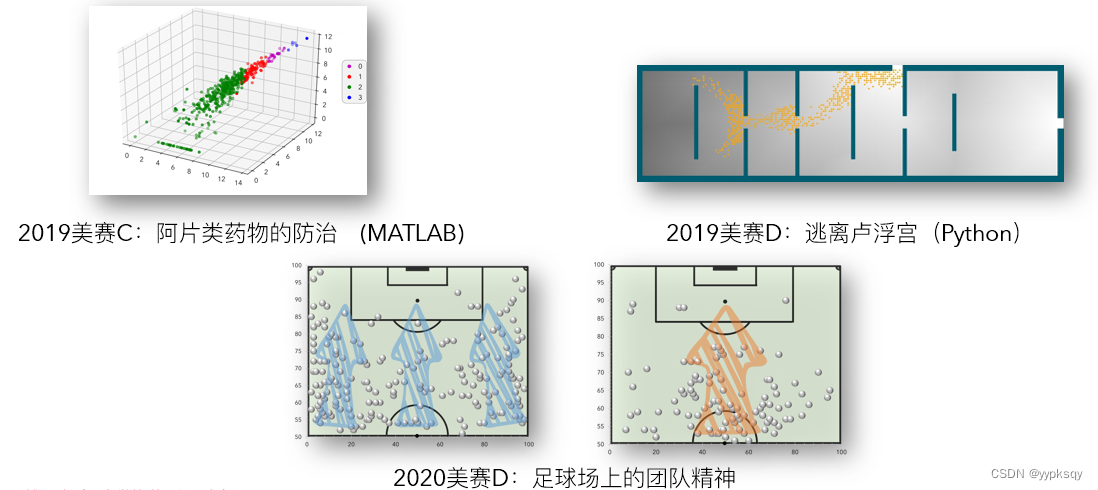

八、其它种类图片的附加绘图网站(箱线图、小提琴图等等)

一些相关绘图网站：

图表秀：
https://www.tubiaoxiu.com/src/index.html#/app/charting_resource

绘图BioLadder：
https://www.bioladder.cn/web/#/pro/cloud
