【论文绘图实践】一、论文柱状图(Excel)

已于 2024-01-17 13:15:22 修改
阅读量2k 收藏
点赞数 1
分类专栏： 论文绘图 文章标签： 学习
于 2023-08-31 11:18:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/JNB030605/article/details/132599095
版权

学习视频来源：

论文柱状图绘制:https://www.bilibili.com/video/BV1J44y177ks/?spm_id_from=333.337.search-card.all.click&vd_source=01d8d8bf9ce02b30207c26b6979f8a36

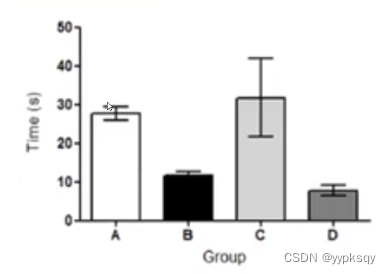

最终要达到效果：

请添加图片描述

方法步骤：

(1)坐标图的大体设置：选中数据，插入图表，选中柱状图，然后去除网格线，加入坐标轴标题，去除图表标题

(2)坐标线的设置：选中纵坐标，设置坐标轴格式，点击坐标轴选项，选择刻度线，主刻度线类型选择外部，同样的办法设置横坐标线；并将横纵坐标线颜色改为黑色，坐标轴线条可以设置1.25磅，更显眼

(3)坐标轴数值和坐标轴标题相关参数的设置：在开始菜单可以设置坐标轴数值的字体(Arial)、加粗、大小(10号)、颜色(黑色)，坐标轴标题的字体(Arial)、加粗、大小(11号)、颜色(黑色)

(4)坐标轴数值范围的设置：选中坐标轴，在坐标轴选项中设置边界的最大值和最小值，再设置单位大为你想要的跨度值(比如10)

(5)柱子颜色的设置：双击可选其中一个柱子，然后将填充方式改为纯色填充，填充颜色改为白色；将柱子边框设置为实线，颜色改为黑色，其余柱子同理

(6)柱子距离的设置：点击柱子一下，在系列选项中设置柱子间隙宽度，百分比是以柱子宽度为标准的，自行修改(比如一个柱子的宽度100%)

(7)误差线的设置：将数据的标准差计算出来(Excel函数"=STDEV.S(C3:F3)")，然后选中柱状图，选中图表设计，在添加坐标元素中添加其他误差线，设置误差线格式，选中误差自定义，设置指定值中正错误值和负错误值为计算的值

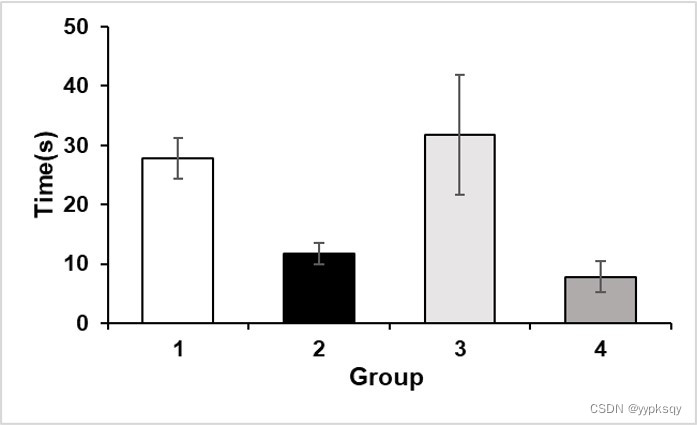

手动实现效果：

请添加图片描述
