以太网帧格式

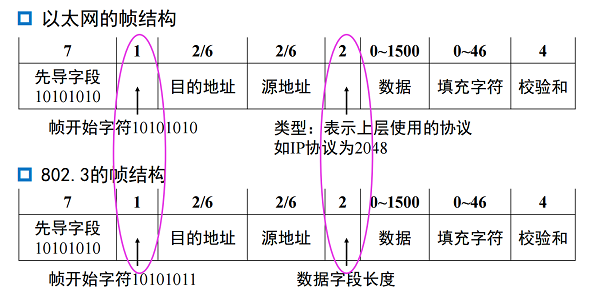

IEEE 802.3和以太网帧的比较

IEEE802.3帧格式

目的地址和源地址

目的地址：要发给谁，源地址：谁发送

地址字段长度：48位（6个字节）不可能枯竭

• 前24位：OUI，代表一个机构，例如典型的Ethernet地址：00-60-8C-01-28-12（3Com），强制要求
• 后24位：自己的编号，必须唯一分配

特性：

• 由IEEE分配，全世界MAC地址独一无二
• 目的地址可以是单播、多播或广播地址
• 烧在网卡的ROM里面，当计算机启动MAC地址从ROM拷贝到RAM里面

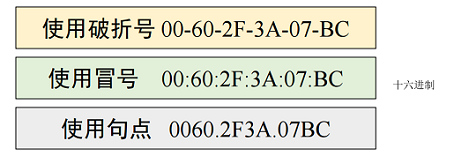

三种表示方法：

长度字段/类型字段

帧的最小长度为64字节，最大长度为1518字节，不包括前导码

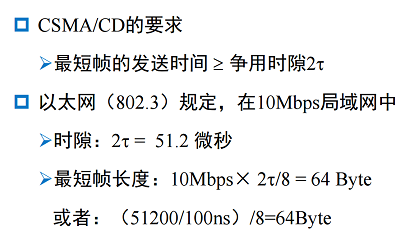

为什么不能少于62字节？

• 在DIX以太帧中，type字段指明上层网络协议的了类型，DIX以太帧是事实上的使用标准，通常抓取到的报文都是以太帧，该字段是类型字段
• 在IEEE 802.3帧中，length字段指明了携带的数据的长度

怎么区分到底代表类型还是长度呢？

检查这个字段的数值：如果小于等于1536(0x600)，则是长度(802.3)字段，如果大于1536，则表示类型(以太帧)

数据字段与帧校验字段

数据字段LLC数据字段是帧的数据字段，长度最小为46个字节，如果少于46个字节，需要填充

帧校验字段采用32位的CRC校验校验范围：目的/源地址、长度、LLC数据等字段
