图像处理---关于像素坐标矩阵变换(平移,旋转,缩放,错切)

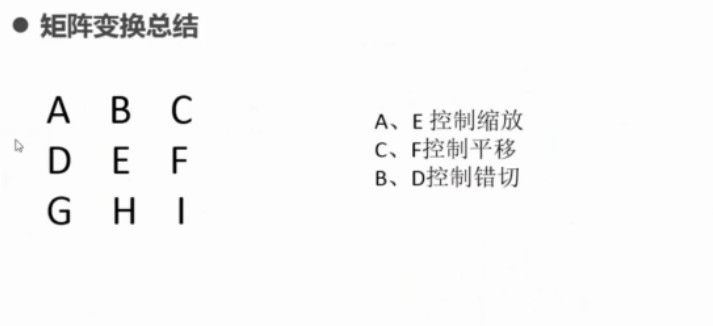

  • 介绍

坐标变换矩阵是一个3*3的矩阵,用来对图形进行坐标变化,将原来的坐标点转移到新的坐标点,因为一个图片是有点阵和每一点上的颜色信息组成的,所以对坐标的变换,就是对每一点进行搬移形成新的图片。具体的说图形的放大缩小,移动,旋转,透视,扭曲这些效果都可以用此矩阵来完成。

这里写图片描述

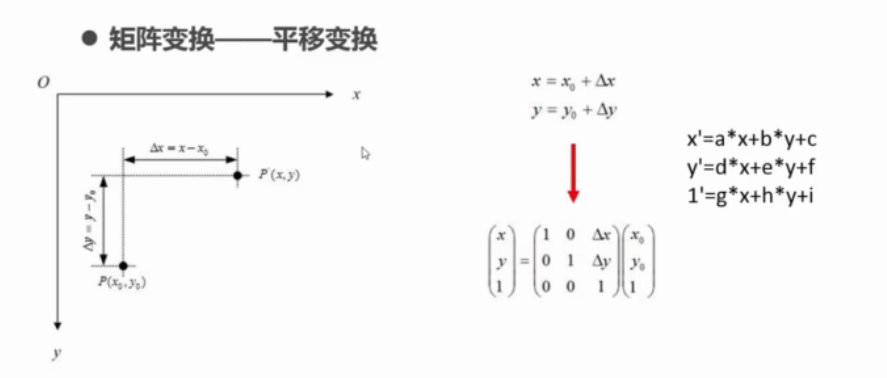

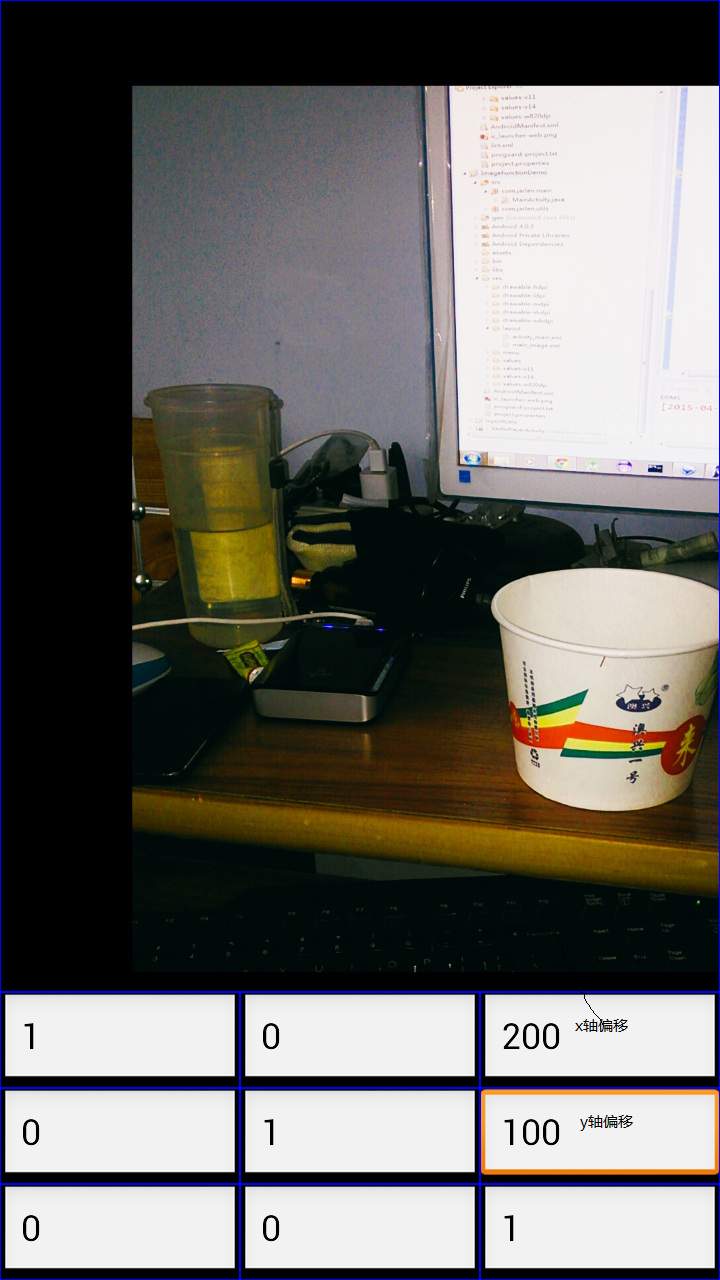

  • 平移

这里写图片描述

这里写图片描述

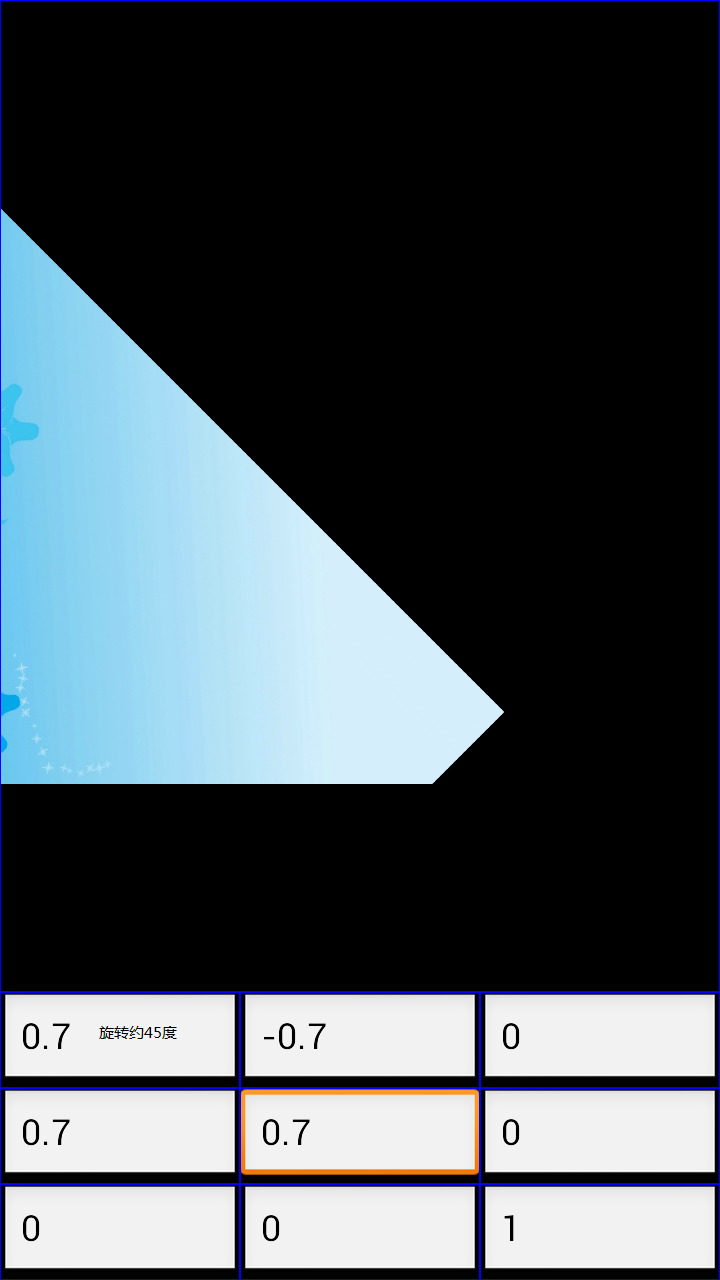

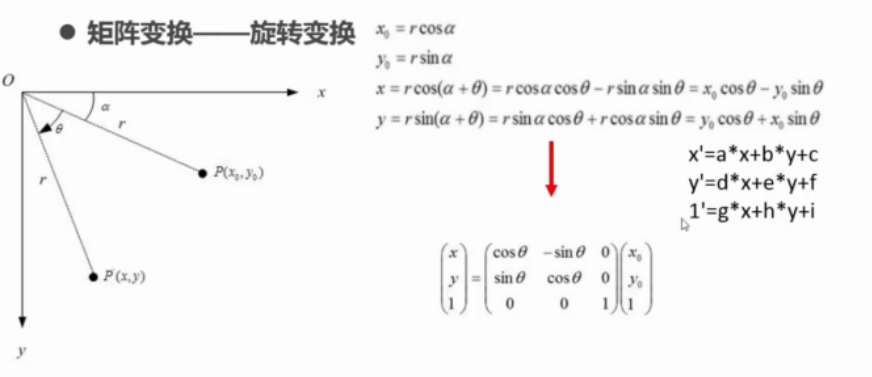

  • 旋转

绕原点逆时针旋转θ度角的变换公式是 x’ = xcosθ − ysinθ 与 y。’ = xsinθ + ycosθ

这里写图片描述

这里写图片描述

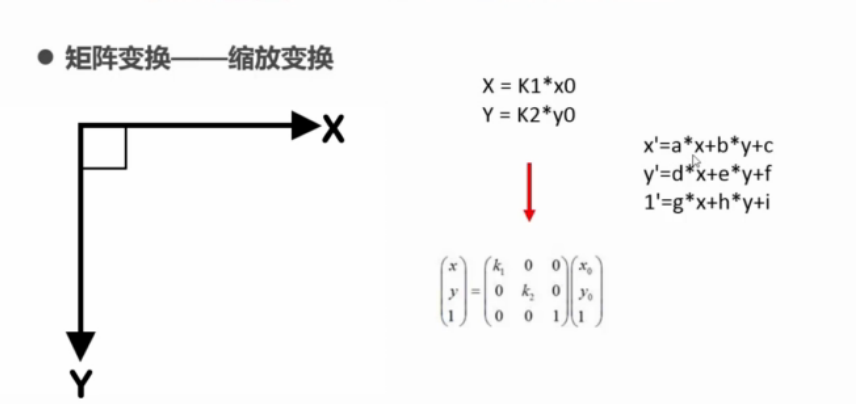

  • 缩放

这里写图片描述

这里写图片描述

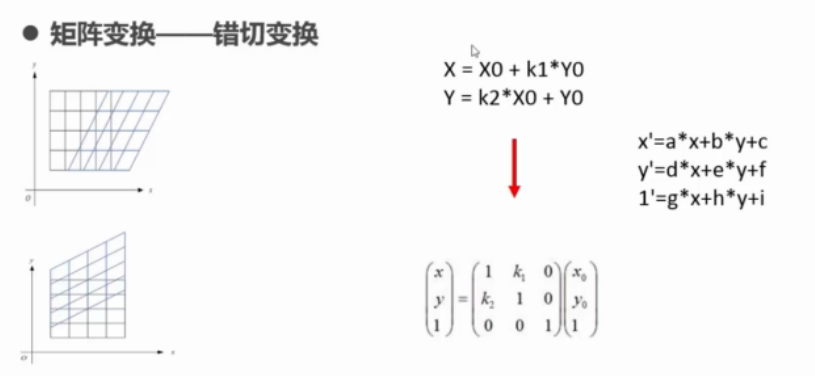

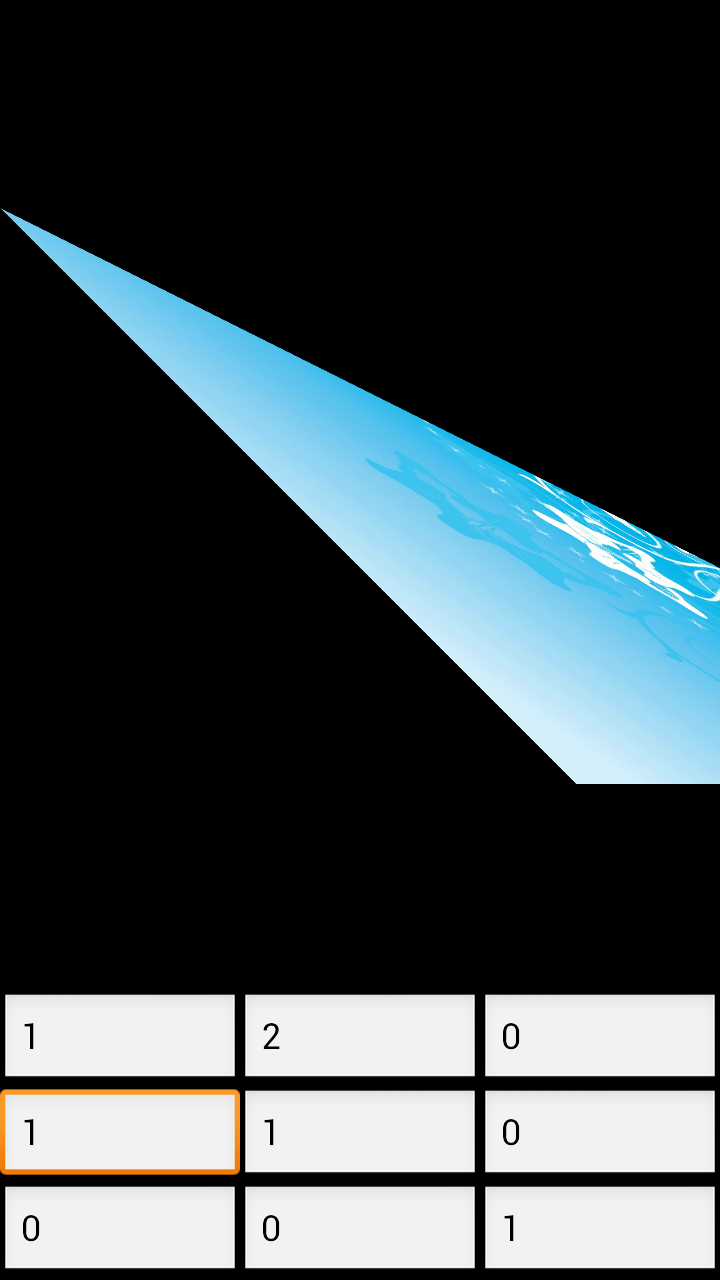

  • 错切

这里写图片描述

这里写图片描述

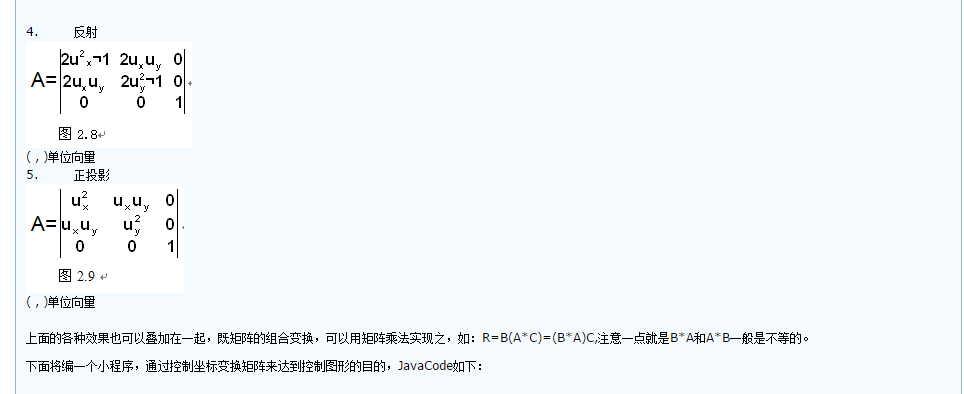

  • 其他
    这里写图片描述

  • Demo

见代码:http://download.csdn.net/detail/jarlen/8564513

  • 关于Android中实现

Matrix类就可以发现,实际上,matrix类本身已经提供了许多类似的方法,我们只要调用,就可以了。

setScale(float sx, float sy, float px, float py) 放大
setSkew(float kx, float ky, float px, float py) 斜切
setTranslate(float dx, float dy) 平移
setRotate(float degrees, float px, float py) 旋转
