针对在CST辐射效率大于1的问题？

首先，dB是正值说明效率大于1，意味着仿真不准确。

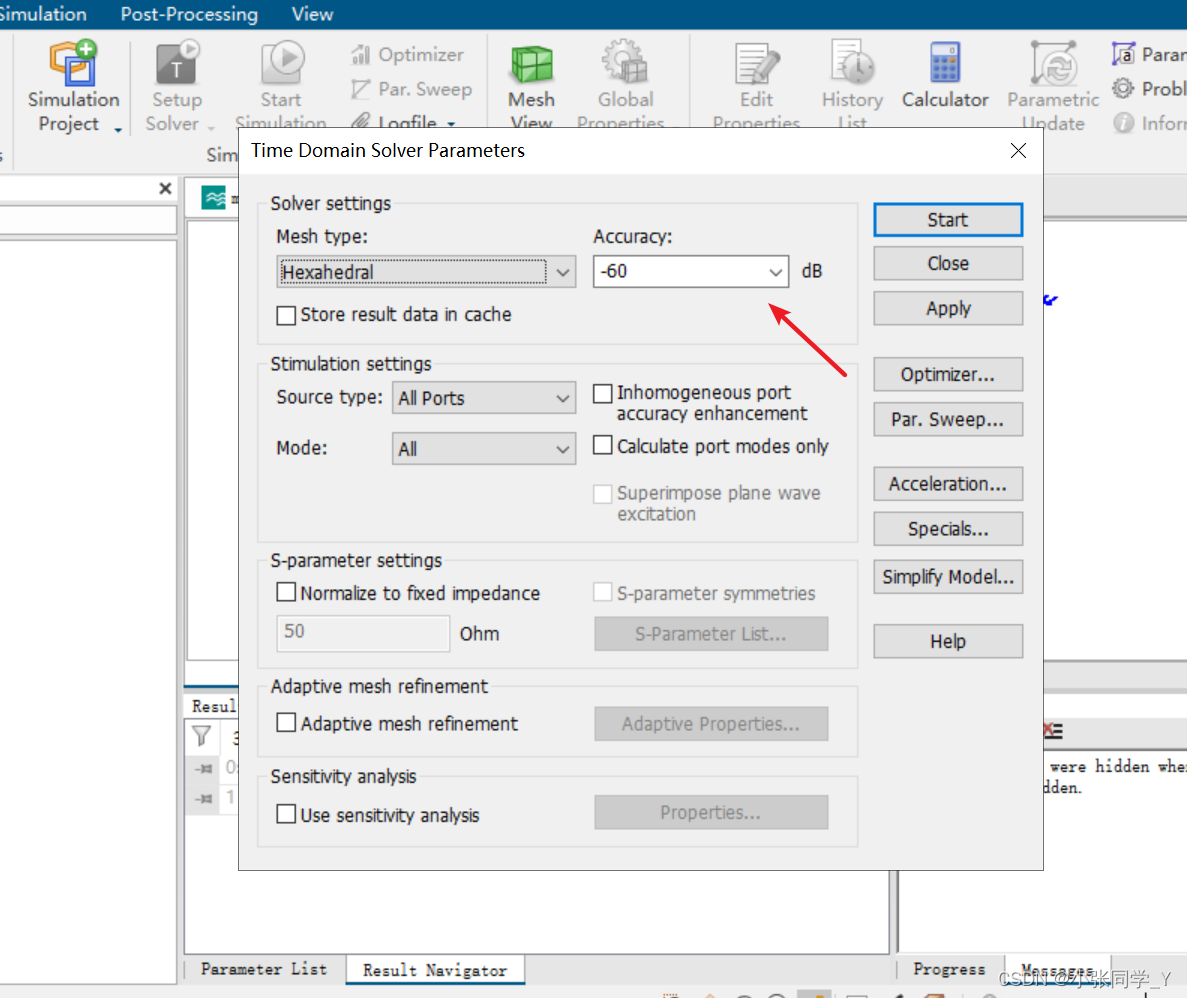

方法一：可以通过提高solver的accuracy，默认为-40dB，可以提高到-60dB甚至更低

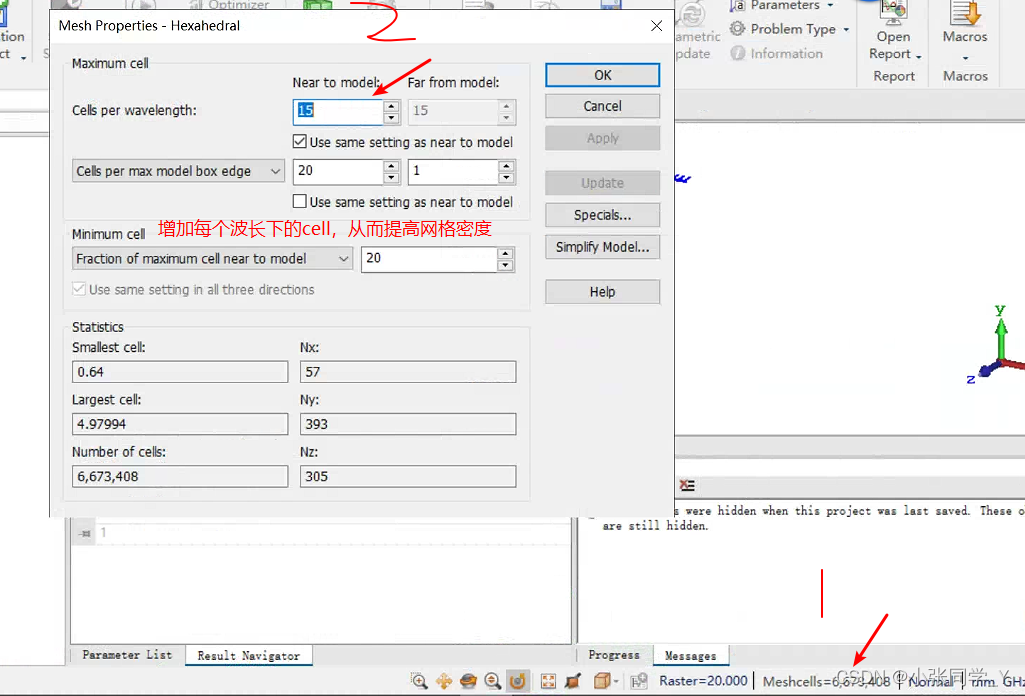

方法二：可能网格分得太粗，导致结果不正确，所以也可以通过增加网格数目，从而提高精确度
