引言：

在现代工业中，网络拓扑结构对于保障稳定的数据传输和高效的通信至关重要。网络拓扑决定了设备之间的连接方式，直接影响到网络性能、可靠性和扩展性。本文将介绍网络拓扑的概念，并详细探讨几种常用的工业网络拓扑结构，包括总线拓扑、环形拓扑、网状拓扑、星形拓扑、树形拓扑和混合型拓扑。了解这些拓扑结构的特点和优缺点将帮助工程师们选择适合特定工业环境的最佳网络拓扑。

什么是网络拓扑？

网络拓扑是指网络中各个节点之间的物理或逻辑连接方式。它描述了设备之间的布局和连接方式，决定了数据传输的路径和传输方式。不同的拓扑结构适用于不同的应用场景，因此选择合适的网络拓扑对于建立可靠的工业网络至关重要。

常用的拓扑结构

在工业网络中，常见的拓扑结构包括总线拓扑、环形拓扑、网状拓扑、星形拓扑、树形拓扑和混合型拓扑。

3.1

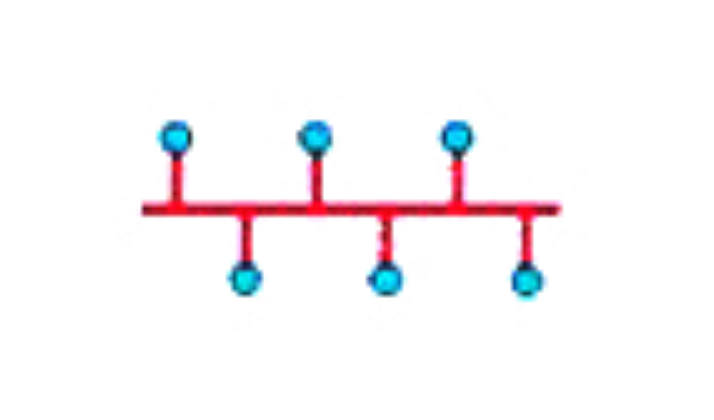

总线拓扑：传递信息的共振

总线拓扑将所有设备连接到一个中央线缆（总线）上。设备通过在总线上发送和接收数据进行通信。

优点：简单、成本低廉、易于扩展。

缺点：缺乏冗余、整个网络受到单点故障影响。

3.2

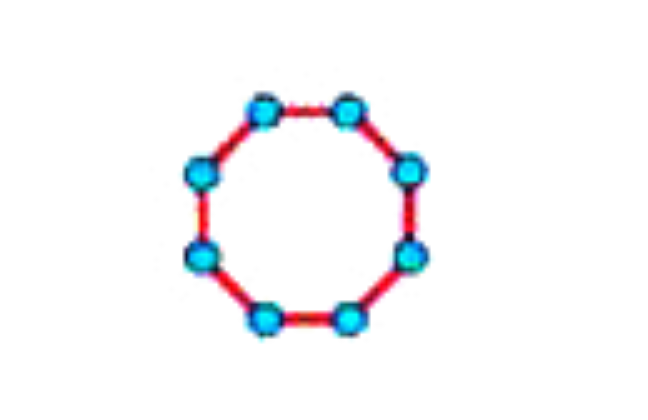

环形拓扑：环绕旋转的连接之舞

环形拓扑中，每个设备都与相邻设备直接连接，最后一个设备与第一个设备相连，形成一个环。数据通过环上的传输介质按顺时针或逆时针方向传递。

优点：低延迟、高可靠性、易于维护。

缺点：设备过多时，带宽受到限制。

3.3

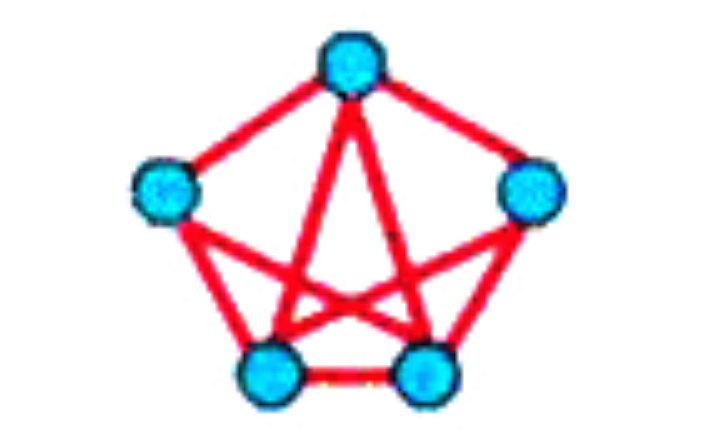

网状拓扑：纵横交织的网络交响曲

网状拓扑中的每个设备都与其他设备直接连接，形成复杂的连接网络。

优点：高度冗余、容错性强、支持大规模扩展。

缺点：布线复杂、成本较高。

3.4

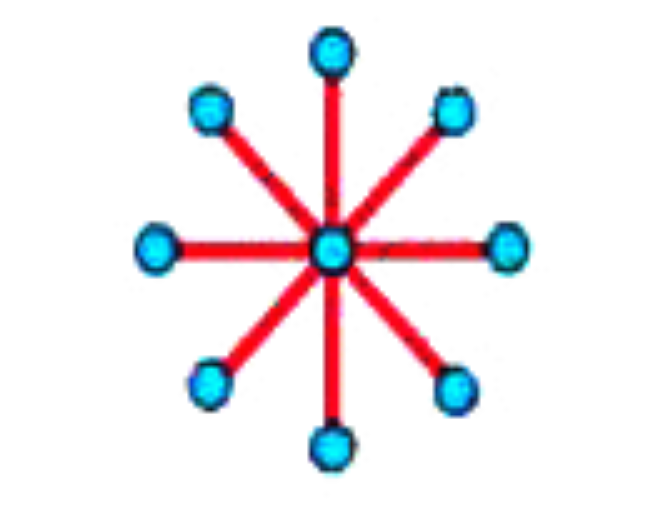

星形拓扑：中心之光照耀全场

星形拓扑中，所有设备都连接到一个中心设备（通常是交换机或集线器）。所有的数据传输都必须通过中心设备进行。

优点：易于管理、故障排除简单、适用于小规模网络。

缺点：中心节点故障将导致整个网络失去连接。

3.5

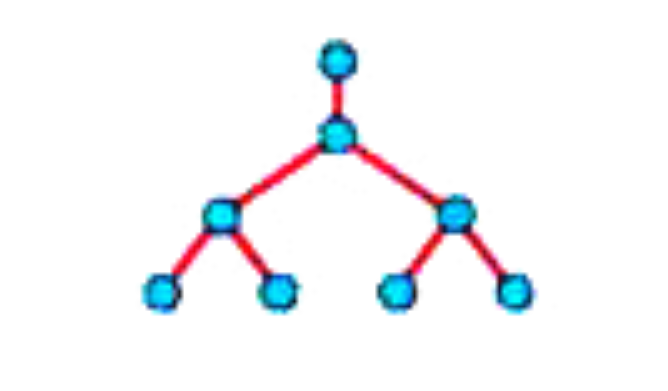

树形拓扑：枝繁叶茂的连接之林

树形拓扑结合了星形和总线拓扑的特点。它包括一个主干线（总线）和多个分支线（星形）。

优点：良好的扩展性、冗余性、易于管理。

缺点：依赖主干线的可靠性、成本较高。

3.6

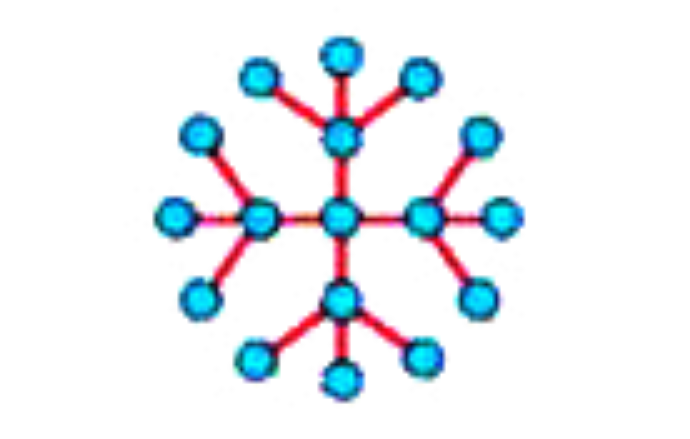

混合型拓扑：多重旋律交织的绚丽乐章

混合型拓扑是多种拓扑结构的组合。它可以根据特定的需求和要求来设计，以充分利用各个拓扑的优点，并弥补它们的缺点。例如，将星形拓扑与环形拓扑结合可以提高网络的可靠性和冗余性。

优点：根据需求定制、充分利用各种拓扑结构的优势、提高灵活性。

缺点：设计复杂、维护成本较高。

总结：

选择适合工业网络的最佳拓扑结构是确保高性能、可靠性和可扩展性的关键。总线拓扑适用于简单的网络需求，而环形拓扑提供了更高的可靠性。网状拓扑适用于对冗余性有较高要求的环境，而星形拓扑易于管理和故障排除。树形拓扑提供了良好的扩展性和冗余性，而混合型拓扑结构可以根据特定需求进行定制。工程师们应根据特定的需求、成本和可靠性要求，选择最适合的工业网络拓扑结构，以确保网络的稳定性和高效性。
