你知道浪涌保护器的工作原理吗？一张图让你瞬间理解它

冲击电压保护装置工作原理。

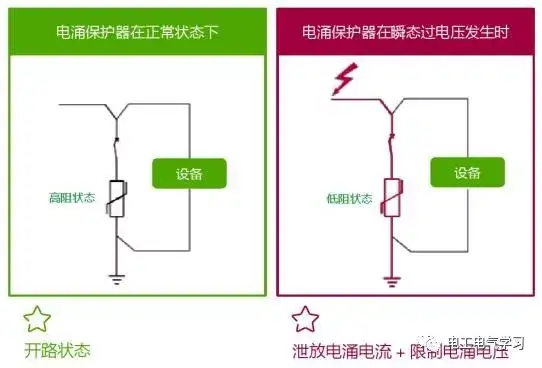

您了解电涌保护装置是怎么用的吗？一幅图使您明白，冲击保护处于正常状态时，其在线路中的断路状态与地面的等价；高阻态；当发生瞬时过电压，例如雷击，当主回路电路发生雷击时，浪涌在一个瞬间过电压状态下相当于低阻态，能在瞬时释放浪涌电流和限制浪涌电压；

工作原理

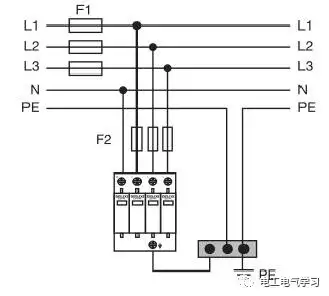

浪涌接线图

按实验波形和试验分。

一级测试：用于实验的波形是10/350Us；

二级测试：用于实验的波形是8/20Us；

三级测试：试验用的波形是1.2/50电压波、8/20的复合波形。

在电力系统中，不管是大气压，还是工作过电压，都会导致电路回路中的工作过电压，导致设备提前老化，甚至直接损坏，因此，它是电力系统不可缺少的。

其主要参数。

最高持续工作电压Uc。

使SPD持续施加的最大交流电压有效值或直流电压；

额定放电电流In。

在未损坏时，电涌保护器能够通过8/20μs的波形电流峰值(20次)；

最高放电电流Imax。

此峰值电流可达8/20μs(2次)，可达电涌保护；

脉冲电流Iimp

由电流峰值Ipeak和电荷Q测定.一级试验用SPD分级试验；

冲击电压保护装置的概念。

电涌保护装置，又称冲击保护装置，是用来限制瞬时过电压和冲击电流释放的装置。

冲击电压保护装置的用途。

设置于受保护装置前端，有效地降低受保护线路在雷击环境下的瞬时过电压。

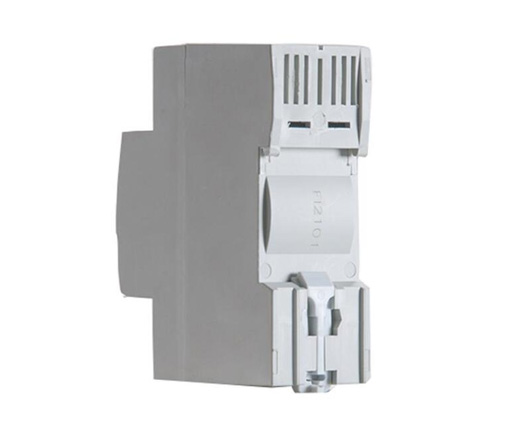

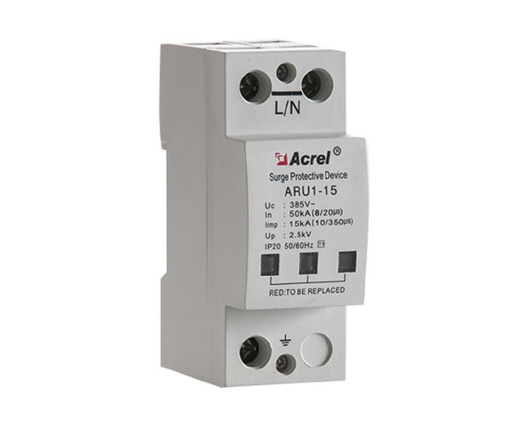

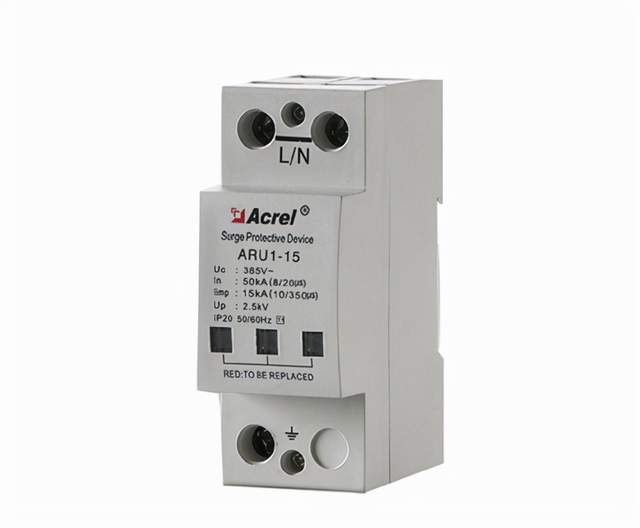

实物图片
