大唐杯-第一章-5G网络架构演进

第一章 5G网络架构演进

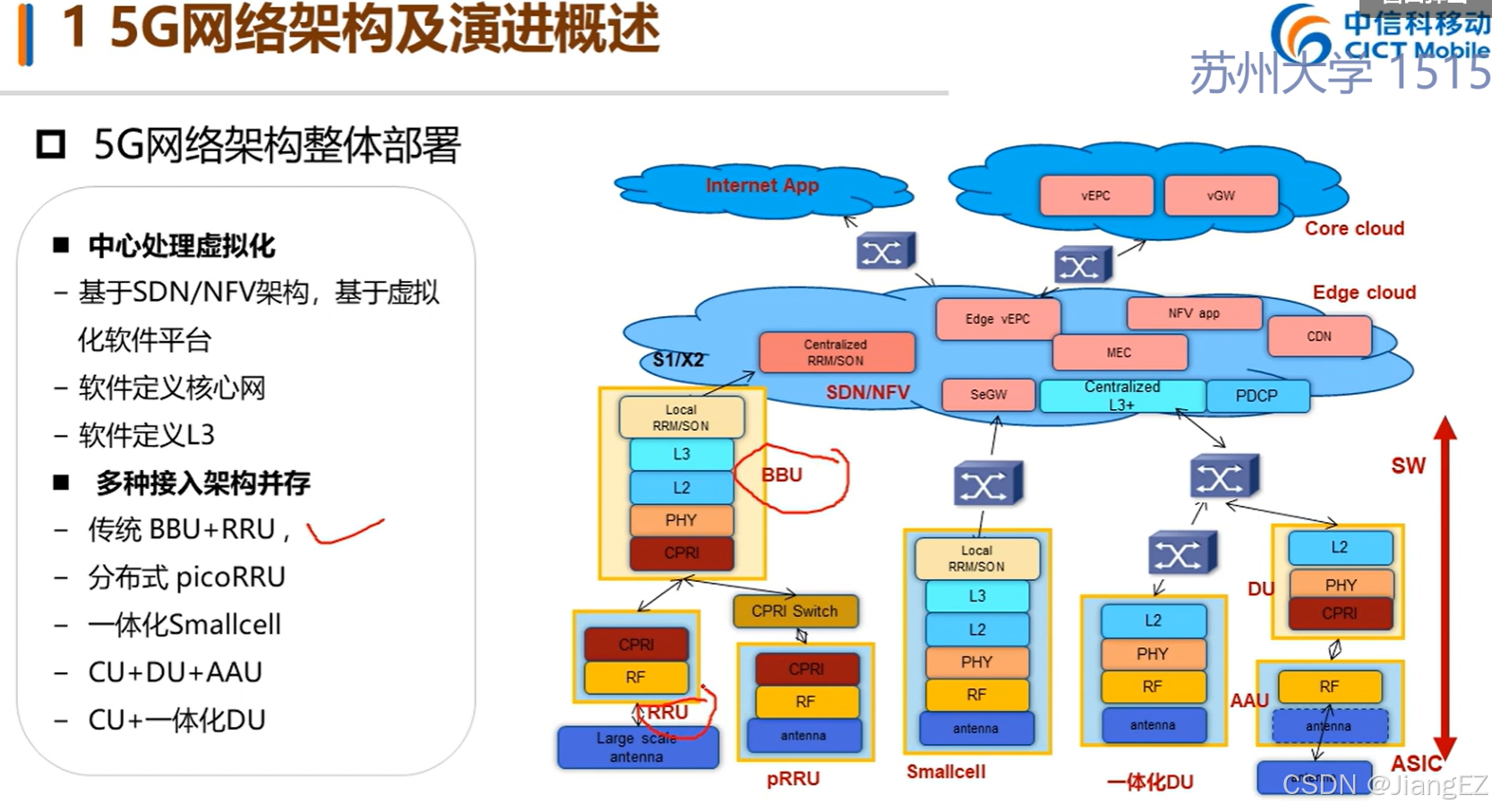

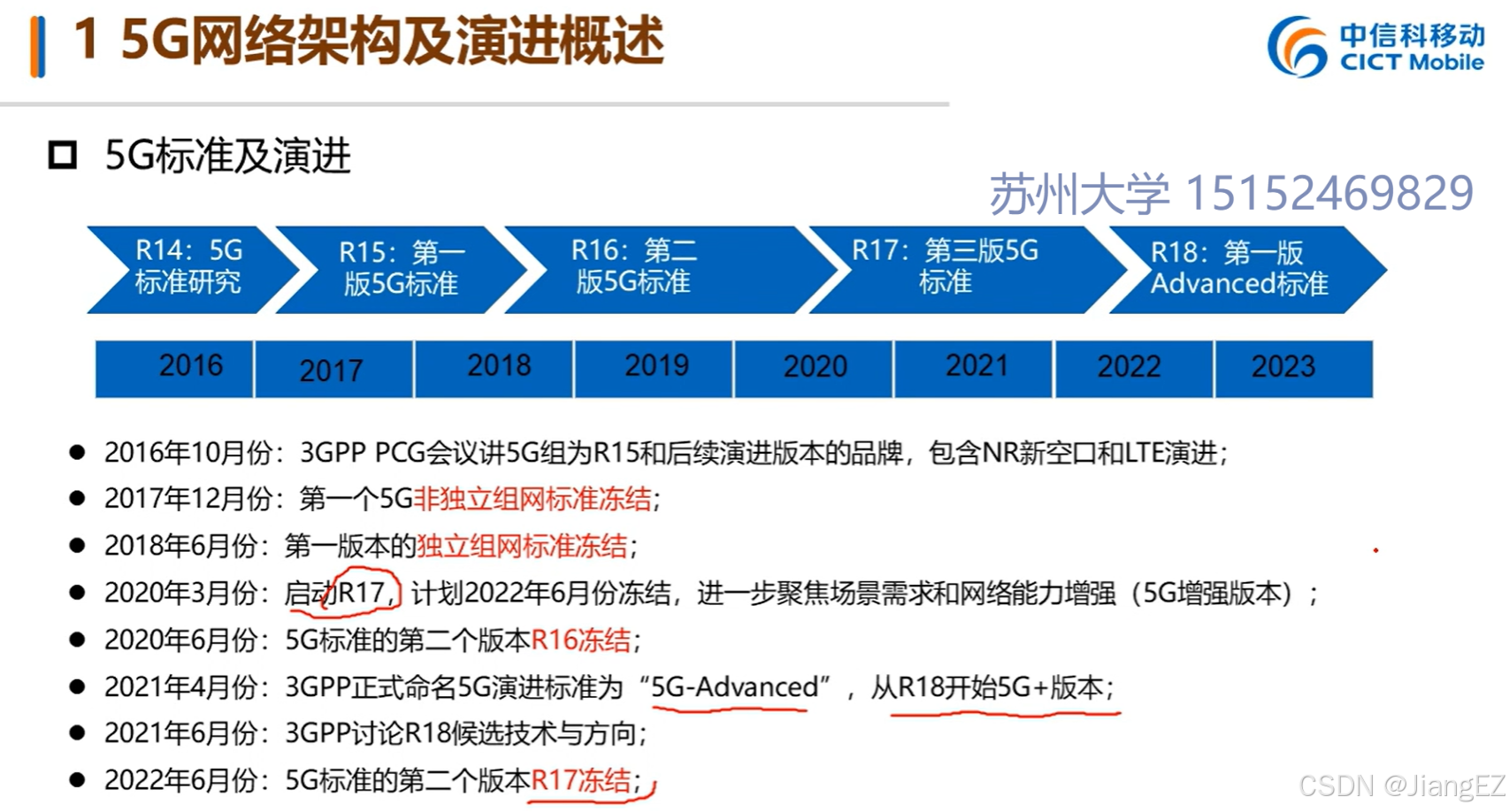

01 5G网络架构演进概述

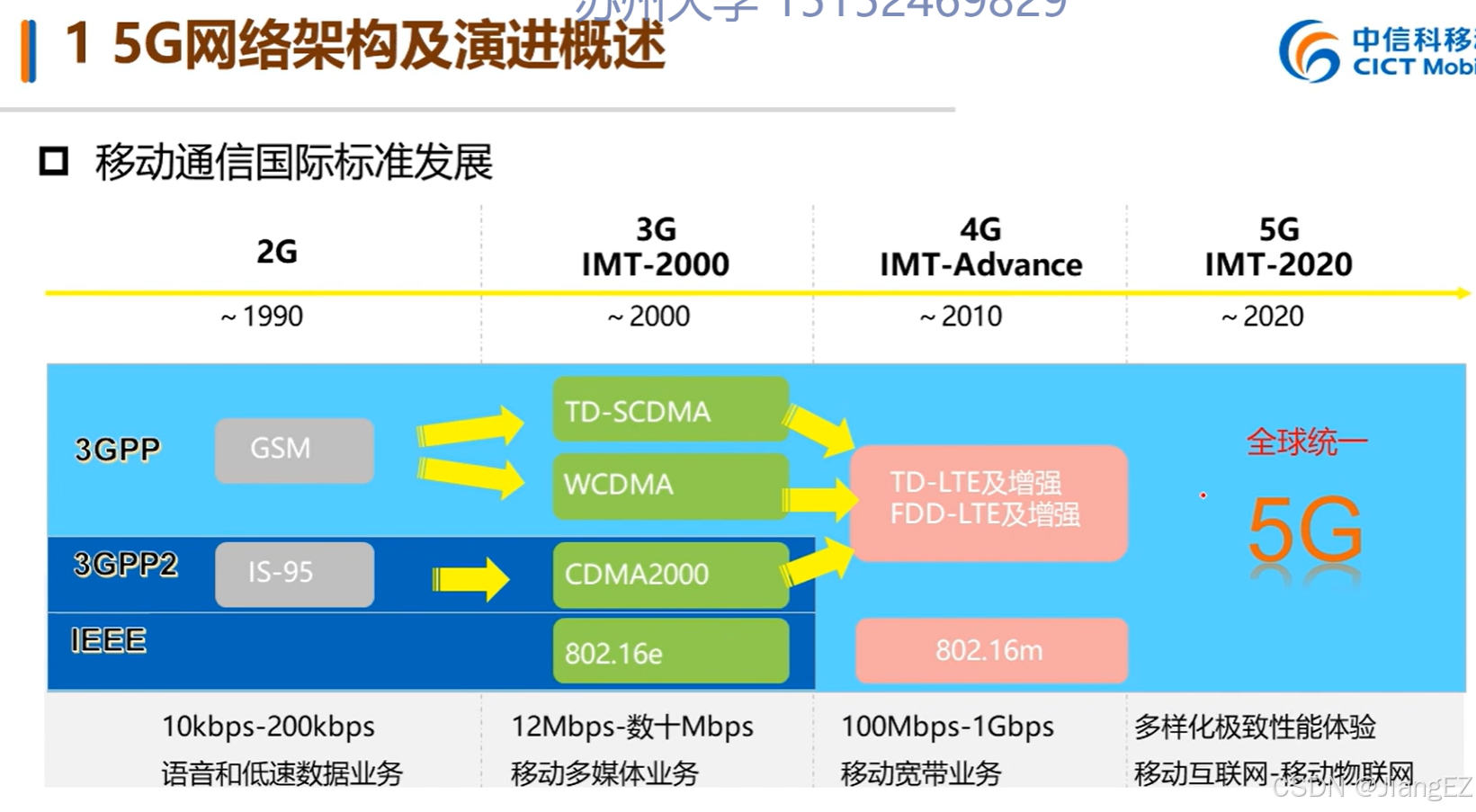

 3GPP，即 第三代合作伙伴计划 （3rd Generation Partnership Project）

3GPP2，即第三代合作伙伴计划2，是一个 由全球移动通信运营商、设备制造商和其他利益相关方组成的国际标准化组织

GSM 全球移动通讯系统（Global System for Mobile Communications）

TD-SCDMA，全称为 时分同步码分多址 （Time Division-Synchronous Code Division Multiple Access），是中国自主研发的第三代移动通信标准。它是中国电信行业百年来第一个完整的移动通信技术标准

WCDMA，全称为 宽带码分多址 （Wideband Code Division Multiple Access），是一种 3G蜂窝网络 1。它是一种由3GPP（第三代合作伙伴计划）具体制定的无线通讯技术.WCDMA技术由中国联通运营，与TD-SCDMA和CDMA2000一起，是我国3G市场的三大标准之一

IEEE 802.16e是 移动宽带无线接入的空中接口标准

TD-LTE，全称为Time Division Long-Term Evolution，即 时分双工长期演进 ，是一种 4G网络制式 （国内常用）

FDD-LTE，全称为频分双工长期演进技术（Frequency Division Duplexing - Long Term Evolution），是一种基于频分双工技术的4G通信技术（国外常用）

802.16m是 国际电气与电子工程师学会（IEEE）批准的下一代WiMax标准

2024年中旬5G-A冻结

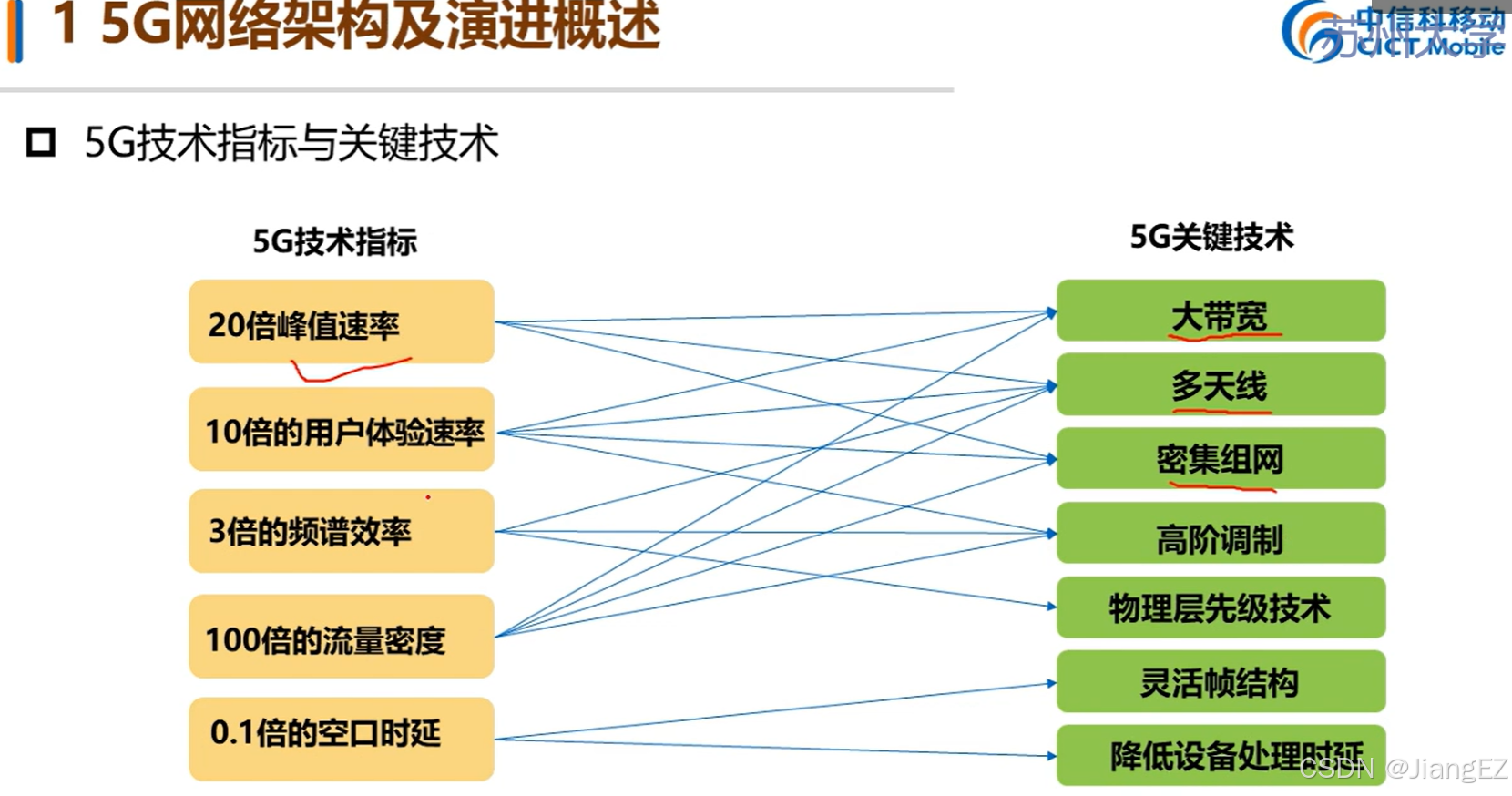

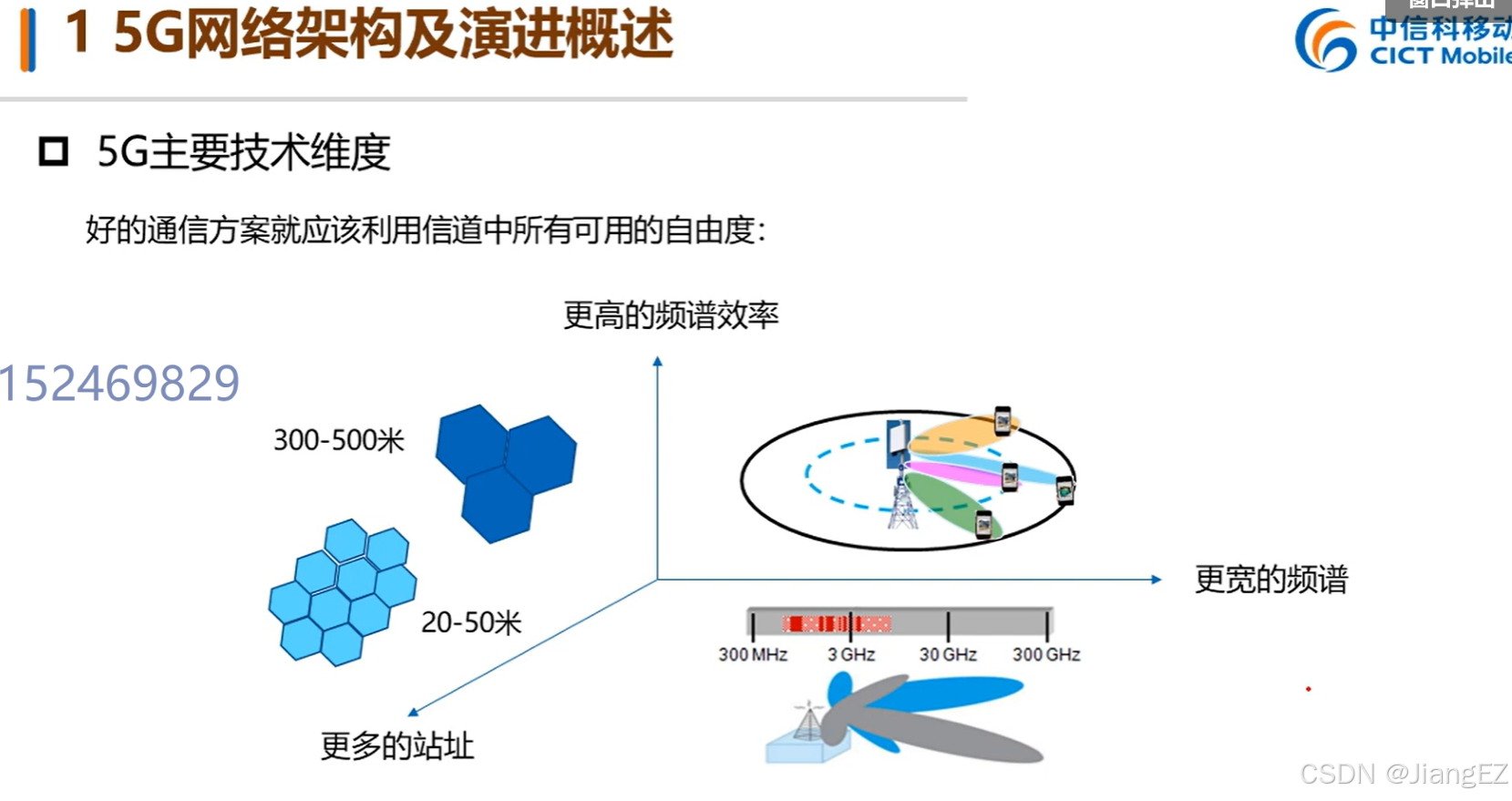

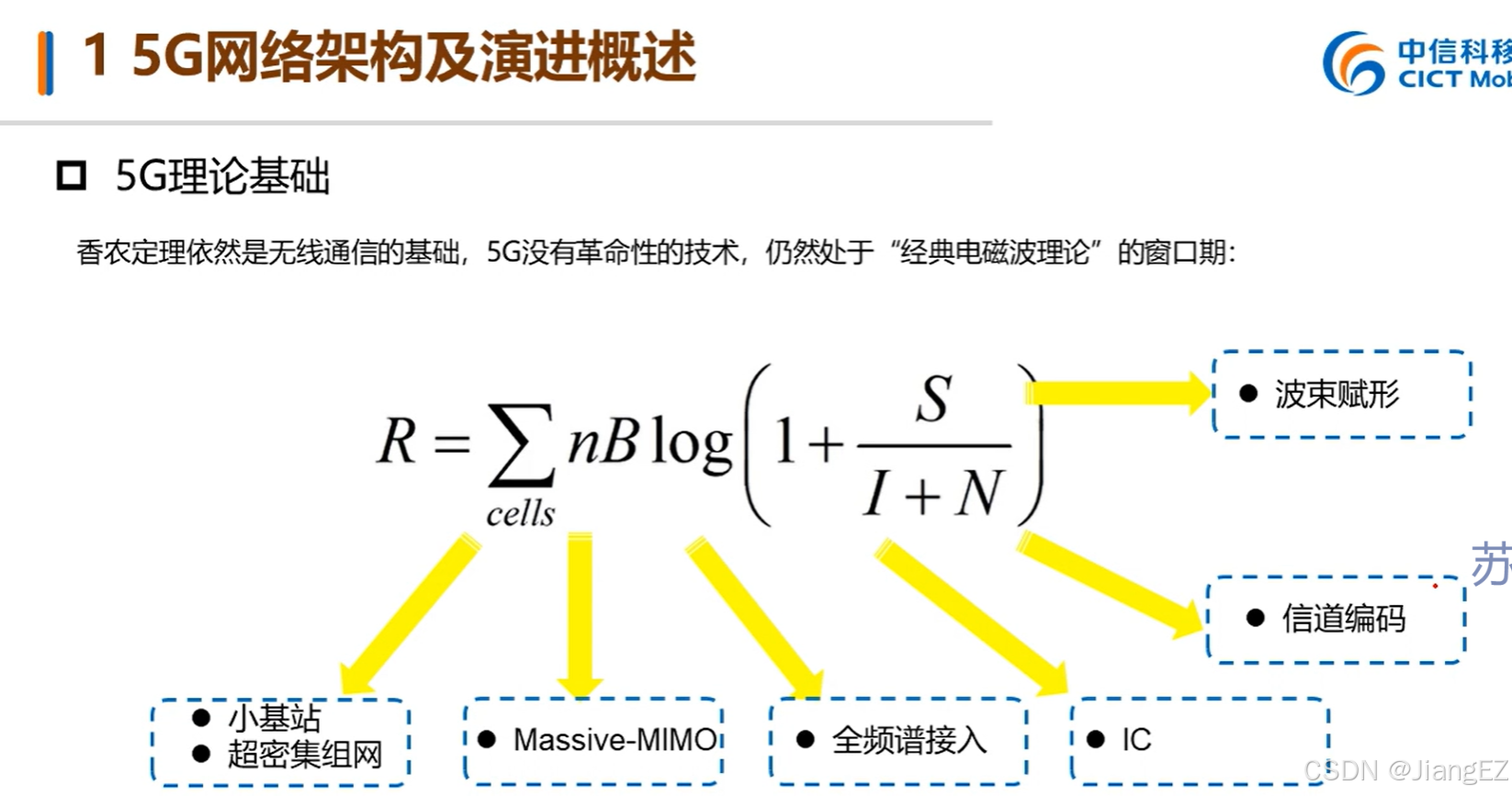

R:给定的信道条件下，信息传输的最大速率

Massive-MIMO:大规模天线技术，实现波束赋形 和 多波束传输 包括水平波束，垂直波束（高楼），集中发射电磁波给顶点用户

B：带宽，增加频谱

信噪比S/I+N：干扰I使用负荷均衡，迁移高负载至低负载。S使用波束赋形。N使用一些检验技术确保正确

频谱效率：每Hz更多bit，多天线技术和波束赋形

频段高，波长小，衍射绕射能力差，更多基站部署

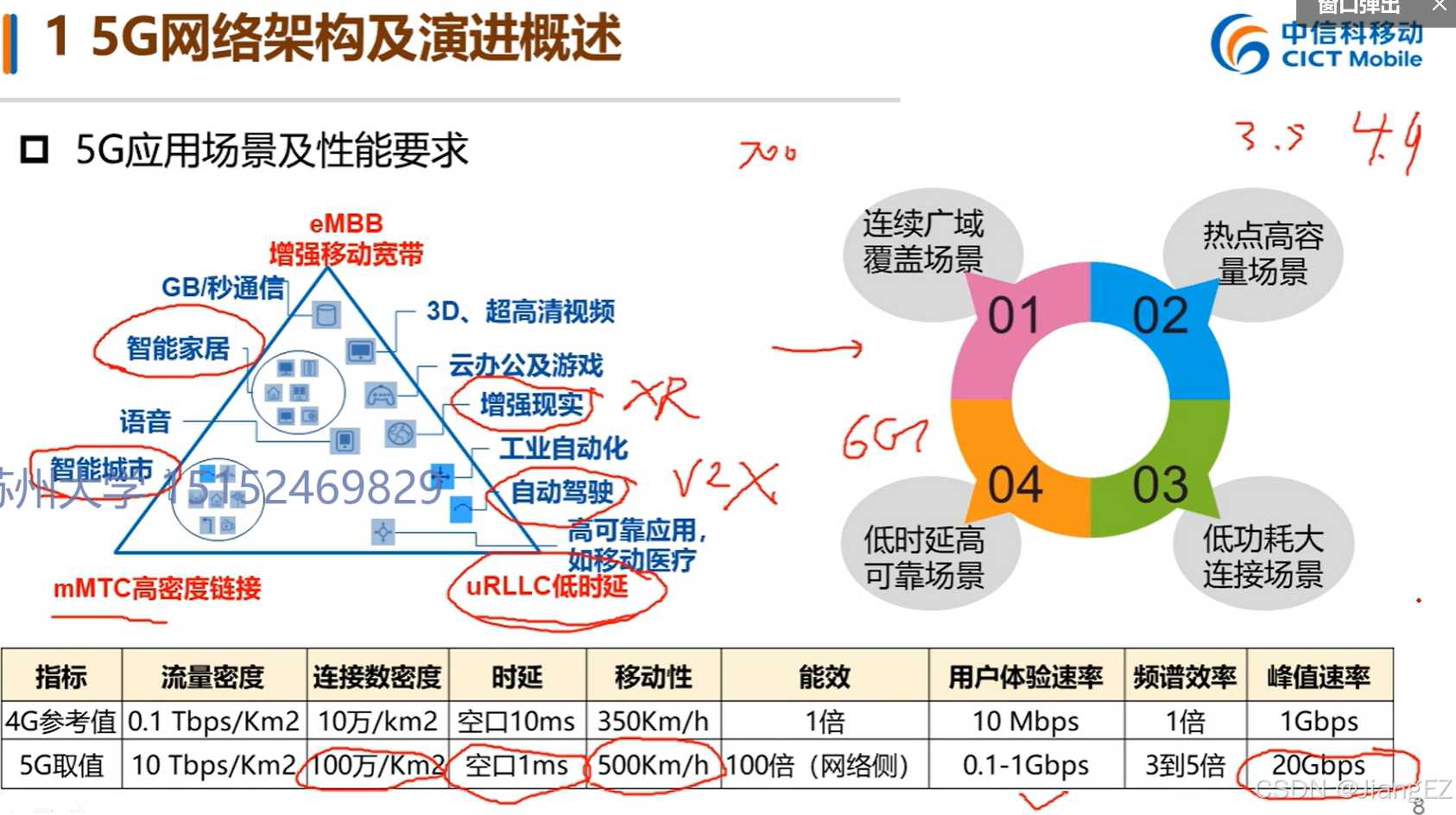

 增强现实XR

自动化V2X

 高阶调制：1024QAM 一个符号10bit

频谱效率：物理层技术，奇偶校验码等

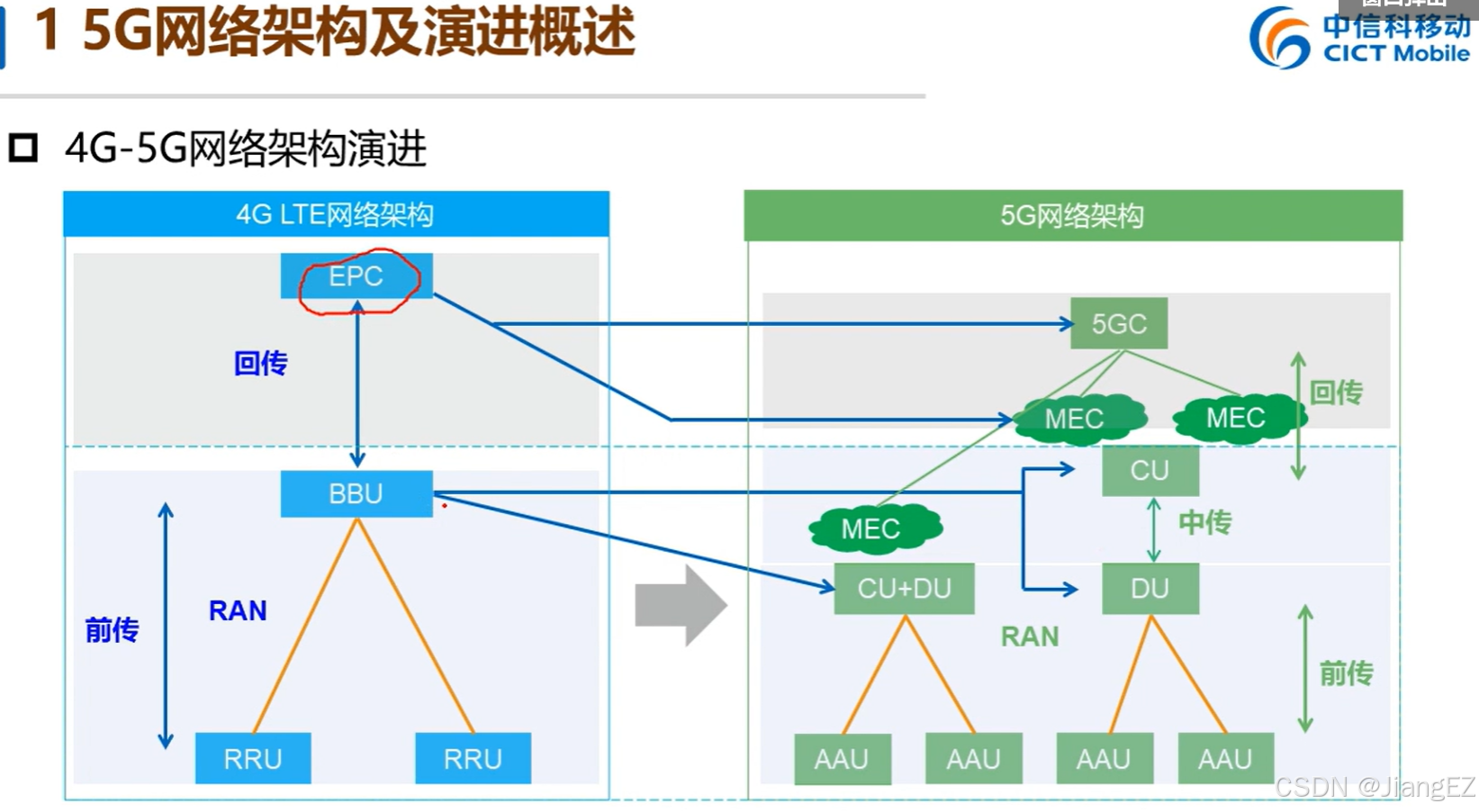

EPC是Engineering（工程设计）、Procurement（采购）和Construction（施工）的缩写，指的是工程总承包模式

BBU是Building Baseband Unit的缩写，即室内基带处理单元

RRU是Remote Radio Unit的缩写，即远端射频模块

MEC 移动边缘计算 （Mobile Edge Computing）

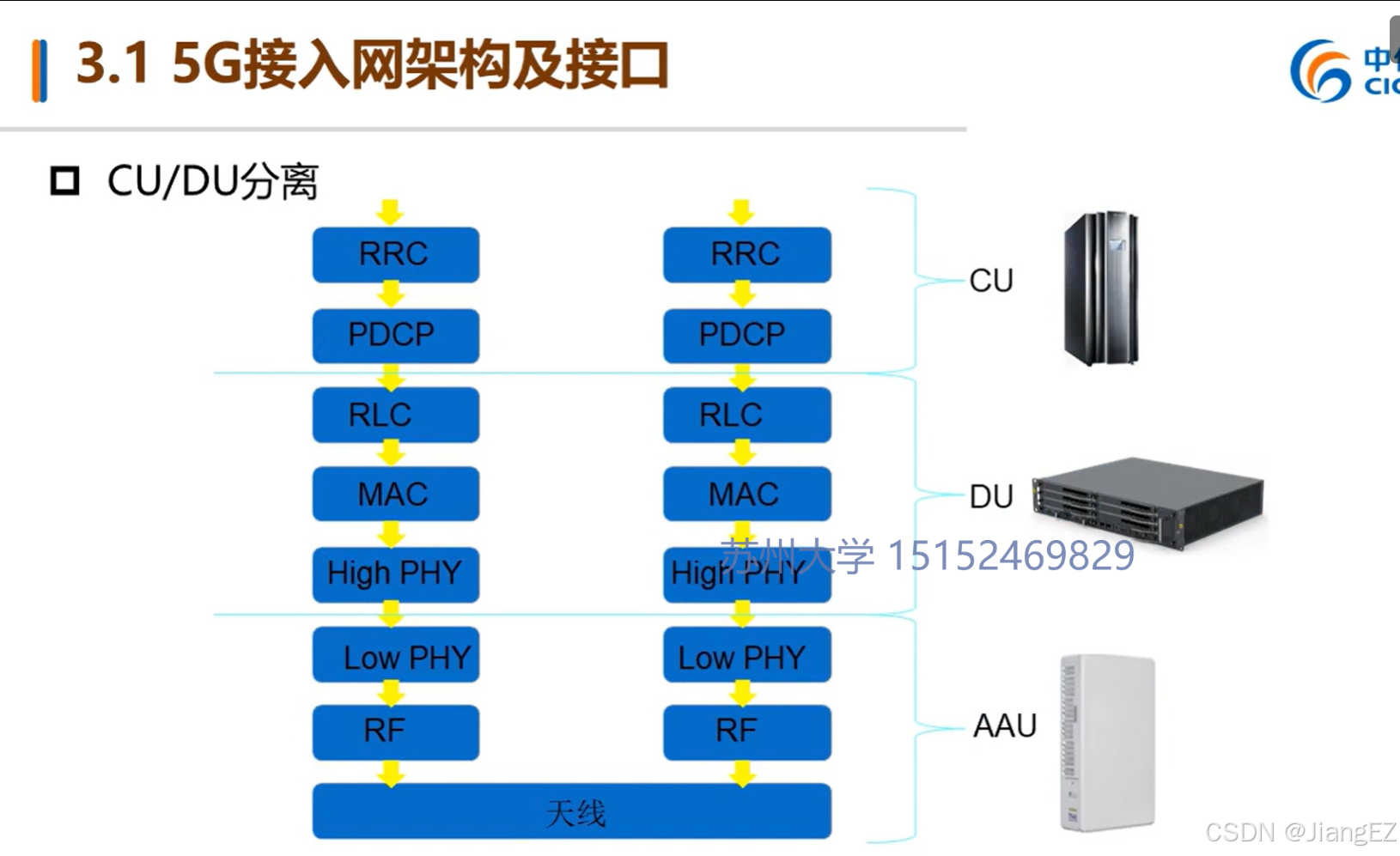

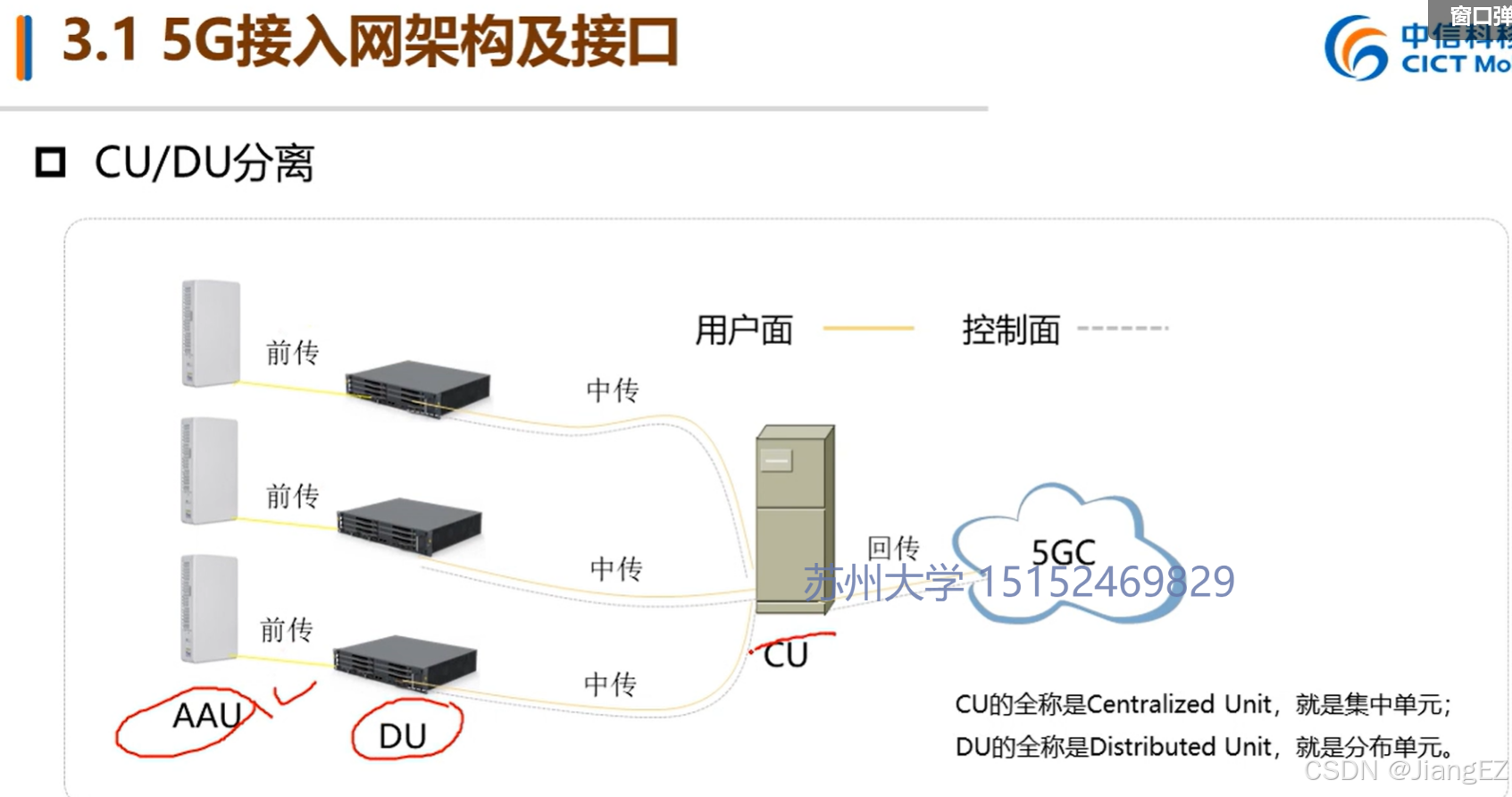

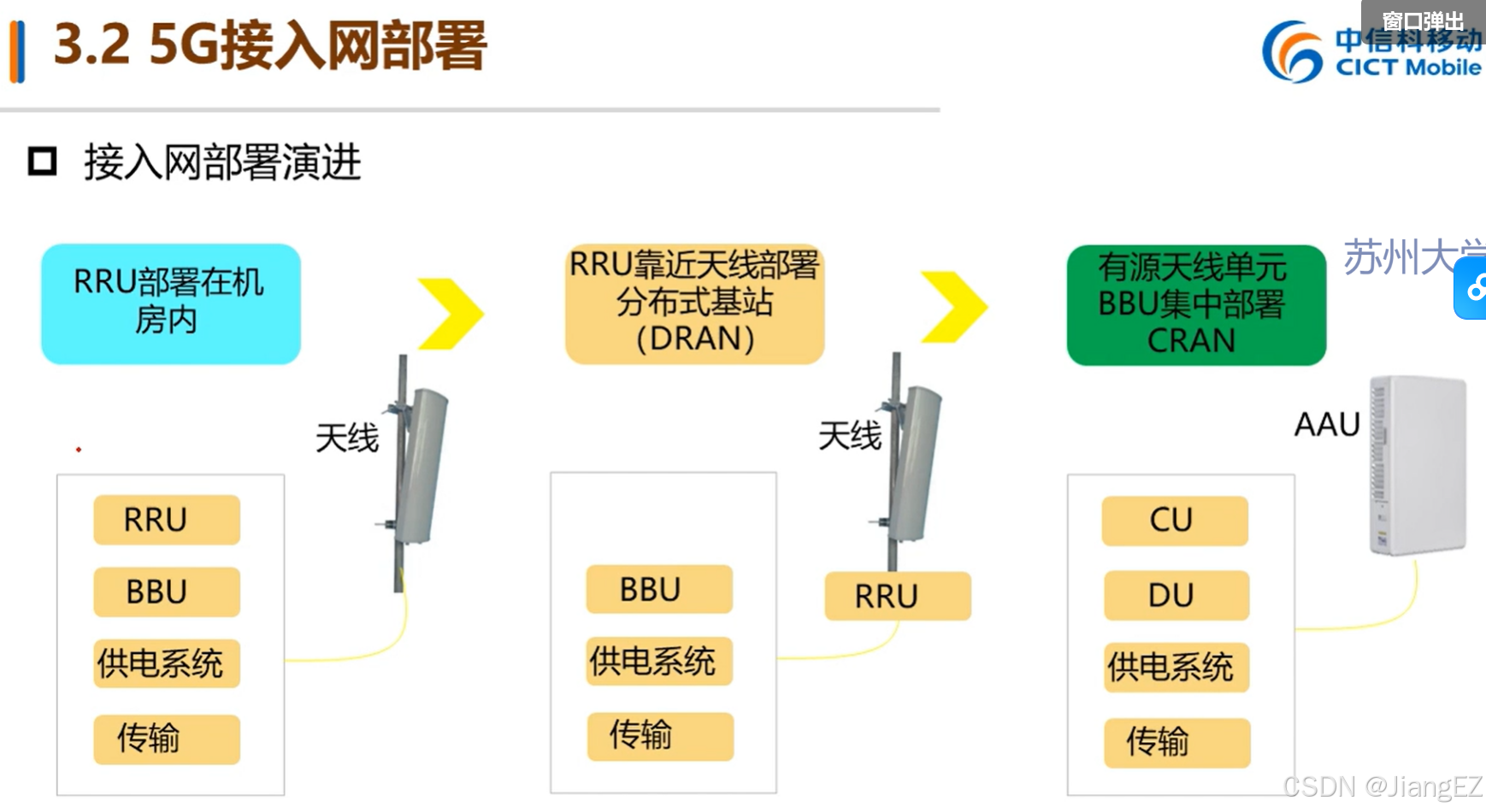

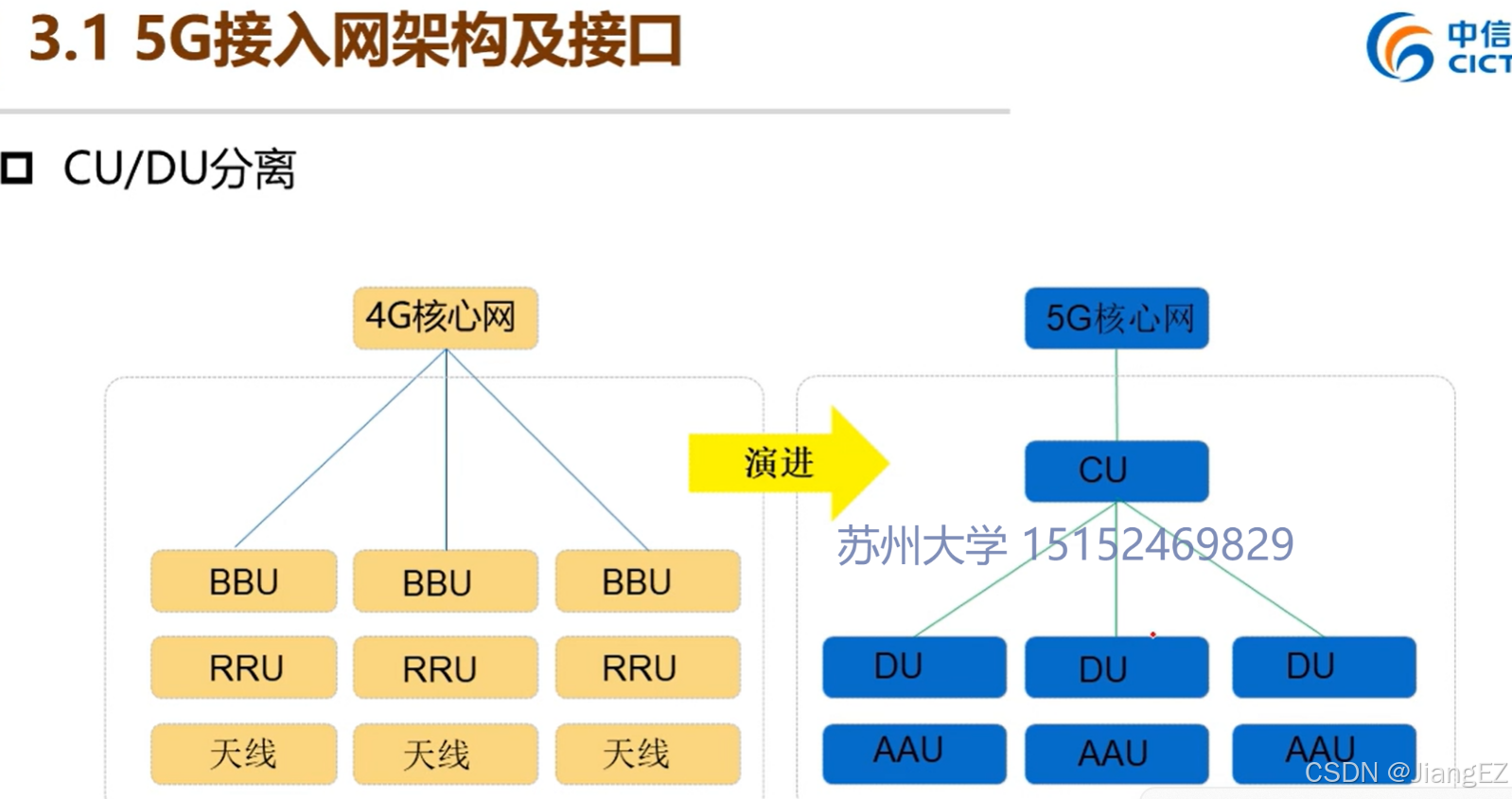

BBU进行分层重组

CU：原BBU的非实时部分将分割出来，重新定义为CU，负责处理非实时协议和服务

DU：BBU的剩余功能重新定义为DU，负责处理物理层协议和实时服务

AAU：BBU的部分物理层处理功能与原RRU及无源天线合并为AAU (物理层下沉)

 NFC，全称为 Near Field Communication ，即 近场通信

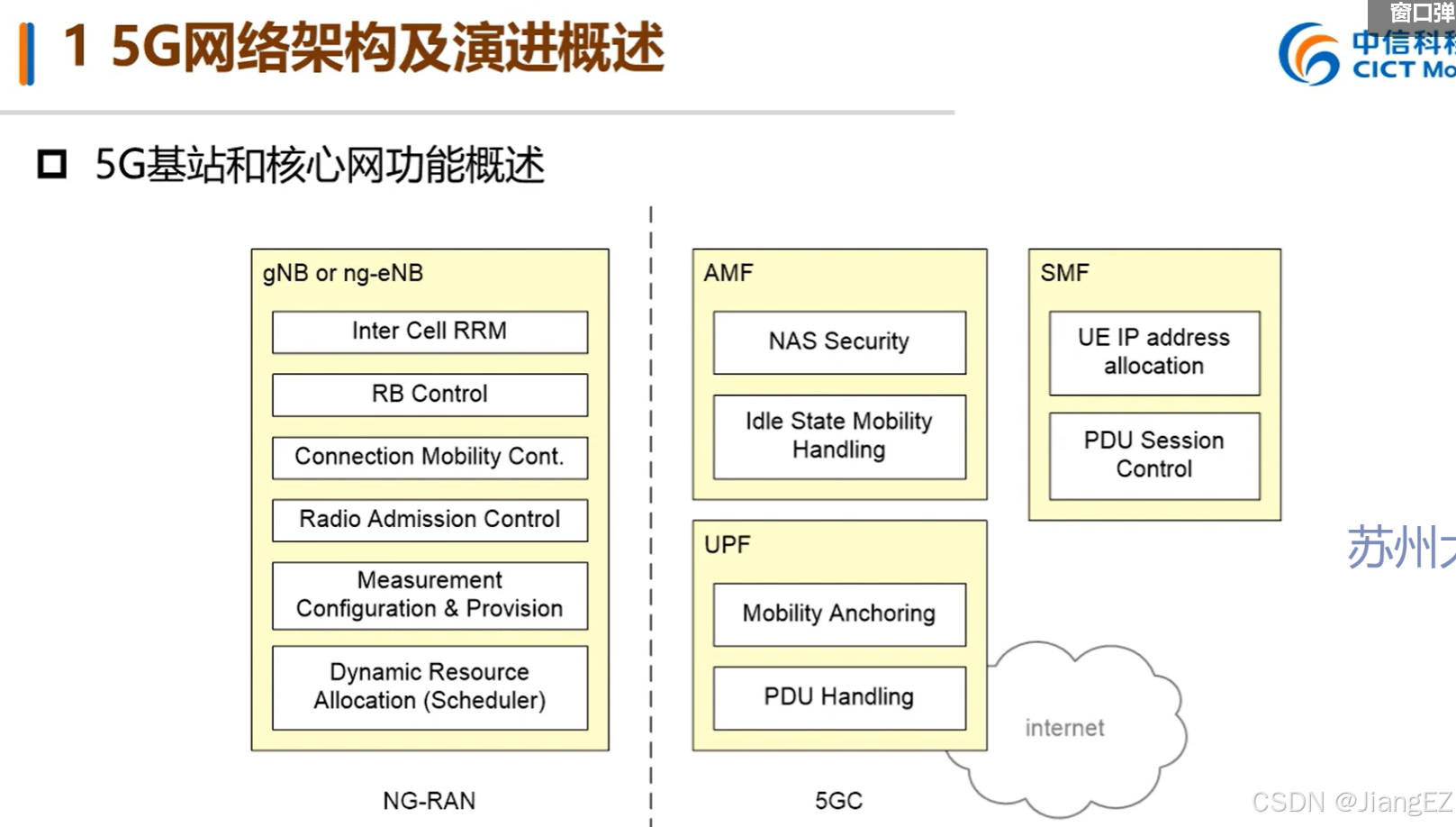

左侧基站间：

Inter Cell RRM 小区间负荷均衡

RB control:RB(无线承载）控制

Connection Mobility Cont:连接移动性管理，切换

Radio Amission Control无线准入控制，拥塞控制等

Measurement Configuration测量报告/触发

Dynamic Resource Allocation动态资源分配

右侧5G核心网：

AMF:接入和移动管理  NAS非接入层 空闲态移动管理

SMF:回话管理功能，IP分配，PDU（协议数据单元）会话控制

UPF：用户功能模块，移动锚点,PDU处理

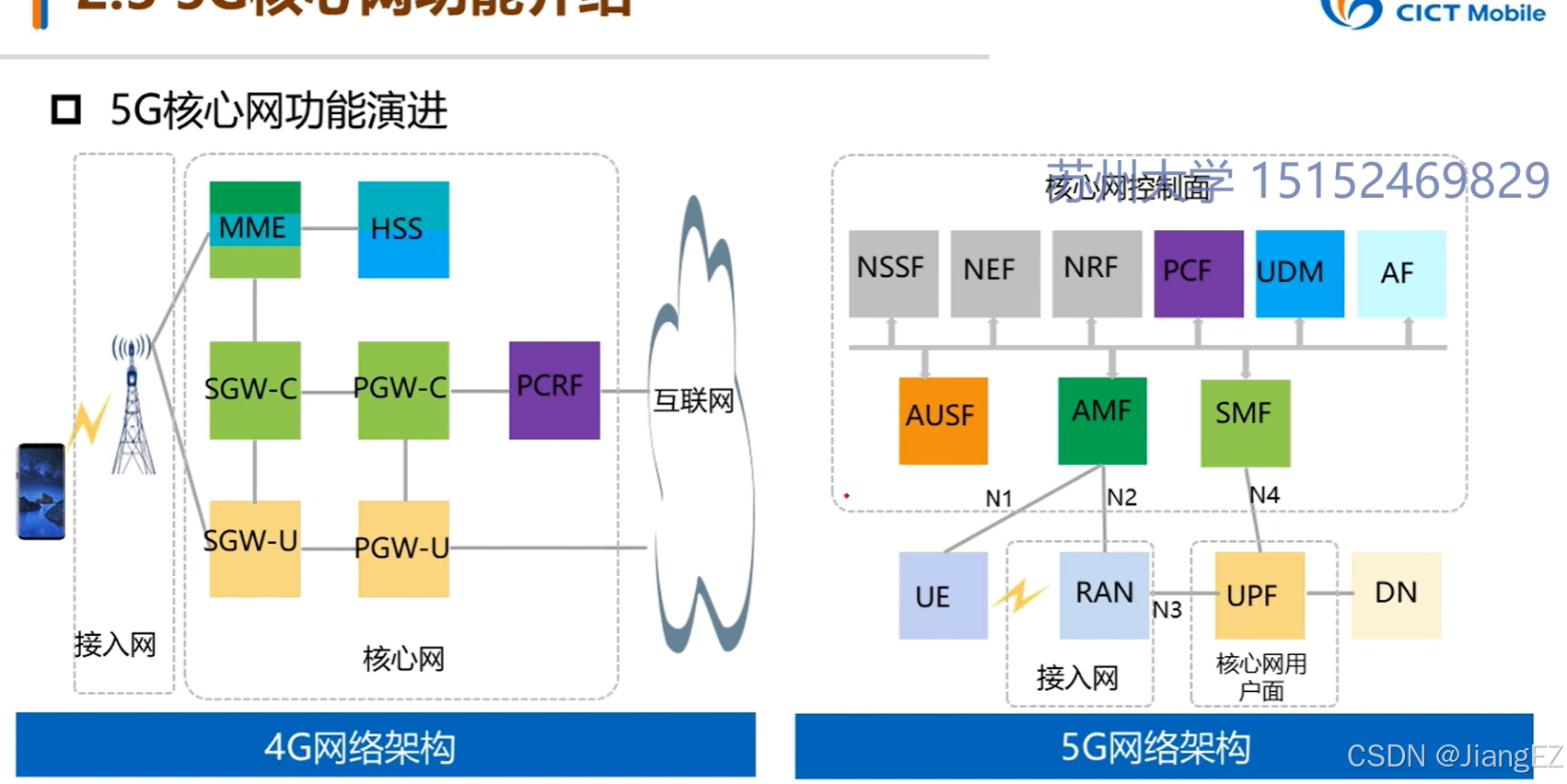

02 5G核心网架构

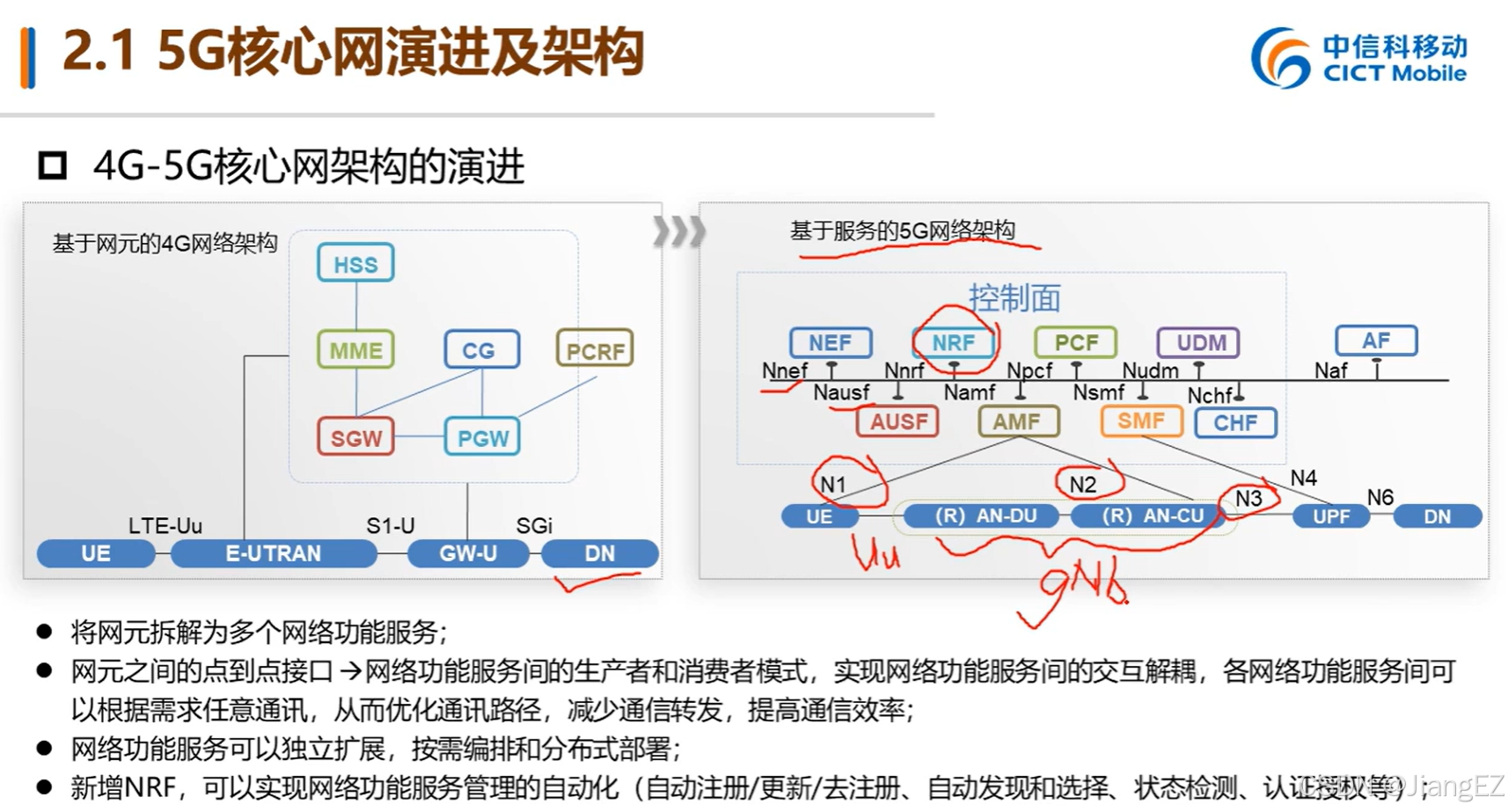

• ‌HSS（Home Subscriber Server，归属签约用户服务器）‌：HSS是一个中央数据库，存储与用户签约相关的信息，包括用户的身份、服务订阅信息等。它主要用于管理用户的签约数据及移动用户的位置信息‌12。
• ‌MME（Mobility Management Entity，移动性管理实体）‌：MME负责管理用户的移动性，包括跟踪用户的位置、处理用户的身份验证和会话管理。它还负责选择合适的SGW和PGW，并在用户在不同基站之间切换时进行协调‌12。
• ‌SGW（Serving Gateway，服务网关）‌：SGW主要负责与无线接入网（RAN）之间的数据包转发，处理用户平面数据的路由和转发‌23。
• ‌PGW（Packet Data Network Gateway，分组数据网络网关）‌：PGW是用户与外部数据网络（如互联网）之间的接口，负责用户的IP地址分配、会话管理、流量计费等功能‌23。
• ‌PCRF（Policy and Charging Control Function，策略和计费控制功能）‌：PCRF负责制定和实施网络策略，包括数据使用策略和计费策略。它根据用户的特性动态调整服务质量和计费方案‌1。
• ‌CG（Charge Gate，计费网关）‌：CG负责实时计费和数据流量控制，确保用户在使用网络时按照预定的费率和套餐进行计费‌1。

‌NEF‌：Network Exposure Function，网络暴露功能。NEF负责将5G网络的能力开放给第三方，类似于4G中的SCEF（Service Capability Exposure Function）‌12。

‌NRF‌：NF Repository Function，网络功能存储库功能。NRF是一个新功能，提供网络功能的注册和发现服务，使网络功能（NF）能够相互发现并通过API接口进行通信‌12。

‌PCRF‌：Policy Control and Charging Function，策略控制和计费功能。PCRF负责制定和控制IP流量、会话级别的QoS策略和信用控制决策，类似于4G中的PCRF‌12。

‌UDM‌：Unified Data Management，统一数据管理功能。UDM负责3GPP AKA认证、用户识别、访问授权、注册、移动、订阅、短信管理等，类似于4G中的HSS（Home Subscriber Server）‌12。

‌AF‌：Application Function，应用功能。AF类似于一个应用服务器，与其他5G核心网控制面NF交互，并提供业务服务。AF可以由运营商或可信的第三方拥有‌3。

‌AUSF‌：Authentication Server Function，认证服务器功能。AUSF实现3GPP和非3GPP的接入认证，类似于4G中的MME中的鉴权功能和HSS鉴权数据管理‌12。

‌AMF‌：Access and Mobility Management Function，接入和移动性管理功能。AMF负责UE的身份验证、鉴权、注册、移动性管理和连接管理等功能，类似于4G中的MME‌12。

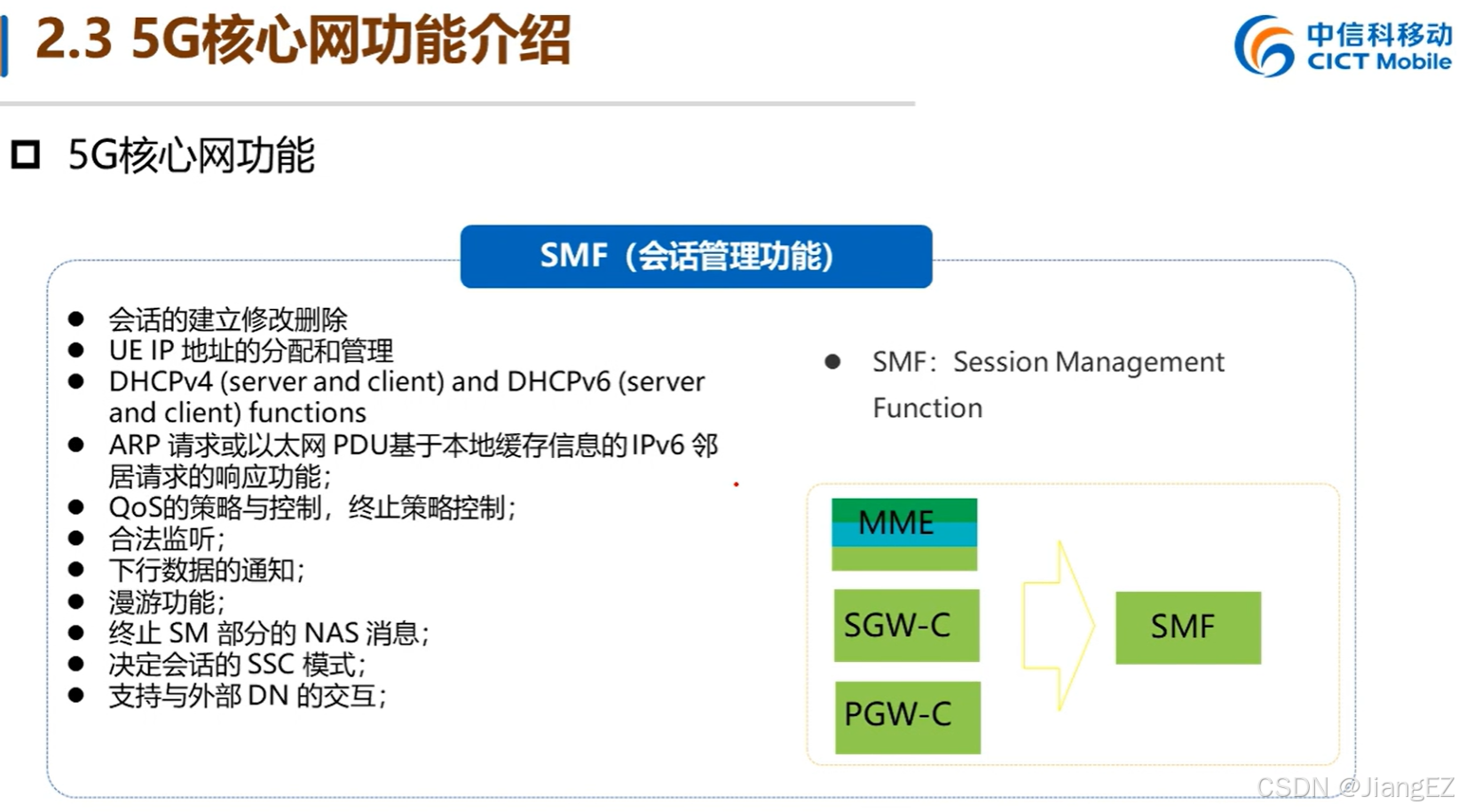

‌SMF‌：Session Management Function，会话管理功能

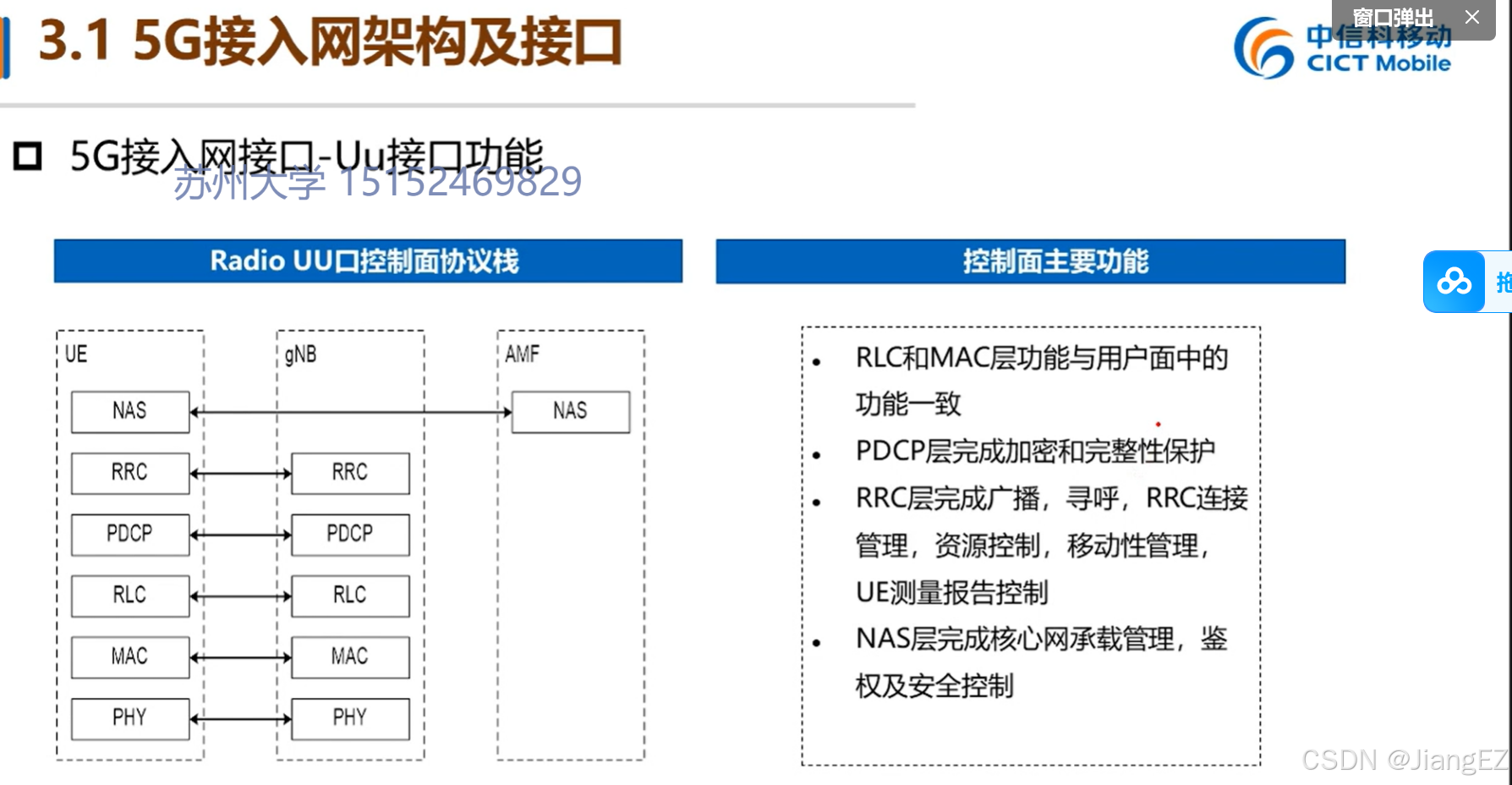

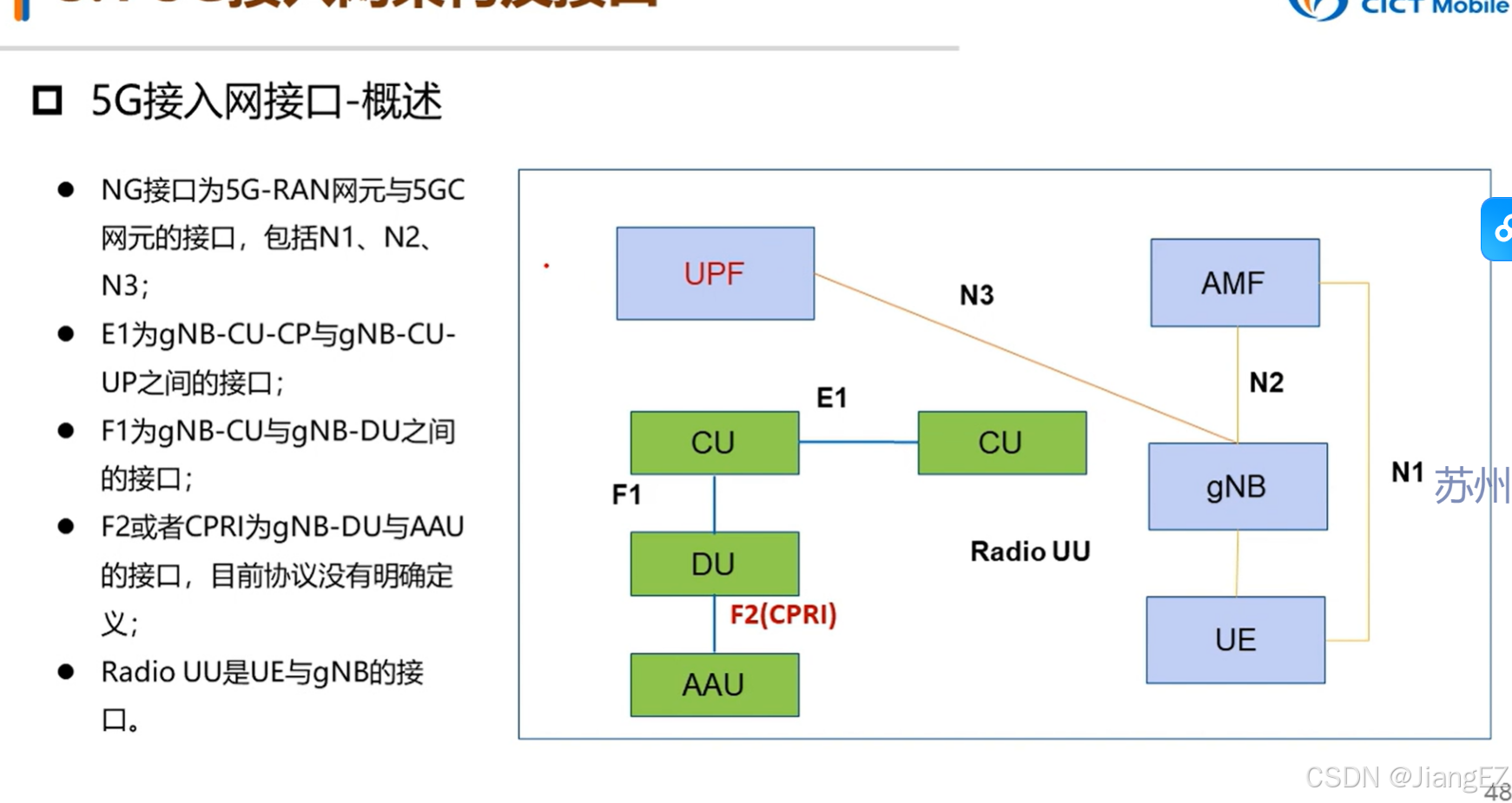

‌Uu接口‌是用户终端设备（UE）与5G基站（gNodeB）之间的物理层接口，主要用于实现数据传输

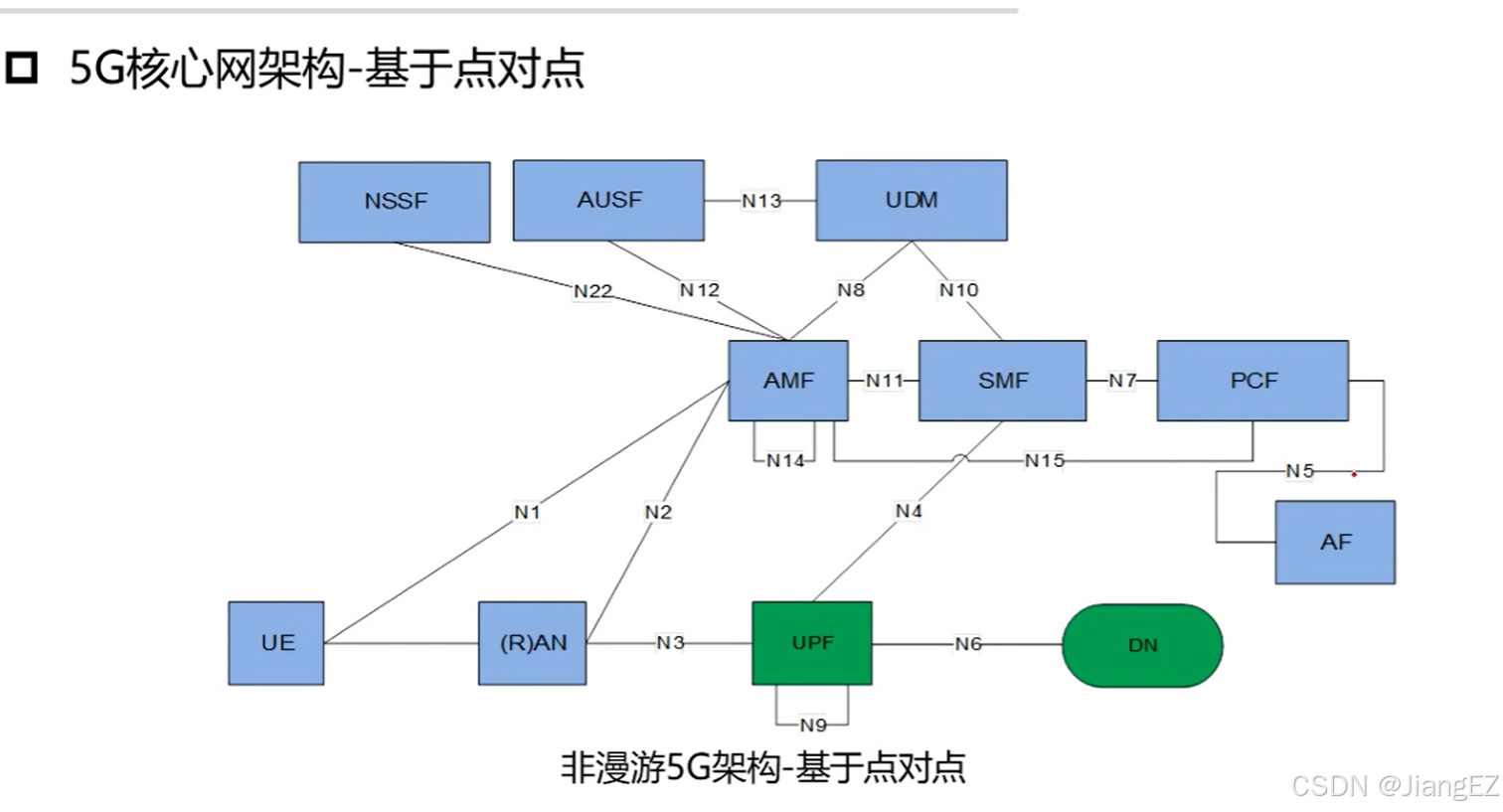

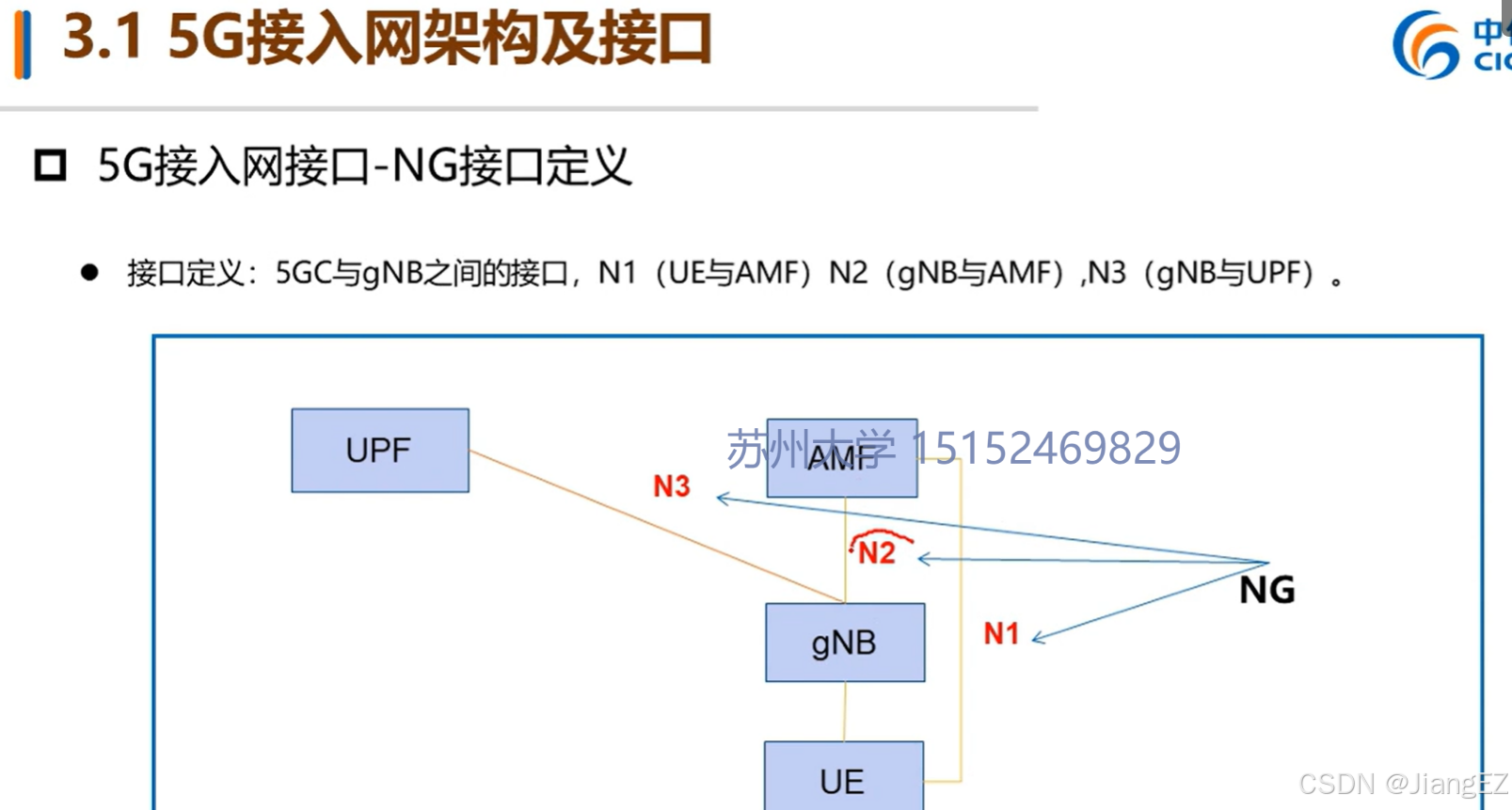

N1,N2等是逻辑接口

‌gNB接口‌是指5G网络中的基站（gNB）与其他网络组件之间的接口。在5G无线接入网（RAN）中，gNB接口扮演着关键角色，它们负责连接基站与核心网（CN）以及其他基站。

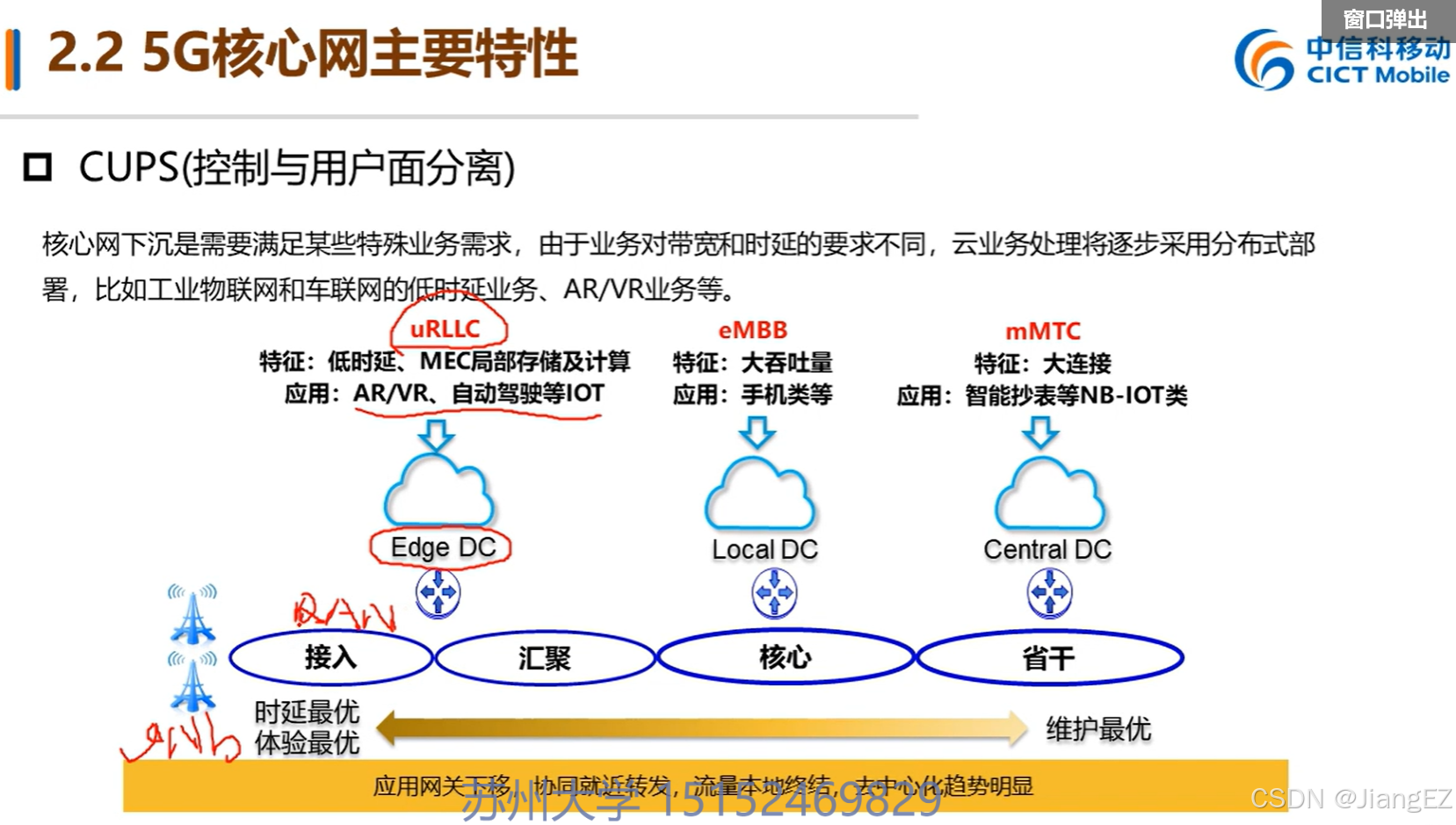

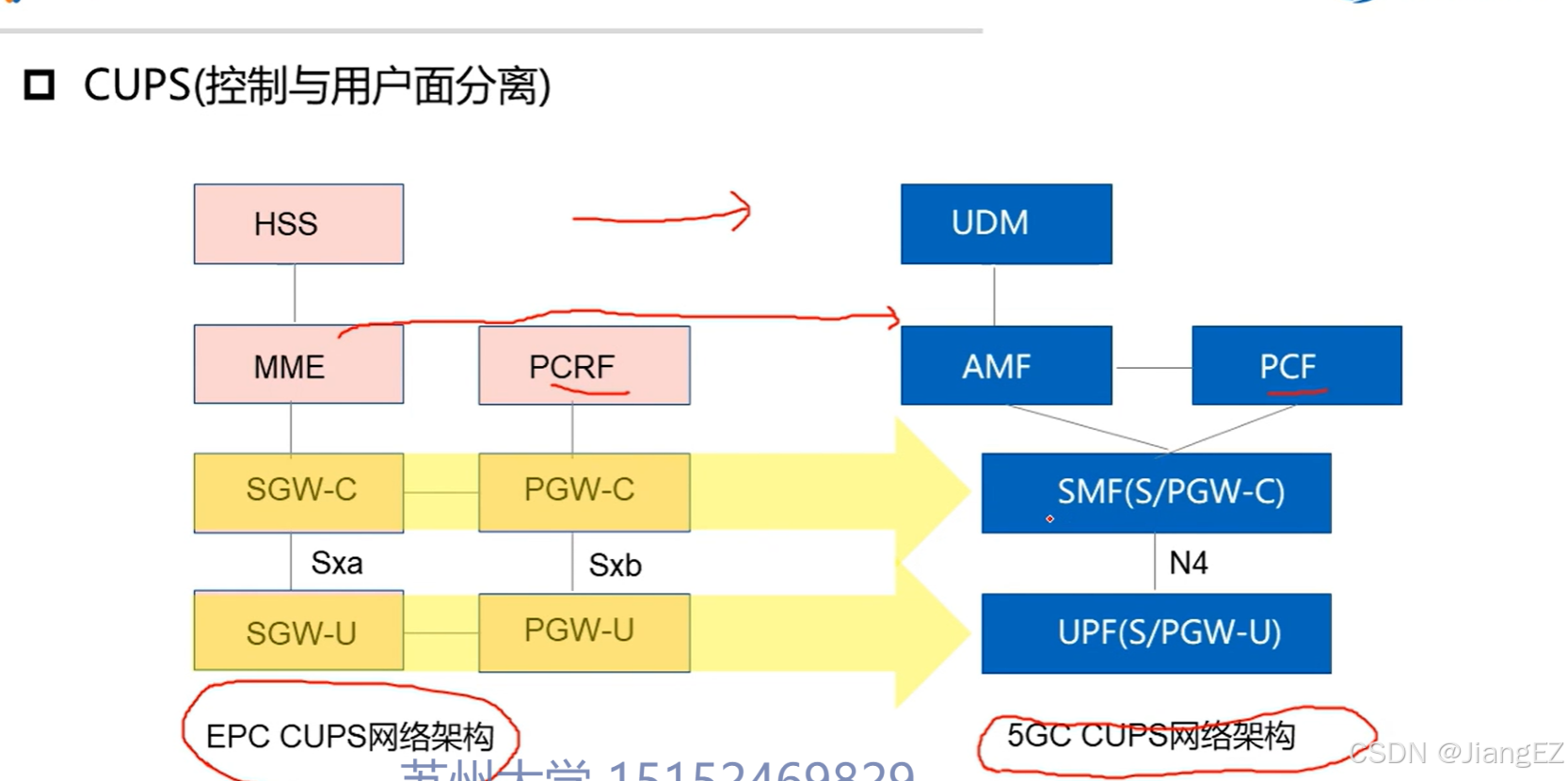

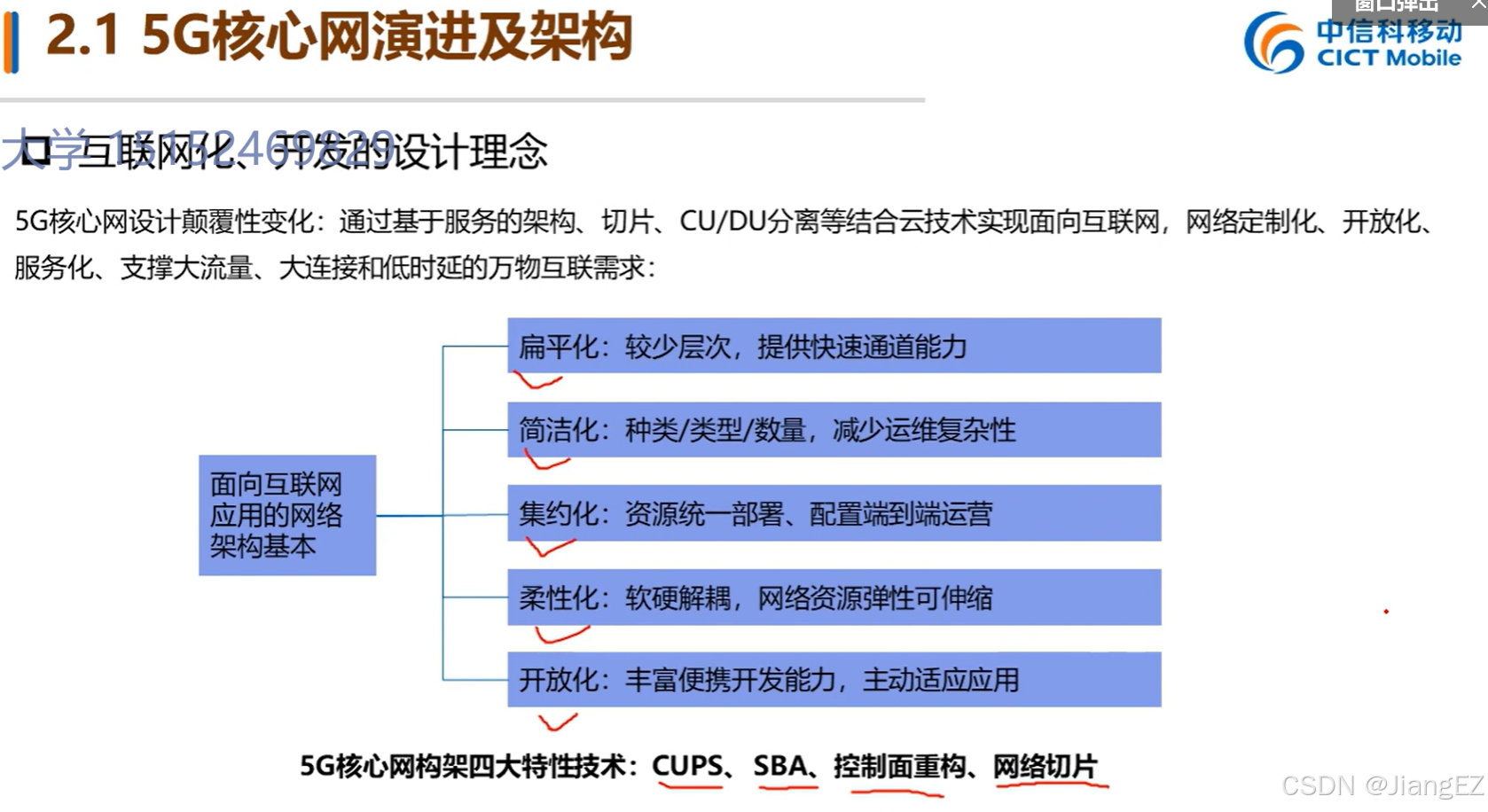

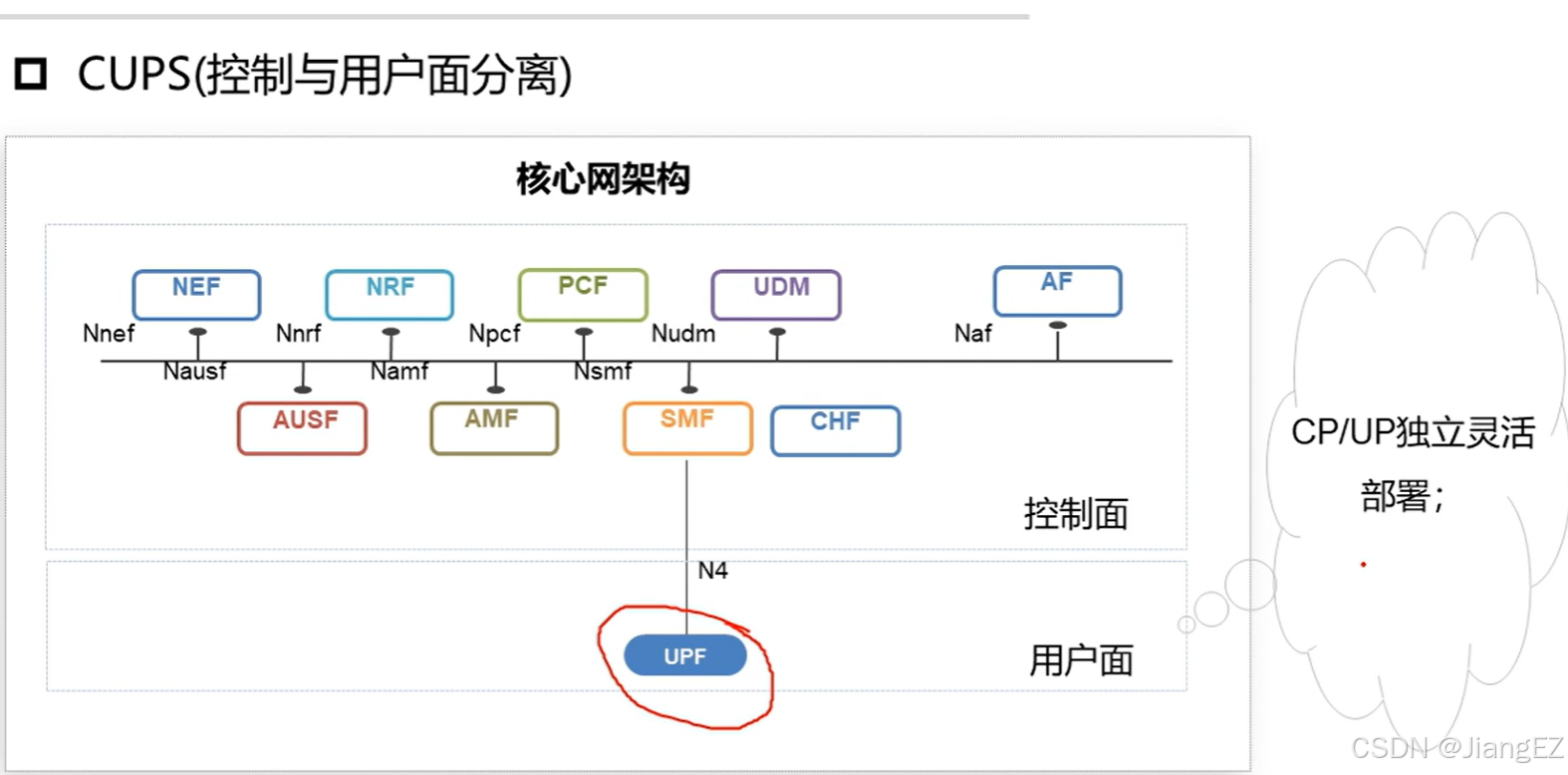

CUPS（控制与用户平面分离）SBA（基于服务的架构）

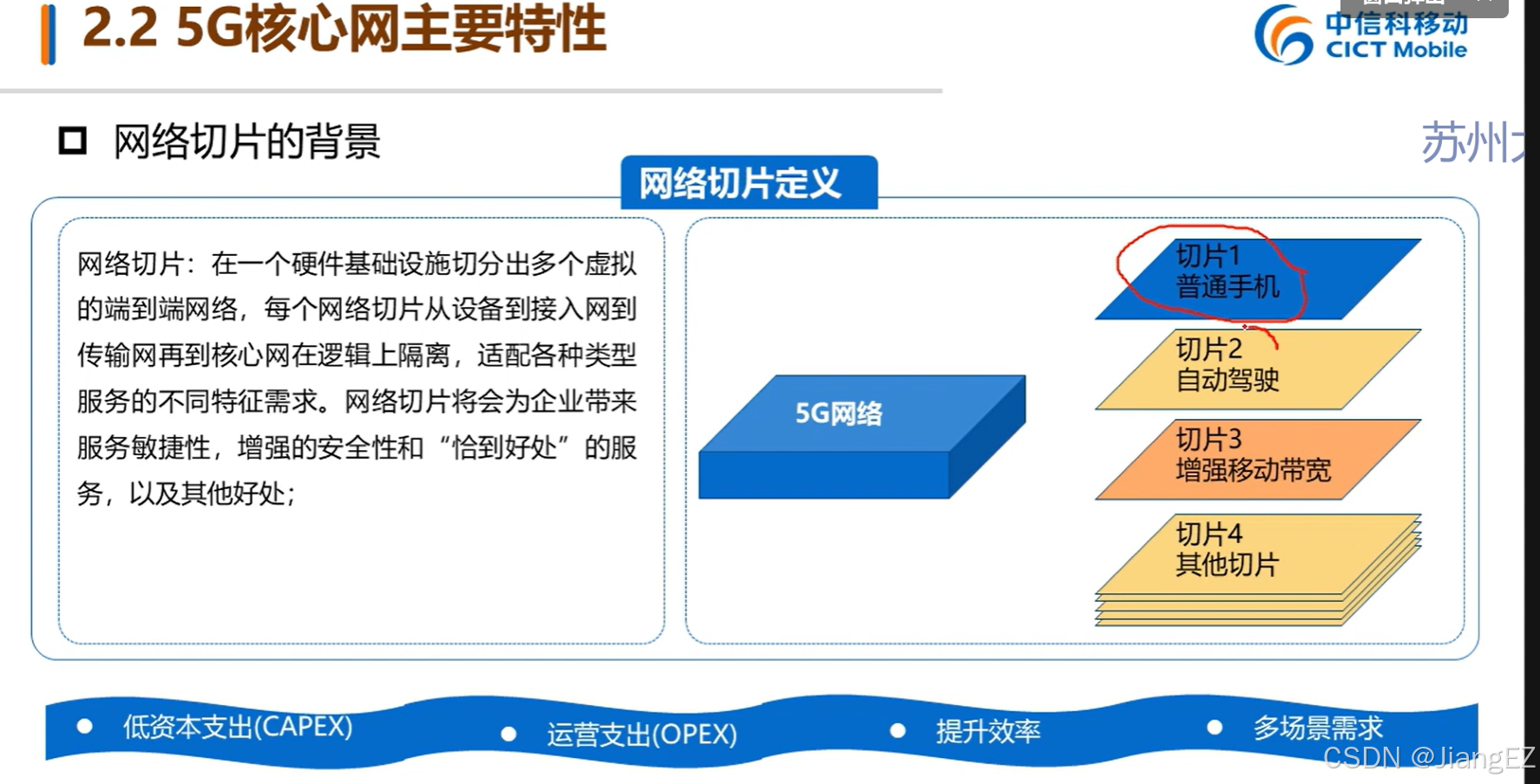

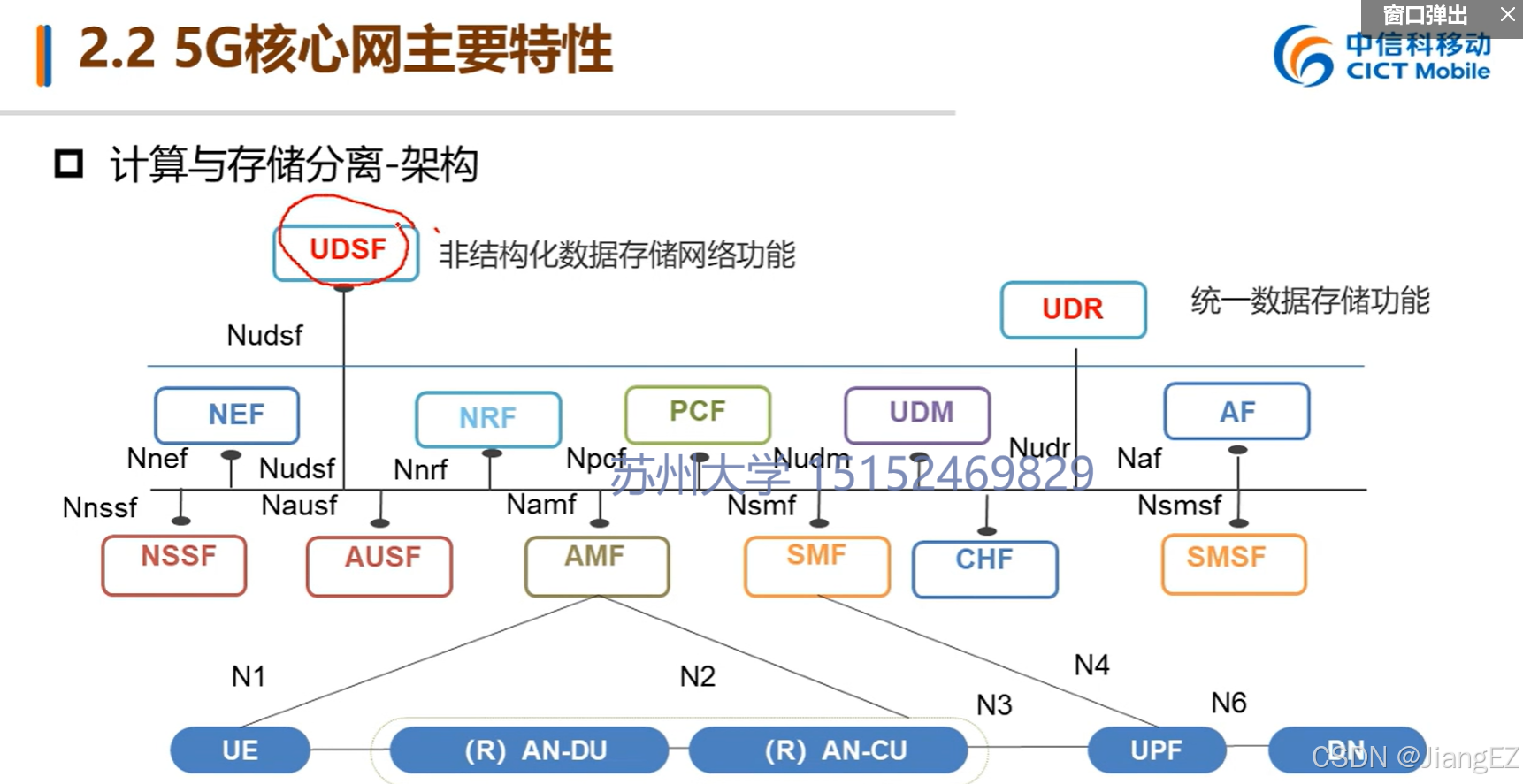

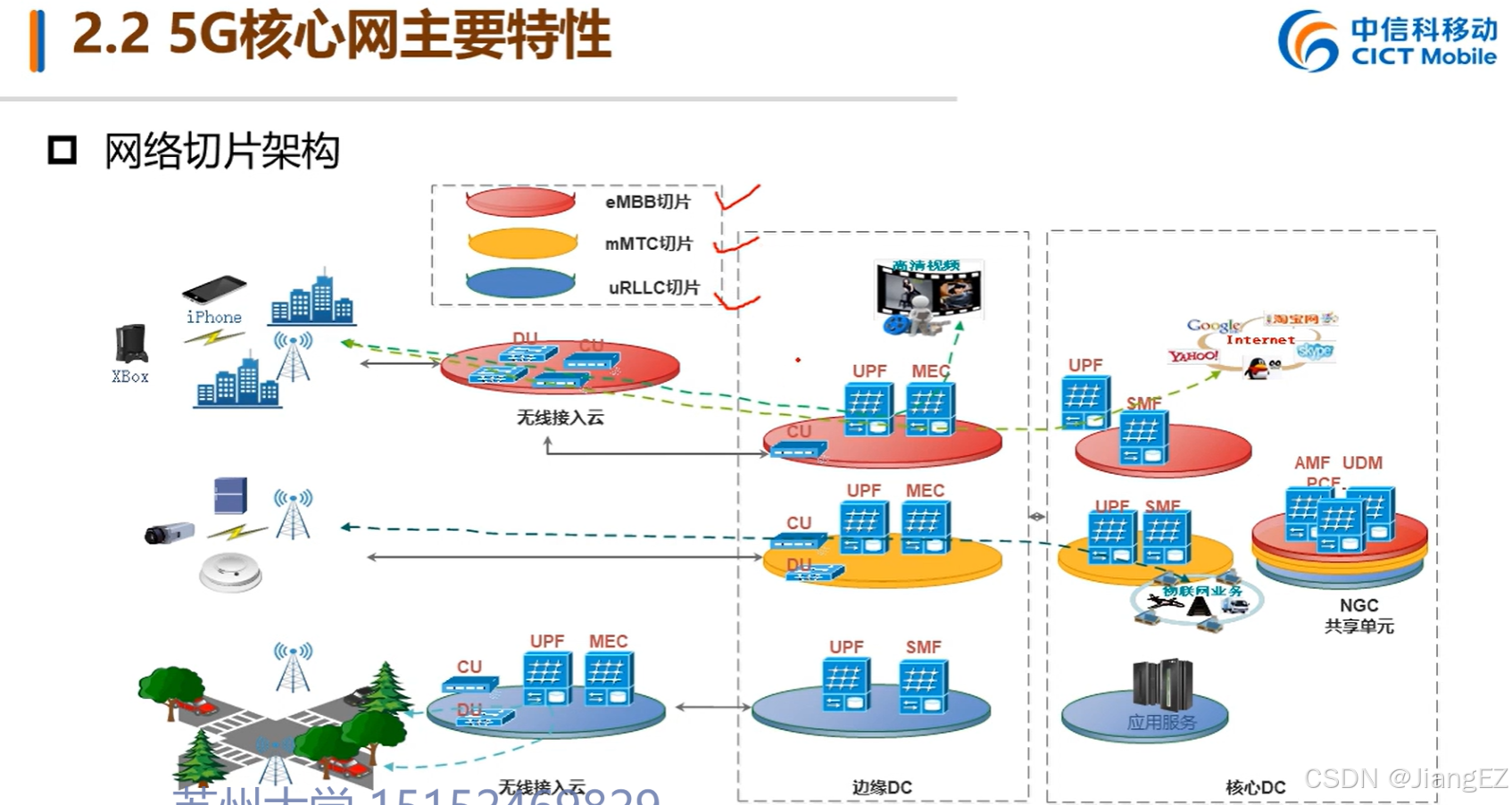

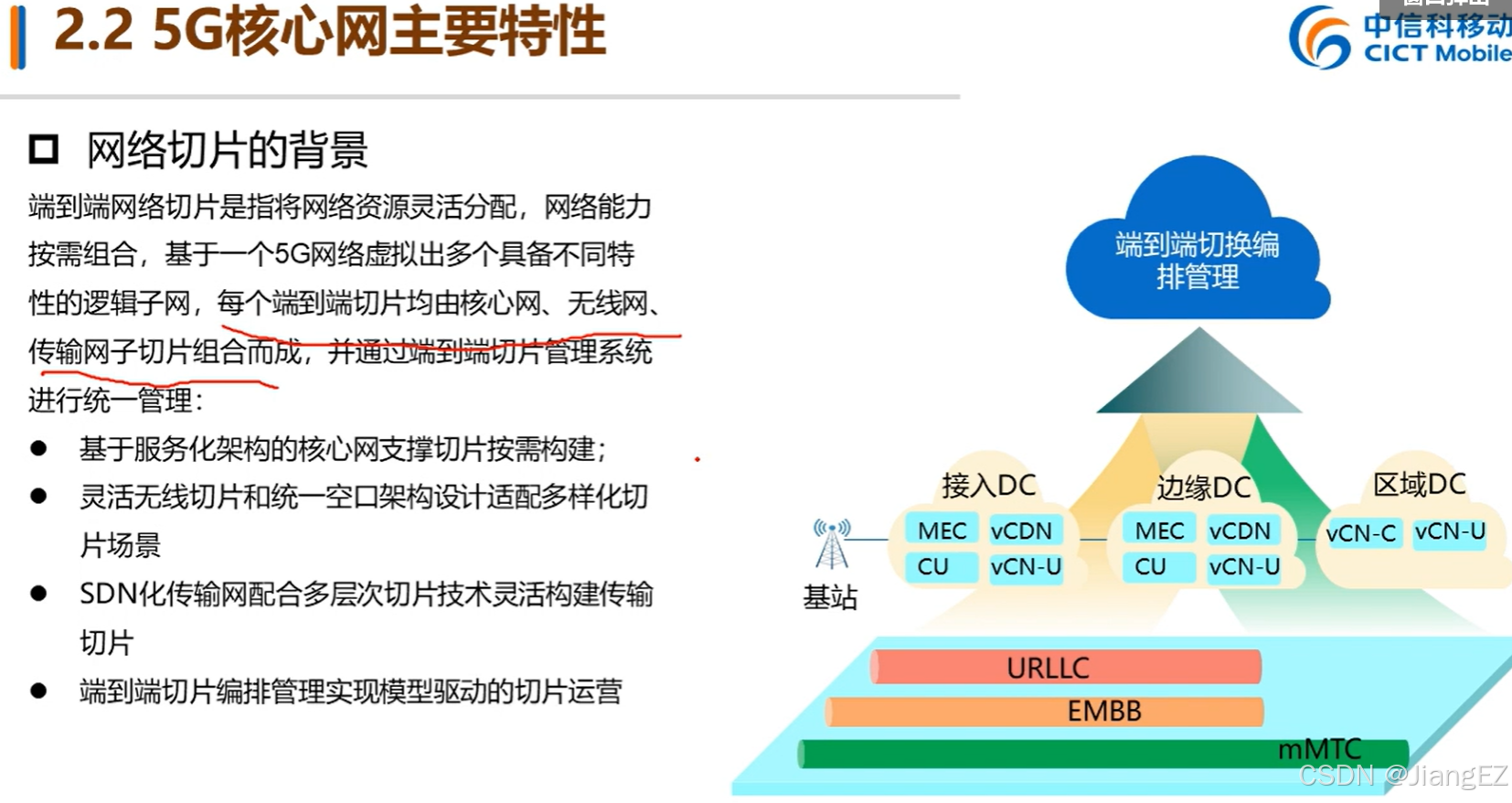

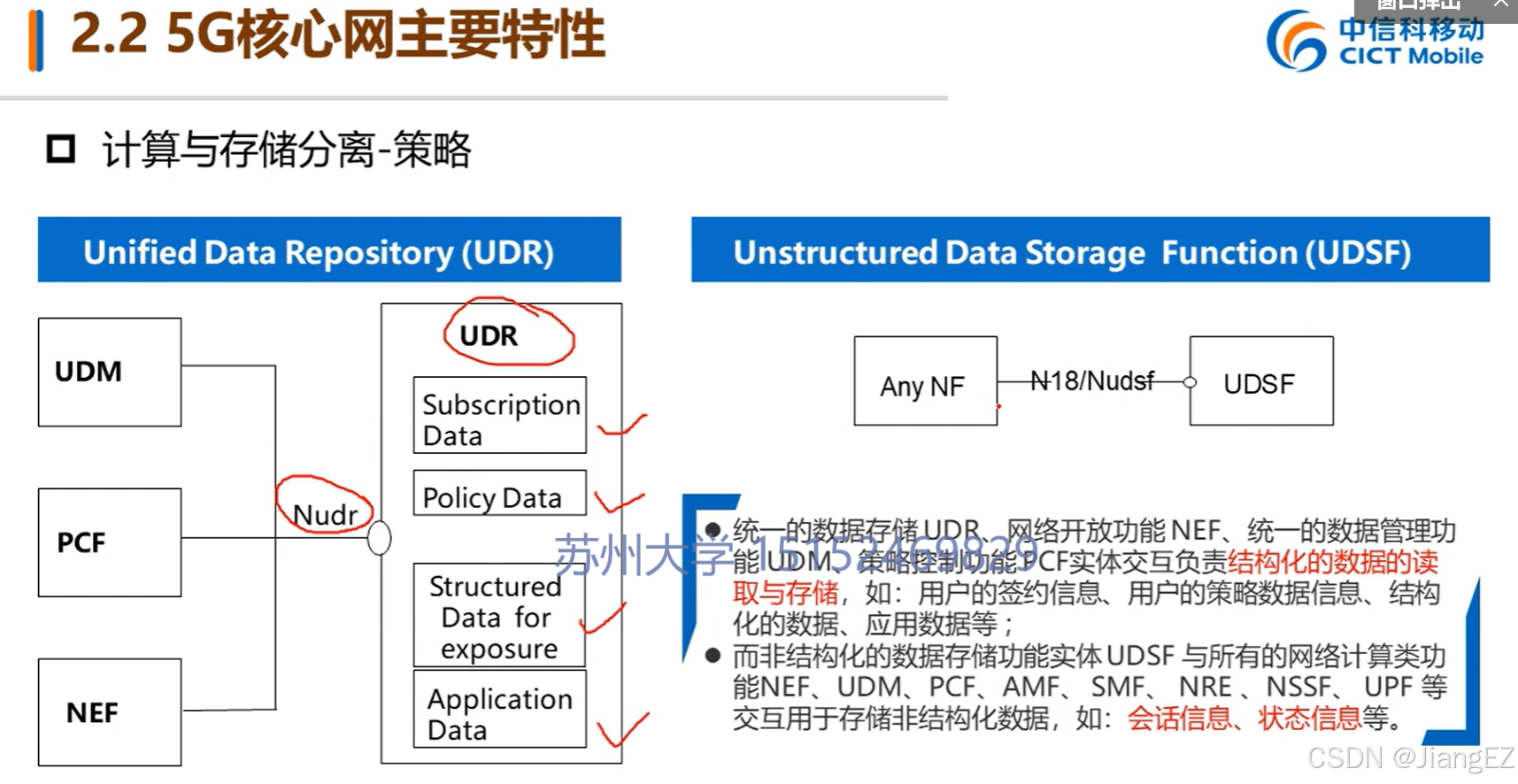

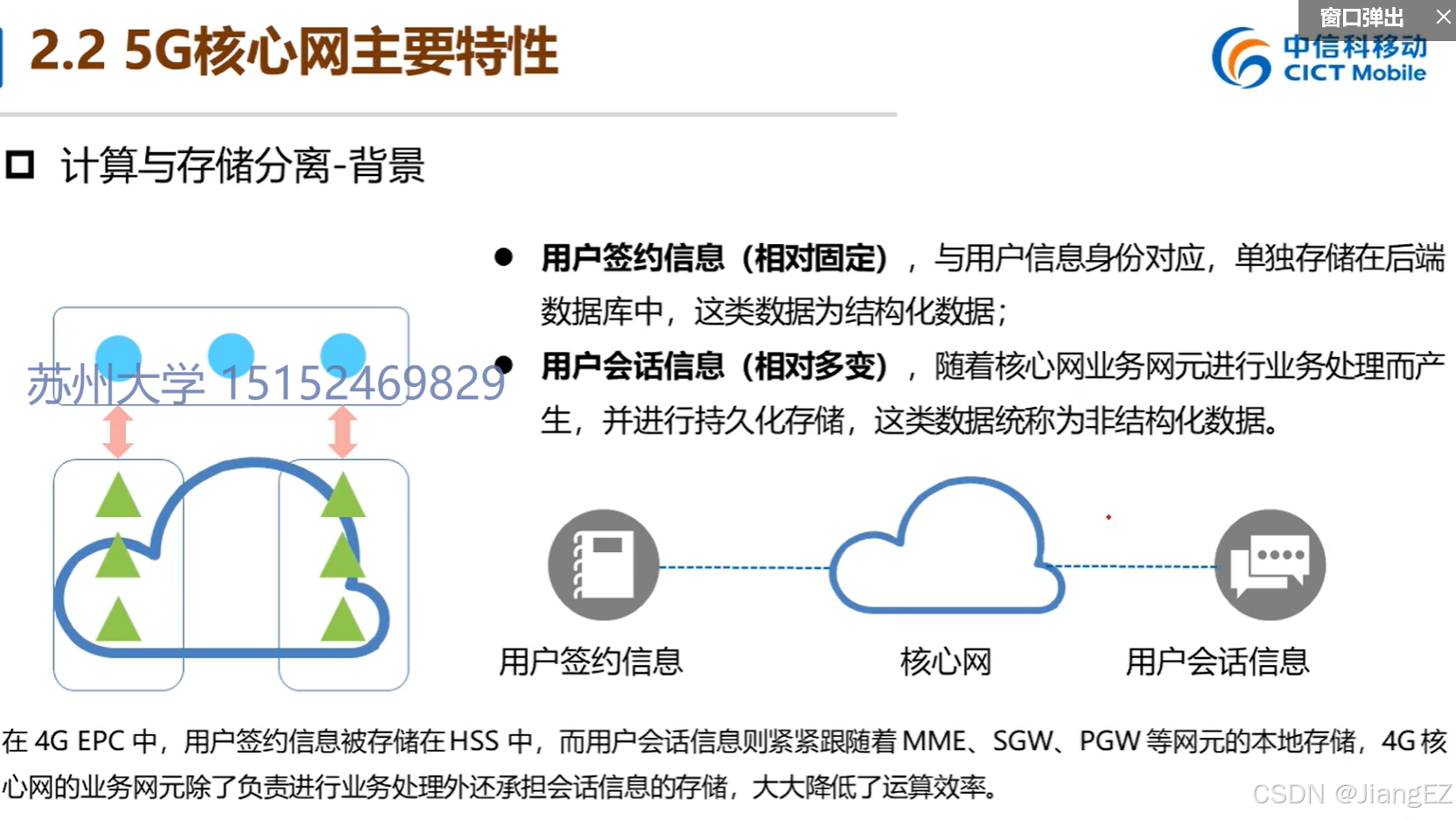

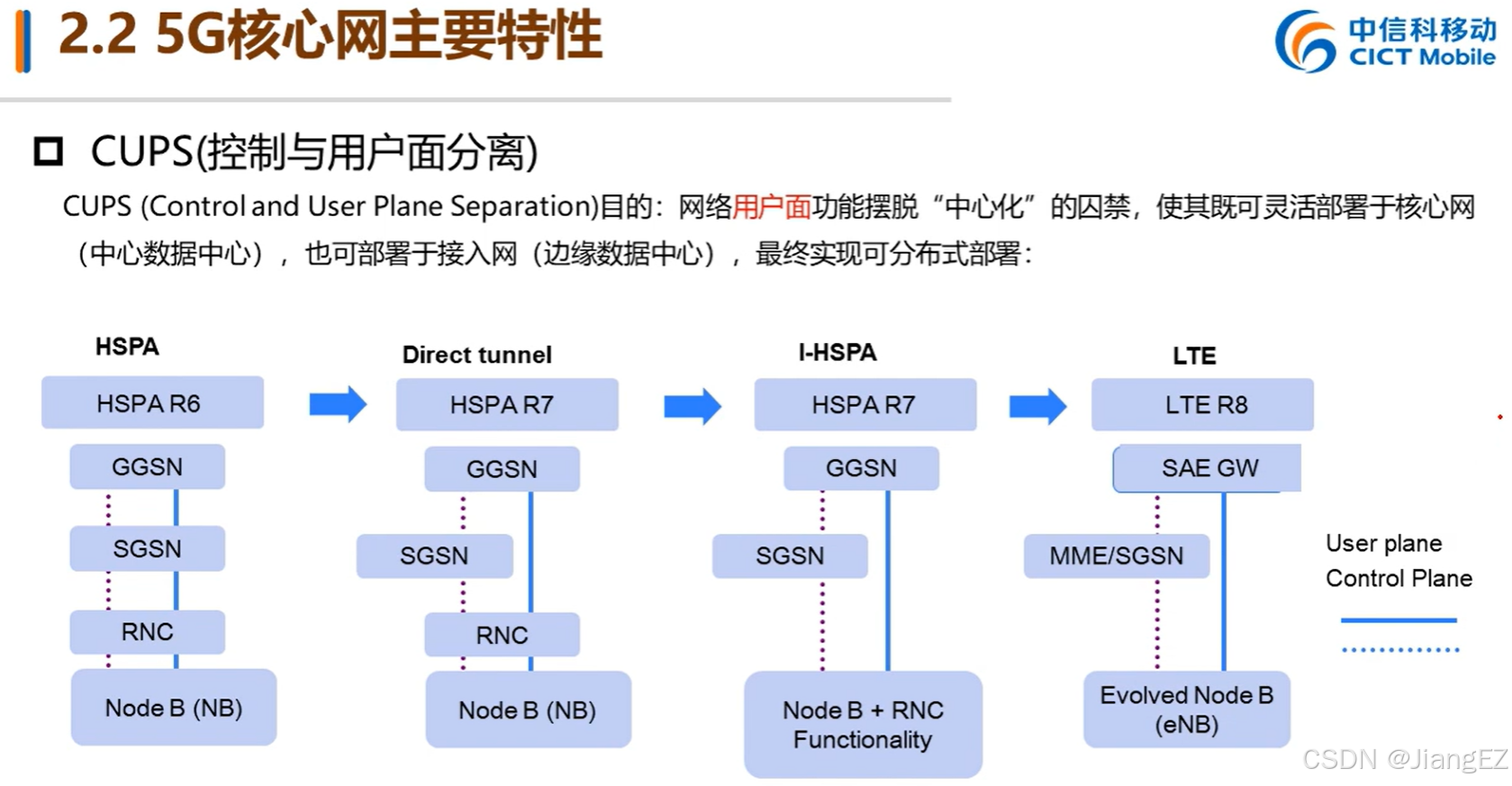

2.2 5G核心网主要特性



‌SGW和PGW分别代表服务网关（Serving Gateway）和分组网关（Packet Data Network Gateway，简称PDN Gateway）。

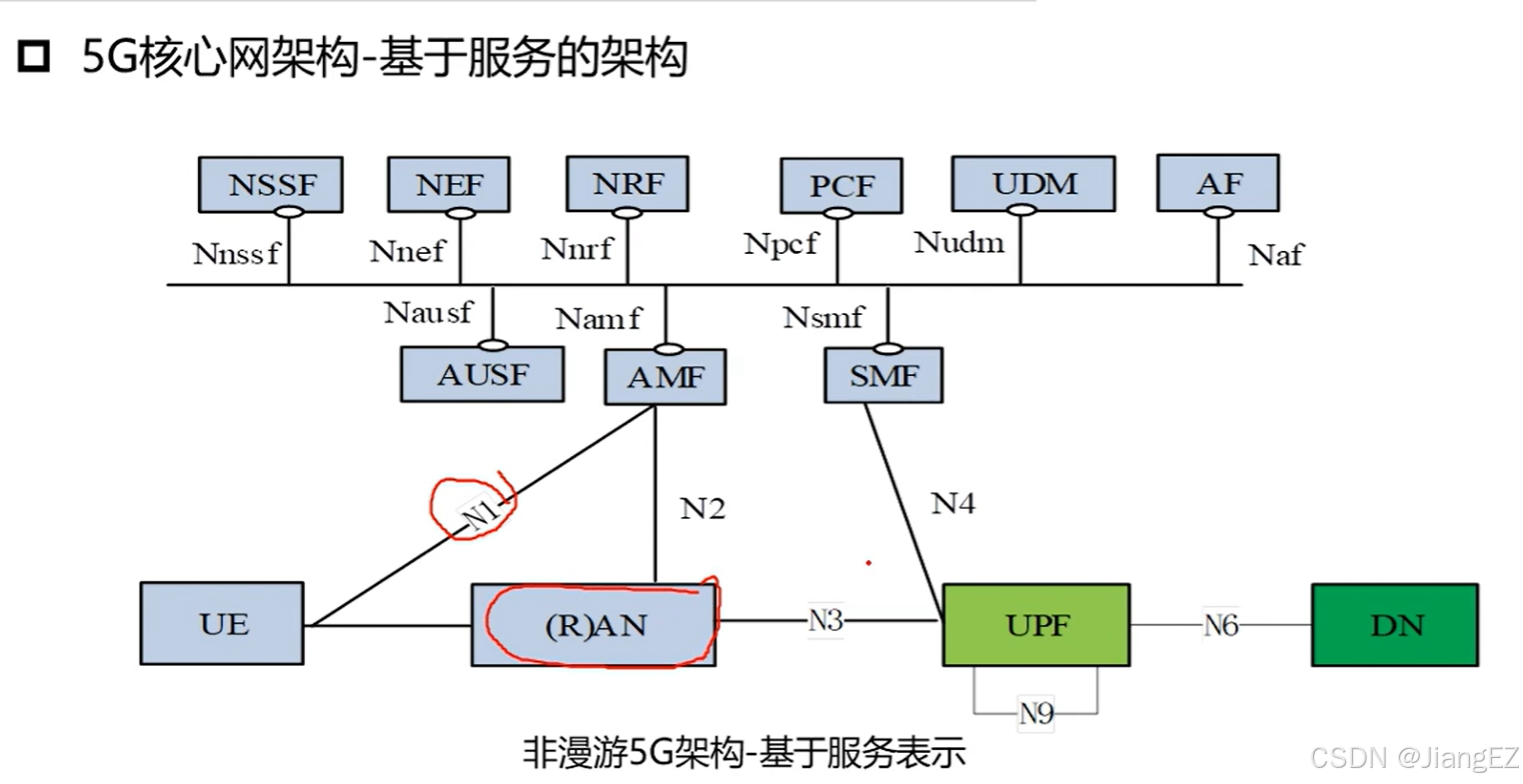

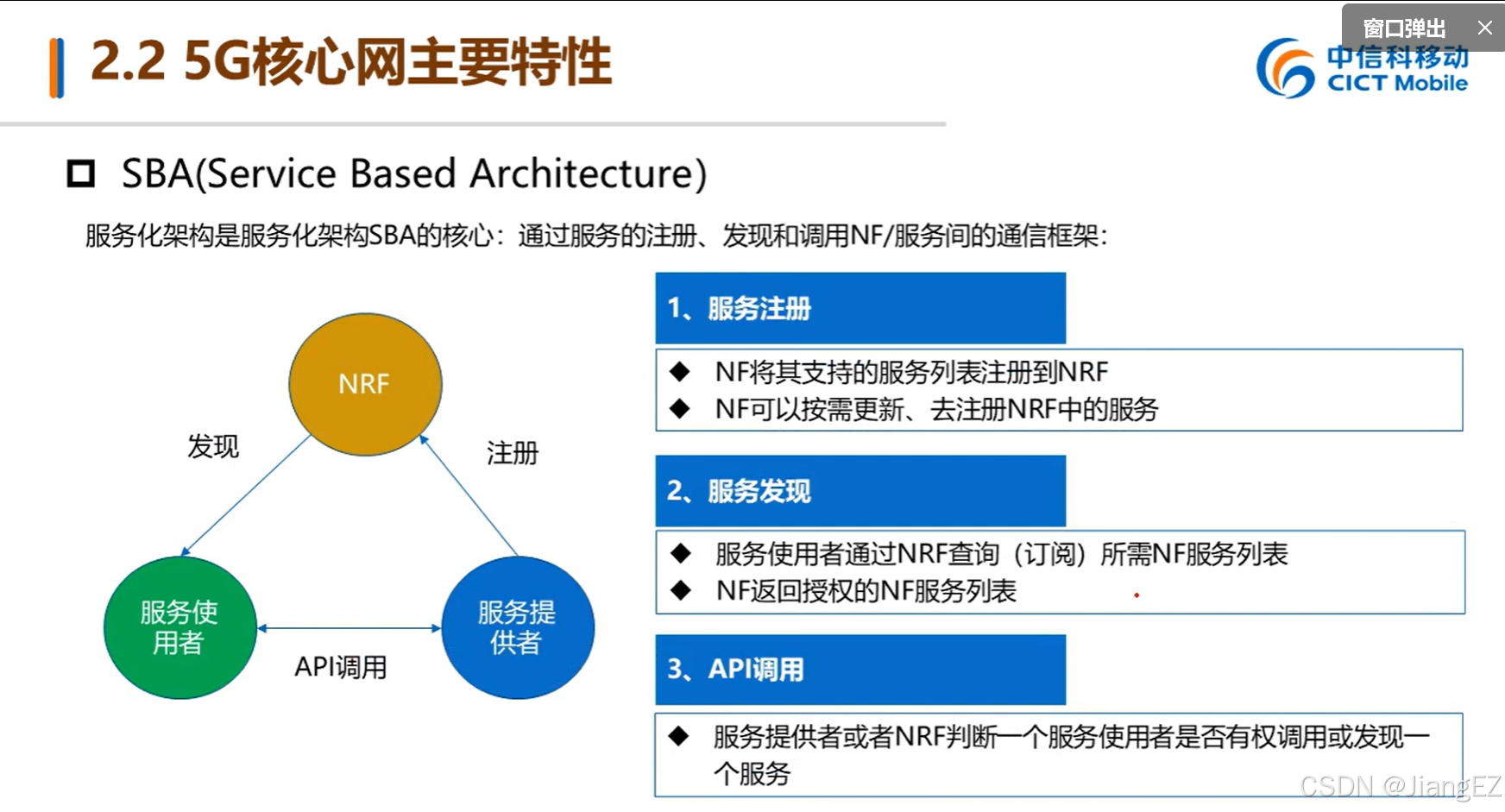

SBA:基于服务的架构

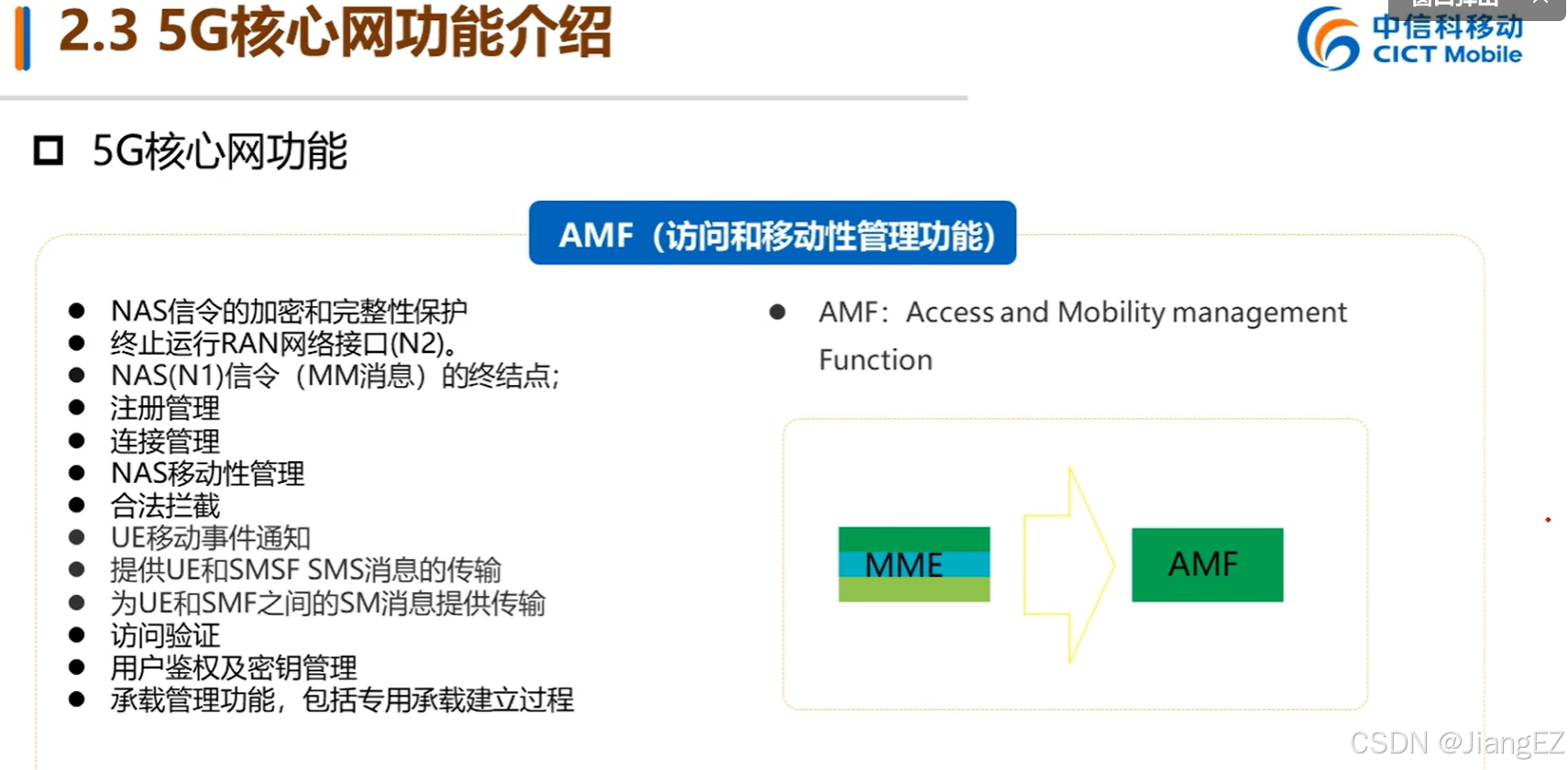

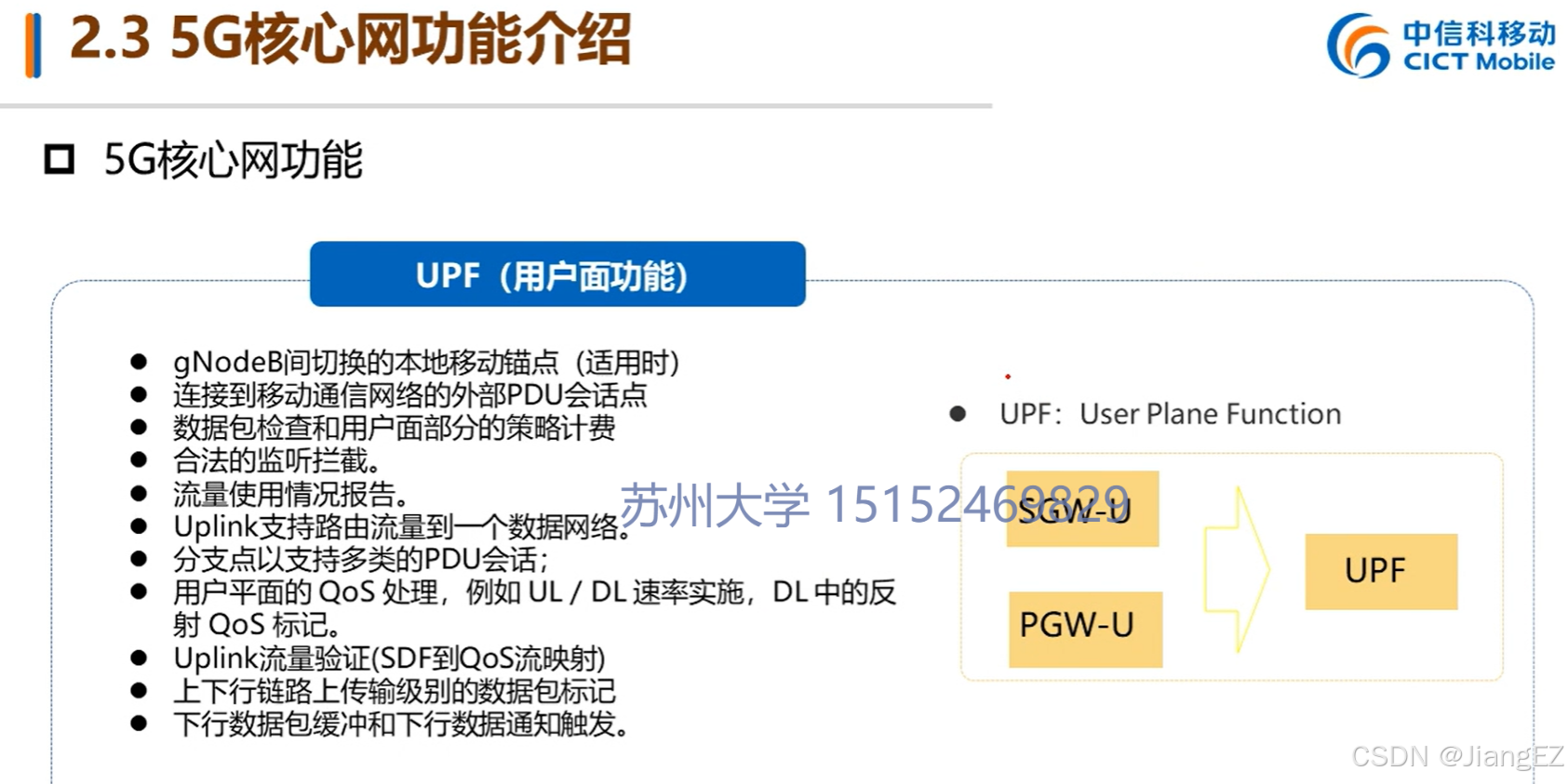

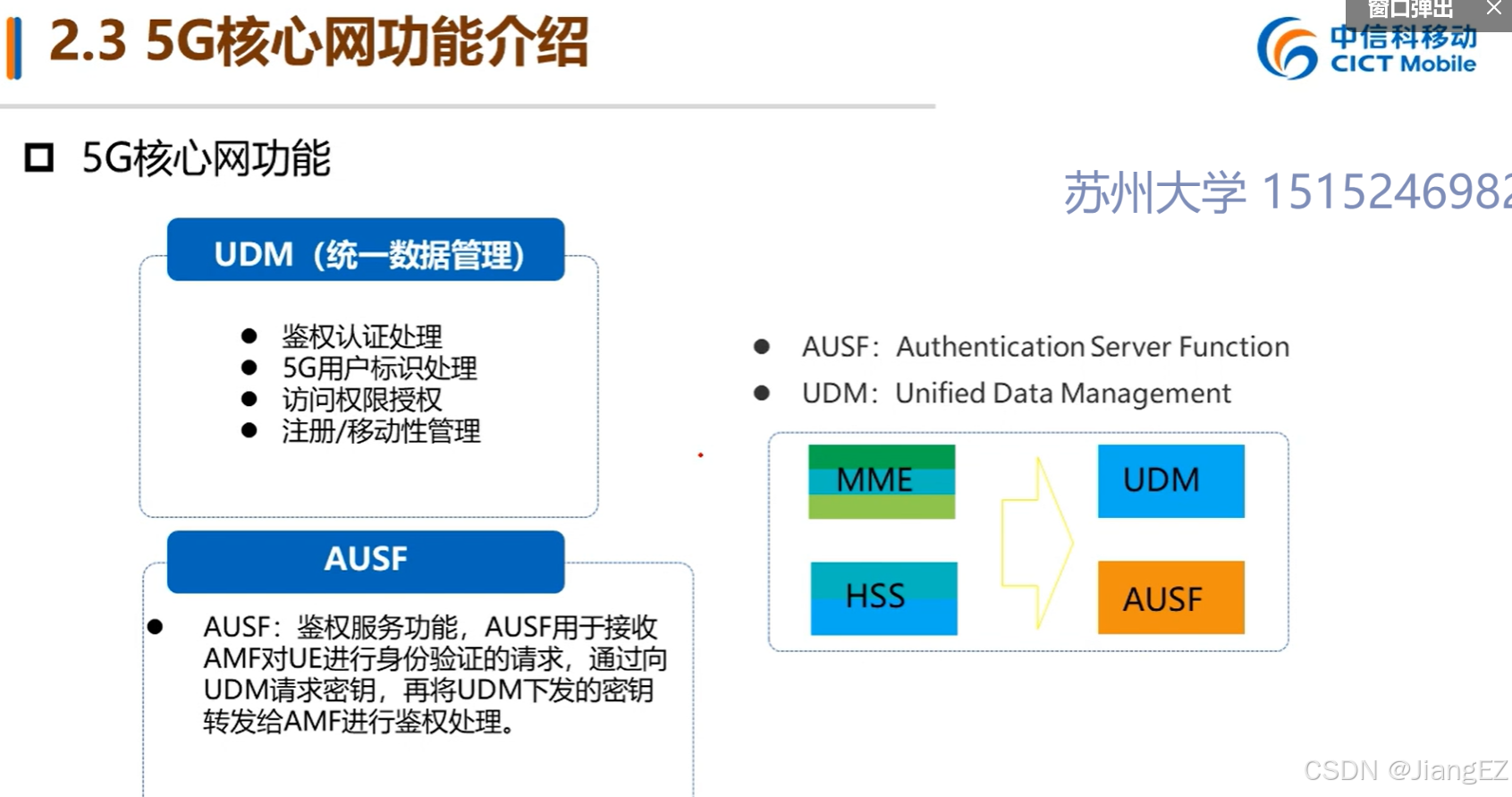

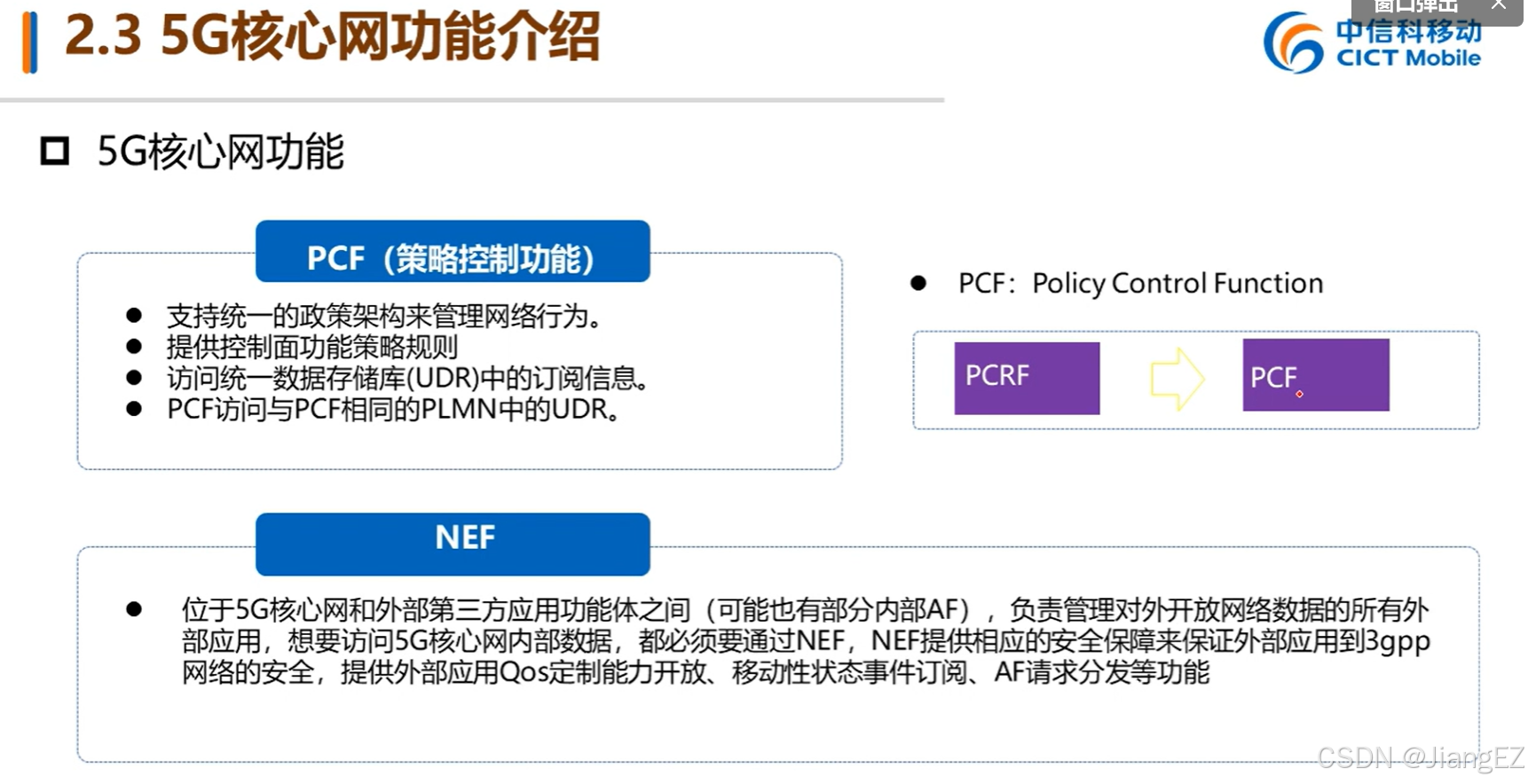

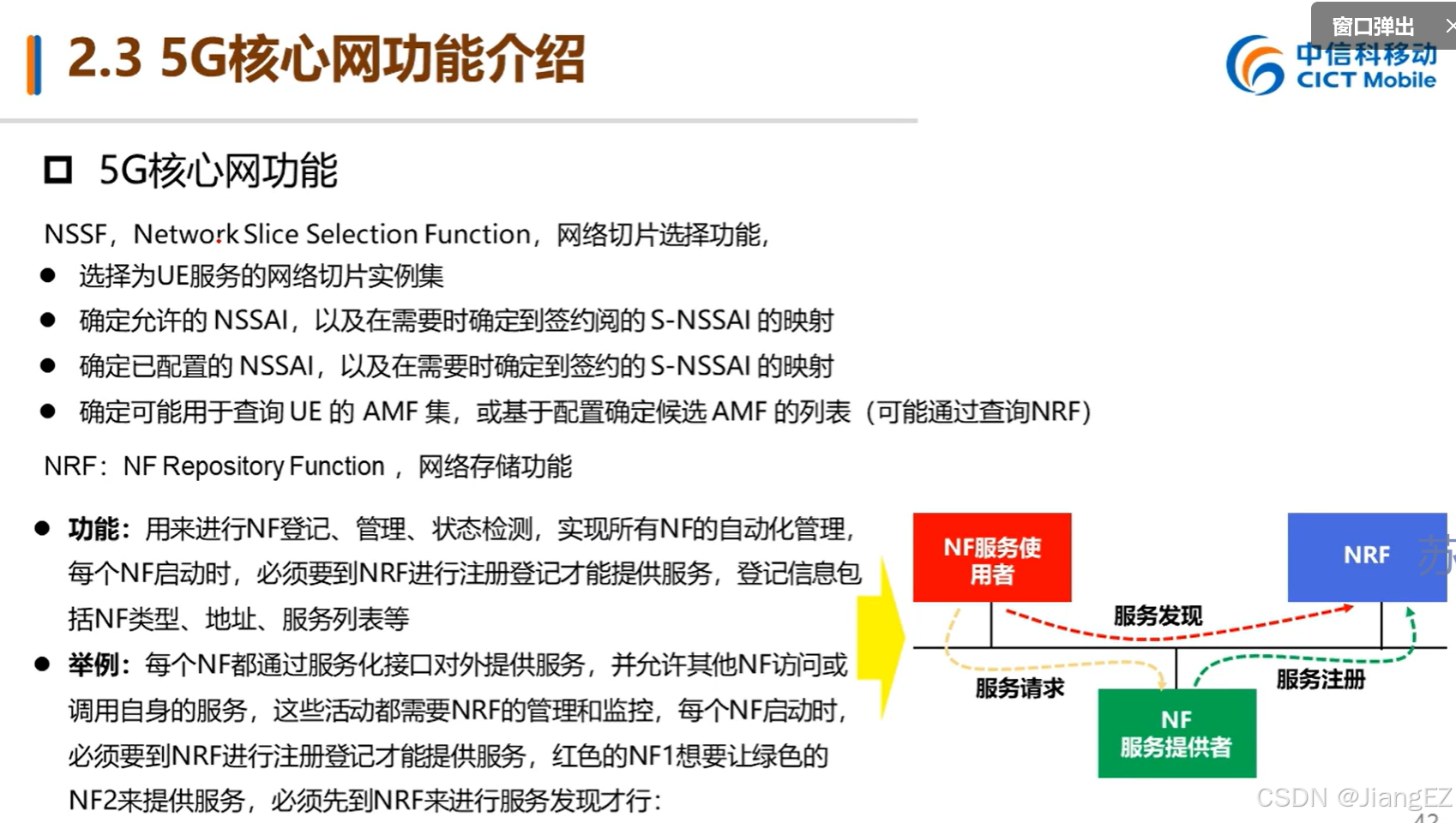

 2.3 5G核心网功能介绍





03 5G接入网架构与部署

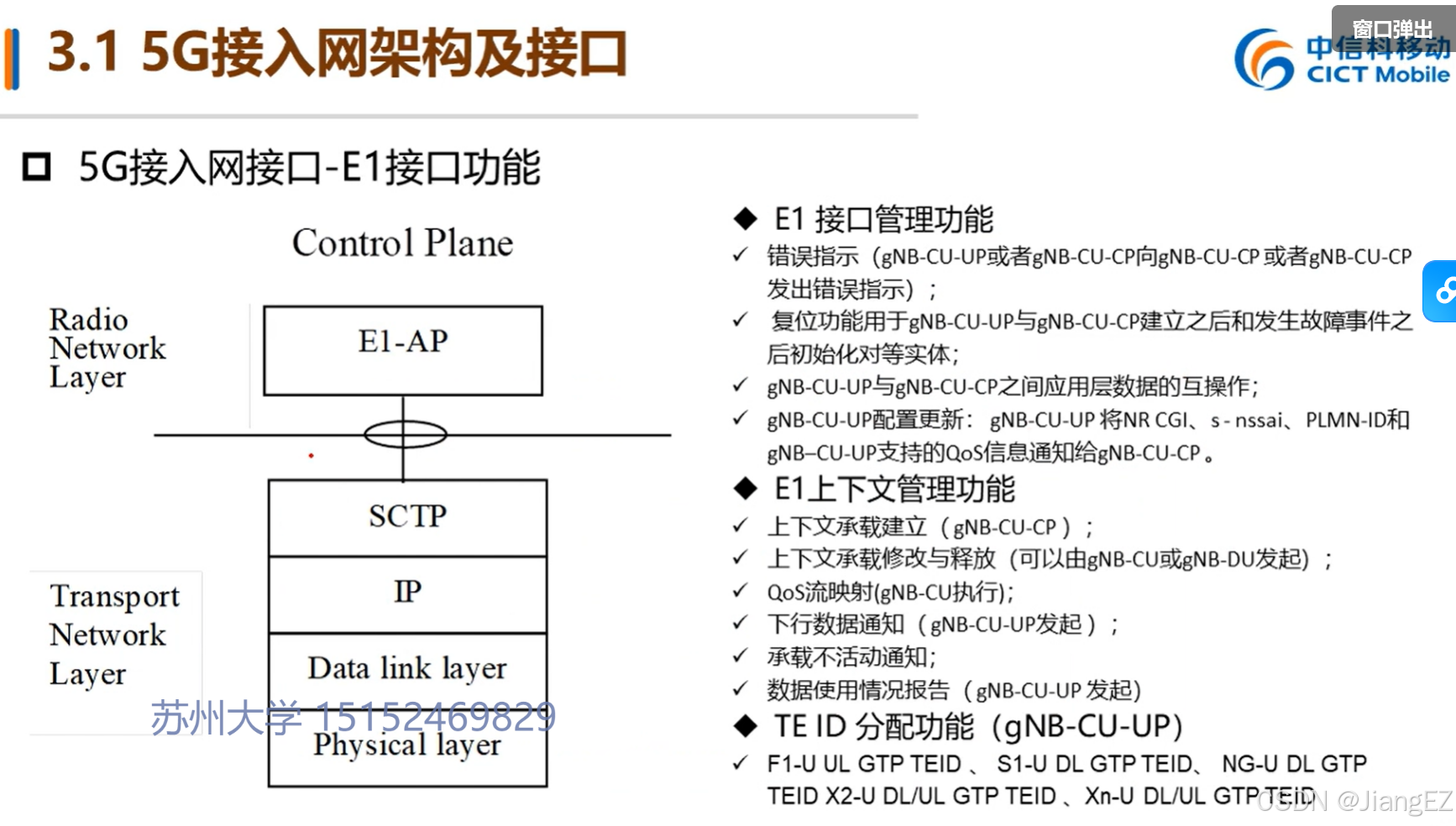

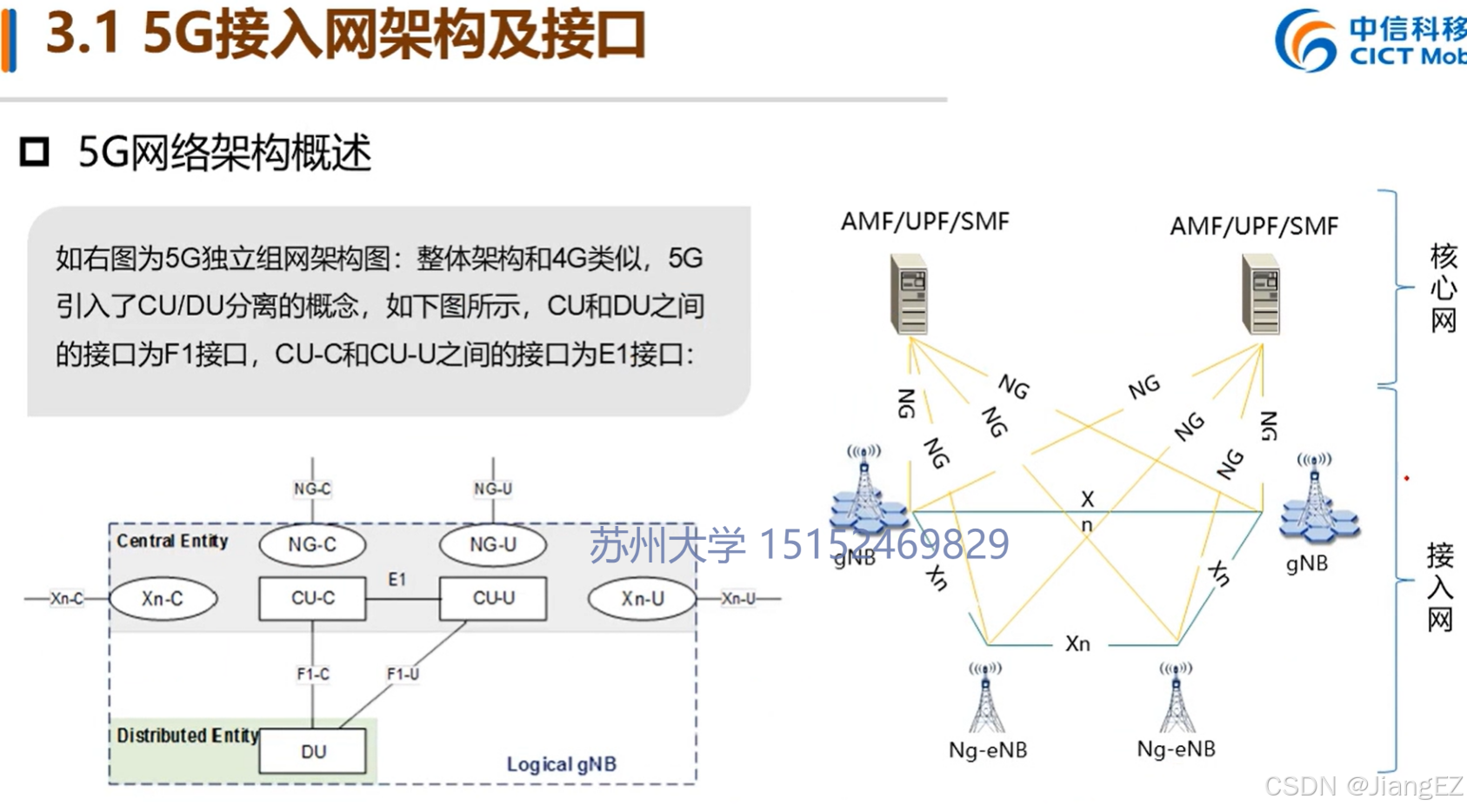

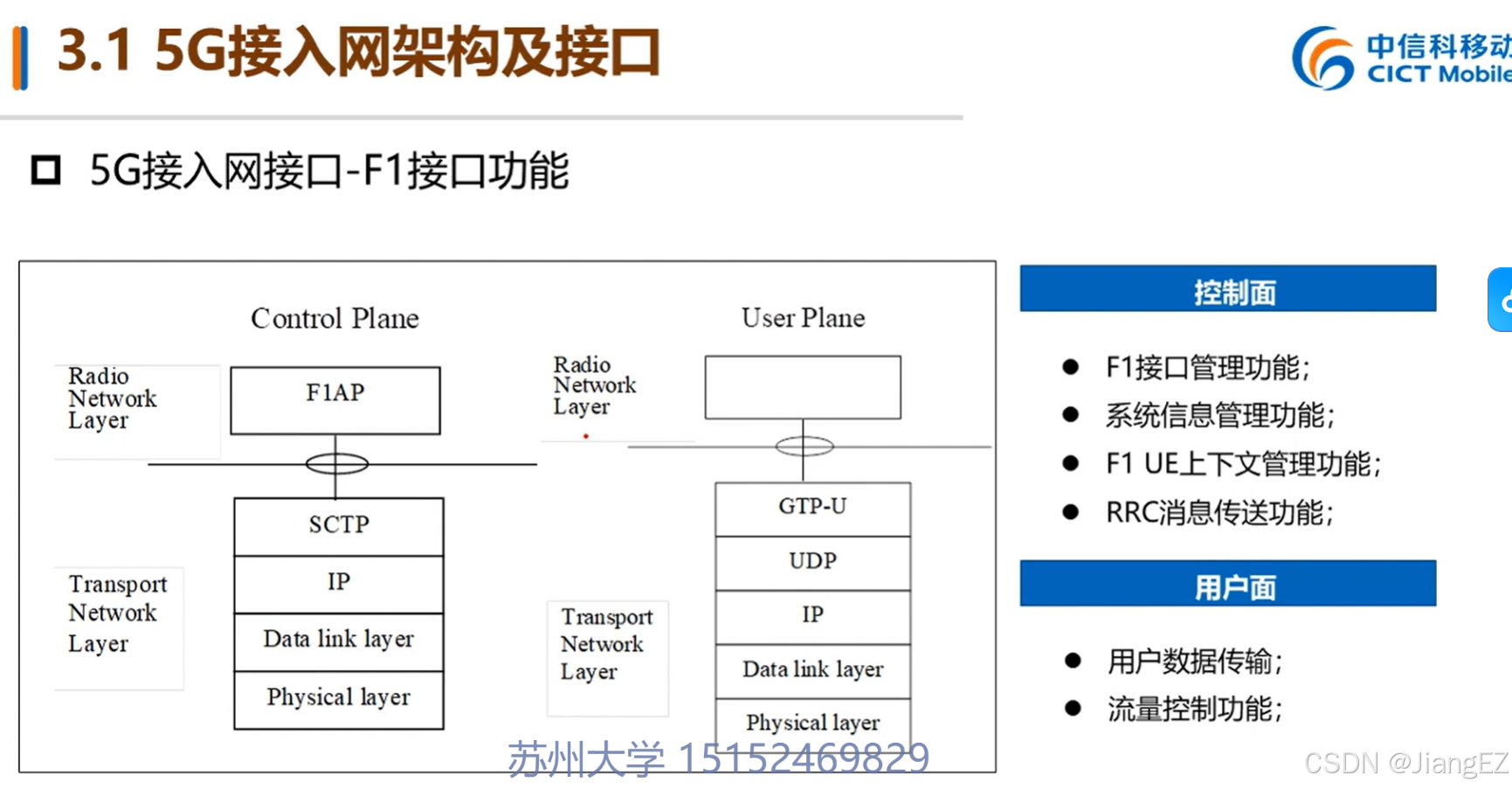

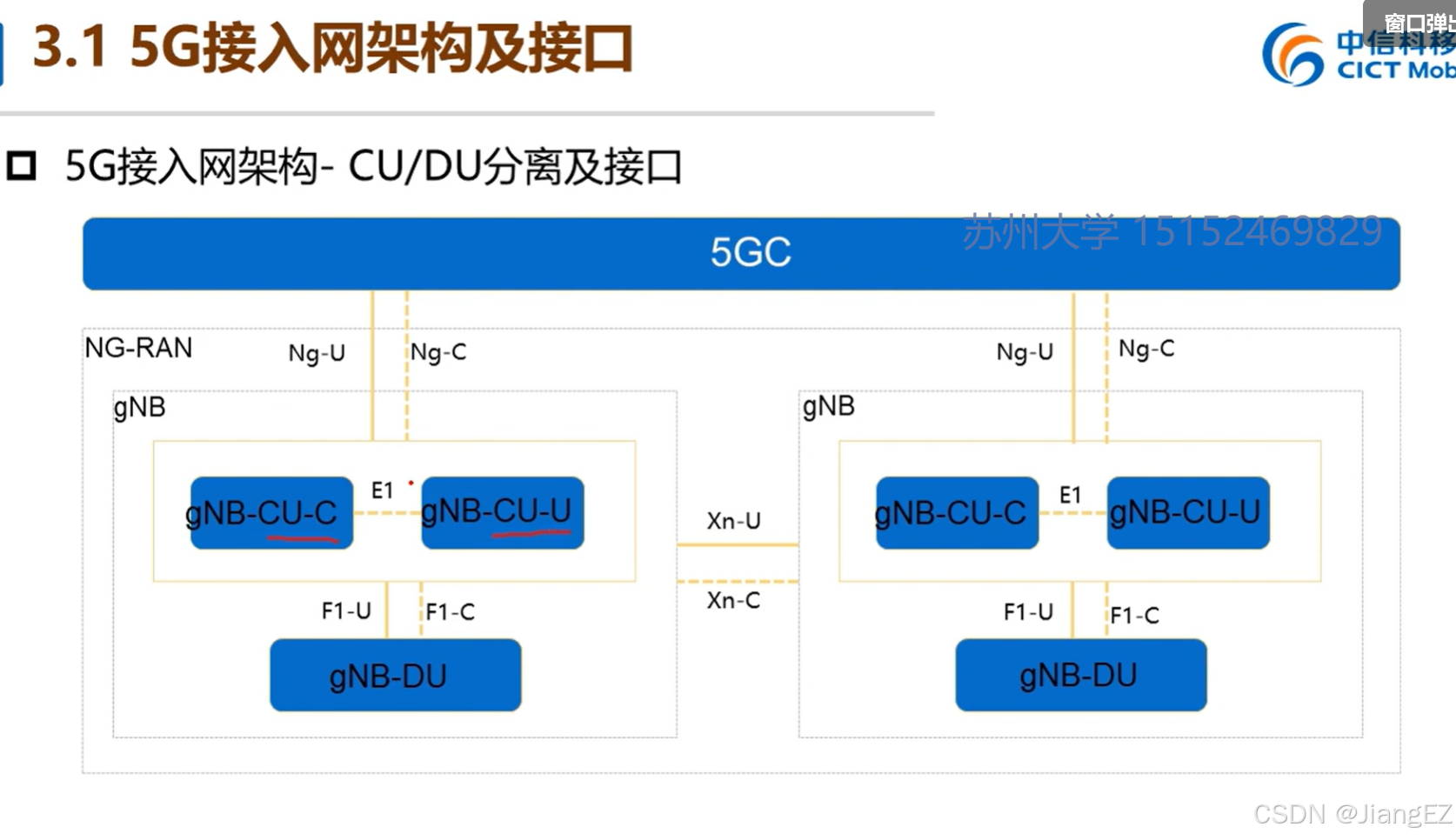

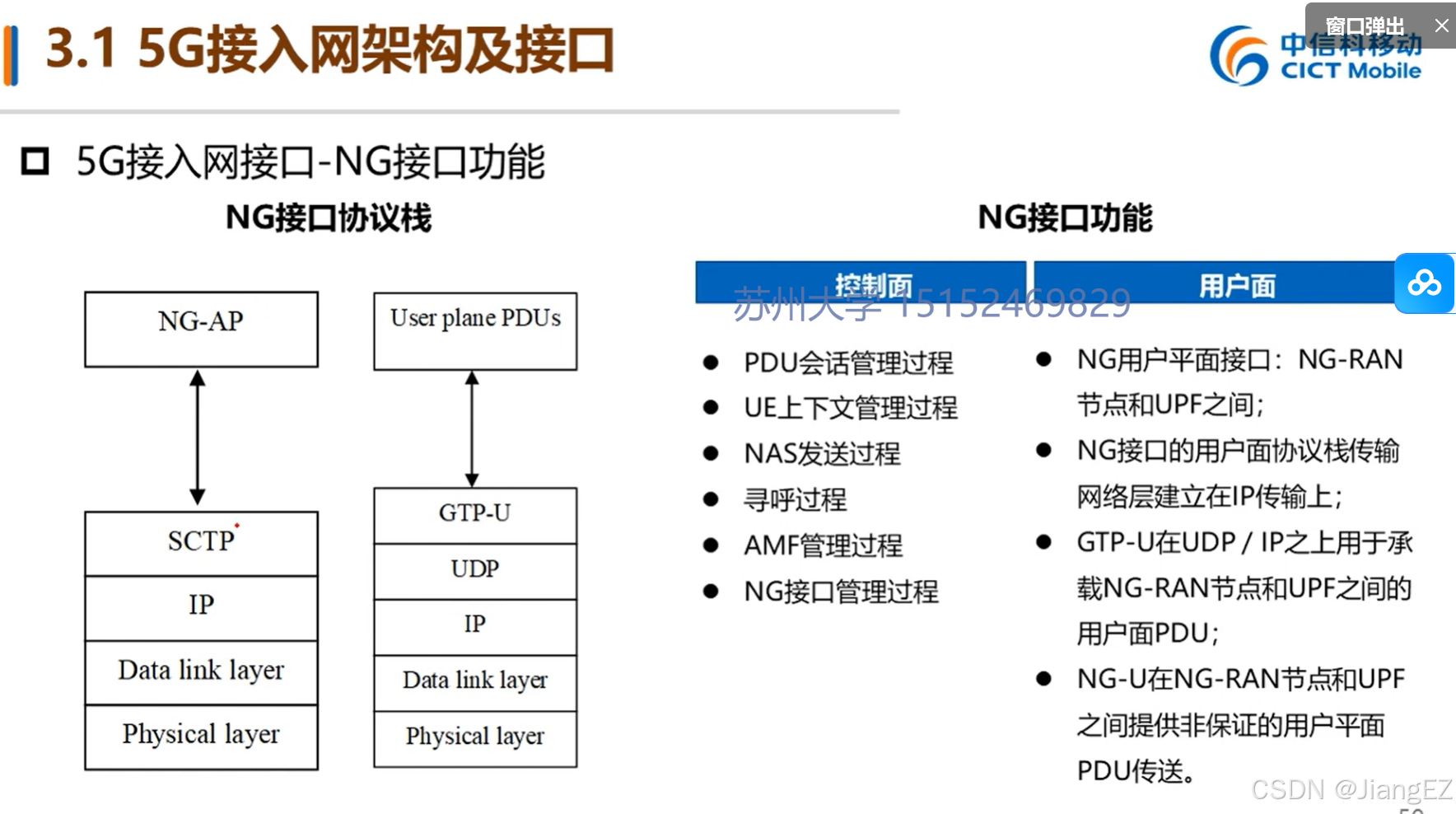

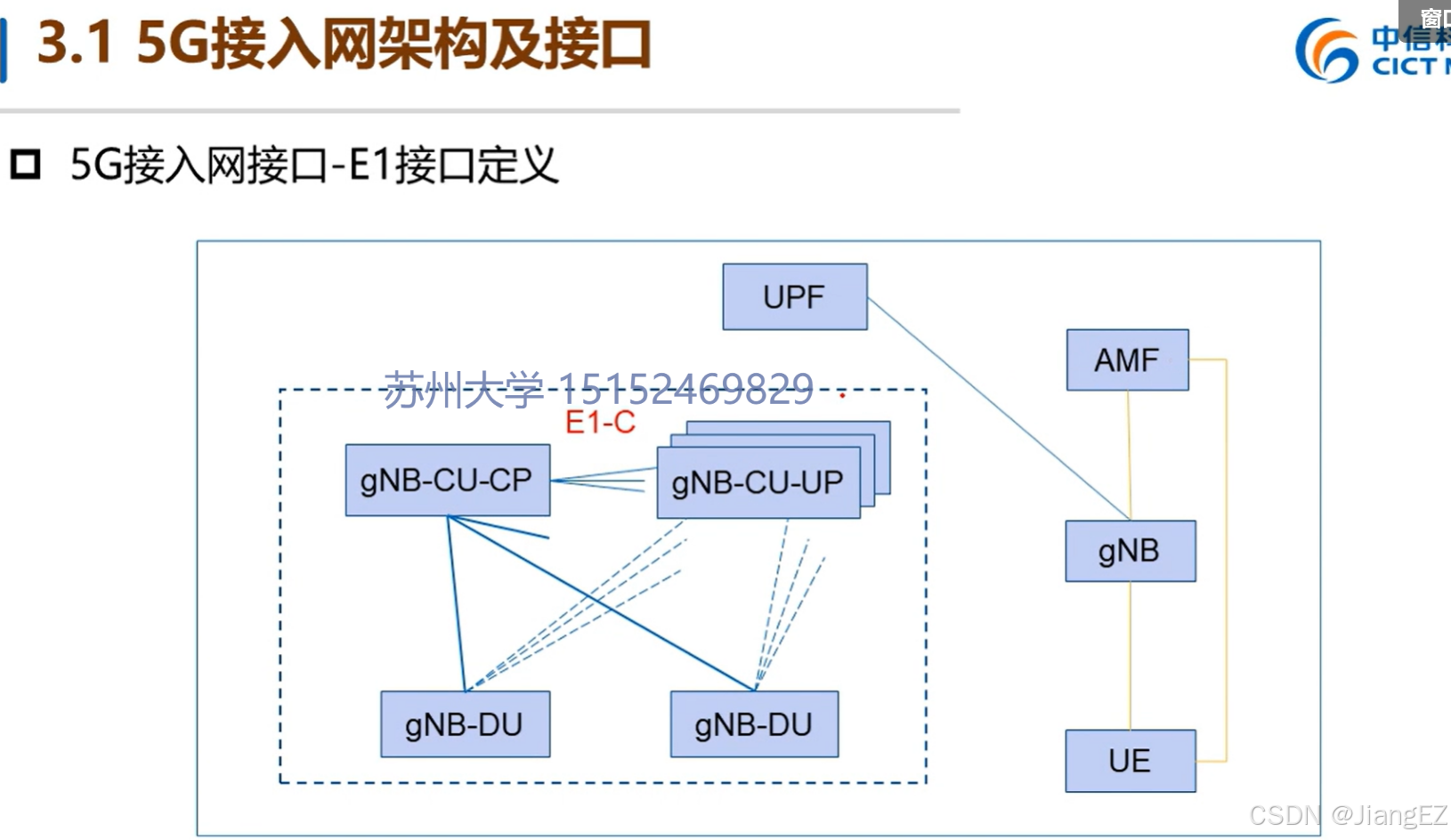

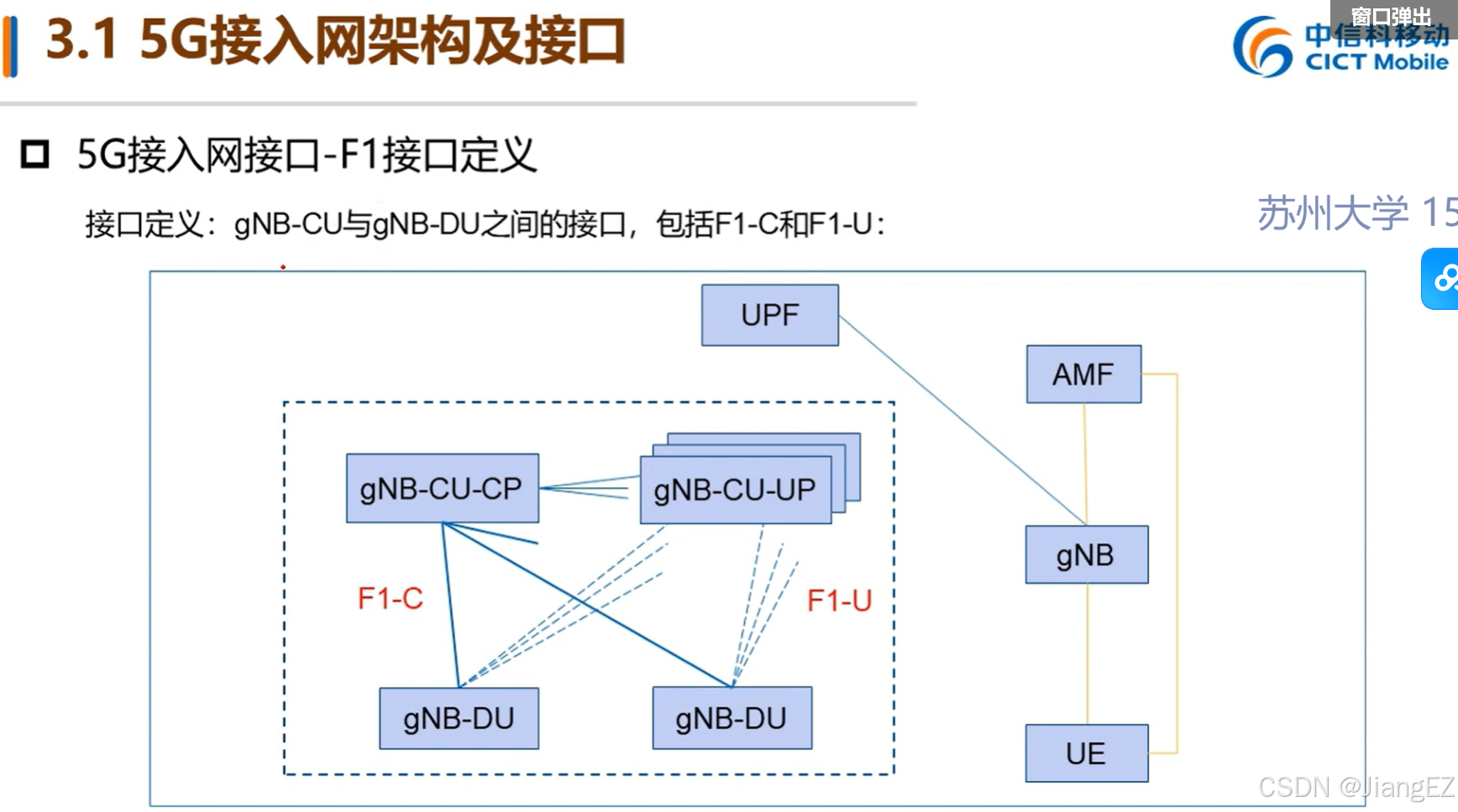

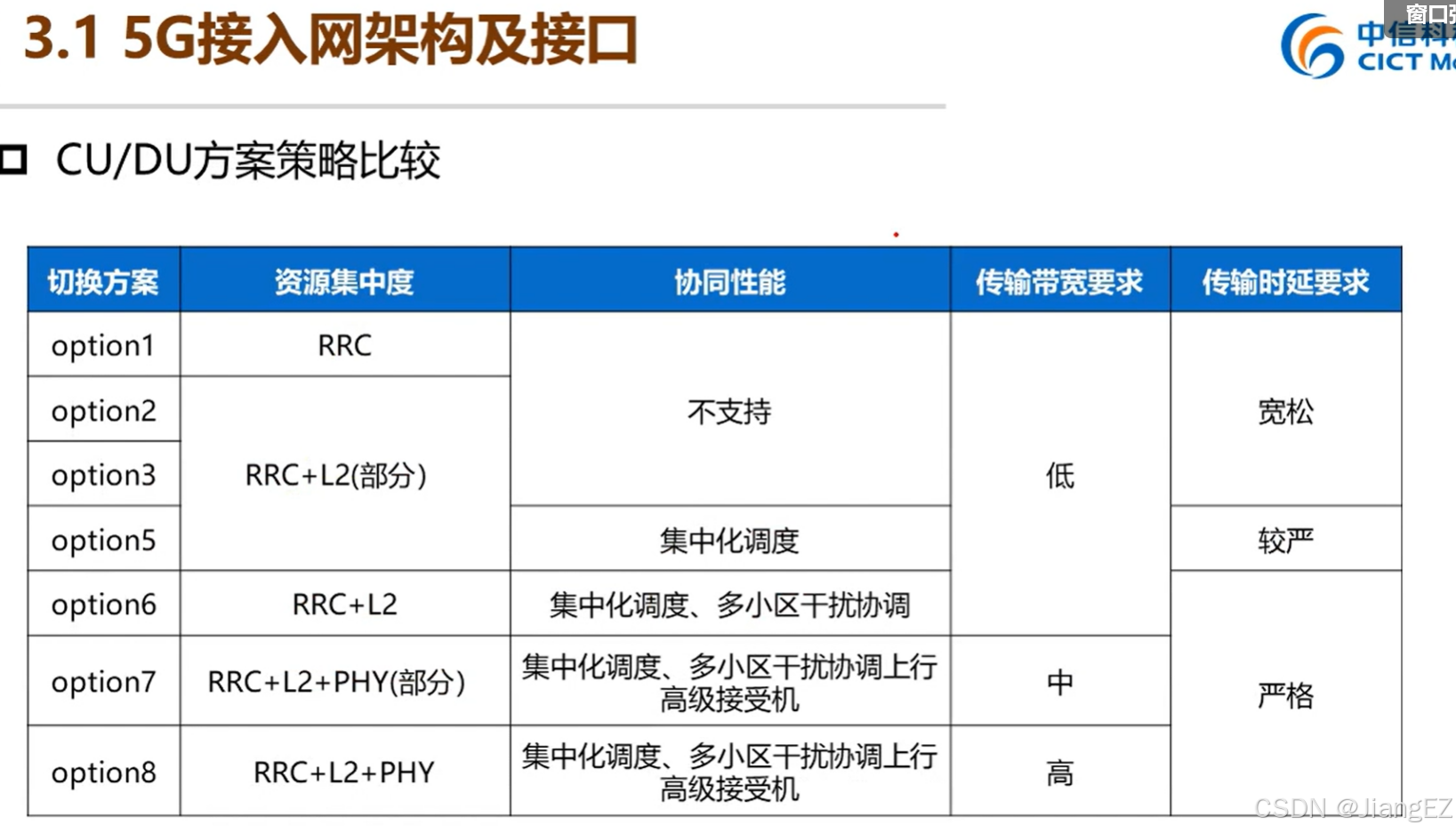

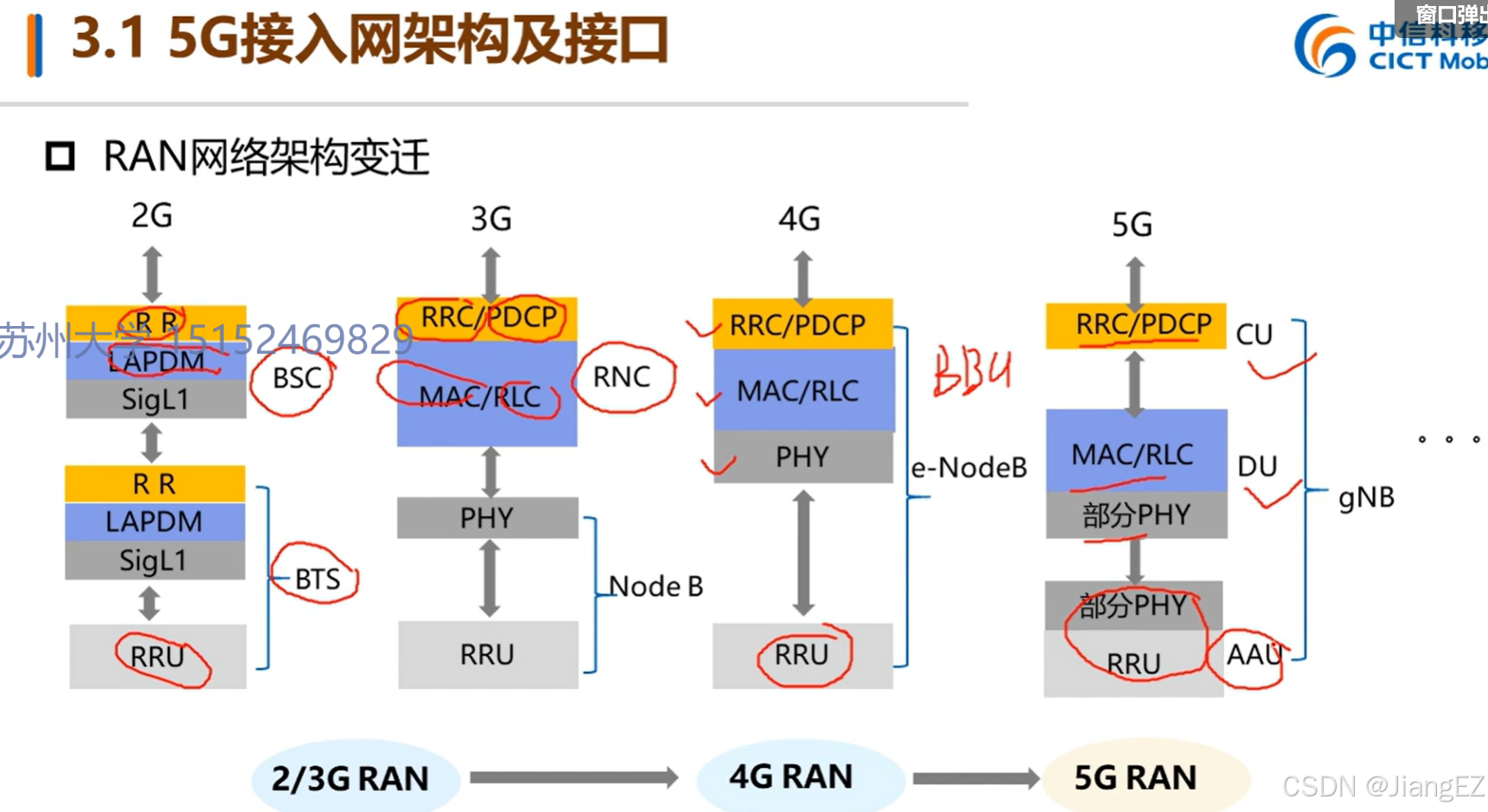

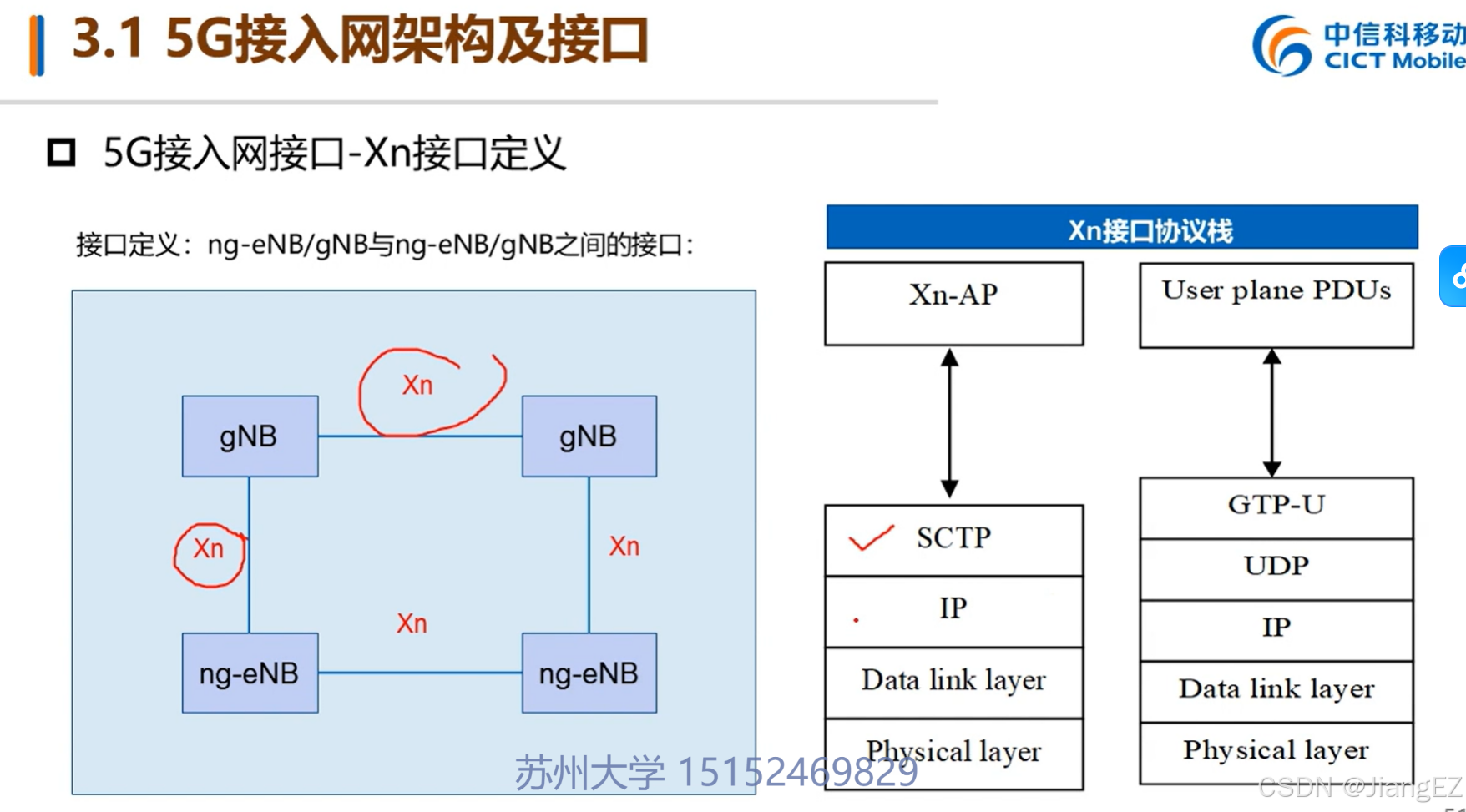

3.1 5G接入网架构及接口

• RR：相对危险度（Relative Risk），是暴露组的危险度与对照组的危险度之比，用于反映暴露与发病（死亡）关联强度。

• APDM：在通信领域未找到明确的定义，但在其他领域有多种含义，例如“修正的程序决定备忘录”（Amended Program Decision Memorandum）。

• BSC：基站控制器（Base Station Controller），是基站子系统的重要组成部分，负责控制和管理基站收发台（BTS）。

• BTS：基站收发台（Base Transceiver Station），是无线通信系统中用于发射和接收无线信号的设备。

• RRU：射频拉远单元（Remote Radio Unit），是基带单元（BBU）和天线之间的射频处理单元，负责射频信号的处理。

• RRC：无线资源控制（Radio Resource Control），是无线通信系统中用于控制无线资源的协议。

• PDCP：分组数据汇聚协议（Packet Data Convergence Protocol），是无线通信系统中用于数据压缩和加密的协议。

• RLC：无线链路控制（Radio Link Control），是无线通信系统中用于链路控制和数据传输的协议。

• RNC：无线网络控制器（Radio Network Controller），是3G网络中用于控制无线网络的设备。

• AAU：有源天线单元（Active Antenna Unit），是5G基站的主要设备，集成了RRU和天线的功能。

• gNB：5G基站（5G New Radio Base Station），是5G网络中的基站设备

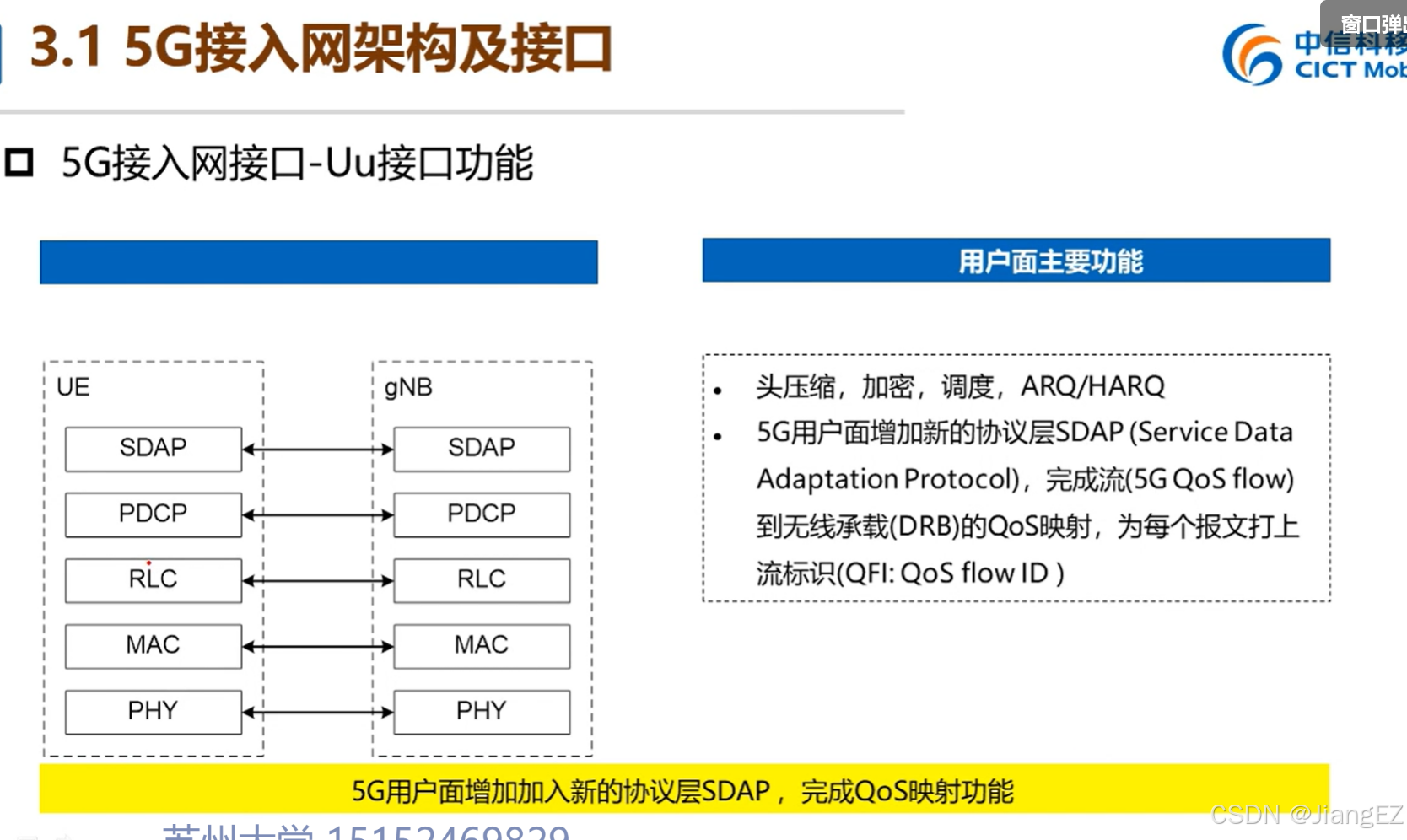

SDAP（Service Data Adaptation Protocol，服务数据适配协议）是5G NR（New Radio）网络中新增的协议层，主要用于支持5G丰富的QoS（服务质量）特性

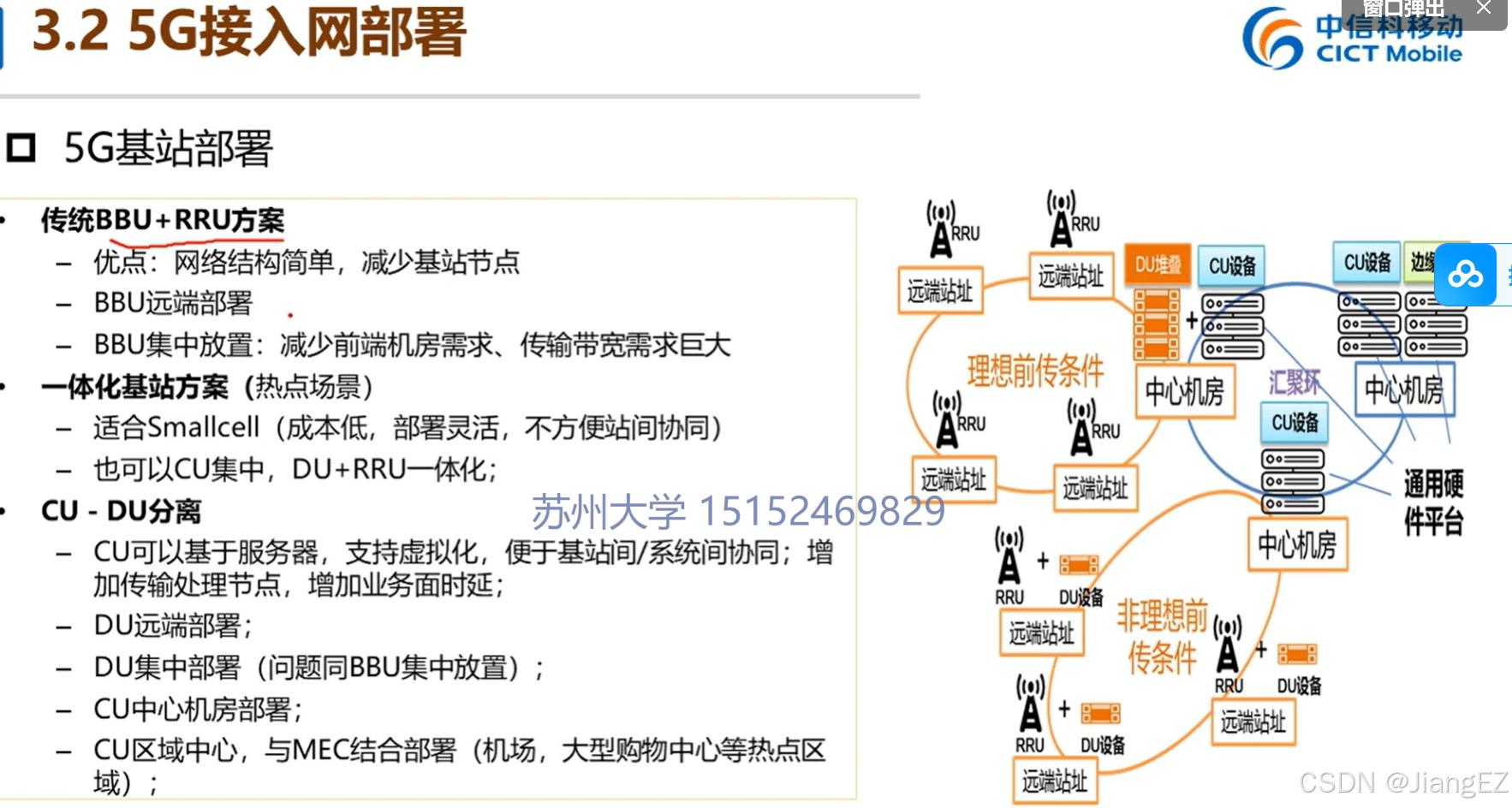

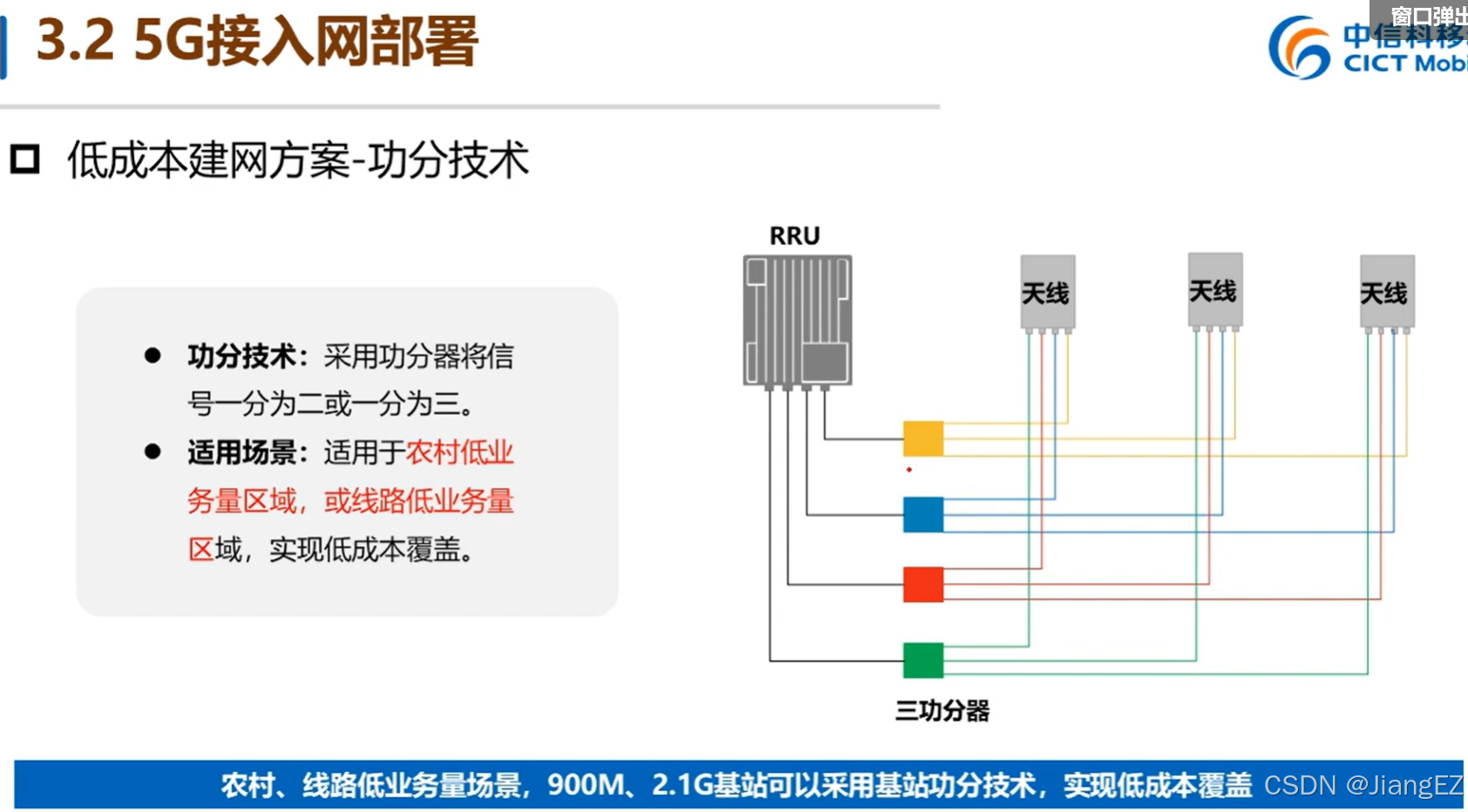

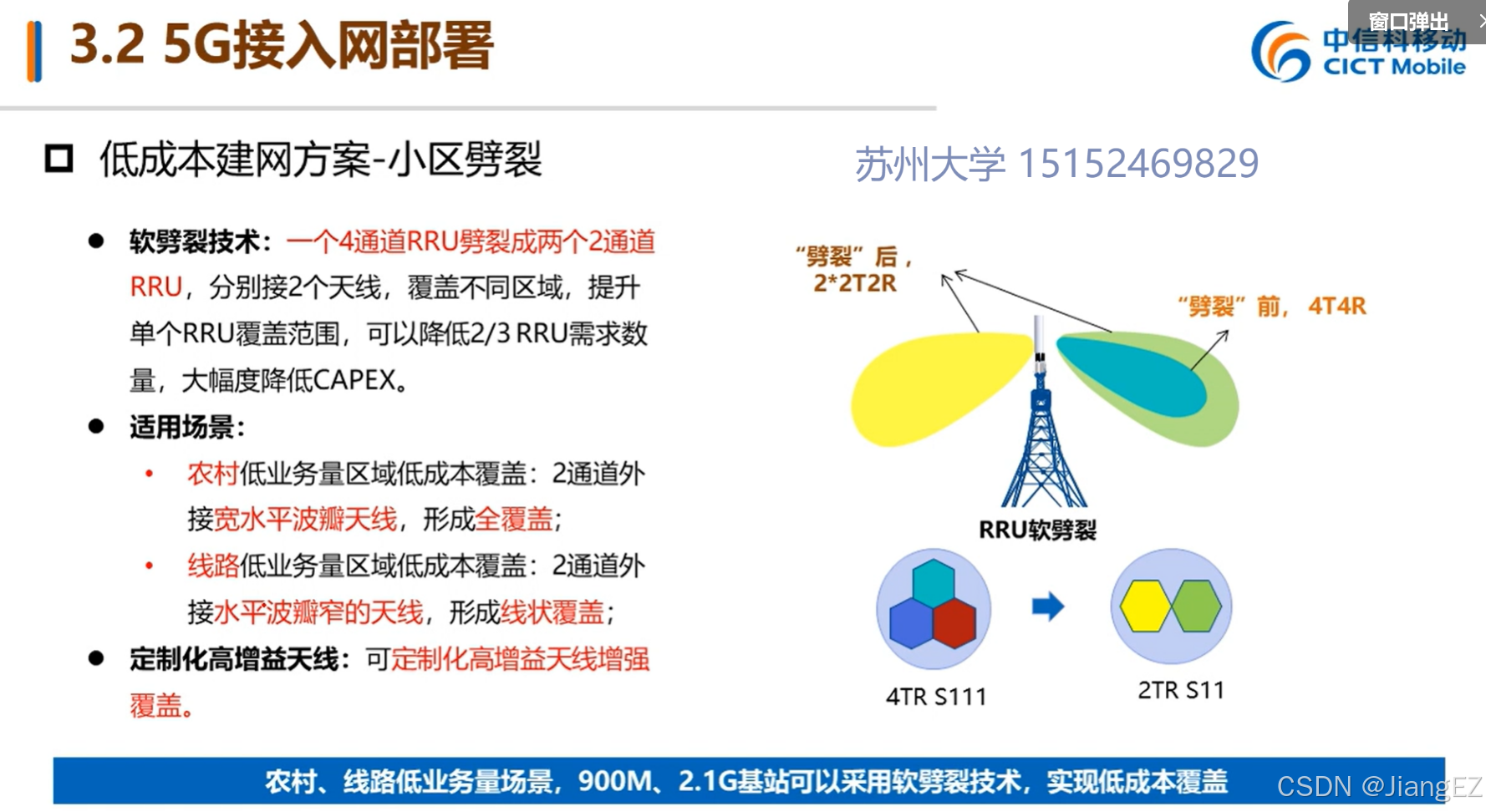

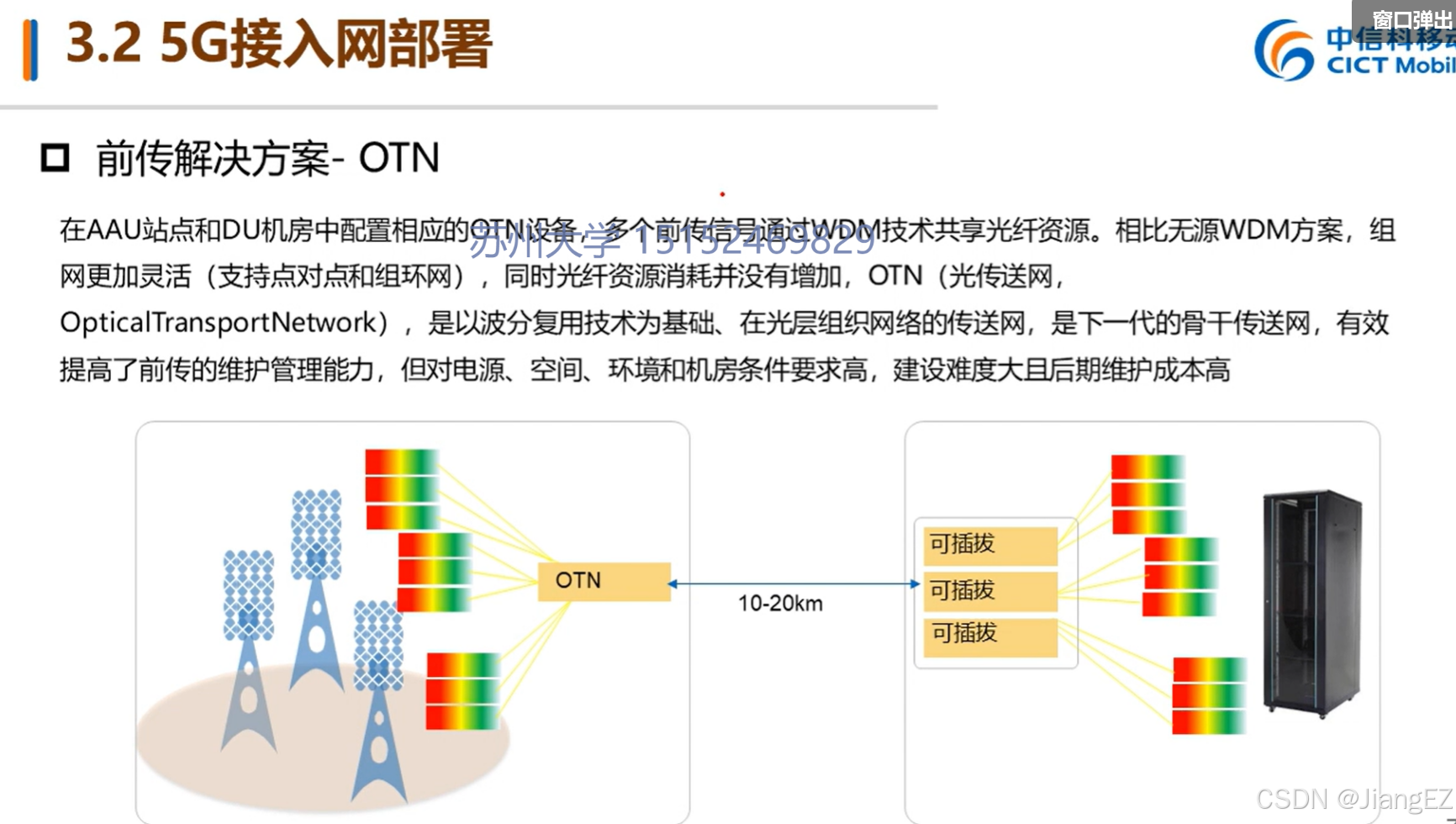

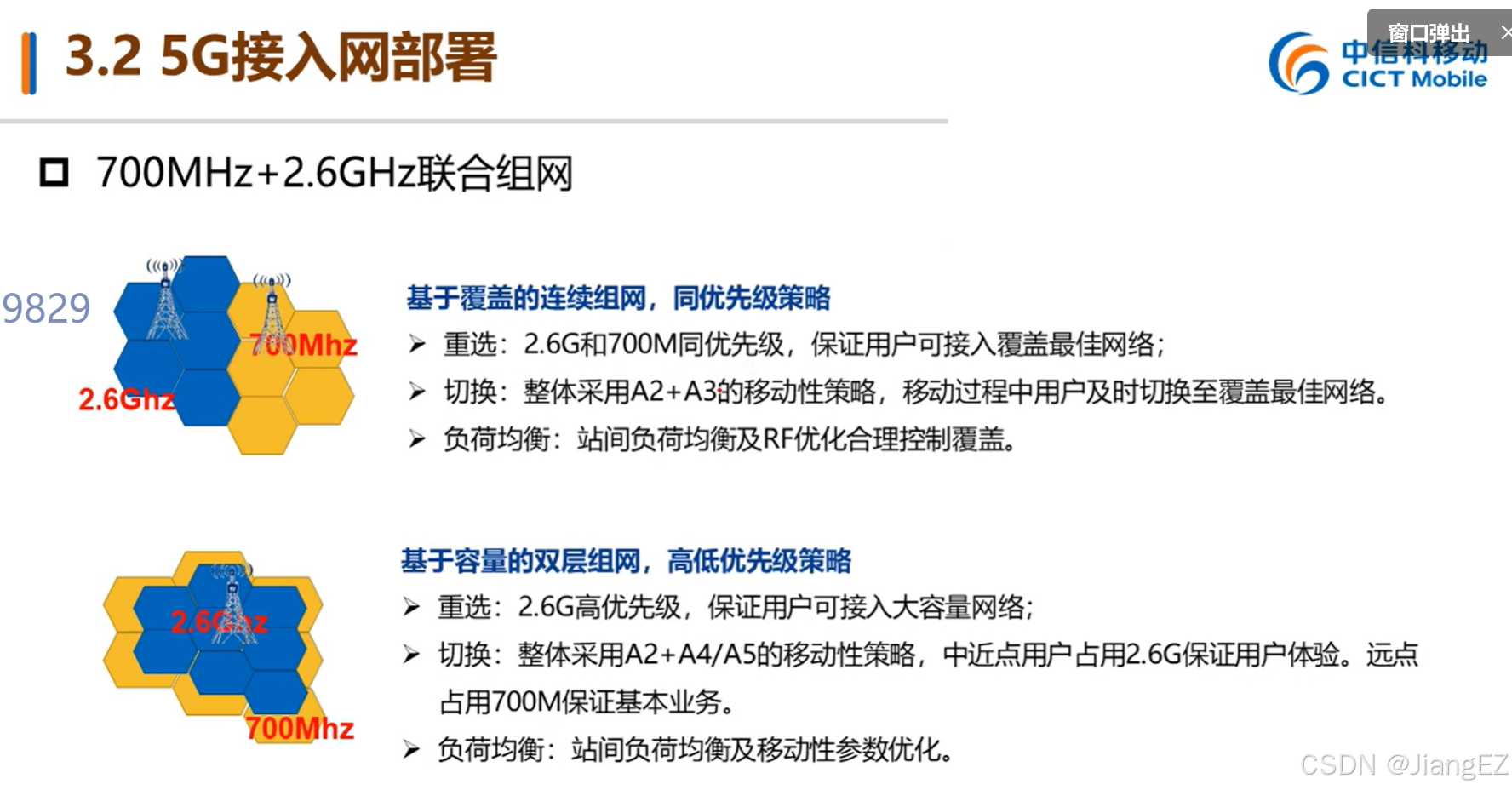

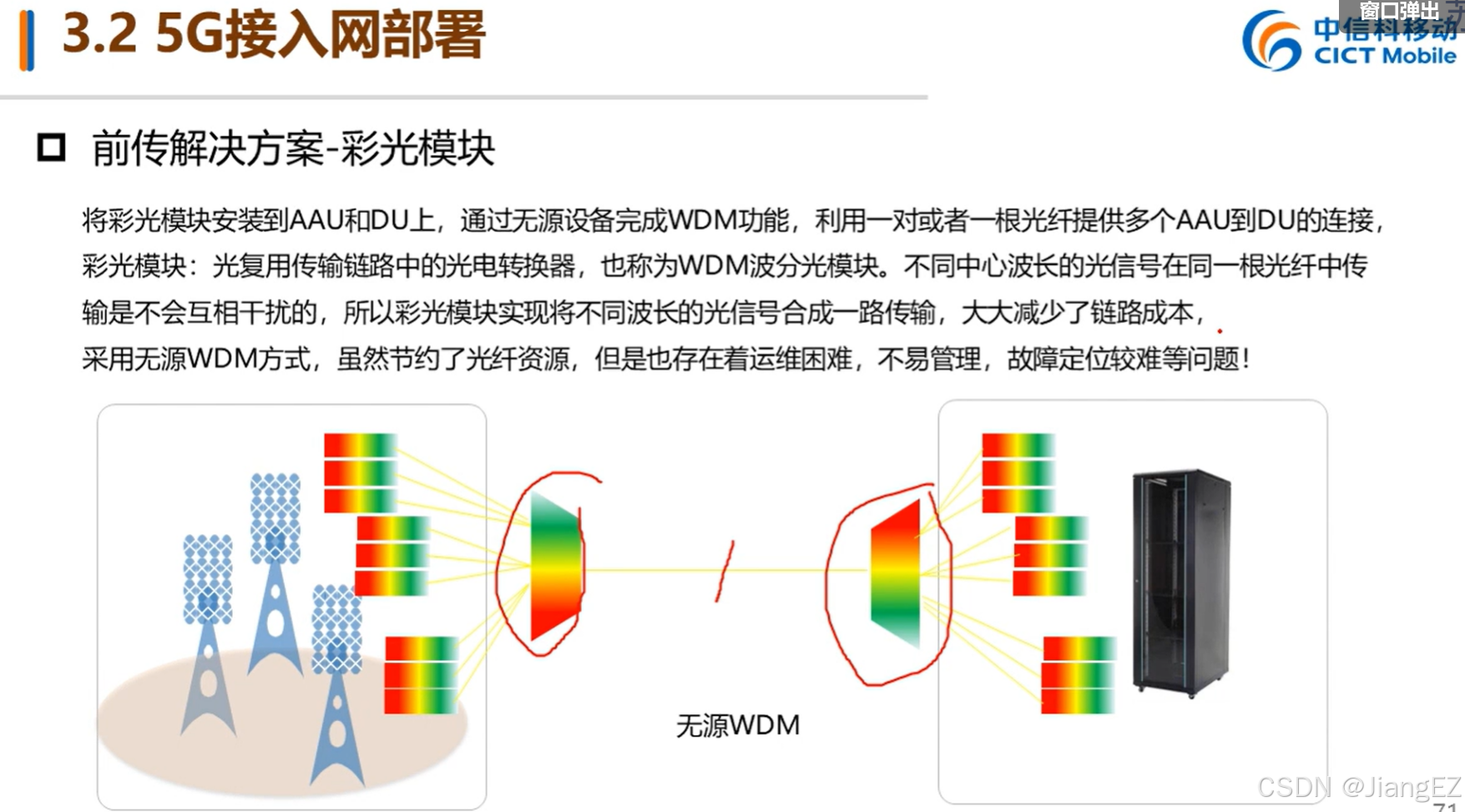

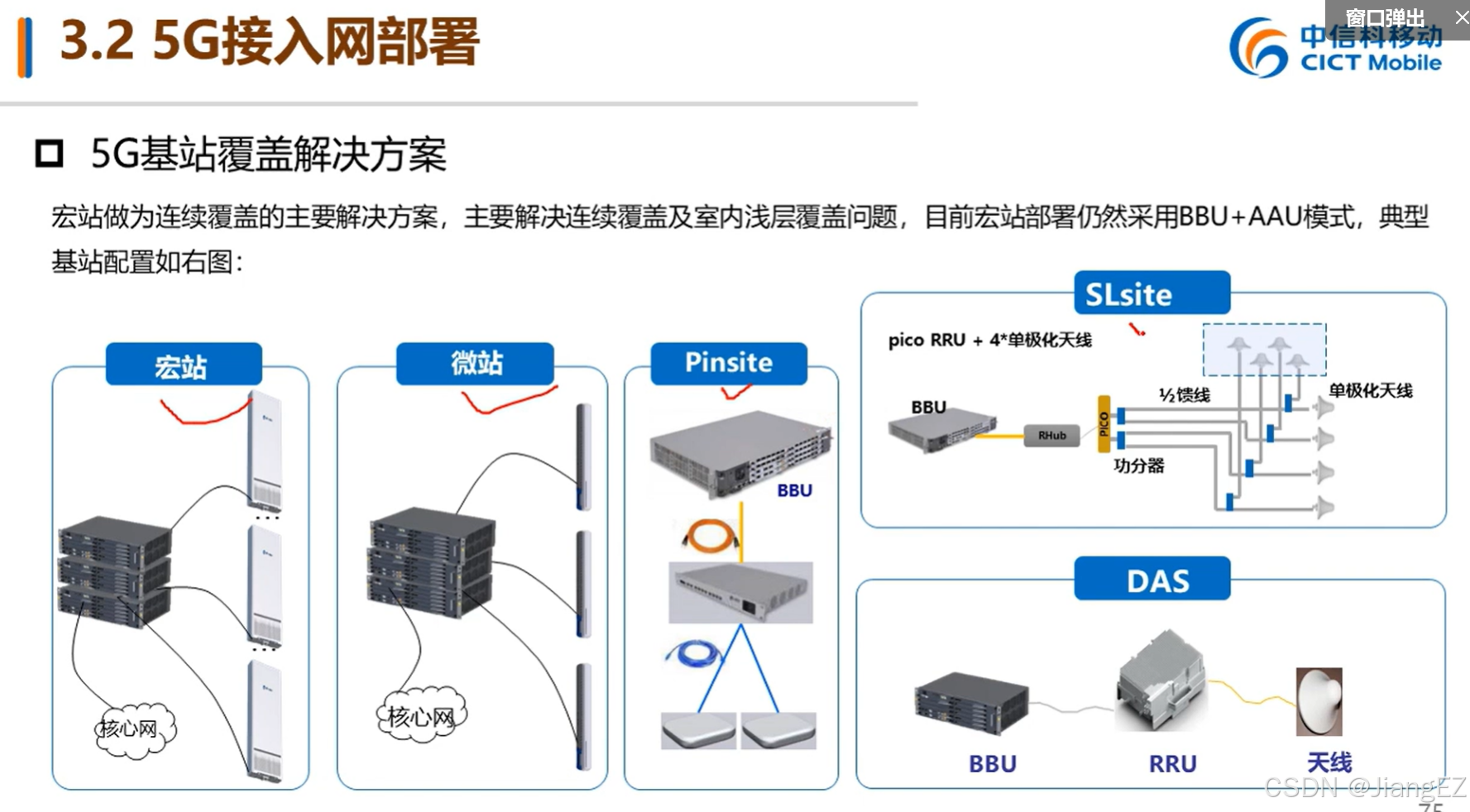

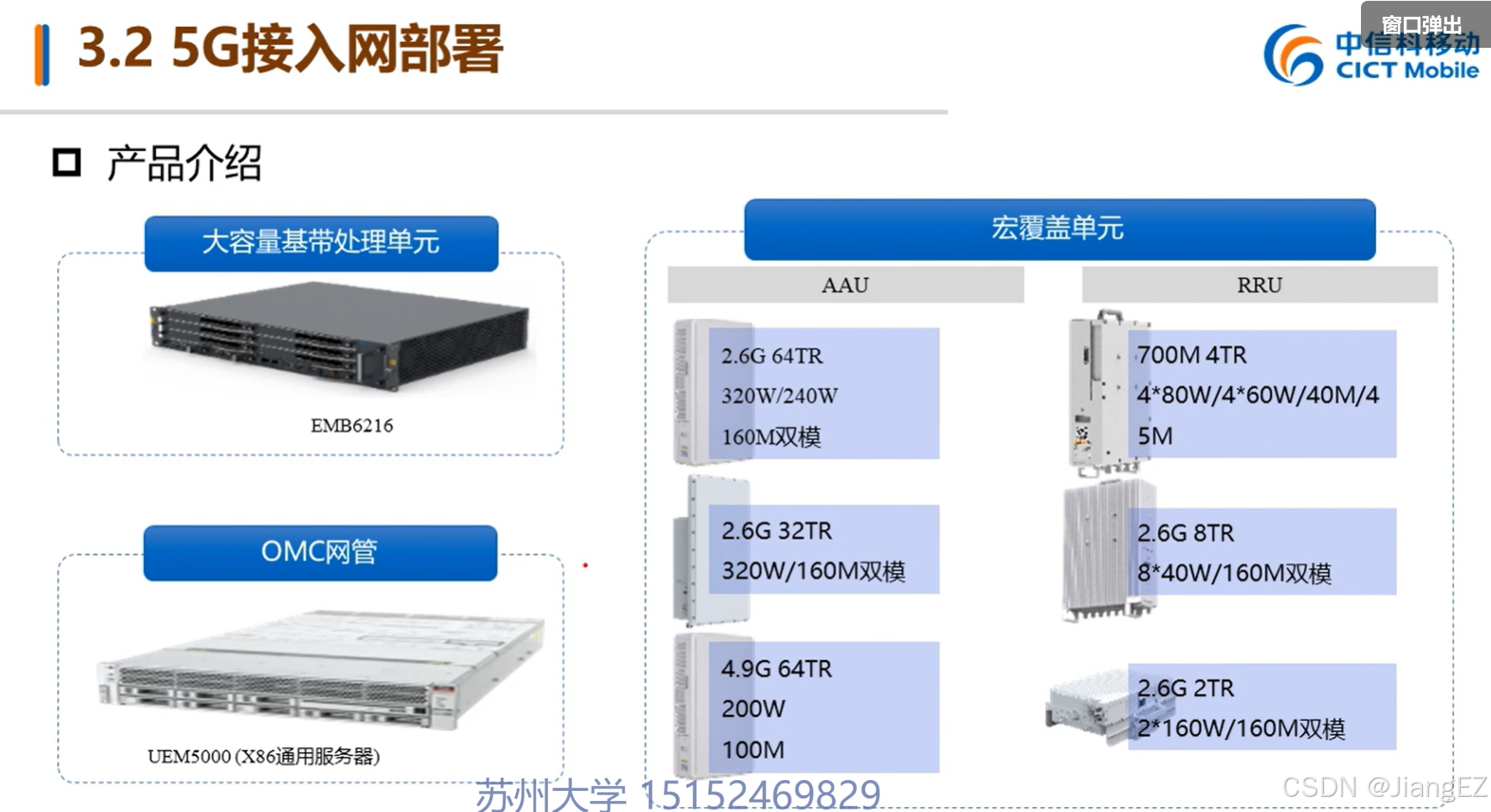

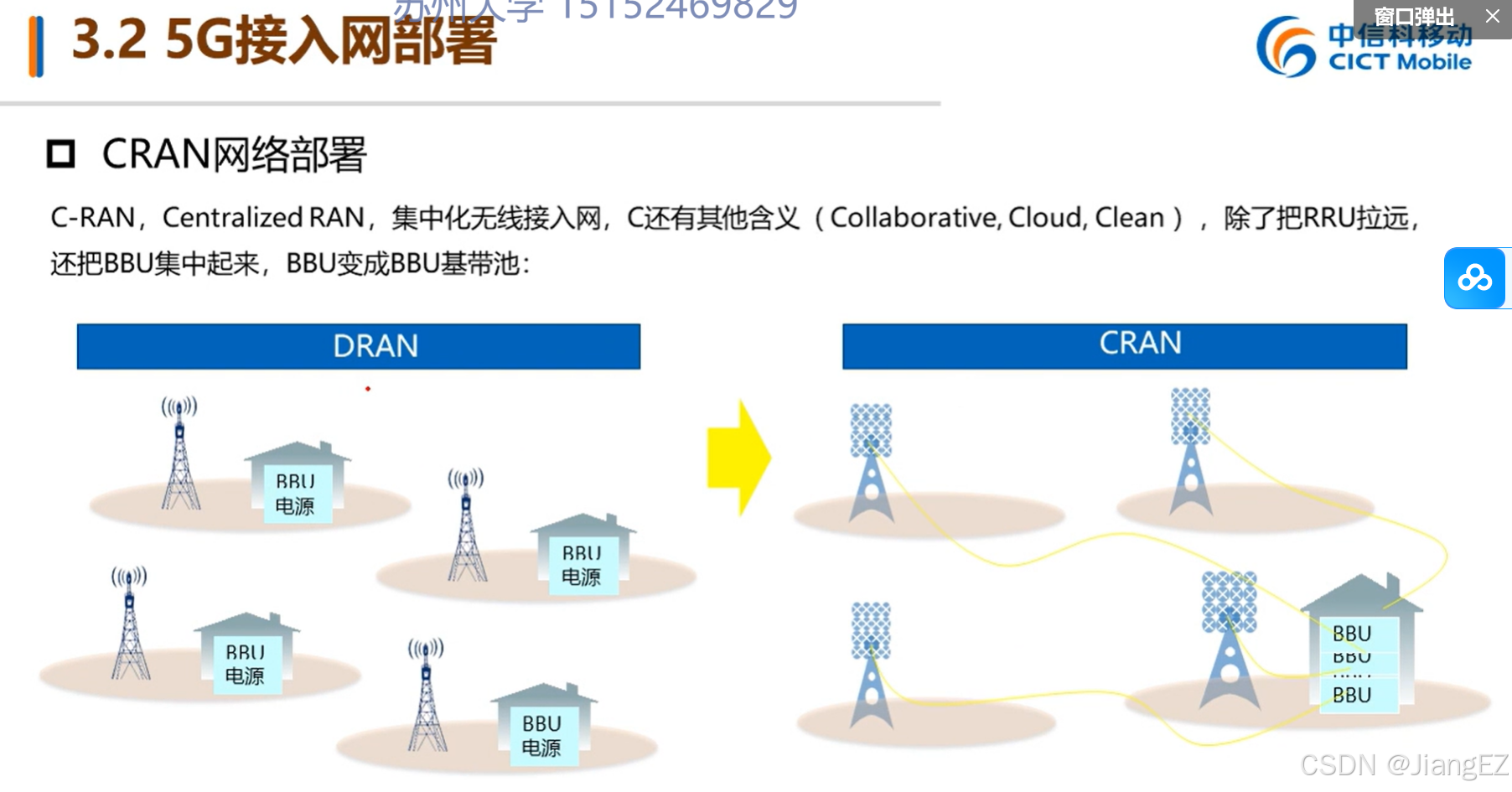

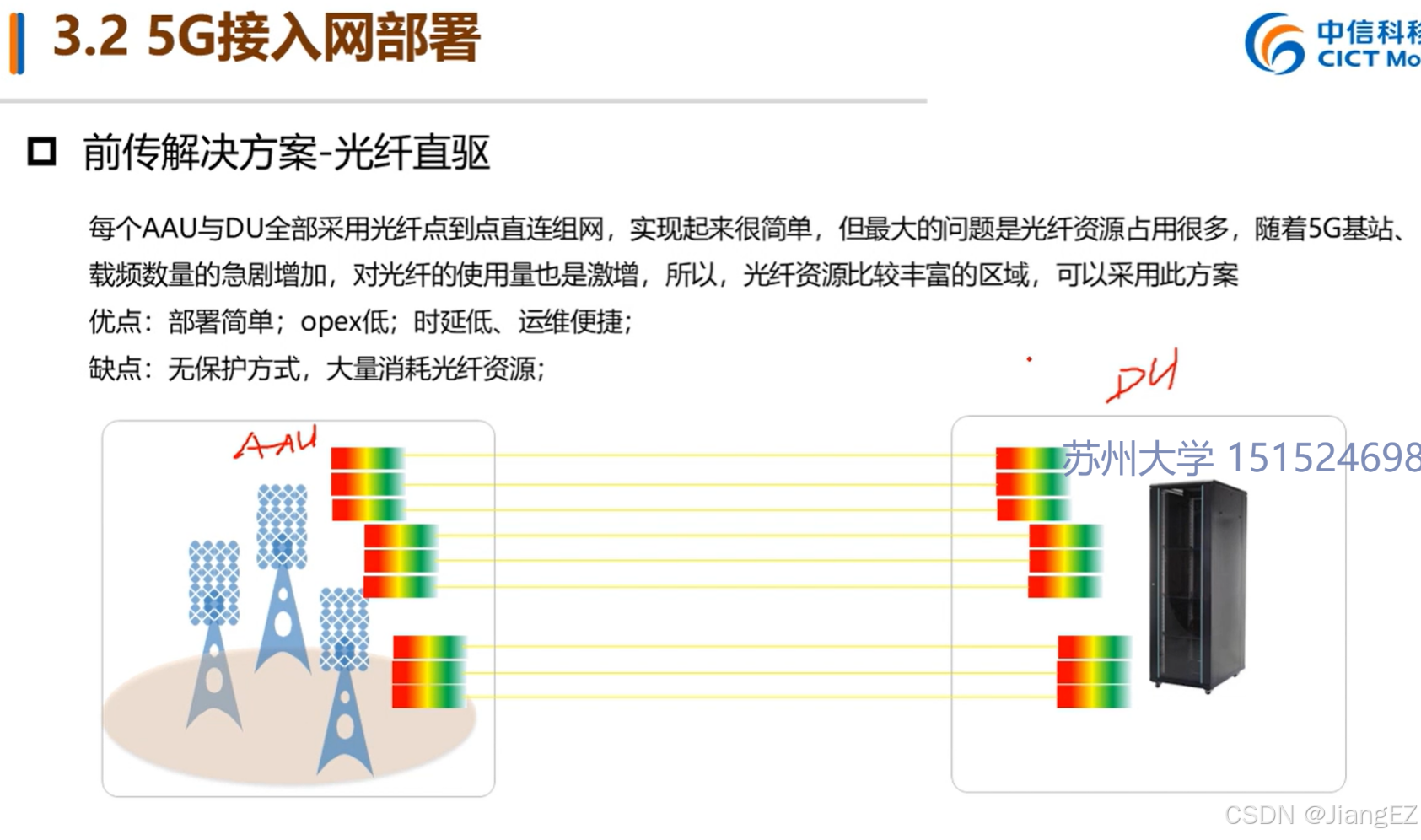

 3.2 5G接入网部署

BBU是“Baseband Unit”的缩写，中文为“基带单元”，是现代通信网络中的关键设备，主要用于处理无线信号的基带部分

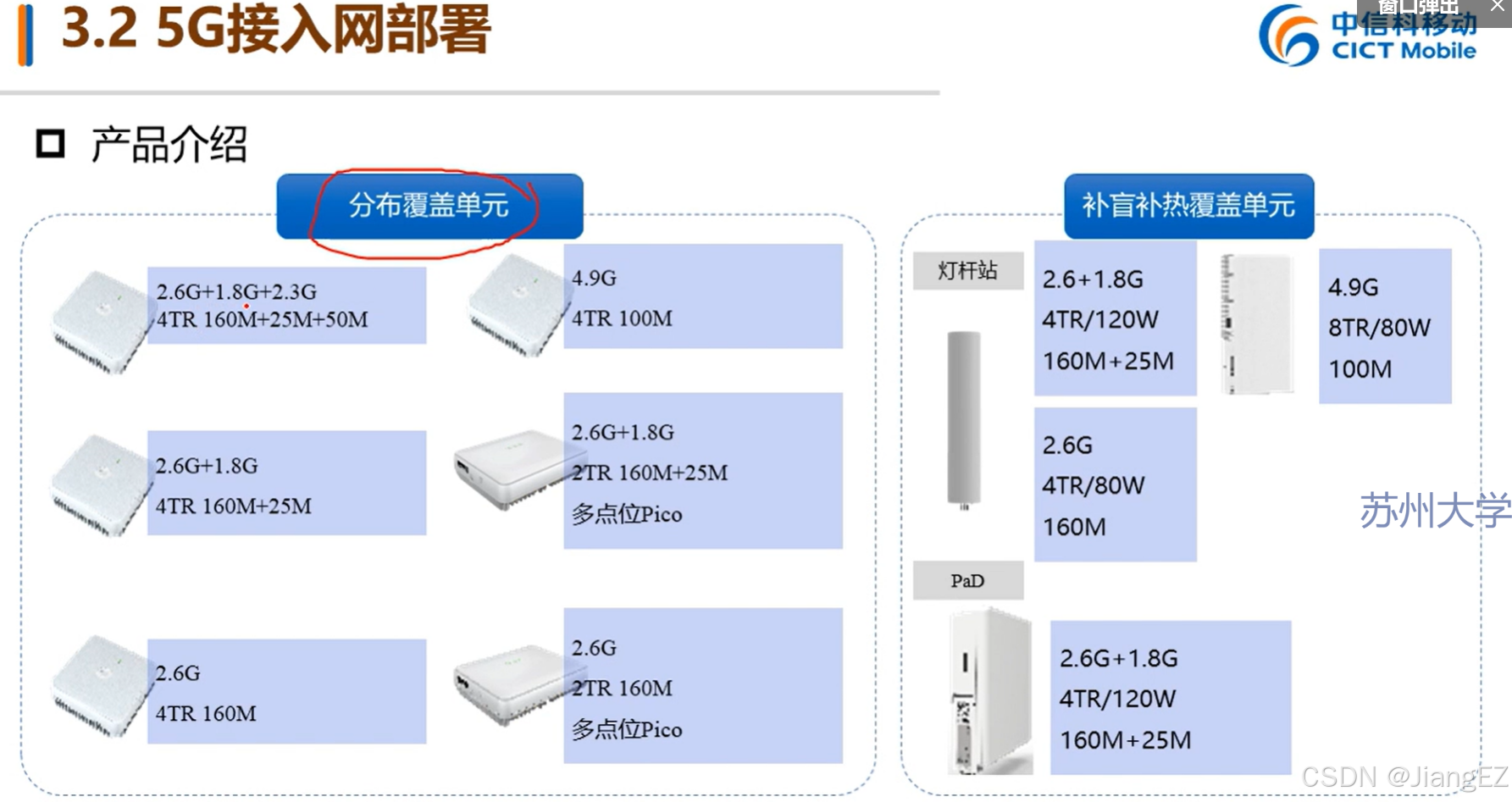

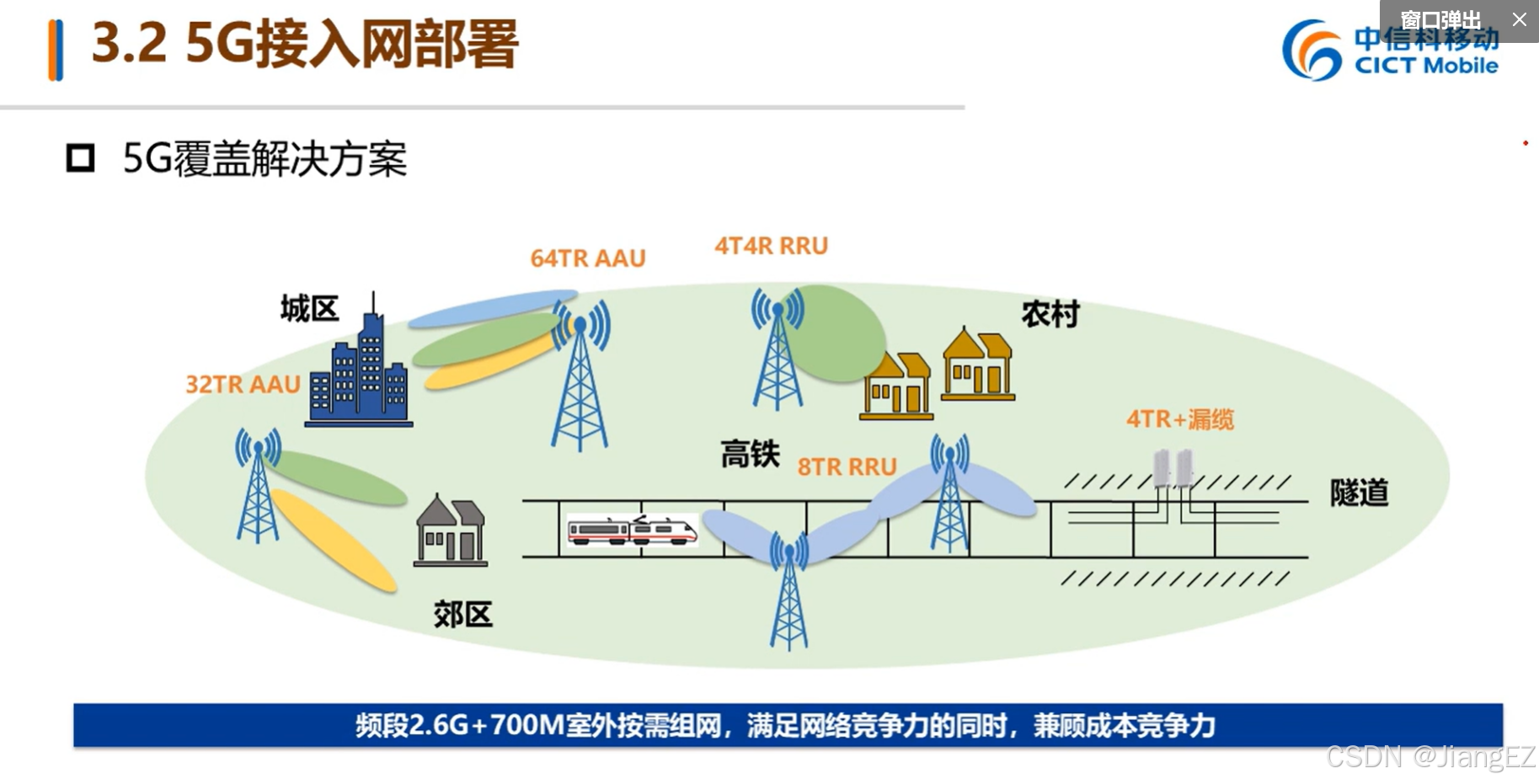

64TR AAU 是指具有 64个发射通道（T）和64个接收通道（R） 的有源天线单元（Active Antenna Unit）。它是一种集成了射频处理单元和天线的设备，主要用于5G网络中的大规模MIMO（Massive MIMO）技术

4T4R RRU 是指具有 4个发射通道（T）和4个接收通道（R） 的射频拉远单元（Remote Radio Unit）。它是一种射频处理设备，通常用于4G和5G网络

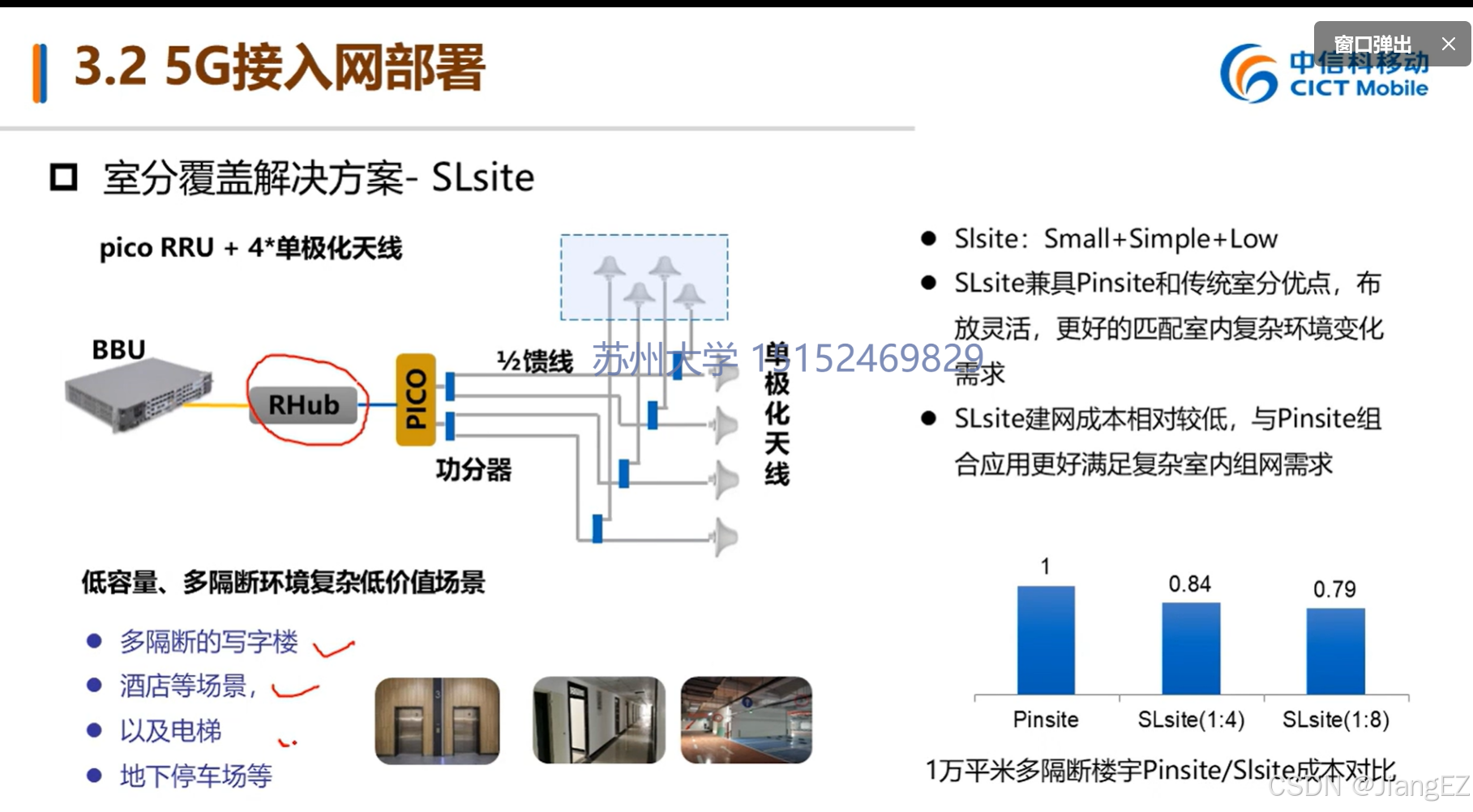

在通信网络中，RHub 是一种网络设备，通常用于扩展基站的覆盖范围和容量。它是一种集线器单元（Hub Unit），用于连接基带单元（BBU）和射频拉远单元（RRU）

 OMC网管（Operations and Maintenance Center，操作与维护中心）是通信网络中用于管理和维护网络设备的系统，广泛应用于无线通信、卫星通信等网络中
