三菱PLC Q系列大型程序伺服12轴Q01U RS232通讯CCD应用及配方历史数据查询与报表下载，三菱PLC Q系列大型程序伺服12轴Q01U应用实例：RS232通讯CCD控制与测量

三菱PLC Q系列大型程序伺服12轴Q01U
RS232通讯CCD 应用

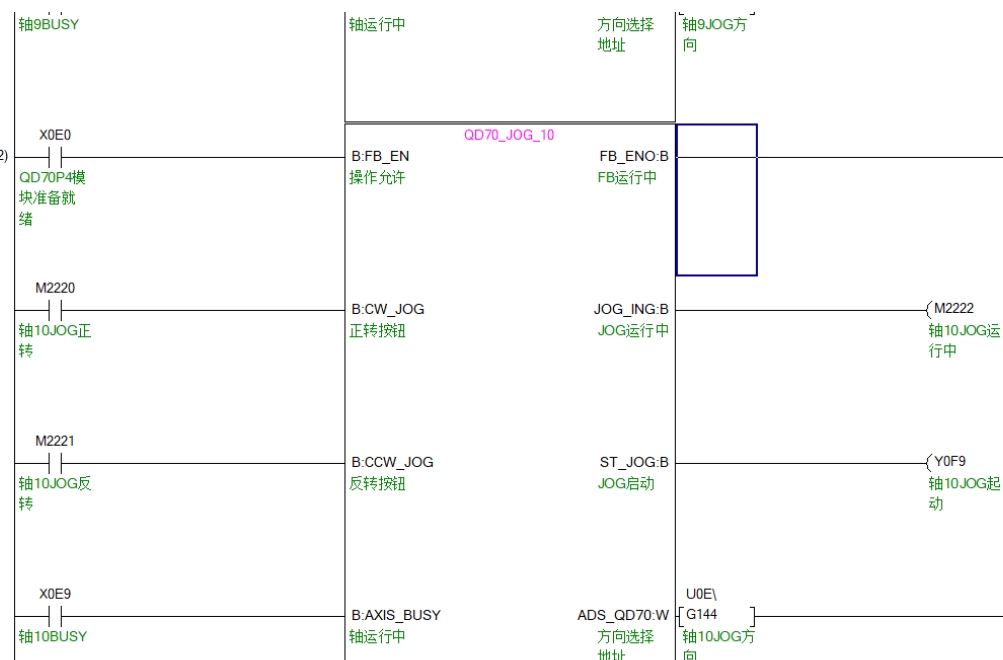

实际使用中程序，详细中文注释
2个模块QD70P8，QD70P4控制12轴

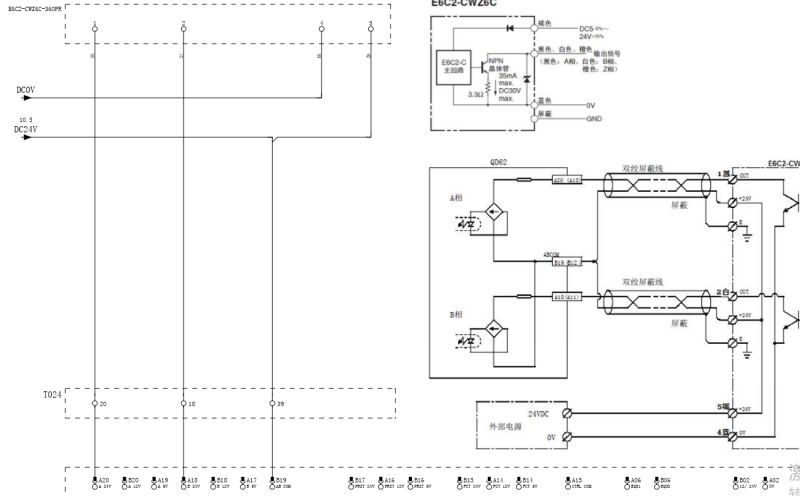

模块QD62外接欧姆龙编码器E6C2-CWZ6C
模块QJ71C24N-R2和基恩士DL-RS1A RS-232通讯测量高度
模块Q64AD连接基恩士CCD激光测试仪IG-1000测量外径
本项目包括PLC程序，台达触摸屏DOP-B10S411程序
控制流程图
完整电气原理图
设备结构图
100种配方，历史数据查询，报表下载

ID:735630781925027

经典程序

---

三菱PLC Q系列大型程序伺服12轴Q01U RS232通讯CCD 应用

在现代工业领域中，自动化技术得到了广泛应用，尤其是在生产线的控制和监测中。三菱PLC Q系列是一种功能强大的程序控制器，可灵活应对各种自动化需求。本文将围绕着三菱PLC Q系列在大型程序伺服12轴Q01U以及RS232通讯CCD的应用展开讨论。

首先，我们来介绍一下所使用的设备。本项目中使用了两个模块QD70P8和QD70P4来控制12个轴。这两个模块可以实现精确的位置控制和运动控制，满足复杂的生产要求。同时，我们还外接了欧姆龙编码器E6C2-CWZ6C，通过模块QD62将编码器的数据传输到PLC中，以获得更加准确的位置信息。

为了与其他设备进行通信和数据交换，我们采用了模块QJ71C24N-R2和基恩士DL-RS1A来实现RS-232通讯。这种通讯方式能够稳定可靠地将数据传输到测量高度设备中，实时监测生产过程中的高度变化。

另外，为了对外径进行精确测量，我们还使用了模块Q64AD连接基恩士CCD激光测试仪IG-1000。通过PLC的控制和数据处理，我们可以实现对外径的快速测量，并将测量结果准确地传输到下一步的工艺控制中。

在本项目中，我们不仅仅只是完成了设备的连接和通信设置，还编写了详细的PLC程序，并添加了详细的中文注释，以方便其他工程师的理解和使用。通过程序的控制，我们可以实现复杂的控制逻辑和运动路径规划，确保生产线的稳定运行。

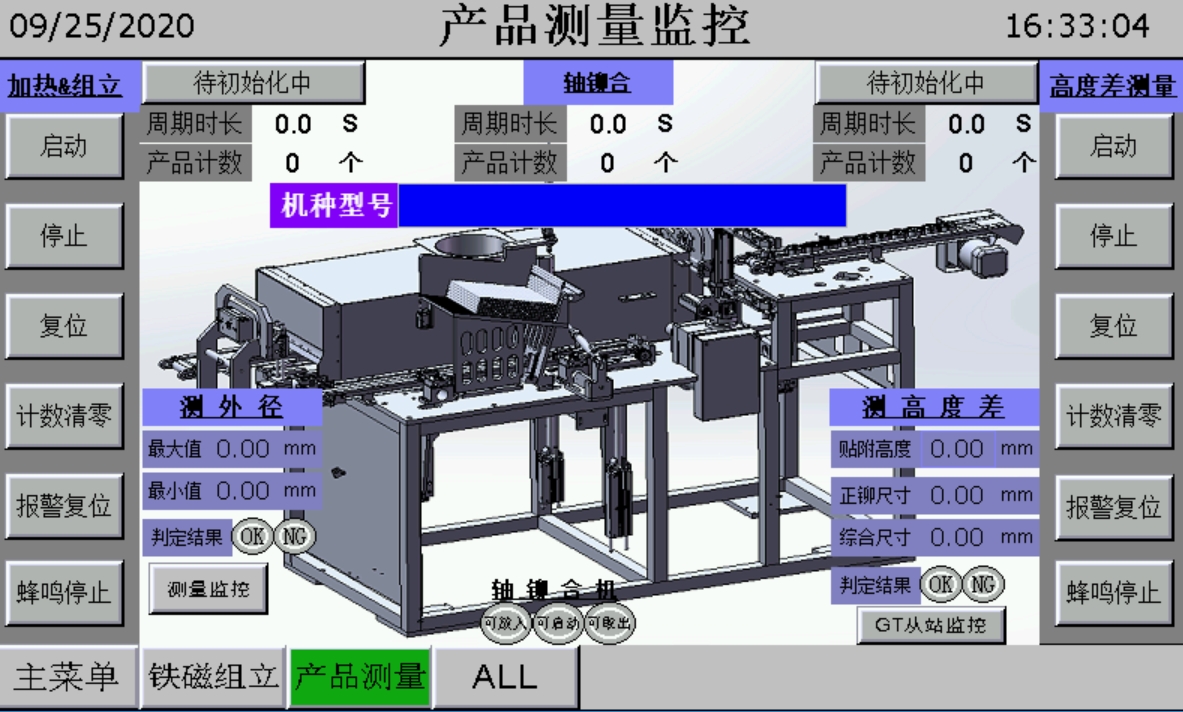

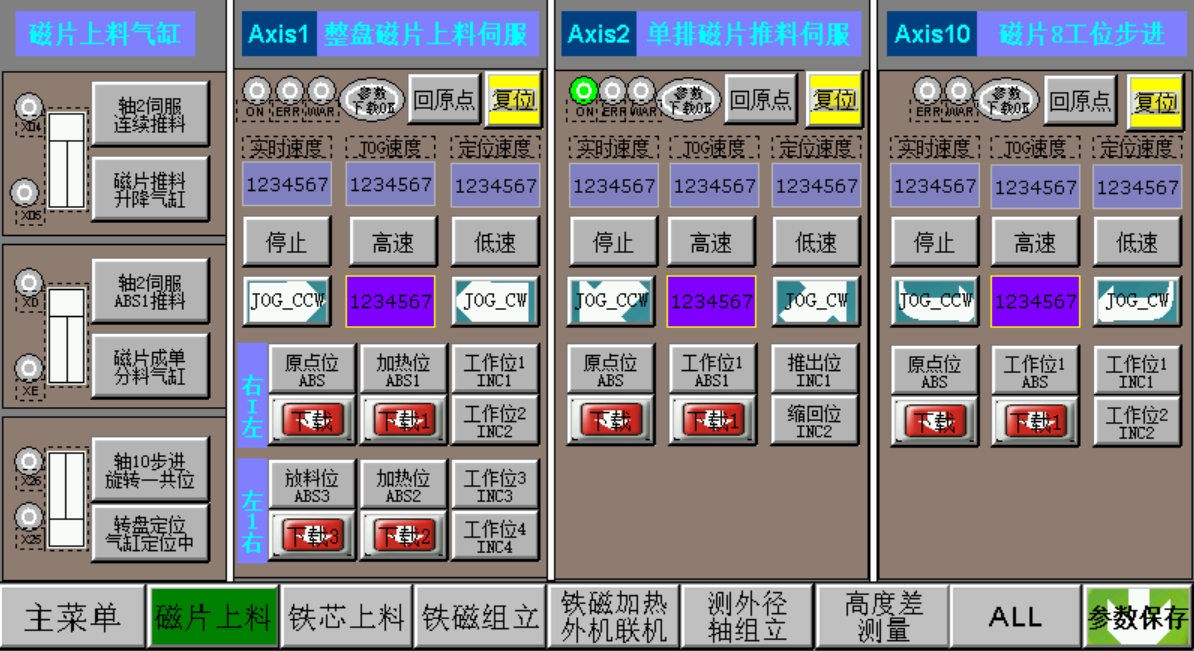

为了方便人机交互和操作，我们还使用了台达触摸屏DOP-B10S411，并编写了相应的程序。触摸屏可以直观地显示设备的状态和参数设置，使操作更加简便和高效。

在整个控制过程中，我们还绘制了控制流程图，以清晰地展示整个生产过程中的控制逻辑和数据流动。电气原理图和设备结构图也被细致地绘制出来，以供其他工程师参考和使用。

除此之外，本项目还包括了100种配方的管理功能。通过PLC的控制，我们可以实现不同产品的生产过程中参数的自动切换和调整，大大提高了生产效率和质量。同时，还可以通过历史数据查询和报表下载功能，对生产数据进行分析和统计，为生产决策提供依据。

综上所述，本文围绕三菱PLC Q系列大型程序伺服12轴Q01U和RS232通讯CCD的应用展开了详细的讨论。从设备的选择和连接，到程序的编写和注释，再到人机交互和数据管理，每一个环节都得到了充分的考虑和实现。通过本项目的成功应用，我们证明了PLC技术在自动化领域中的重要作用，并为其他工程师提供了宝贵的参考和借鉴。希望本文能够对读者有所启发，促进自动化技术的进一步发展。

相关的代码,程序地址如下：http://imgcs.cn/630781925027.html
