二进制数原码-反码和补码的数字电路实现

二进制数原码-反码和补码的数字电路实现（Logsim）

一、原码转补码原理

正数的补码是其原码本身。
负数的补码是在其原码的基础上，符号位不变，其余各位取反后加1（即在反码的基础上加1）。
例：【+1】= 原： [ 0000 0001 ] = 反：[ 0000 0001 ] = 补：[ 0000 0001 ]

【-1】 = 原：[ 1000 0001 ] = 反：[ 1111 1110 ] = 补：[ 1111 1111 ]

二、半加器和全加器

1.半加器

半加器将两个输入位加和，产生进位与和，是半加器的两个输出。半加器的输入变量叫做被加数或被加位。输出变量为和与进位。

真值表格

A	B	S(真值）	C(进位）
1	1	0	1
1	0	1	0
0	1	1	0
0	0	0	0

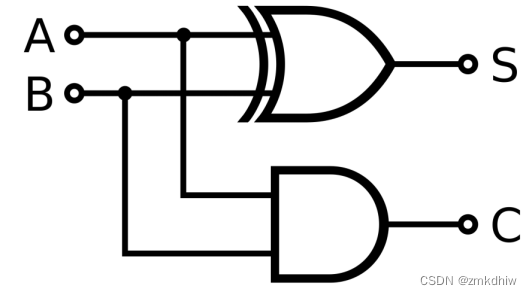

数字电路图：

利用与门和异或门实现

2.全加器

全加器将两个一位二进制数相加，并根据接收到的低位进位信号，输出和、进位输出。全加器的三个输入信号为两个加数A、B和低位进位Cin.全加器的输出和半加器类似，包括向高位的进位信号Cout和本位的和信号S，相加结果的总和用十进制表达为

sum=2 x Cout +S

真值表

A	B	C（cin）	真值	进位(cout)
0	0	0	0	0
1	0	0	1	0
0	1	0	1	0
0	0	1	1	0
1	1	0	0	1
1	0	1	0	1
0	1	1	0	1
1	1	1	1	1

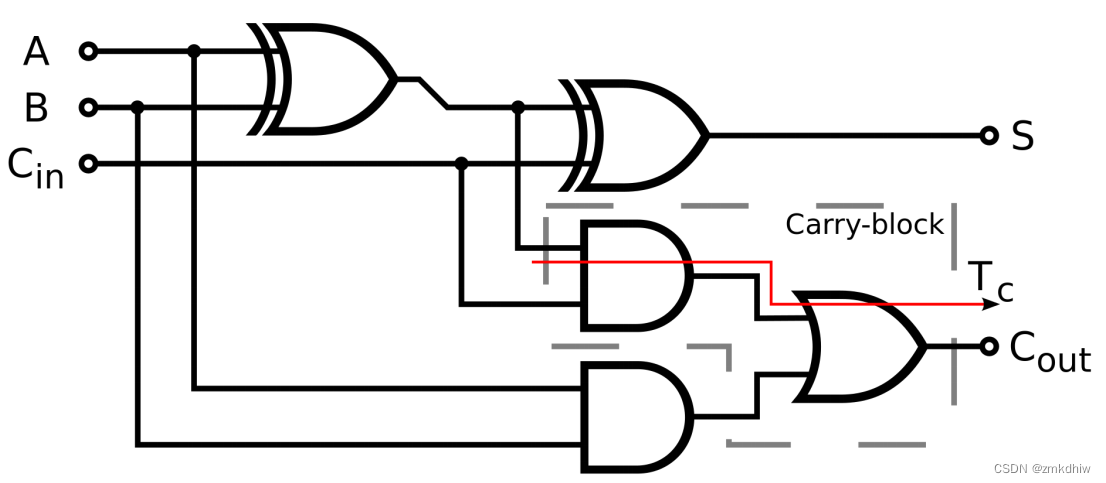

数字电路图

三、最终数字电路实现

1.逻辑分析

根据原理“正数原码的补码为它本身，负数符号位不变，数位取反，末尾加一”可知，需要选择器来区分正负数，再用加法器进行负数补码运算。

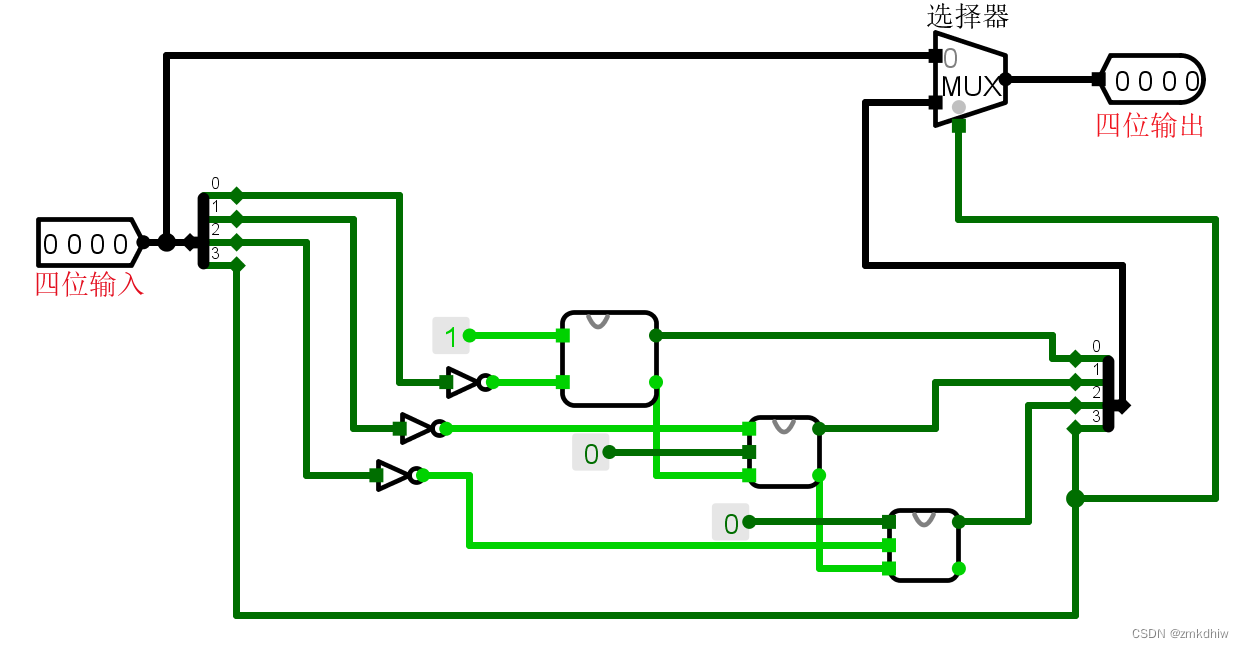

2.数字电路实现

3.结果验证

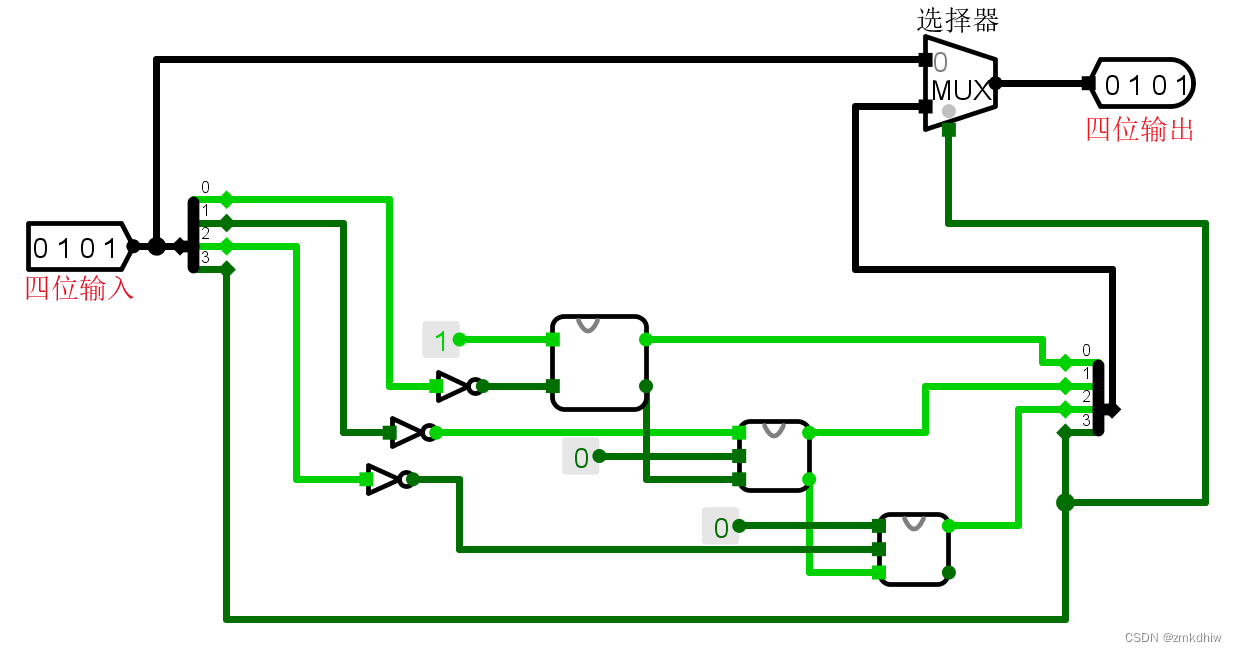

正数

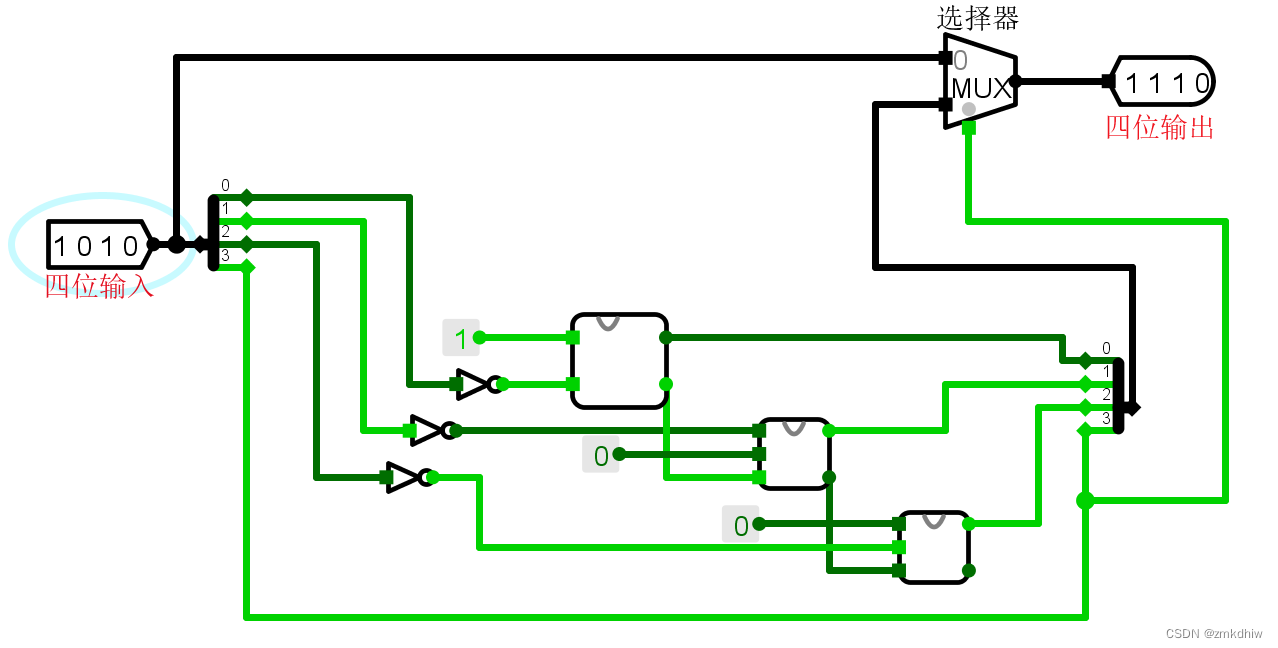

负数

总结

原码转补码的数字电路实现，主要应掌握转换原理和加法器原理，熟悉Logsim上的操作，熟悉逻辑门和基本线路原件。
