实验二(1) 基本逻辑门电路分析

实验二(1) 基本逻辑门电路分析

一、实验目的

熟悉数字电路实验箱;熟悉基本逻辑门电路的组合功能和分析方法。

二、实验设备

数字电路实验箱;74LS00 二输入端四与非门,74LS20 四输入端两与非门。

1.logsim中的芯片(蓝色为输入端,红色为输出端

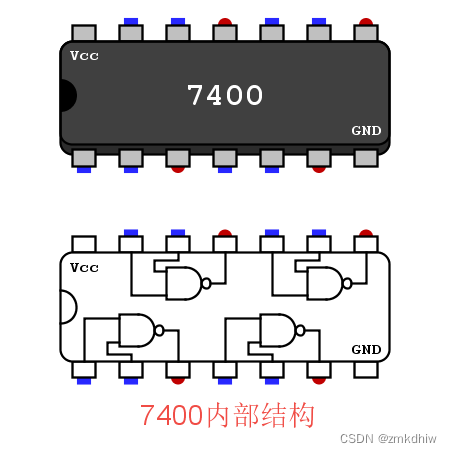

7400芯片图

7420芯片图
在这里插入图片描述

三、实验内容与步骤

1、测试门电路逻辑功能

选用 74LS20 四输入端两与非门一个,74LS20 芯片 14 引脚接入+5V,74LS20 芯片 7 引

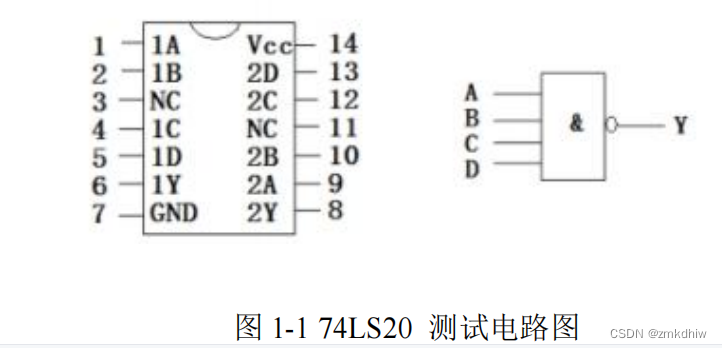

脚接入地 0V,并按图 1-1 接 线,按表 1-1 改变 A、B、C、D 的状态,观察输出端 Y 的状态, 并
记录数据。
在这里插入图片描述

实验箱上连接图
