⛄一、心电信号处理简介
1 引 言
心电信号在采集和传输过程中往往会受到工频干扰的影响，这是由于电源频率的干扰信号混入到心电信号中所导致的。为了减少这种干扰对心电信号的影响，可以采取一些方法来进行处理，其中包括平滑滤波。
平滑滤波是一种常用的信号处理方法，用于去除信号中的高频噪声和干扰。在心电信号中，工频干扰往往具有较高的频率，可以通过低通滤波器来进行滤除。
一种常用的平滑滤波方法是移动平均滤波（Moving Average Filter）。该方法通过计算一段时间窗口内心电信号的平均值来获得平滑后的信号。具体操作是，将心电信号划分为若干个时间窗口。
ECG是一种基本的人体生理信号, 具有重要的临床诊断价值。其特点是信号微弱, 信噪比小, 一般正常人的心电信号频率在0.05～100 Hz范围内, 幅度为10 μV (胎儿) ～5 mV (成人) 。在检测心电信号时, 易受到仪器、人体活动等方面的影响, 所检测的心电信号常伴有干扰。心电信号的干扰主要有以下3种:工频干扰、基线漂移和肌电干扰。心电信号的干扰对心电数据分析和处理有很大的影响。因而, 利用数字滤波技术滤除心电信号中存在的各种干扰, 准确检测心电信号, 是心电信号处理的重要工作。
自适应信号处理是近十几年来发展迅速的信号处理方法, 其特点是在没有先验知识的情况下, 直接利用观测数据不断递归更新处理参数, 以逐步逼近某一最优值。小波分析同样是近些年来发展起来的一种新的数学理论和方法, 目前已被成功地应用于许多领域。作为一种新的时频分析方法, 小波分析由于具有多分辨分析的特点, 能够聚焦到信号的任意细节进行多分辨率的时频域分析, 因而被誉为“数学显微镜”。
国内刊物对ECG信号的消噪问题研究虽多, 但一般只是针对某种噪声干扰, 或仅借助于经典滤波方法, 且因肌电干扰较难滤除而对其论述甚少。我们则综合利用LMS自适应算法及小波理论等现代数字信号处理方法, 对心电信号检测过程中引入的上述3种噪声干扰, 系统而有针对性的设计了相应滤波器——自适应陷波器、小波变换滤波器及自适应信号分离器, 来滤除50 Hz工频干扰、基线漂移、肌电干扰等噪声, 特别是对于肌电干扰的滤除进行了尝试。经仿真与实验结果表明, 上述滤波器能有效地消除相应噪声, 得到滤波效果较好的心电信号。
2 滤波器的算法实现
2.1 工频干扰与自适应陷波器
自适应滤波器的典型应用是自适应噪声对消器。噪声对消使用在信号很弱, 或者信号不可检测的噪声场中, 将从一个或多个传感器取得的辅助输入或者参考输入加以过滤, 并从包含信号和噪声的原始输入中减去。结果, 原始噪声就受到衰减, 或者由于对消而被除掉。图1为自适应噪声对消器的原理图。它有两个输入:原始输入与参考输入。原始输入为受干扰信号dj (dj=s+v0) ;参考输入是信号v1, 它与干扰信号v0相关但与信号s不相关。图中自适应滤波器AF (Adaptive filter) 接受误差信号ej的控制调整滤波器权向量Wj, 使输出yj趋于等于dj中与它相关的v0, 于是ej作为dj与yj之差就非常接近或等于信号被检测信号s[3]。
图1 自适应噪声对消器
现在来证明这一结论。设s、v0、v1都是平稳随机过程并具有零均值 (因而yj也如此) 。由于
ej=dj-yj=s+v0-yj (1)
取ej的自相关得:
如前所述, 自适应过程就是自动调节滤波器权向量Wj使得E[ej2]=min的过程。上式第一项为信号功率E[s2], 它与Wj无关。第三项等于零, 因为s与v0、v1及yj均不相关, 所以要使E[ej2]最小等价于式 (2) 第二项最小, 即:
E[e2j]min⇔E[ (v0-yi) 2]min (3)
由式 (1) 得:
v0-yj=ej-s (4)
所以当E[ (v0-yj) 2]被最小化时, E[ (ej-s) 2]也被最小化了, 即ej以最小均方误差趋于s, 可能的最好情况为yj=v0, 则ej=s。
因此, 自适应滤波器可以从噪声中提取信号。虽然上述结果用维纳滤波器也能实现, 但是设计维纳滤波器需要预先知道s与v0或v1的统计特性, 而自适应滤波器不需要, 并且当信号或噪声统计特性变化时, 自适应滤波器也能自适应地调节它的冲击响应特性来适应这一变化。
自适应噪声抵消器的一个典型应用是自适应陷波器。如果信号中的噪声是单色干扰 (频率为ω0的正弦波干扰) , 则消除这种干扰的方法是应用陷波器。 用自适应滤波器组成的陷波器与一般固定网络的陷波器比较有下列优点:
(1) 能够自适应地准确跟踪干扰信号的频率;
(2) 容易控制带宽。
图2给出了一个具有两个权的单频干扰对消器组成的陷波器。原始输入为:任意信号s (t) 与单频干扰Acos (ω0t+a) 的叠加, 经采样后送入dj端, 故有
dj=sj+Acos (ω0jT+a) (5)
图2 自适应陷波器
参考输入为一标准正弦波cos (ω0t) , 经采样后送入x1j及x2j端, 其中后者经过90°相移, 因而有x1j=cos (ω0jT) , x2j=sin (ω0jT) , 两个权值w1j及w2j使得组合后的正弦波幅值和相位都可以调整, 因为两个权表示有两个自由度调整。经组合相加后得到yj其幅度和相位都可以与原始输入中的干扰分量相同, 使输出ej中的单频干扰得以抵消, 达到陷波的目的。由于心电信号中的工频干扰为频率固定的50 Hz正弦波信号, 故可用自适应陷波器滤除。
2.2 基线漂移与小波变换滤波器
基线漂移是低频干扰信号, 频率范围为0.05～2.00 Hz。常用的FIR和IIR滤波器截止频率固定, 在噪声频率超过其截止频率时, 无法发挥滤波作用。小波分析由于具有多分辨分析的特点而被誉为“数学显微镜”。因此, 可以利用小波的这一特性进行基线漂移的滤除。
小波变换是由加窗傅立叶变换发展起来的, 具有时频局域化的特性。小波变换可以将信号分解成不同的频段, 这为处理ECG信号提供了一个有力的手段。连续小波定义如下:
其中:a≠0为尺度因子;b为时移因子;函数Ψa, b (t) 称做小波。
在实际计算过程中, 连续小波必须加以离散化, 最常用的方法是对尺度进行二进制离散, 即令a=2j, b取整数。设x (n) 为离散信号, 按正交小波基在第j层上展开如下:
x (n) =D2j[x (n) ]+A2j[x (n) ] (7)
其中:D2j为细节信号, 代表第j层上高频分量;A2j为逼近信号, 表示该层的低频分量。
在小波变换中应选择合适的母小波易于信号的分解和重构。选用Coif小波作为分析小波。
2.3 肌电干扰与自适应信号分离器
肌电干扰是由于人体运动、肌肉收缩而引起的干扰, 影响心电信号的肌电信号主要是骨骼肌产生的动作电位, 它的频带是2～2 000 Hz。同工频干扰一样, 肌电干扰也会掩盖心电波形中的细节信息, 使得心电波形难以辨认。
参考输入是原始信号的k步延时的自适应对消器可以组成自适应预测系统、谱线增强系统以及信号分离系统, 下面讨论如何用自适应信号分离器来滤除肌电干扰[3]。
图3表示一个用作信号分离目的的系统, 当输入中包括两种成分:宽带信号与周期信号时, 为了分离这两种信号, 可以一方面将该输入送入原始输入dj端, 另一方面把它延时足够长时间后送入AF的参考输入v1端。经过延时后宽带成分已与原来的输入不相关, 而周期性成分延时前后保持强相关。图中s0为周期信号, v0为宽带信号。
于是在ej输出中将周期成分抵消只存在宽带成分, 在yj输出中只存在周期成分, 此时, AF自动调节滤波器权向量Wj, 以达到对周期成分起选通作用。算法推导同2.1。
图3 自适应信号分离器
⛄二、部分源代码
clear,clc;
%% 导入ECGrawdata.txt文件中的数据
val = importdata(‘ECGrawdata.txt’);
% 提取ECGrawdata.txt文件中的数据
data = val.data;

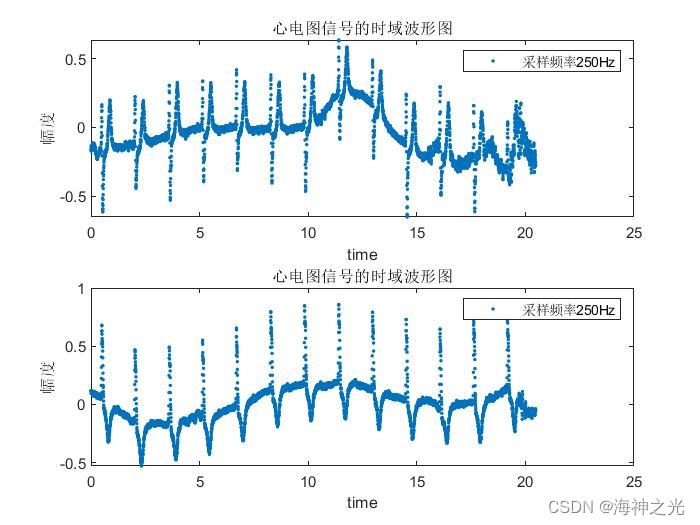

data1 = data(:,1);
data2 = data(:,2);
% 采样时间
t = 0:0.004:20.476;
figure(1);
subplot(2,1,1)
plot(t,data1,‘.’);
title(‘心电图信号的时域波形图’);
xlabel(‘time’);
ylabel(‘幅度’);
legend(‘采样频率250Hz’,‘Location’,‘northeast’);
subplot(2,1,2)
plot(t,data2,‘.’);
title(‘心电图信号的时域波形图’);
xlabel(‘time’);
ylabel(‘幅度’);
legend(‘采样频率250Hz’,‘Location’,‘northeast’);

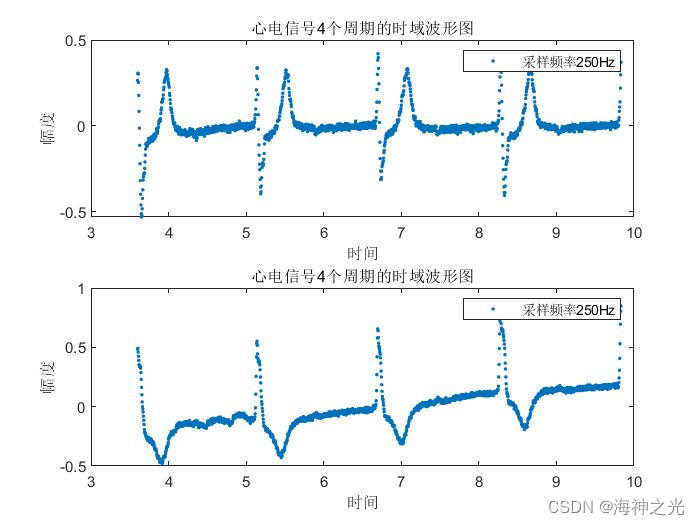

%% 获取4个周期的心电信号
t1 = 3.6:0.004:9.832;
data1_1 = data1(901:2459,:);
data2_1 = data2(901:2459,:);
figure(2);
subplot(2,1,1)
plot(t1,data1_1,‘.’);
title(‘心电信号4个周期的时域波形图’);
legend(‘采样频率250Hz’,‘Location’,‘northeast’);
xlabel(‘时间’);
ylabel(‘幅度’);
subplot(2,1,2)
plot(t1,data2_1,‘.’);
title(‘心电信号4个周期的时域波形图’);
legend(‘采样频率250Hz’,‘Location’,‘northeast’);
xlabel(‘时间’);
ylabel(‘幅度’);
⛄三、运行结果

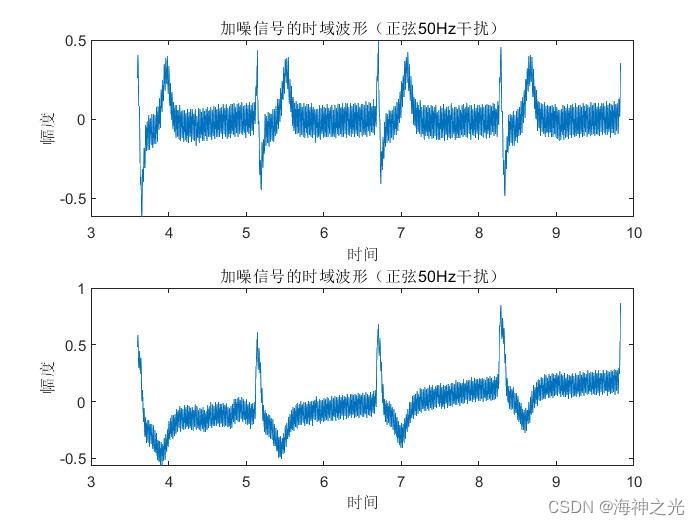

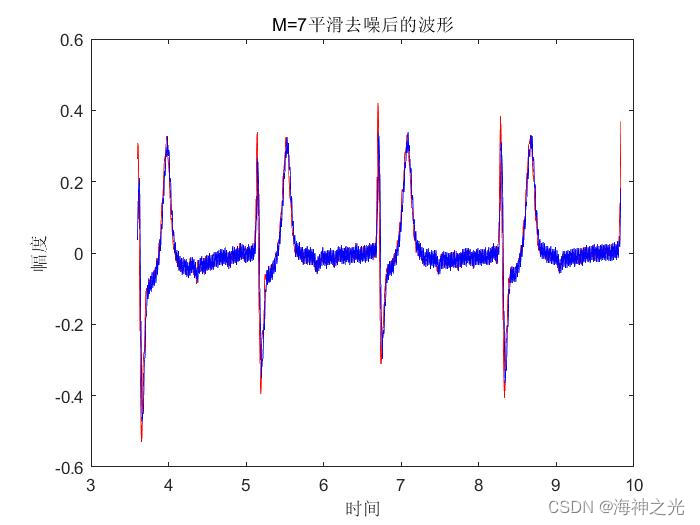

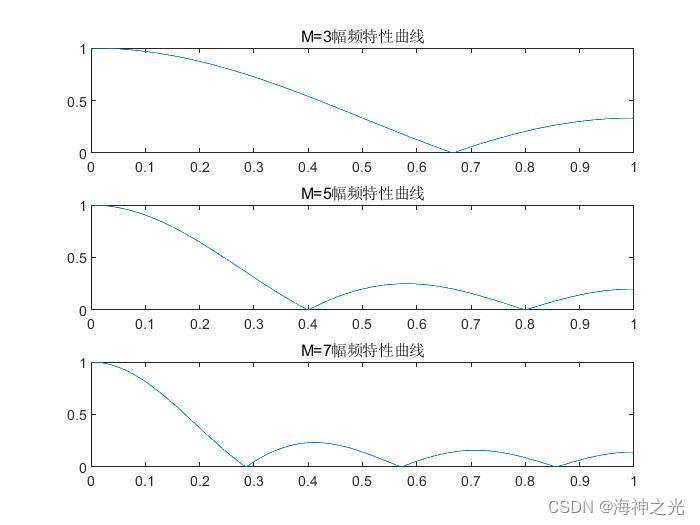

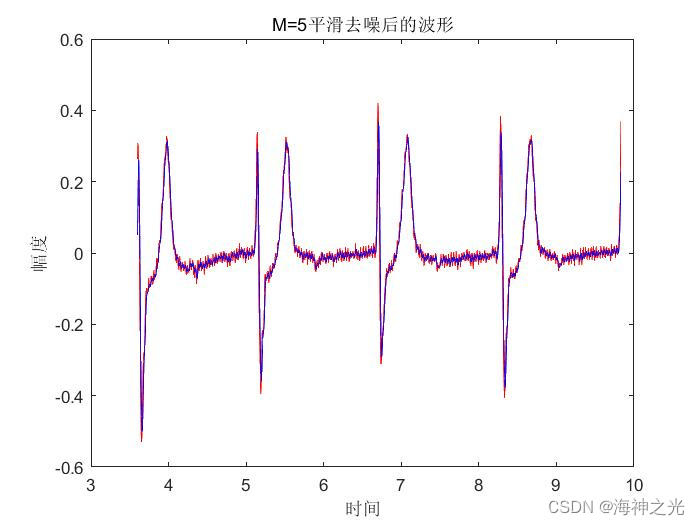

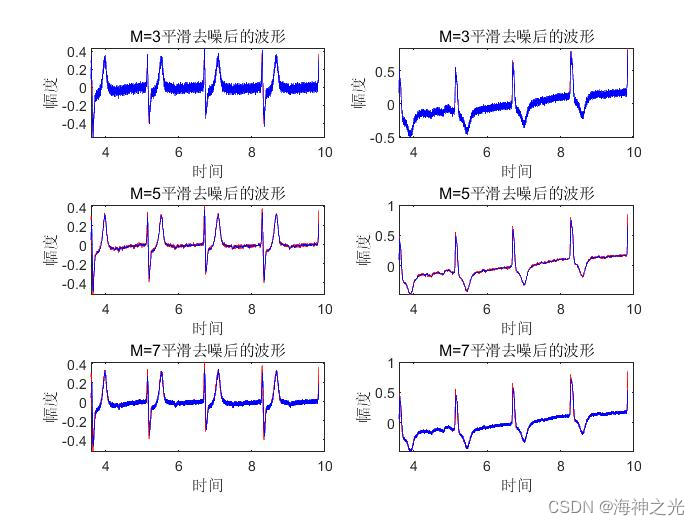

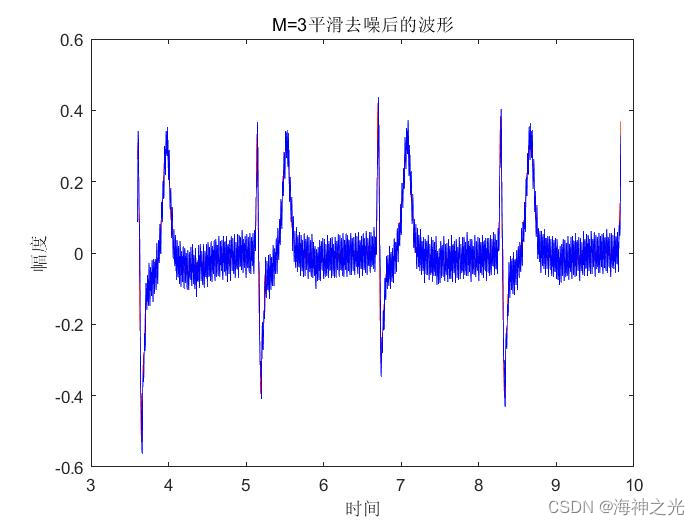

⛄四、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1]张泾周,张光磊,戴冠中.自适应算法与小波变换在心电信号滤波中的应用[J].生物医学工程学杂志. 2006,(05)
3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
