[ESP32]:基于esp-modbus实现serial主机

[ESP32]:基于esp-modbus实现serial主机

开发环境

  • esp idf 5.1
  • esp-modbus 1.0.13

使用如下指令添加组件,或者访问esp-modbus

idf.py add-dependency "espressif/esp-modbus^1.0.13"

Device parameters

对于master而言,需要理解的主要是device parameters,下面是一个parameters的例子

enum
{
    CID_INPUT = 0,
    CID_COIL,
    CID_HOLDING,
};

const mb_parameter_descriptor_t device_parameters[] = {
    {CID_INPUT, (const char *)("INPUT"), (const char *)(""), 1, MB_PARAM_INPUT, 0x00, 5,
     INPUT_OFFSET(input_value1), PARAM_TYPE_U16, sizeof(uint16_t), OPTS(0, 0, 0), PAR_PERMS_READ_WRITE_TRIGGER},
    {CID_COIL, (const char *)("COIL"), (const char *)(""), 1, MB_PARAM_COIL, 0x00, 16,
     COIL_OFFSET(coil_value1), PARAM_TYPE_U8, sizeof(uint8_t), OPTS(0, 0, 0), PAR_PERMS_READ_WRITE_TRIGGER},
    {CID_HOLDING, (const char *)("HOLDING"), (const char *)(""), 1, MB_PARAM_HOLDING, 0x00, 5,
     HOLDING_OFFSET(holding_value1), PARAM_TYPE_U16, sizeof(uint16_t), OPTS(0, 0, 0), PAR_PERMS_READ_WRITE_TRIGGER},
};

可以看到,我们这边分别定义了输入寄存器、线圈与保持寄存器,其中,关于mb_parameter_descriptor_t的定义如下:

typedef struct {
    uint16_t            cid;                /*!< Characteristic cid */
    const char*         param_key;          /*!< The key (name) of the parameter */
    const char*         param_units;        /*!< The physical units of the parameter */
    uint8_t             mb_slave_addr;      /*!< Slave address of device in the Modbus segment */
    mb_param_type_t     mb_param_type;      /*!< Type of modbus parameter */
    uint16_t            mb_reg_start;       /*!< This is the Modbus register address. This is the 0 based value. */
    uint16_t            mb_size;            /*!< Size of mb parameter in registers */
    uint16_t            param_offset;       /*!< Parameter name (OFFSET in the parameter structure) */
    mb_descr_type_t     param_type;         /*!< Float, U8, U16, U32, ASCII, etc. */
    mb_descr_size_t     param_size;         /*!< Number of bytes in the parameter. */
    mb_parameter_opt_t  param_opts;         /*!< Parameter options used to check limits and etc. */
    mb_param_perms_t    access;             /*!< Access permissions based on mode */
} mb_parameter_descriptor_t;

其中:

  • mb_size: 是你要读取的数量
    • CID_INPUT这个parameters里,5就是要读取5个输入寄存器
    • CID_COIL这个parameters里,16就是要读取16个线圈,注意,每一个线圈只有1个位
  • param_size:是每一个数据的字节数
    • CID_INPUT里,每一个数据的大小为2个字节,同时数据保存的类型也是uint16_t
    • CID_COIL里,每一个数据的大小为1个字节,就是sizeof(uint8_t),但是我们上面写的是16个线圈,所以读取数据的时候要写两个uint8_t来存放结果

master读取

对于读取,只需要选择好device parameters里的cid即可,下面是一个读取线圈的例子

esp_err_t modbus_master_read_coil_reg()
{
    esp_err_t err = mbc_master_get_cid_info(CID_COIL, &param_descriptor);
    if ((err != ESP_ERR_NOT_FOUND) && (param_descriptor != NULL))
    {
        void *temp_data_ptr = master_get_param_data(param_descriptor);
        assert(temp_data_ptr);
        uint8_t type = 0;
        uint8_t value[2] = {0};
        err = mbc_master_get_parameter(CID_COIL, (char *)param_descriptor->param_key, (uint8_t *)&value, &type);
        if (err == ESP_OK)
        {
            ESP_LOGI(TAG, "Coil: %d %d", (*(uint8_t *)&value[0]), *(uint8_t *)&value[1]);
        }
    }
    return err;
}

我们在刚才的device parameters里定义了要读16个线圈,返回的数据每一个是uint8_t,所以需要两个uint8_t的数据,所以我这里写一个数组。

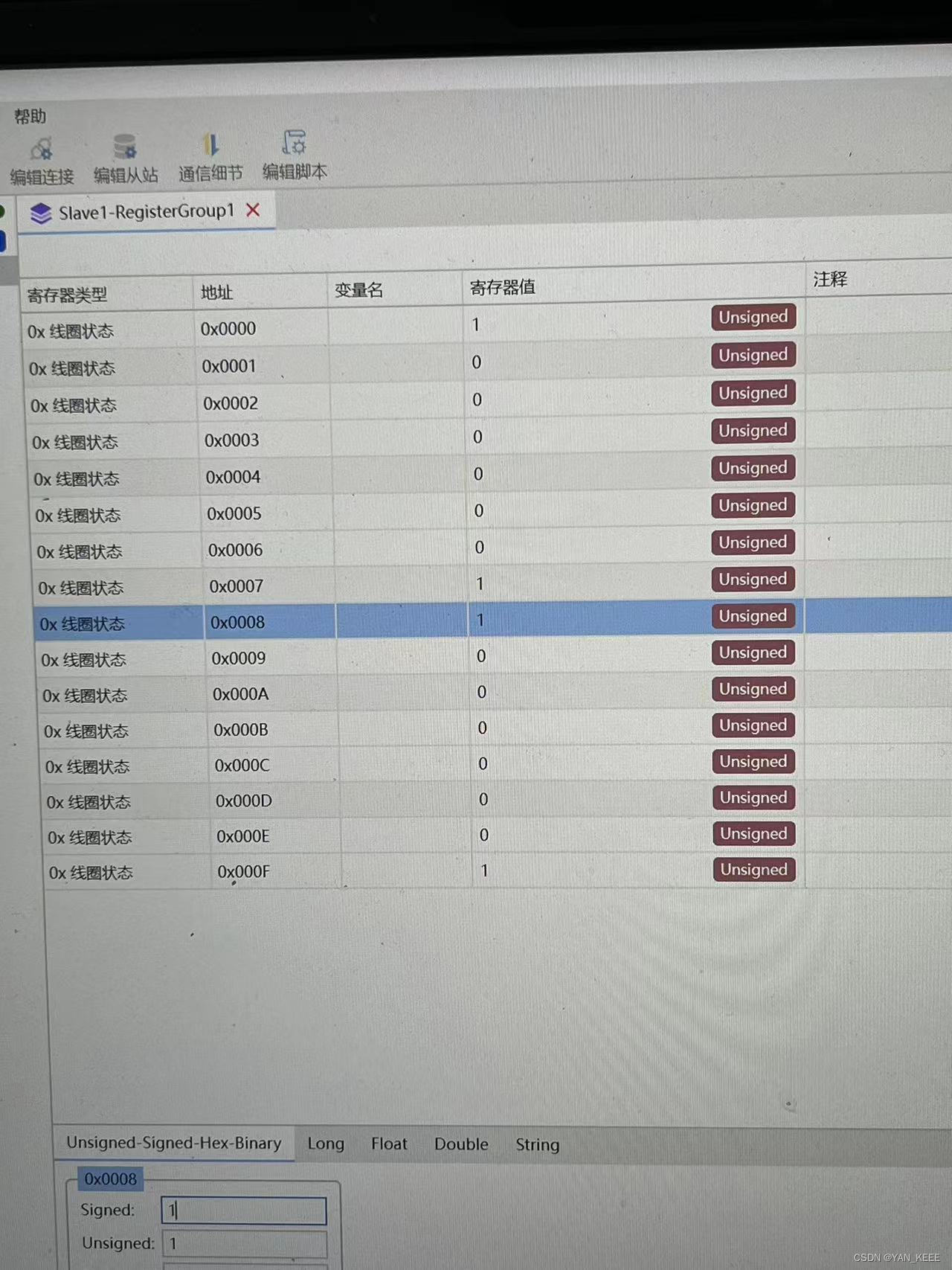

实验效果如下:

在这里插入图片描述

在这里插入图片描述

127就是10000001

读取保持寄存与线圈的代码都差不多:

/**
 * @brief mdobus read input reg
 *
 * @return esp_err_t
 */
esp_err_t modbus_master_read_input_reg()
{
    esp_err_t err = mbc_master_get_cid_info(CID_INPUT, &param_descriptor);
    if ((err != ESP_ERR_NOT_FOUND) && (param_descriptor != NULL))
    {
        void *temp_data_ptr = master_get_param_data(param_descriptor);
        assert(temp_data_ptr);
        uint8_t type = 0;
        uint16_t value[5] = {0};
        err = mbc_master_get_parameter(CID_INPUT, (char *)param_descriptor->param_key, (uint8_t *)&value, &type);
        if (err == ESP_OK)
        {
            ESP_LOGI(TAG, "Input: %d %d %d %d %d", value[0], value[1], value[2], value[3], value[4]);
        }
    }

    return err;
}

/**
 * @brief modbus read holding reg
 *
 * @return esp_err_t
 */
esp_err_t modbus_master_read_holding_reg()
{
    esp_err_t err = mbc_master_get_cid_info(CID_HOLDING, &param_descriptor);
    if ((err != ESP_ERR_NOT_FOUND) && (param_descriptor != NULL))
    {
        void *temp_data_ptr = master_get_param_data(param_descriptor);
        assert(temp_data_ptr);
        uint8_t type = 0;
        uint16_t value[5] = {0};
        err = mbc_master_get_parameter(CID_HOLDING, (char *)param_descriptor->param_key, (uint8_t *)&value, &type);
        if (err == ESP_OK)
        {
            ESP_LOGI(TAG, "Holding: %d %d %d %d %d", value[0], value[1], value[2], value[3], value[4]);
        }
    }

    return err;
}

完整代码参考:项目代码

Ref

modbus协议
